Sensor de Distancia Ultrasónico Basado en 8051 – Diseño, Circuito y Aplicaciones

Los sensores ultrasónicos son indispensables para medición precisa de distancia sin contacto, encontrando aplicaciones en robótica, asistencia aparcamiento y sistemas seguridad. Este artículo detalla circuito completo de detección objeto ultrasónico que corre en microcontrolador 8051, cubriendo hardware, software y usos reales.

Circuito Detección Objeto Ultrasónico

El circuito detecta objeto frente al transductor. El transductor emite pulso 40 kHz; el receptor convierte eco reflejado en señal eléctrica que el microcontrolador procesa como pulso ancho variable.

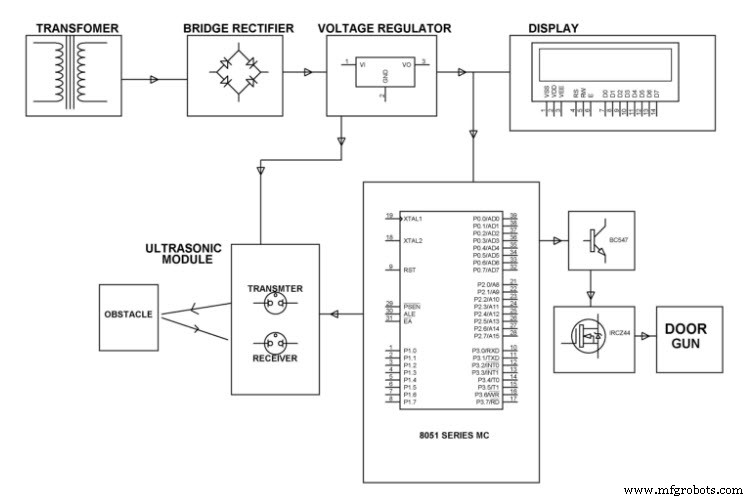

Diagrama de Bloques del Sistema Detección Objeto

Requisitos Hardware

• Módulo sensor ultrasónico (HC-SR04 o equivalente)
• Microcontrolador 8051 (DIP 40-pin, operación 5 V)
• Display LCD para salida estado
• Indicador LED para medición activa
• Oscilador cristal (12 MHz, 30 pF carga)
• Transistores, diodos, condensadores, resistencias (según esquemático)
• Regulador voltaje (5 V) y transformador (si requerido)
• Pistola magnética (opcional, para proyectos interactivos)

Requisitos Software

• Keil µVision IDE
• Código fuente C embebido

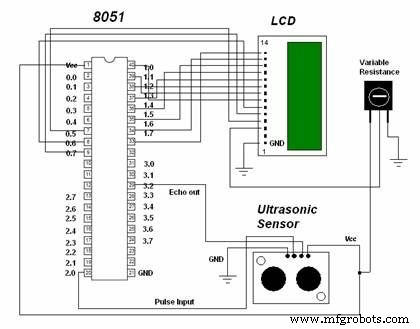

Circuito para Detección Objeto Ultrasónico

Procedimiento de Funcionamiento

El 8051 y el módulo ultrasónico forman sistema fuertemente acoplado. El sensor emite ráfaga 40 kHz; cuando hay obstáculo, el eco retorna. El pin echo del sensor emite pulso TTL cuyo ancho es proporcional al tiempo ida-vuelta. El microcontrolador mide este ancho, calcula distancia y controla LCD y LED en consecuencia.

Con cristal 12 MHz, el ciclo instrucción 1 µs del 8051 permite temporización precisa. La distancia se calcula como Distancia = (Ancho Pulso × 343 m/s) / 2, donde velocidad sonido en aire ≈ 343 m/s.

Extendiendo el diseño, el sistema puede registrar datos distancia, disparar alarmas o controlar movimiento robótico.

Detalles Sensor Ultrasónico

El sensor requiere alimentación 5 V y usa pulso trigger TTL 10 µs. La salida echo es señal PWM TTL cuyo ancho iguala retardo eco. Especificaciones típicas:

• Voltaje entrada: 5 V CC
• Corriente estática: <2 mA
• Voltaje salida: 5 V alto / 0 V bajo
• Rango detección: 2 cm a 500 cm
• Dimensiones: 34 mm × 20 mm × 15 mm
• Trigger: impulso TTL 10 µs
• Echo: salida PWM TTL

Guía Conexión

• Vcc: +5 V
• GND: Tierra (conectar antes que Vcc para evitar daño)
• Trig: Pin digital (ej. P2.0)
• Echo: Pin digital (ej. P2.1)

Ventajas

• Medición precisa sin contacto 2 cm a 3 m
• Opera en todas condiciones iluminación, ideal complemento infrarrojo
• LED indicador integrado muestra medición activa
• Header 3 pines permite conexión sin soldar a placas desarrollo

Aplicaciones

Casos uso típicos incluyen:

• Sistemas seguridad y disparadores cámara detección movimiento
• Asistencia aparcamiento y evitación obstáculos robótica
• Exhibiciones interactivas y automatización fotografía fauna
• Alarmas intrusión y monitorización ambiental

Sobre el Microcontrolador 8051

El 8051 es clásico microcontrolador 8-bit arquitectura Harvard, encapsulado DIP 40-pin alimentado 5 V. Contiene:

• 4 KB ROM/EPROM on-chip memoria programa
• 128 bytes RAM on-chip
• Bus datos 8-bit, bus direcciones 16-bit
• Dos temporizadores 16-bit (T0, T1)
• 32 registros propósito general (R0–R15, duplicados en bancos)
• Cinco fuentes interrupción (INT0–INT3, EINT)
• Cuatro puertos paralelos 8-bit (P0–P3) total 32 líneas E/S
• Contador programa 16-bit, puntero pila, puntero datos
• Puerto serie en P3.0 (RX) y P3.1 (TX), nivel TTL; usar MAX232 para RS-232
• Ciclo instrucción: 1 µs a cristal 12 MHz

Configuración Pines

Pines clave: VCC, GND, XTAL1/XTAL2 (cristal), RST, EA, PSEN. Conectar cristal 12 MHz entre XTAL1 y XTAL2 con condensador carga 30 pF. Si no usa cristal, dejar pines XTAL desconectados.

Comunicación Serie

Datos serie gestionados por registro SCON en P3.0/P3.1. Para interfaz con PCs u otros dispositivos, usar driver línea MAX232 para convertir lógica TTL a niveles RS-232.

Extensiones Proyecto

Más allá detección básica, el circuito puede:

• Calcular distancias exactas y mapear posiciones obstáculos
• Actuar como sistema cámara disparado por movimiento
• Servir como alarma seguridad con retroalimentación LCD
• Integrar con módulos navegación robot

Esperamos esta guía proporcione base sólida para construir tu propio sensor distancia ultrasónico con 8051. Para preguntas o ideas proyecto, comenta abajo.
