SUGERENCIA RÁPIDA:operaciones derivadas para la fabricación de Fusion 360

En este consejo rápido, echaremos un vistazo a uno de mis ahorradores de tiempo de programación favoritos, Operaciones derivadas. Las operaciones derivadas le permiten crear una nueva operación que mantiene las selecciones de geometría y cualquier parámetro de corte o enlace aplicable de la operación existente. Esto puede reducir significativamente el tiempo dedicado a cambiar manualmente los parámetros para todas y cada una de las operaciones.

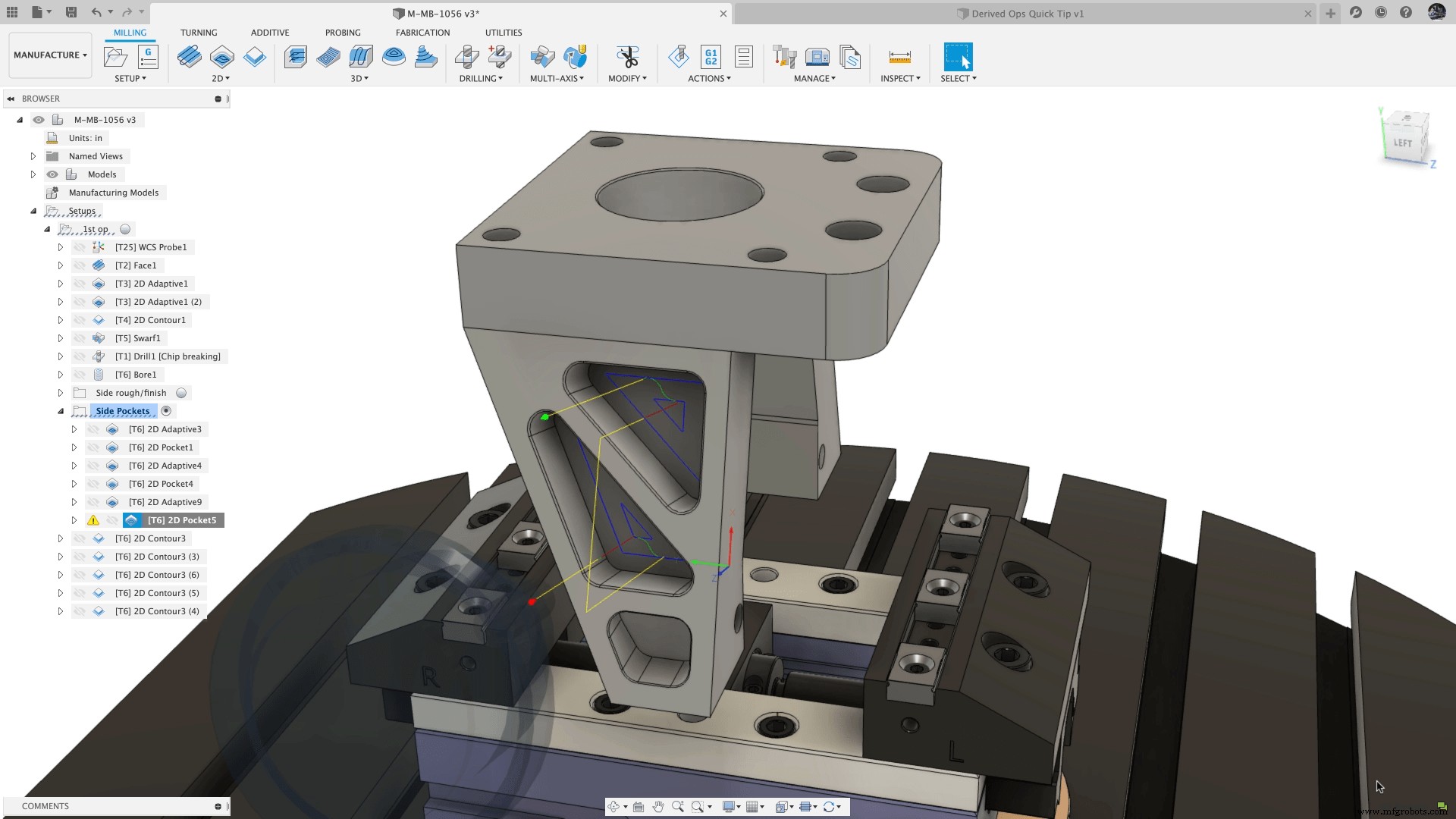

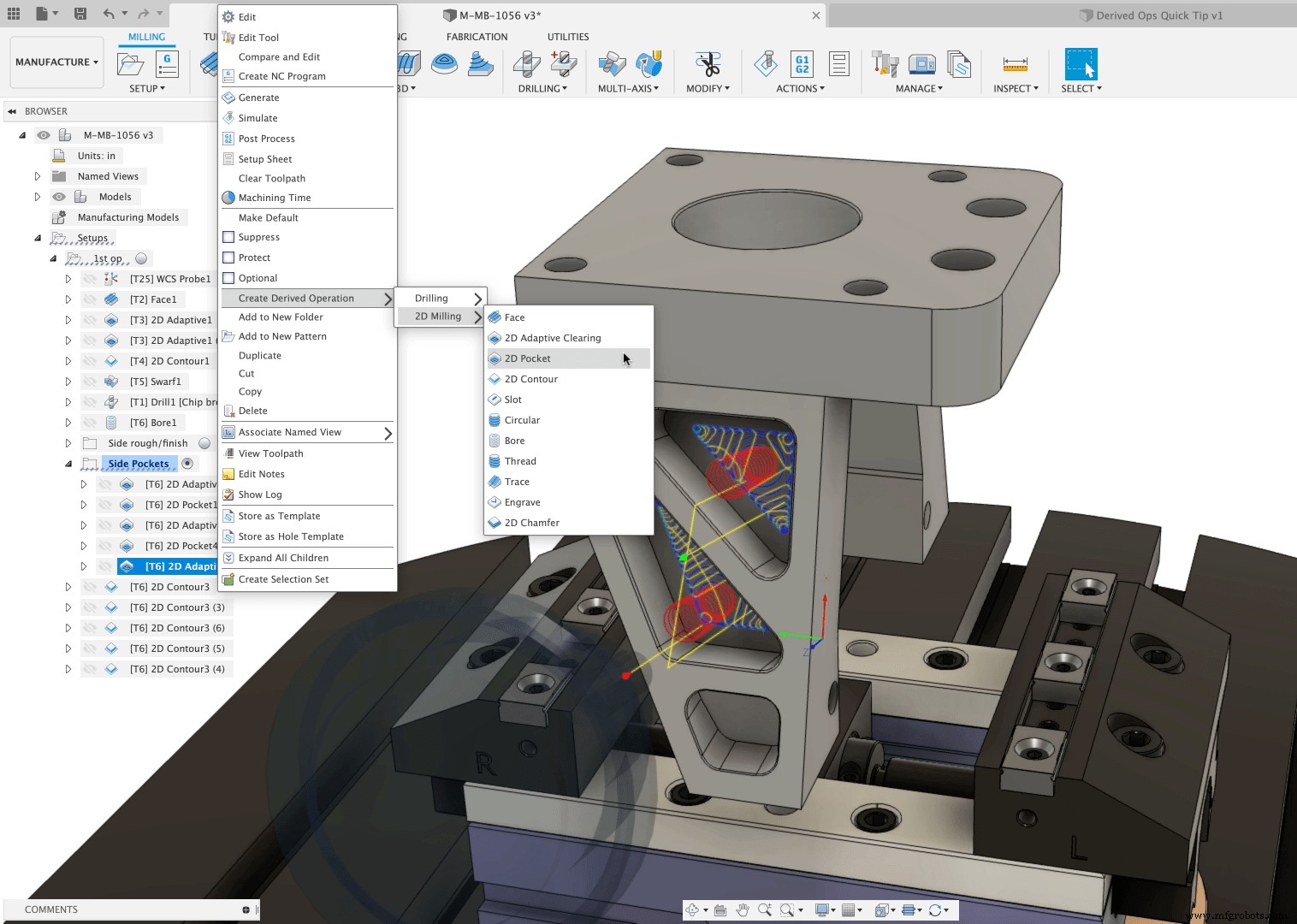

Por ejemplo, tengo una operación de compensación adaptativa 2D para desbastar estos bolsillos donde seleccioné la geometría del bolsillo y configuré la orientación de la herramienta. Para crear rápidamente una operación de acabado para el bolsillo, puedo seleccionar Crear operación derivada en el menú contextual. Esto me permite elegir cualquier operación 2D para crear.

¡Y voilá! La nueva operación de bolsillo 2D mantiene las selecciones de geometría y la orientación de la herramienta, así como cualquier parámetro de corte aplicable. Por lo tanto, no necesito volver atrás y revisar esas selecciones. Este fue un ejemplo simple, pero esto me ahorra mucho tiempo cuando tengo muchos bolsillos seleccionados.

¿Qué pasa con las operaciones 3D?

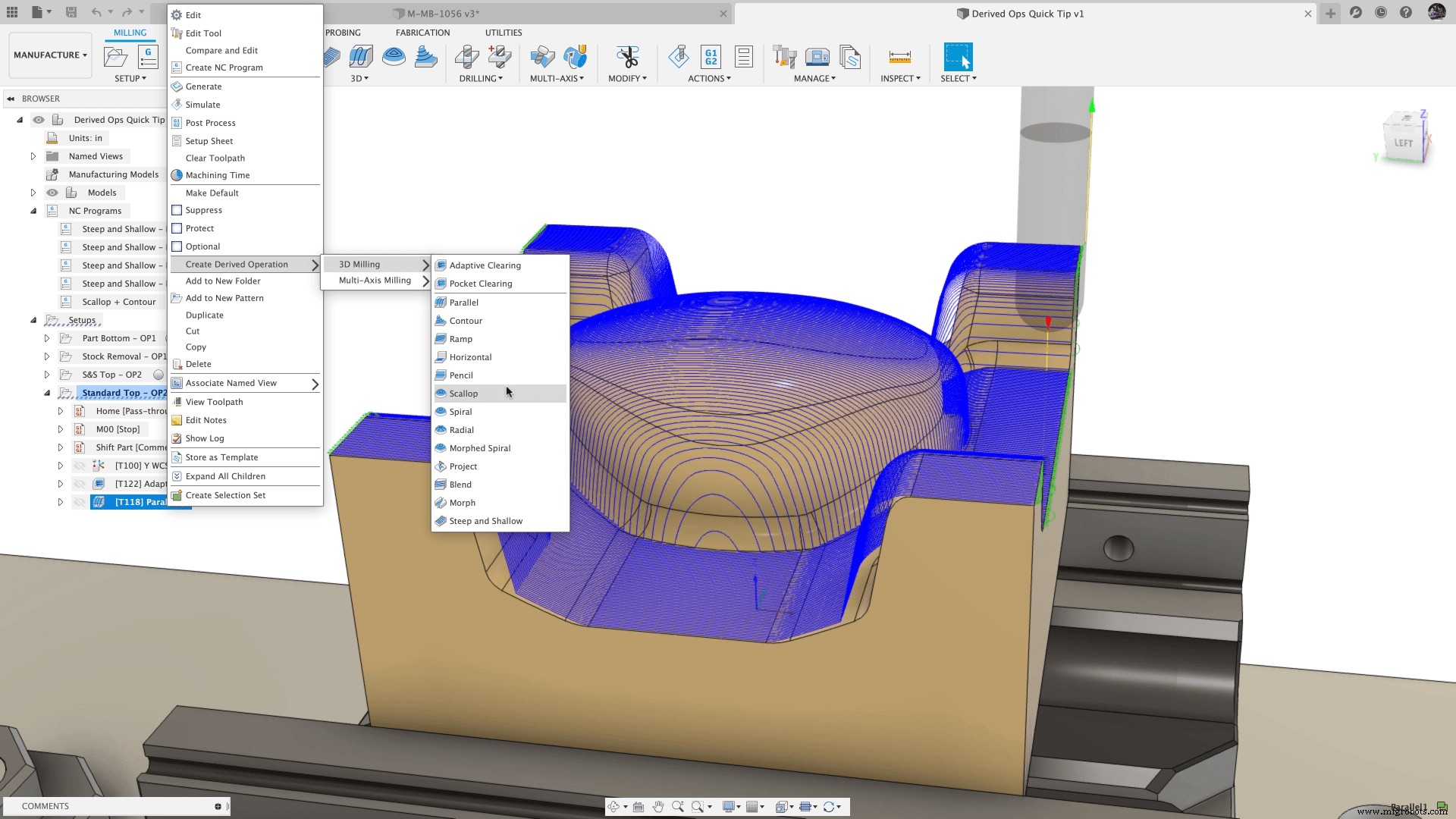

Una de mis aplicaciones favoritas de operaciones derivadas es explorar rápidamente múltiples estrategias de acabado 3D. Si tengo una operación existente, como Parallel, pero si quiero ver cómo se verán otras opciones, puedo crearlas rápidamente usando Operaciones derivadas. Vale la pena señalar que, a veces, no todos los parámetros se alinean de una operación a otra. Entonces, si derivo un contorno 3D de este paralelo, el parámetro de paso en el paralelo no existe en el contorno 3D, que tiene un parámetro de paso en su lugar. En este caso, el valor predeterminado se utiliza en la operación derivada.

Es posible que haya notado que solo es posible derivar operaciones del mismo tipo:2D a 2D y 3D a 3D. Esto se debe a cómo se calculan las trayectorias en el back-end, y aunque puede parecer un poco fastidioso, no me he encontrado con muchos casos en los que me haya ralentizado. Tenga en cuenta también que las operaciones derivadas están disponibles para trayectorias de herramientas de torneado y contorneado, así como para fresado.

¡Espero que empieces a usar Operaciones Derivadas si aún no lo has hecho! Para obtener ayuda más detallada, consulte la documentación del producto. ¿Necesita Fusión 360? Descargue una versión de prueba gratuita hoy.
