Consejos para usar Fusion 360 con una máquina Haas Pt. 2

Nos asociamos estrechamente con Haas Automation para reducir el dolor de configurar su máquina Haas y Fusion 360. Eche un vistazo a los siguientes consejos para fabricar piezas de calidad más rápido con Fusion 360 y sus máquinas Haas.

Nada es más frustrante que equilibrar el tiempo entre la optimización de los programas y el funcionamiento de las máquinas. En un mundo perfecto, minimizaría cada recorte de retracción cada segundo de corte de aire. También es probable que haga un cálculo sofisticado sobre los beneficios de un cambio de herramienta adicional para una herramienta dedicada.

Nadie quiere ejecutar un programa ineficiente o ver una máquina parada esperando un programa. Eche un vistazo a estos consejos para trabajar de forma más inteligente y no más difícil con Fusion 360 y su máquina Haas.

Sondeo e inspección

Si tiene una sonda montada en el husillo en su máquina CNC de Haas, ¿por qué no aprovechar todo su potencial?

En Fusion 360, puede usar su sonda para configurar su WCS y para la inspección en proceso. Con la geometría de sondeo, puede sondear funciones mecanizadas y luego realizar acciones basadas en los resultados. Estas acciones pueden ser tan simples como alarmar a la máquina cuando el tamaño o la posición de la característica están fuera de tolerancia. También puede usar la sonda para inspeccionar el componente a mitad de ciclo y actualizar el desgaste de la herramienta para detectar variaciones.

Fusion 360 ayuda a reducir la complejidad al programar su sonda. También ofrece funciones adicionales, como eliminar por completo la necesidad de una configuración manual. Esto se logra mediante el uso de "anular WCS de conducción" en Fusion 360. Usamos dos datos de referencia en la máquina herramienta. Un dato estático que nunca cambia y un dato de pieza que se actualiza con cada componente. Si tiene un punto estático en su máquina herramienta, despídase de los costosos tiempos de configuración manual y mantenga su máquina en funcionamiento.

Para obtener más información sobre cómo usar la anulación de Driving WCS, consulte este tutorial.

Suavizado

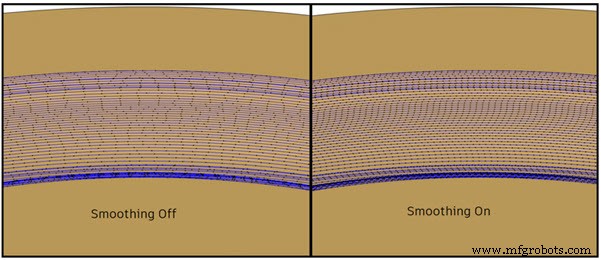

Cuando se trata del acabado superficial, podríamos estar debatiendo estrategias y parámetros de corte todo el día. Sin embargo, existen otras formas de mejorar el acabado de la superficie desde el punto de vista del software. El suavizado de software se logra optimizando el movimiento de la máquina para proporcionar transiciones de eje más suaves sobre sus piezas. Hay dos lugares donde podemos aplicar el alisado. El primero está en el propio Fusion 360. Las trayectorias como empinadas y poco profundas le permiten aplicar suavizado a la trayectoria. Un truco para ver los efectos de suavizado es activar la visualización de puntos; puede ver la diferencia cuando tenemos activados los "puntos uniformemente espaciados". Nota:La visualización de puntos se encuentra en la barra de herramientas de navegación.

Otra forma de aplicar el suavizado es a través de la configuración de su máquina herramienta HAAS. La configuración 191 en su máquina controla la suavidad predeterminada de los movimientos de sus ejes. Aquí puede ajustar la suavidad. Tenga en cuenta que subirlo a su mejor nivel de control aumentará los tiempos de mecanizado.

Trabajar en colaboración:compartir su biblioteca de herramientas

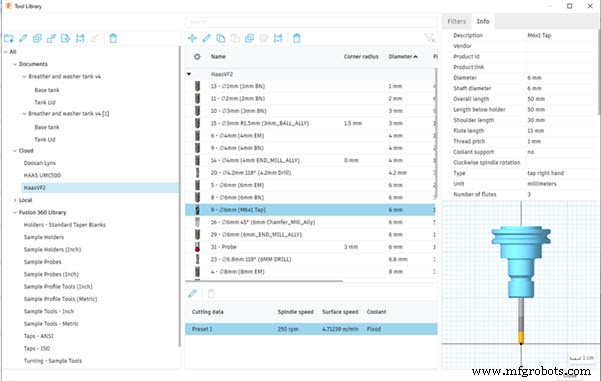

Todos queremos pasar menos tiempo configurando un trabajo y más tiempo fabricando piezas. Asegurarse de que las herramientas correctas estén en el carrusel puede ser una gran parte del tiempo de configuración. Con nuestra HAAS VF2, solíamos pasar demasiado tiempo cargando una fresa de mango de 10 mm en la máquina, solo para encontrar otra ya cargada en la máquina que podríamos haber utilizado en su lugar. Introduzca el uso de bibliotecas de herramientas en la nube. Ahora todos tenemos acceso a la lista más reciente de las herramientas que hay realmente en la máquina. De esta manera, se reducen significativamente los tiempos de programación y configuración.

Entonces, ¿cómo trabajan usted y su equipo con las bibliotecas de herramientas en la nube? Primero, haz clic en tu usuario en la parte superior derecha y luego en preferencias. Ahora navegue a la página de fabricación y asegúrese de que "habilitar bibliotecas en la nube" esté activo. Ahora debería ver una nueva sección en su biblioteca de herramientas llamada "nube. Esto le da a cualquiera que trabaje en su equipo de Fusion acceso a la biblioteca de herramientas más reciente. Por lo tanto, puede dedicar menos tiempo a la configuración y más tiempo a la ejecución de las piezas. ¿Sabía que también puede hacer lo mismo con los posprocesadores en la carpeta de activos de su panel de datos?

Consulte Consejos para usar Fusion 360 con máquinas Haas:pt. 1 para más.
