Incorporación de plástico en gabinetes de chapa metálica

En Protocase, estamos en el negocio de convertir las visiones de diseño de ingenieros y científicos en gabinetes y piezas reales y funcionales de grado profesional lo más rápido posible. Siempre estamos tratando de expandir nuestras capacidades de una manera que se alinee con lo que nuestros clientes quieren lograr. En los últimos años hemos tenido cada vez más solicitudes de piezas de plástico. En respuesta, ahora contamos con acrílico y acetal, a partir de los cuales se pueden mecanizar piezas y componentes de gabinetes en 2 o 3 días, ya sea solos o como parte de un gabinete o ensamblaje. Escribí esta publicación de blog para transmitir algunos conocimientos de diseño que hemos recopilado en nuestro grupo de Servicios de ingeniería y diseño, y para mostrarle cómo otros han usado plástico en sus gabinetes. ¿Está considerando incorporar plástico en los gabinetes de láminas de metal? Siga esta guía.

Consejos para el uso de plásticos en recintos

• Protocase almacena acetal y acrílico en forma de lámina, de hasta 0,750" de espesor (24" x 48") para acetal y 6 mm de espesor (49"x97") para acrílico. Si diseña teniendo esto en cuenta, puede obtener piezas sin plazos de entrega adicionales ni cargos por no existencias.
• El acrílico y el acetal generalmente se fresan en 3 ejes, ya sea en un enrutador o fresadora CNC (área de trabajo de hasta 4 pies x 8 pies). Esto significa que se pueden agregar avellanados, avellanados, cajeras o cualquier otra característica fresada en 3 ejes.
• Los recortes en acrílico y acetal se fresan y están sujetos a un radio de esquina mínimo (0,022″ para material de hasta 0,250 de espesor, 0,032″ a 0,375, 0,062″ a 0,750 y 0,094″ a 1,000) y aumentan a medida que el espesor aumenta Esto debe tenerse en cuenta al montar componentes cuadrados o rectangulares en recortes de plástico. Si estas limitaciones son un problema, nuestros servicios de ingeniería y diseño estarán encantados de ayudarle a encontrar enfoques creativos para lograr su objetivo.
• Cuando fije plástico a través de sujetadores roscados, se recomienda usar orificios pasantes en el plástico con pernos, tuercas, arandelas, etc., en lugar de enroscarlos en el plástico. Si lo desea, podemos tocar plástico, pero el usuario debe tener mucho cuidado de no dañar las roscas al instalar los sujetadores.
• Si se utiliza alguna tecnología de sensores de RF o antenas dentro del recinto (Wi-Fi), se sugiere utilizar paneles acrílicos o paneles de acetal, ya que las láminas de metal a veces pueden atenuar las señales.
• El acrílico se puede grabar durante el fresado y se pueden aplicar gráficos serigrafiados. Ambas técnicas dan resultados muy atractivos.

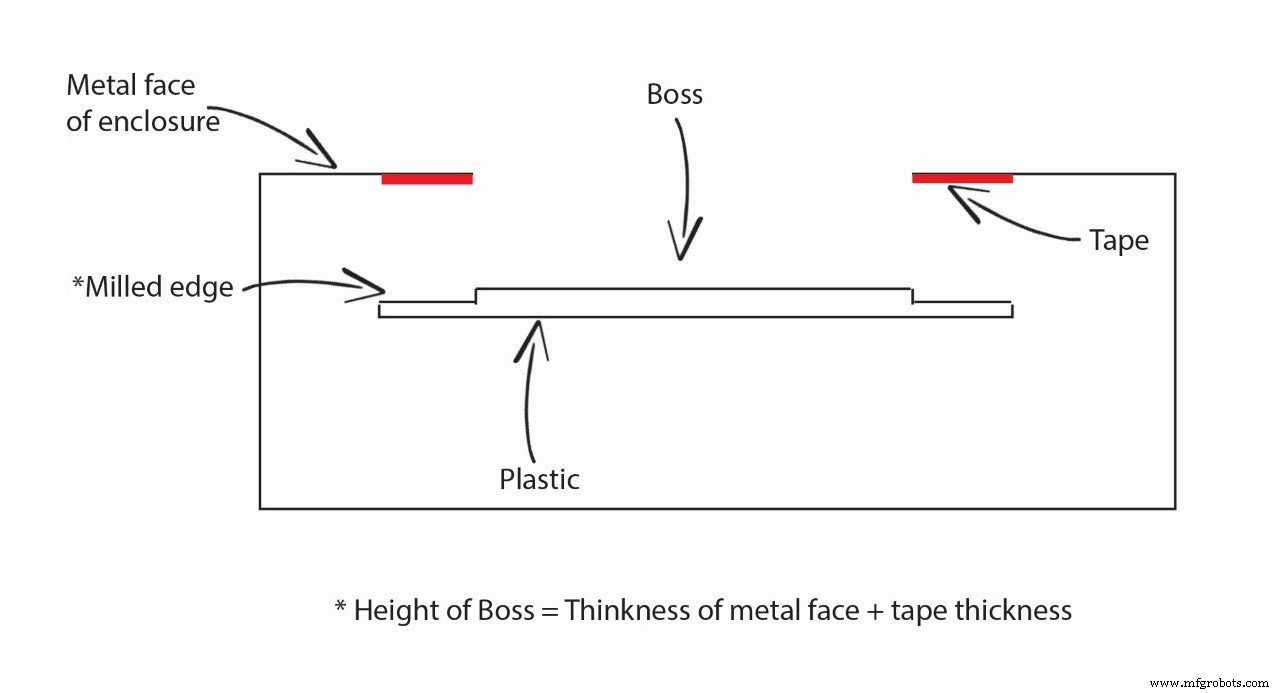

• Ambos plásticos se pueden montar al ras de las superficies del gabinete. Esto se hace fresando los bordes del plástico para crear una protuberancia que coincida con el recorte en la cara del gabinete. La fijación puede realizarse mediante sujetadores roscados o cinta estructural (VHB de 3M). Vea el boceto a continuación.

Uso de acrílico en su recinto:

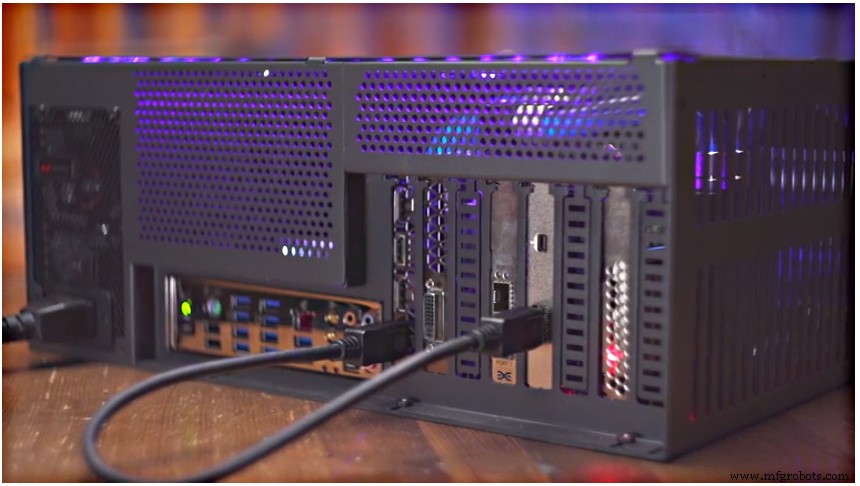

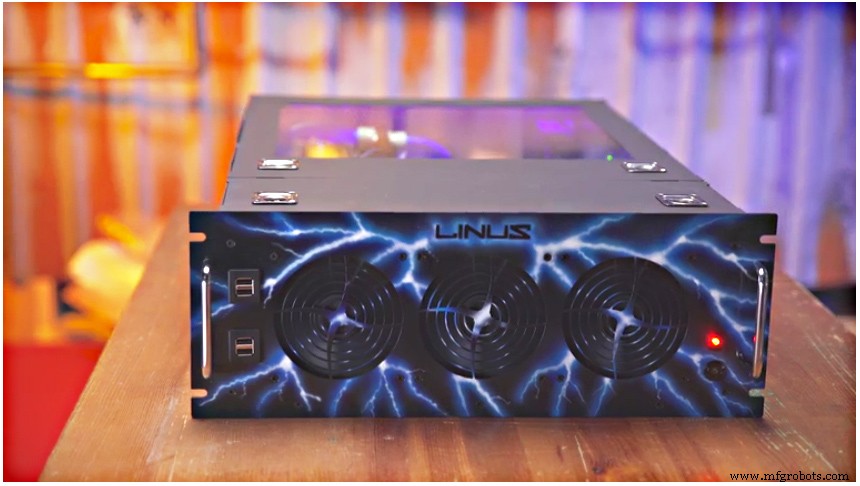

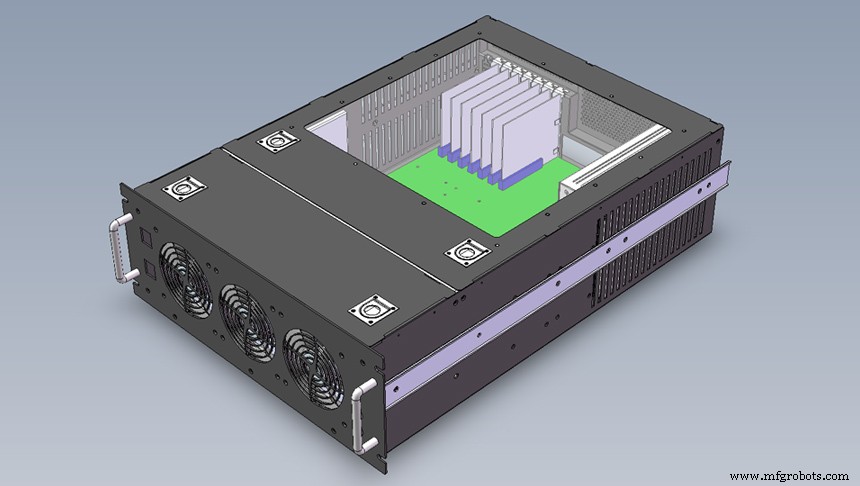

La mayoría de los diseñadores utilizan el acrílico por su transparencia, aunque a veces también se utiliza por otros motivos, como el aislamiento eléctrico o la transparencia RF. Suele utilizarse para crear mirillas en cerramientos, y también para conseguir cierta estética. Por ejemplo, uno de los revisores de tecnología más populares de YouTube, Linus Sebastian, quería una ventana en la carcasa de su PC personalizada, por lo que utilizó una lámina acrílica fundida ópticamente transparente de 7/32" de espesor (no disponible), 15" x 15,5" y la atornilló. sobre tachuelas.

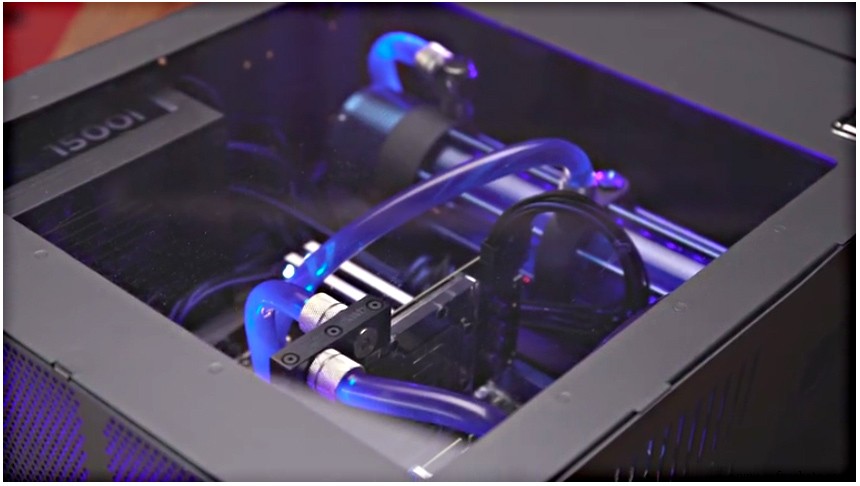

El resultado final:

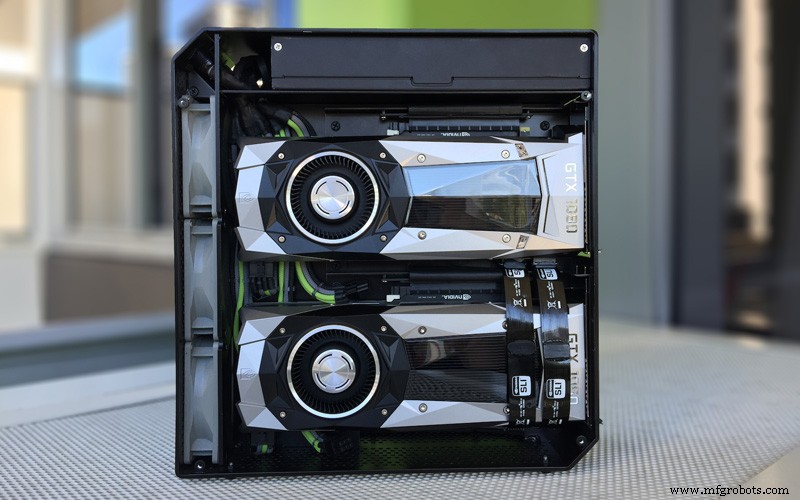

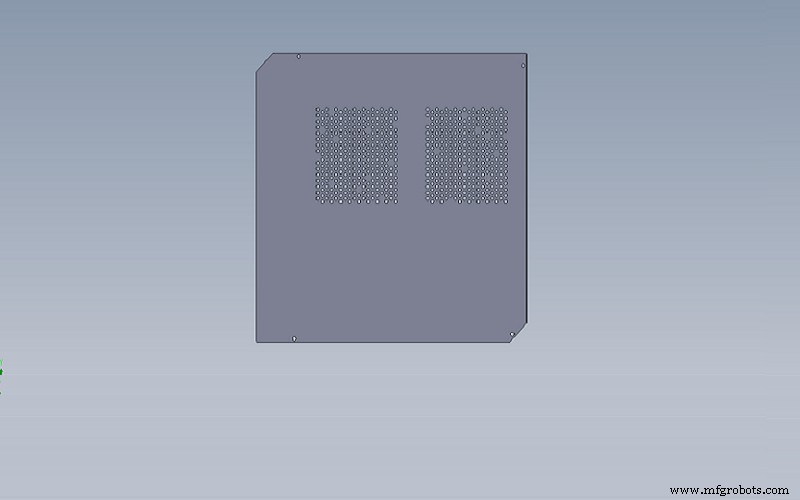

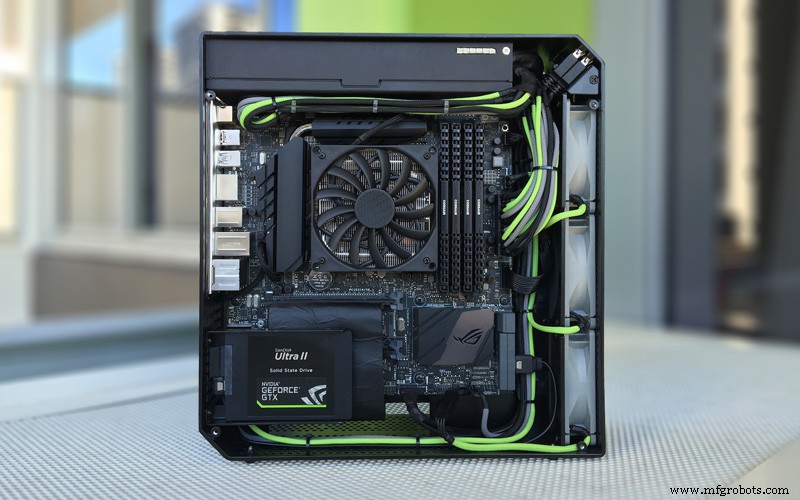

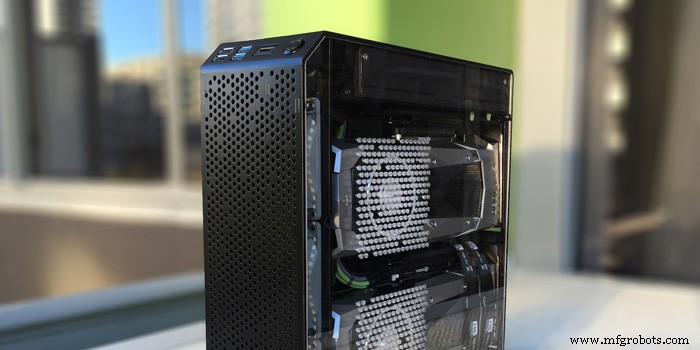

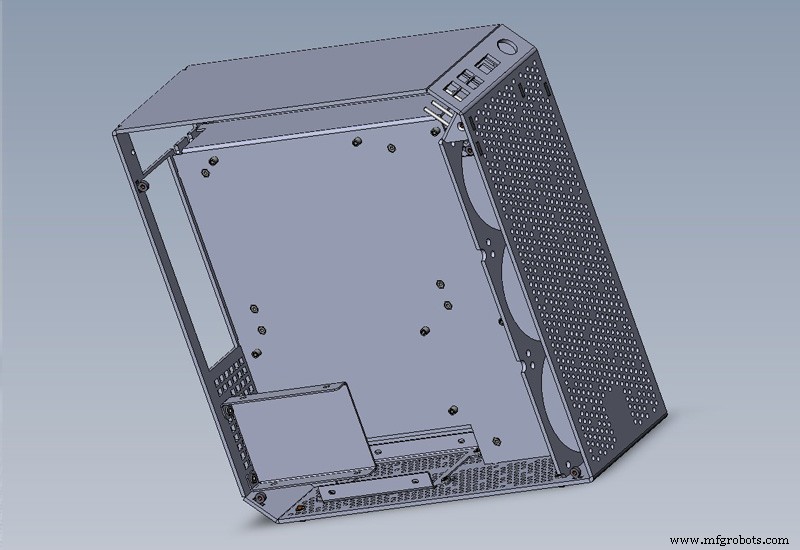

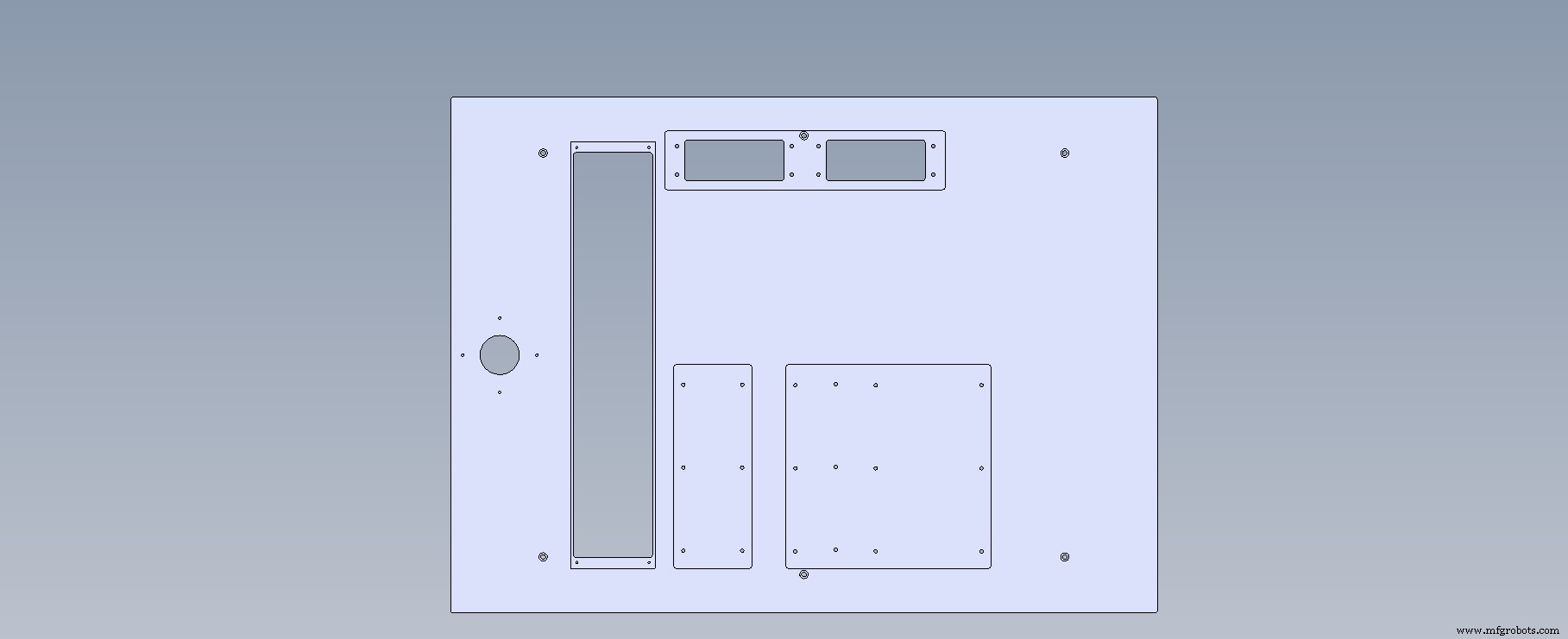

Otro cliente que usó acrílico en su recinto es Lukasz Dyjakon, un consultor de TI. Lukasz usó paneles acrílicos para exhibir las partes internas en los lados izquierdo y derecho de su PC. Sus paneles también incluyen pequeños recortes de ventilación personalizados que se fresaron en la ventana para ayudar con el enfriamiento de la caja. Utilizamos acrílico de 3 mm (almacenado) y cada panel tenía 12,085” X 12,675” de diámetro. Luego, los paneles se atornillaron a la carcasa de la PC.

Haga clic aquí para obtener más información sobre el uso de acrílico en sus diseños.

Uso de acetal en su gabinete:

El acetal es el material de elección cuando se diseña un componente opaco. El acetal tiene una gran estabilidad dimensional, lo que lo hace ideal para piezas maquinadas de tolerancia estrecha. Debido a su baja fricción, los clientes especificarán acetal para los componentes del gabinete que se deslizan entre sí. Nuestros clientes han utilizado acetal para elementos tales como abrazaderas para cables o barras colectoras, bandejas de fibra óptica, paneles, soportes para bastidores y soportes de sujeción.

Haga clic aquí para obtener más información sobre el acetal.

No dude en comunicarse con nosotros al 1-866-849-3911 si tiene alguna pregunta o consulta.
