Cómo hacer una litofana impresa en 3D

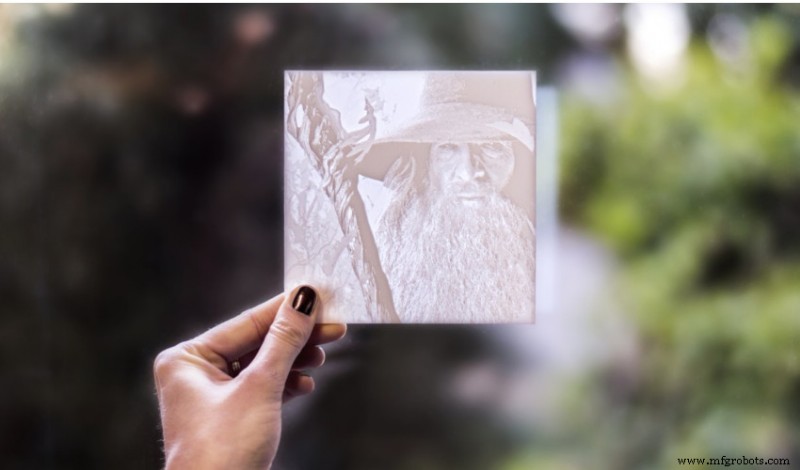

Imagen 1:litofanía impresa en 3D. Fuente:Formlabs

Una litofanía es una imagen tridimensional con diferentes espesores que hacen variar la opacidad de cada una de sus partes al proyectar luz sobre ella, consiguiendo un resultado muy vistoso y original.

Se cree que su origen se remonta al siglo XIX, tradicionalmente tallado en cera, moldeado en yeso, luego fundido y horneado en porcelana. Hoy en día, la impresión 3D hace que esta técnica sea mucho más accesible y te permite crear una litofanía de forma sencilla.

Debido al nivel de detalle requerido para su realización, los litofanes son más adecuados para la impresión 3D en una impresora estereolitográfica (SLA) de alta resolución.

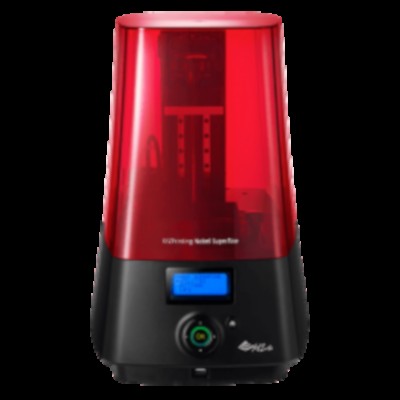

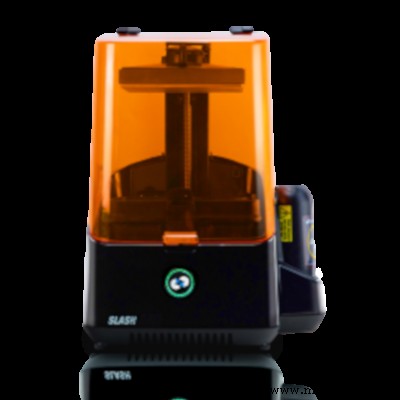

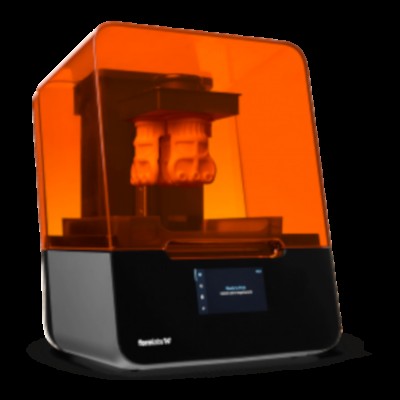

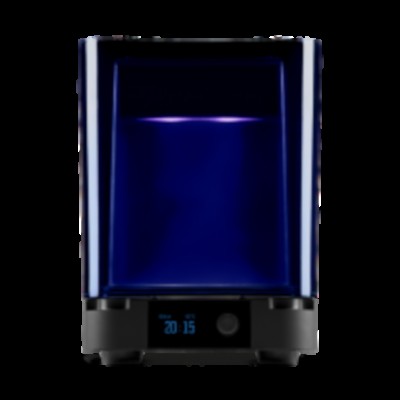

Forma 3 Curación de forma UniZ Slash Nobel XYZ

Para convertir cualquier fotografía en una espectacular litofanía impresa en 3D, solo tienes que seguir los siguientes pasos:

1. Selecciona la fotografía

Gracias a la alta resolución de la impresión 3D SLA, cualquier imagen con buen contraste y buena definición se convertirá en una litofanía clara con detalles impresionantes. Si la fotografía tiene poco contraste, es recomendable convertirla a blanco y negro, subir el contraste o eliminar el fondo con alguna herramienta de edición de fotos para conseguir un mejor resultado.

2. Diseña la litofanía

Las litofanías se basan en la diferencia de contraste entre las distintas partes de la imagen, por lo que es recomendable editar la imagen previamente. Esto se puede hacer usando un software específico de generación de litofanía o usando cualquier editor de imágenes.

Opción 1:Usa un generador de litofano gratuito

Hay diferentes herramientas de generación de litofanía disponibles en línea, por lo que usar un convertidor de imágenes de litofanía gratuito puede ser una opción rápida y fácil.

Opción 2:Usar software de edición de imágenes

Herramientas como Adobe Photoshop o Blender brindan la capacidad de manejar configuraciones fáciles de usar.

En el caso de Photoshop, Adobe tiene una opción que aplica automáticamente una serie de configuraciones para convertir la imagen a escala de grises, invertir los colores y luego hacer un mapa de profundidad 3D. También crea un borde elevado y una superficie plana en la parte posterior.

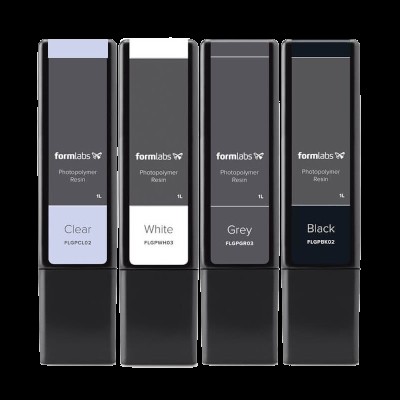

Resina estándar

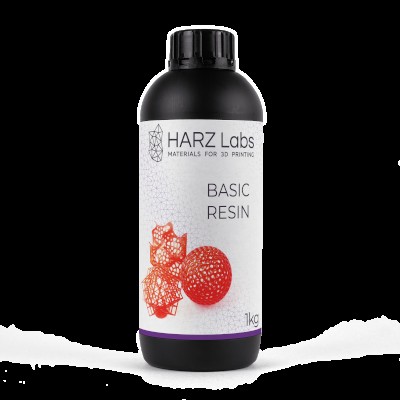

Formlabs Resina básica
HarzLabs Resina UniZ

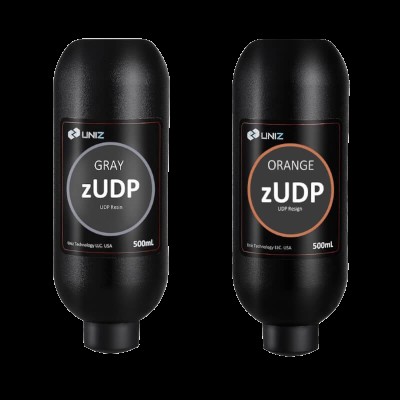

zUDP Resina estándar

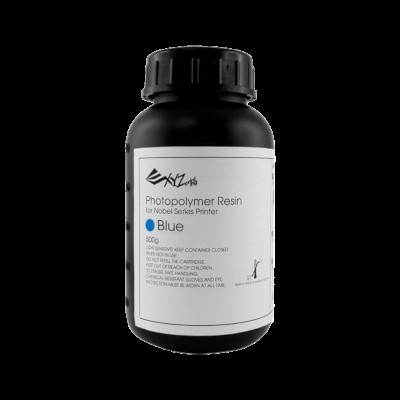

XYZ

3. Impresión 3D del litofano

Para imprimir la litofanía será necesario:

1. Abra el archivo STL en el software de laminado, como Preform, Cure, Simplify3d, etc.
2. Oriente el archivo en la plataforma. Para obtener resultados más rápidos, se aconseja imprimir la pieza con la parte plana directamente sobre la plataforma de fabricación sin soportes.
3. Imprima el archivo a una altura de capa de 50 micras, para obtener mejores resultados y detalles.

4. Posprocesamiento

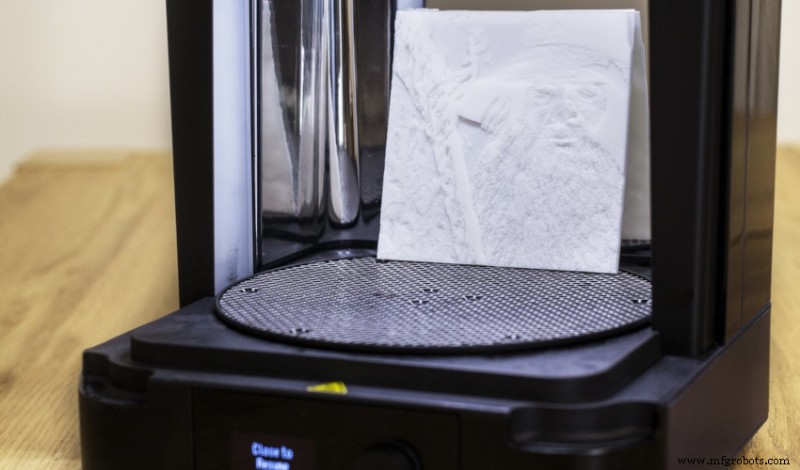

Imagen 2:El proceso de curado es clave para un resultado perfecto. Fuente:Formlabs

Debido a la delicadeza y extrema delgadez de ciertas partes de una litofanía, su post-procesado requerirá un cuidado especial para conseguir un acabado perfecto, por lo que es recomendable utilizar dispositivos de curado adecuados. Las litofanas, al ser piezas bastante finas, requieren un tiempo de curado más corto, por lo que con 5 minutos a 40 °C en la cámara de curado sería suficiente.

Gracias a la alta precisión y nivel de detalle de la impresión 3D SLA, las impresiones litofánicas dan resultados increíbles junto a una ventana o con buena luz de fondo. Una fotografía de recuerdo, un regalo original, una tulipa para una… lámpara las aplicaciones son casi infinitas.

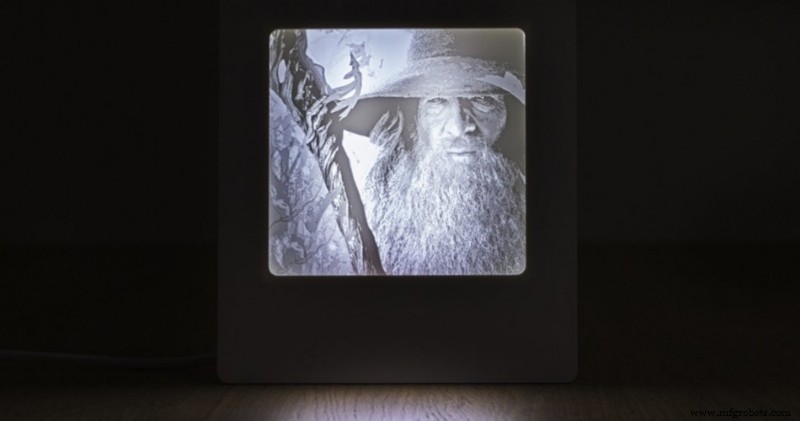

Imagen 3:Resultado de una litofana impresa en 3D.
