8 tipos básicos de cintas transportadoras y sus aplicaciones

¿Está pensando en invertir en una cinta transportadora para su línea de montaje? Es importante elegir el transportador que mejor se adapte a las necesidades de su empresa. Si desea realizar una compra informada, es posible que desee conocer los tipos básicos de transportadores y combinarlos con sus aplicaciones comerciales. El cinturón adecuado puede incluso ayudar a aumentar el margen de beneficio, optimizar su línea de montaje y contribuir al crecimiento de la empresa de formas que tal vez no imagina al principio. Para empezar, aquí hay un resumen de los 8 tipos básicos de cintas transportadoras, junto con sus aplicaciones.

8 tipos básicos de cintas transportadoras y sus aplicaciones

1. Bandas transportadoras de lecho de rodillos

Fuente de la imagen:New London Engineering

Como sugiere el nombre, la superficie de este tipo de cinta transportadora está formada por rodillos que se seleccionan para satisfacer los requisitos de producción, como el peso o la velocidad requerida de los productos que se moverá a lo largo del cinturón. Las cintas transportadoras más cortas que se incluyen en este tipo pueden estar formadas por solo dos rodillos. Sin embargo, a medida que aumenta la distancia entre los dos extremos del cinturón, se necesitará más para que funcione el cinturón.

Una configuración de cama de rodillos es adecuada para cuando los artículos se cargan en la cinta con gravedad. Esto se debe a que la carga manual puede provocar golpes mecánicos y dañar los rodillos. Las cintas transportadoras de lecho de rodillos también son una buena opción para transportar artículos a largas distancias, ya que reducen la fricción, lo que facilita el movimiento de los productos a lo largo de la cinta.

APLICACIONES: Puede utilizar estas cintas transportadoras para empacar, clasificar, ensamblar, inspeccionar y transportar artículos. Las aplicaciones comunes de las cintas transportadoras de plataforma de rodillos incluyen oficinas de clasificación postal y sistemas de manejo de equipaje en aeropuertos.

2. Transportadores de banda plana

Fuente de la imagen:Automatización de la sala de prensa y accesorios de alimentación

La cinta transportadora de cinta plana es uno de los sistemas de transporte más frecuentes en uso en la actualidad. Las correas planas son útiles para el transporte interno, es decir, para transportar artículos dentro de una instalación. Este tipo de cinta transportadora utiliza una serie de poleas motorizadas para mover una cinta plana continua, que puede consistir en material natural o tela sintética (por ejemplo, poliéster, nailon). Los artículos se colocan encima de la cinta móvil y se transportan de un extremo al otro.

Dado que sus cintas pueden estar hechas de diferentes tipos de materiales, este tipo de cinta transportadora es increíblemente versátil. Las características opcionales incluyen mandos centrales y barras de punta, según los requisitos de una aplicación determinada.

APLICACIONES: Los sistemas de banda plana suelen ser el transportador preferido para entornos industriales, áreas de lavado y líneas de montaje lentas. Equipado con el cinturón adecuado, también puede transportar artículos pequeños, blandos o de forma irregular sin dañarlos.

3. Transportadores de banda modulares

Fuente de la imagen:Automatización de la sala de prensa y accesorios de alimentación

Mientras que las cintas transportadoras planas utilizan un solo bucle continuo de material, los sistemas de cintas transportadoras modulares utilizan un solo bucle hecho de innumerables piezas entrelazadas, generalmente de plástico duro. Estos segmentos se pueden quitar y reemplazar individualmente, en contraste con tener que desechar toda la correa. También son más fáciles de lavar y más resistentes a materiales cortantes y abrasivos. Esto hace que los transportadores de banda modular sean más simples de mantener y reparar que sus contrapartes de banda plana.

Las cintas transportadoras modulares son adecuadas para aplicaciones que implican desplazarse por las esquinas. De hecho, pueden viajar en línea recta, doblar una esquina e inclinarse y descender utilizando una sola correa y el mismo motor en todo momento. Técnicamente, otros tipos de transportadores también pueden lograr esta hazaña, pero solo con mucha personalización y costos adicionales. Las bandas modulares de plástico también permiten diseños de transportadores específicos sin comprometer el seguimiento de la banda. Un ejemplo de esto es un cinturón con mayor ancho que largo, que proporciona el soporte necesario para manipular bolsas de plástico blando, cajas de cartón y productos con envoltura retráctil.

APLICACIONES: Este tipo de cinta transportadora se puede utilizar para transportar productos alimenticios porque es fácil de limpiar. El espacio entre los segmentos de plástico es ajustable para aplicaciones en las que el fluido debe drenarse o retenerse mientras se transporta en el transportador. La composición plástica de los segmentos también hace que esta cinta transportadora sea útil para la detección de metales.

4. Transportadores de banda con listones

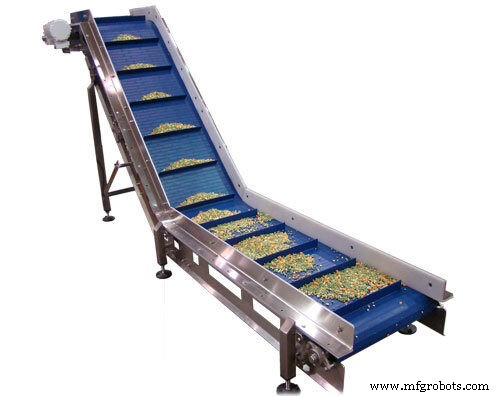

Los transportadores de cinta con listones cuentan con listones o barreras verticales en sus diseños. Estos tacos pueden mantener seguros los materiales sueltos durante pendientes y descensos, para proporcionar un espacio uniforme entre los artículos y más. Además, los tacos vienen en diferentes formas, cada una con su propia aplicación.

• "T" en mayúscula invertida Este tipo de taco se coloca perpendicular a la superficie de la banda, proporcionando soporte y flexibilidad para manipular artículos delicados. Es adecuado para trabajos livianos, como el transporte de piezas pequeñas, artículos empaquetados y productos alimenticios.

• Mayúscula inclinada hacia adelante “L” La amplia base de esta cala la hace más resistente a las fuerzas de palanca. Algunos tacos con esta forma también tienen caras curvas, lo que les permite sacar gránulos. Este tipo de cala está diseñado para transportar material a granel de peso ligero a medio en pendientes más pronunciadas.

• "V" invertida Los tacos con esta forma suelen tener 2 pulgadas o menos de altura para permitir un efecto de canal. Son los mejores para el transporte de materiales a granel abrasivos, pesados ​​o de piezas grandes, ya que pueden soportar impactos fuertes.

• Orejetas y clavijas. Este tipo de tacos se adapta a necesidades específicas. Por ejemplo, pueden promover la escorrentía de líquidos cuando se utilizan para transportar frutas o verduras lavadas. También son un tipo de cala rentable para artículos que no necesitan soporte en todo el ancho de la banda, como varillas y cajas de cartón. Incluso se pueden colocar para mover de forma selectiva productos que superen un tamaño determinado o para mantener productos individuales en su lugar.

Una rama del cinturón con tacos es el cinturón elevador. Diseñado con particiones o palas espaciadas regularmente, está diseñado para transportar materiales sueltos en una pendiente pronunciada.

5. Transportadores de banda curva

Fuente de la imagen:industrial precisa

Este tipo de cinta transportadora usa un marco curvo para transportar artículos alrededor de las esquinas, hacer transferencias estrechas o maximizar el espacio disponible en el piso. Las curvas de estas correas pueden subir hasta 180 °. Los transportadores verdaderamente curvos que no tienen tramos rectos solo pueden usar correas planas, ya que las correas de plástico modulares requieren tramos rectos antes y después de las curvas.

APLICACIONES: Las cintas transportadoras curvas se utilizan a menudo en los sistemas de manipulación de bolsas para cambiar la dirección de transporte de los artículos.

6. Cintas transportadoras inclinadas / declinadas

Los transportadores de banda inclinados cuentan con transmisión central, motor de engranajes y tensor con punta simple o doble. Y en lugar de utilizar una banda de superficie lisa, este tipo de transportador tiene una superficie rugosa en la banda, ideal para transportar productos hacia arriba o hacia abajo.

APLICACIONES: Estos sistemas pueden cruzarse con cintas transportadoras con listones para transportar productos a diferentes alturas evitando que se caigan de la línea. Además de transferir objetos entre pisos, estas cintas transportadoras también son adecuadas para impulsar los sistemas de flujo por gravedad.

7. Transportadores sanitarios y de lavado

Fuente de la imagen:Ingeniería alimentaria

Si alguna vez has observado cómo se fabrican las rosquillas en sus tiendas, es posible que hayas visto este tipo de cinta transportadora en acción. Las tiendas de donas y otras aplicaciones en las industrias alimentaria y farmacéutica a menudo implican un lavado y esterilización rigurosos, de acuerdo con las pautas de seguridad. Los transportadores sanitarios o de lavado están especialmente diseñados para soportar los procedimientos sanitarios para estas aplicaciones. Los transportadores de este tipo suelen estar equipados con correas de alambre plano, que son resistentes y fáciles de limpiar.

APLICACIONES: Estas cintas transportadoras pueden transportar objetos con temperaturas extremas directamente de hornos o congeladores. Además, las máquinas de la industria alimentaria, en particular, deben sobrevivir pasando por el esmalte, el empanizado o el aceite caliente. Debido a que pueden manipular de forma segura artículos húmedos y grasosos, los transportadores de lavado más grandes con correas de alambre plano también son adecuados para descargar mercancías a granel, como bidones y cajas de aceite, de los barcos.

8 . Cintas transportadoras especiales

Hay varios otros tipos de transportadores diseñados para diferentes aplicaciones, aunque no son tan comunes como los tipos anteriores. Algunos de estos son:

• Cintas transportadoras de fibra de vidrio - Como su nombre lo indica, este tipo de cintas transportadoras están fabricadas con fibra de vidrio. Son útiles para tareas que requieren temperaturas extremas.

• Cintas transportadoras de metal Nub - Esta cinta transportadora en particular está equipada con protuberancias metálicas para manejar mejor máquinas complejas y sus partes.

• Cintas transportadoras de ancho estrecho - Este tipo de cinta transportadora es la mejor opción para manipular artículos pequeños.

• Cintas transportadoras iluminadas - Vienen con una lámpara en el cinturón para ayudar con el control de calidad.

• Cintas transportadoras de vacío - Esta cinta transportadora en particular crea succión para mantener productos livianos (hojas de papel, folletos, etc.) en la línea a pesar de las pendientes y las altas velocidades.

• Cintas transportadoras magnéticas - Este tipo de cinta transportadora puede transportar materiales que contienen hierro a través de electroimanes igualmente espaciados que se colocan dentro del lecho del transportador.

• Transportadores de cinta tipo sándwich - Usan dos cinturones cara a cara para transportar de forma segura los artículos en pendientes pronunciadas o incluso en una carrera vertical.

Tenga en cuenta esta lista y podrá tener una idea aproximada de qué cinta transportadora buscará. Sin embargo, es muy recomendable consultar a un experto antes de finalizar cualquier compra de equipo.
