CYCLE81 ​​Ciclo de taladrado – Torneado Sinumerik 840D

Sinumerik CYCLE81 ​​Ciclo de taladrado y centrado para maquinistas CNC que trabajan en tornos/torneadoras CNC con control CNC Siemens Sinumerik.

El ciclo de taladrado CYCLE81 ​​funciona en Sinumerik 840D, Sinumerik 808D y controles CNC similares.

Ciclo de taladrado Sinumerik CYCLE81 ​​para fresadora CNC

Para los maquinistas CNC que trabajan en CNC Mill con controles CNC Siemens Sinumerik 840D/808D, el ciclo de perforación CYCLE81 ​​se explica brevemente aquí

Programación del ciclo de centrado de taladrado Sinumerik 840D CYCLE81

Ciclo de centrado de taladrado/torneado Sinumerik CYCLE81

Con Sinumerik CYCLE81, la herramienta taladra a la velocidad de giro del husillo y al avance programados hasta la
profundidad de taladrado final especificada.

Ciclo de taladrado CYCLE81 ​​– Torneado Sinumeirk 840D

CYCLE81 (RTP, RFP, SDIS, DP, DPR)

RTP :plano de retorno o plano de retracción (absoluto)
RFP :plano de referencia (absoluto)
SDIS:distancia de seguridad (ingrese sin signo)
DP   :profundidad de perforación final (absoluta)
DPR:profundidad de perforación final en relación con el plano de referencia (ingresar sin signo)

La profundidad de perforación se puede dar como
Profundidad absoluta (DP) o
Relativa a la profundidad del plano de referencia (DPR).

Ciclo de centrado de taladrado/torneado Sinumerik CYCLE81 ​​Trabajo

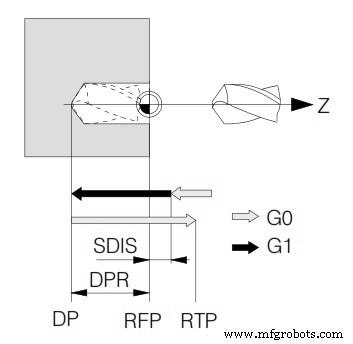

Como muestra la figura anterior
1:la perforación alcanzará rápidamente el punto de inicio (RFP + SDIS).
2:con la velocidad de avance dada, completará la profundidad final de perforación (DP).
3:después de completar la profundidad, la herramienta se retraerá rápidamente al plano de retorno (RTP)
