Sensor de temperatura LM35:la guía definitiva

Los sensores de temperatura LM35 son dispositivos eléctricos que detectan y miden el frío o calor antes de convertirlos en señales eléctricas. Los tipos de sensores van desde mecánicos (termómetros), eléctricos (termistor o termopar) o circuitos integrados (series MCPXXXX, LMXX o ADTXXX).

En el artículo de hoy, hablaremos sobre LM35, un circuito integrado de sensor de temperatura de la serie LM. En él, compartiremos conocimientos sobre la configuración de pines, el pinout, las aplicaciones, las características, etc. del IC.

¿Qué son los sensores de temperatura lm35?

Un sensor de temperatura LM35 es un circuito integrado que genera una señal de salida analógica equivalente a la temperatura instantánea.

Sensor de temperatura LM35

Una ventaja de LM35 es que no necesita calibración externa para funcionar. Además, su revestimiento exterior evita que se autocaliente, y cualquiera puede permitírselo ya que es rentable.

Configuración de pines de sensores de temperatura lm35

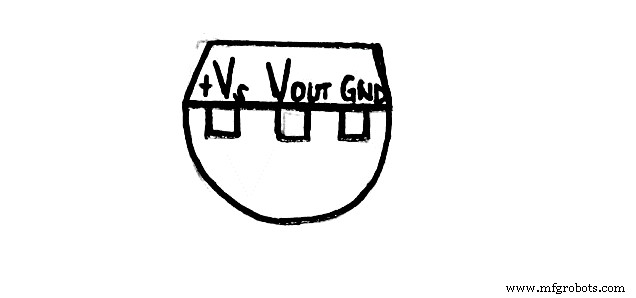

TConfiguración de pines LM35

LM35 es un sensor de tres terminales y tiene los pines a continuación;

Pin1/Pin Vcc/Pin de entrada – Suministra el voltaje de entrada que va desde 4 V a 30 V (promedio de 5 V) para aplicaciones típicas.

Pin2/ Salida/Pin analógico – Proporciona el voltaje de salida analógica directamente proporcional al aumento de temperatura (en centígrados).

Pin3/ GND o pin de tierra – El último pin se conecta a la tierra del circuito.

Especificaciones y características de LM35

Las características y especificaciones de LM35 son las siguientes;

• Primero, puede medir un rango de temperatura de -55 °C a 150 °C.
• Entonces, es un sensor pequeño, por lo tanto, recomendable en aplicaciones remotas. Además de eso, debido al recorte a nivel de oblea, es barato.
• Tiene un consumo de corriente inferior a 60 µA. Además, debe tener un bajo autocalentamiento de 0,08°C en aire en calma.
• Su voltaje de entrada mínimo es de -2 V, mientras que su voltaje de entrada máximo es de 35 V.
• La temperatura es directamente proporcional (lineal) a su voltaje de salida. En otras palabras, por cada aumento de temperatura de 1°C, hay un aumento de voltaje de 0,01 V (10 mV) – factor de escala de 10 mV/°C.
• También tiene una precisión garantizada de ±0,5 °C y una baja impedancia de salida de 0,1 Ω para una carga de 1 mA.
• Por último, puede encontrarlo en los paquetes SO8, TO-CAN, TO-220 y TO-92.

Embalaje TO-220

1. Configuración del circuito del sensor de temperatura lm35

Puede usar LM35 en dos configuraciones de circuito que producen resultados diferentes, como veremos a continuación.

Nota;

A menudo, la precisión promedio para las dos configuraciones es de +-1 °C, aunque hay una reducción de temperatura entre los niveles de 2 °C y 25 °C.

La tabla muestra el nivel de precisión de LM35

Parámetro	Valor
Nivel de precisión de 25 °C	±0,5 °C
Rango de precisión de -55 °C a 150 °C	±1°C
Pendiente de temperatura	10 mV/°C

Sensor de temperatura básico centígrados

Un sensor básico solo permite medir la temperatura +ve en un rango de 2°C a 150°C.

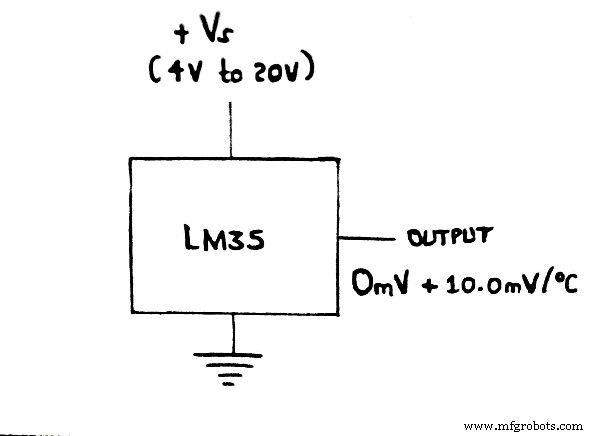

Circuito de un sensor de temperatura centígrado básico

En su circuito, solo necesita alimentar LM35 IC y conectar su salida a un ADC. El circuito también puede tener una resistencia de 80k a 100k conectada entre GND y el pin Vout. La conexión aprieta el pin Vout, por lo tanto, evitando que flote.

Sensor de temperatura centígrados de rango completo

Un sensor de rango completo permite utilizar todos los recursos del sensor que miden aún más la temperatura en un rango de -55 °C a 150 °C. A pesar de ser complejo, sus resultados son superiores a los de los sensores básicos.

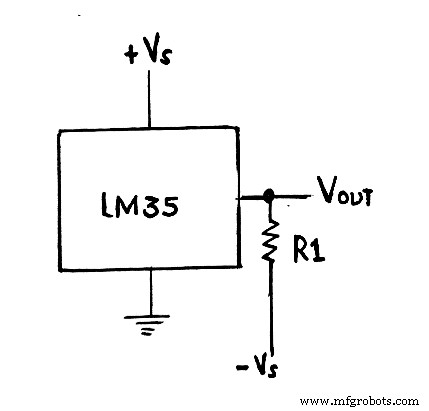

Circuito de un sensor de temperatura centígrados de rango completo

En cuanto a su circuito, conectamos una resistencia externa que finalmente cambiará el nivel de voltaje negativo hacia arriba. También podemos usar la fórmula R1 =-Vs/50µA para calcular el valor de la resistencia externa.

Alternativas de sensores de temperatura lm35

Las alternativas de LM35 incluyen DS1620, DS18B20, LM34 y LM94022.

Además, puede utilizar sensores de la familia LM35 como LM335, LM235, LM135 o LM135A. Su diferencia con el LM35 son los tipos de paquetes y las diferentes capacidades de medición de temperatura.

1. Aplicaciones

El sensor LM35 tiene una amplia gama de aplicaciones. Tales como;

• Supervisión de la temperatura de la batería,
• Apagado térmico para componentes o circuitos.
• Mide temperaturas en cualquier entorno y en todas las aplicaciones HVAC.

Usando la temperatura LM35 para calcular la temperatura

Los siguientes pasos lo ayudarán a usar un sensor LM35 para calcular la temperatura.

• Empiece construyendo el circuito.
• En el circuito, asegúrese de conectar GND a tierra, luego encienda LM35 VCC con +5 voltaje operativo (Vs).
• En tercer lugar, conecte la V_OUT a una entrada ADC (convertidor analógico a digital). Después de lo cual, procede muestreando la lectura del ADC del voltaje de salida (V_OUT ).
• Por último, termine convirtiendo el voltaje de salida en temperatura.

Use la fórmula a continuación para convertir voltaje a temperatura.

Temperatura centígrados =Voltaje leído por ADC / 10 mV (mills volt).

Alternativamente, puede usar;

V _FUERA =-10 mV/°C × T

Por lo cual;

V_SALIDA =Voltaje de salida LM35

T =Temperatura en centígrados

10 mV representa el factor de escala lineal de LM35.

Conclusión

Brevemente, LM35 es un dispositivo analógico que funciona como un sensor de temperatura y viene en un factor de forma de un paquete TO-92 de 3 pines. Algunas de sus aplicaciones incluyen la medición de temperatura en aplicaciones HVAC. Además, es barato y fiable.
