Dispositivo de resistencia variable:tipos, aplicaciones y principio de funcionamiento

En general, las resistencias son componentes de los circuitos eléctricos. Funcionan dividiendo voltajes, actuando como control de volumen, ajustando niveles de señal, reduciendo el flujo de corriente, etc. Las dos clases principales de dispositivos de resistencia variable y resistencias fijas, con nuestro énfasis en el primero. Como tal, aprenderemos sobre los tipos, las aplicaciones y el funcionamiento de las resistencias variables.

¿Qué es la resistencia variable?

Una resistencia variable es un componente electrónico que funciona cambiando la resistencia de un circuito electrónico según lo recomendado. Esencialmente, las resistencias calibran dispositivos.

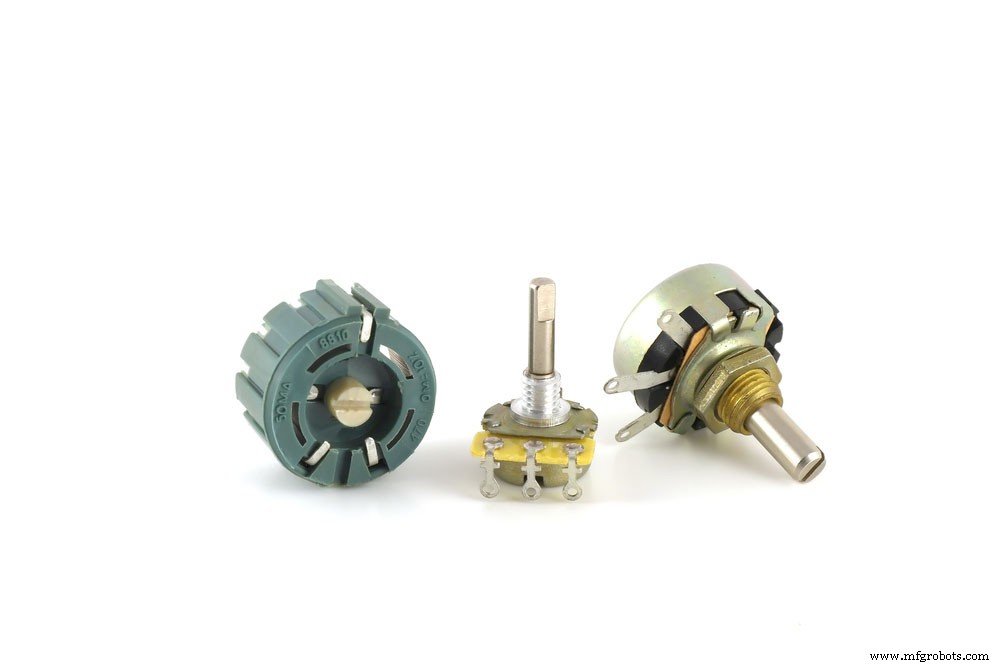

(resistencias variables)

Pueden tener dos o tres terminales, aunque el más común es un dispositivo de tres terminales.

Tipos de Resistencias Variables

Los cinco tipos principales de resistencias variables incluyen;

Potenciómetro

Un potenciómetro es la resistencia variable de 3 terminales más popular. Los tipos de potenciómetros a menudo incluyen un potenciómetro mecánico y un potenciómetro digital.

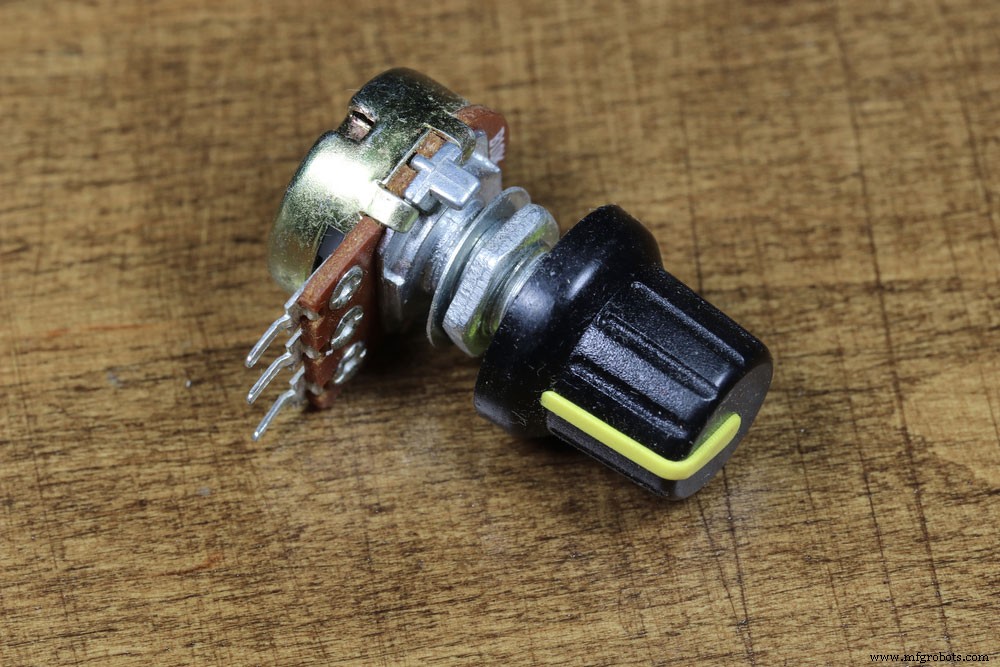

(un potenciómetro con perilla)

Funciona como un divisor resistivo. Por lo tanto, dependiendo de la posición del potenciómetro, puede usarlo para producir una señal de voltaje de salida a partir de un voltaje de entrada. Posteriormente, puede utilizar el voltaje en muchas aplicaciones, como entradas de control para circuitos electrónicos, control de balance de audio, etc.

Además, puede usar trimpots o potenciómetros de ajuste al aplicar una resistencia variable para calibrar o ajustar un circuito/aplicación.

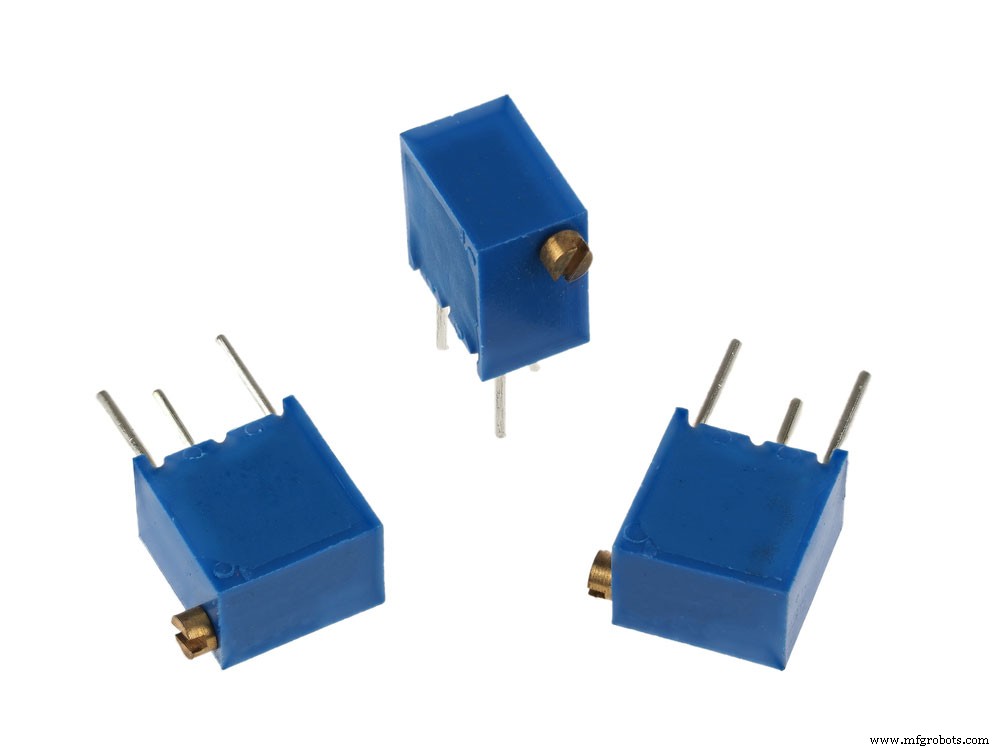

(potenciómetros trimmer)

En su mayoría, los potenciómetros económicos son compactos, están montados en PCB y se pueden ajustar con destornilladores.

Reóstato

Si bien los reóstatos pueden tener una construcción similar con potenciómetros, funcionan con resistencia variable. Además, solo utilizan dos terminales.

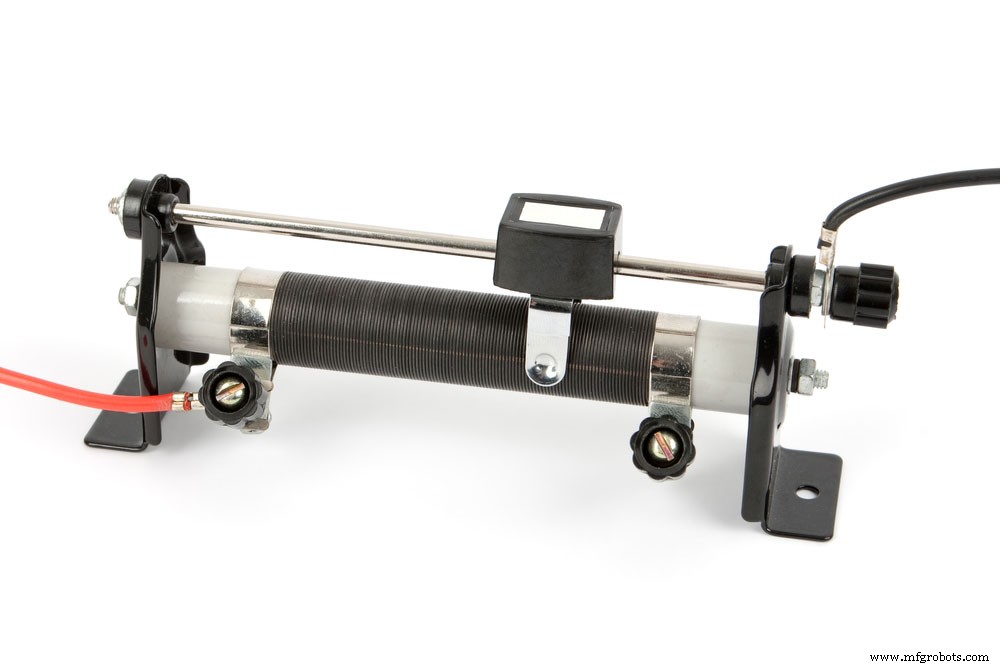

(reóstato deslizante)

Con los dos terminales, conectará uno al terminal de limpieza de la resistencia variable. Luego, fije la otra parte al final de un elemento resistivo.

Anteriormente, los técnicos aplicaron reóstatos como dispositivos de control de potencia y colocaron la resistencia en serie con cargas de potencia como bombillas. Sin embargo, ese es un método ineficaz hoy en día; por lo tanto, la electrónica de conmutación es recomendable.

Resistencia digital

Una resistencia digital es un tipo de resistencia variable que utiliza señales electrónicas para cambiar la resistencia.

Una resistencia digital

Puede usar pasos discretos en la resistencia para cambiar la resistencia. También puedes controlarlo usando protocolos digitales como señales arriba/abajo o I ² C.

Resistencias variables preestablecidas

Los presets son versiones en miniatura de resistencias variables. Por lo tanto, puede colocarlos fácilmente en placas de circuitos y ajustarlos con destornilladores. Sin embargo, deberá girar el tornillo por separado debido al aumento o disminución gradual de la resistencia.

Además, además de ser baratos, tienen opciones multivuelta y son muy específicos. Su uso favorece aplicaciones con circuitos de sensibilidad ajustable y tono de frecuencia ajustable de alarma.

Conexión de resistencia variable

Si desea utilizar una resistencia variable como reóstato, se aplica el sencillo paso siguiente.

Seguimiento de un extremo de la resistencia. Luego, conecte el terminal del limpiaparabrisas al circuito, pero deje abierto el terminal de la otra pista de resistencia. Como tal, tendrá la resistencia eléctrica conectada entre el terminal del limpiaparabrisas y el terminal de la pista. Y dependerá de la posición del limpiaparabrisas en la pista resistiva.

Además, puede usar la resistencia variable como potenciómetro. Puede lograrlo conectando los dos extremos de la pista de resistencia a un circuito de entrada. Luego, use el terminal del limpiaparabrisas y uno de los extremos de la pista de resistencia para conectar al circuito de salida.

Terminales en resistencias variables

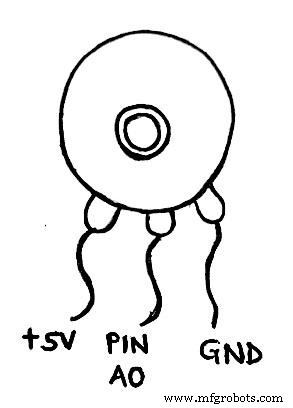

Del diagrama de circuito anterior, los tres terminales son funcionales.

Hay momentos en que sus circuitos electrónicos requerirán resistencia adaptable a menudo o una vez. El proceso consiste en conectar presets en el circuito electrónico. El preajuste tiene un valor de resistencia eléctrica ajustable que se logra ajustando el tornillo ajustable adjunto.

Principio de funcionamiento de la resistencia variable

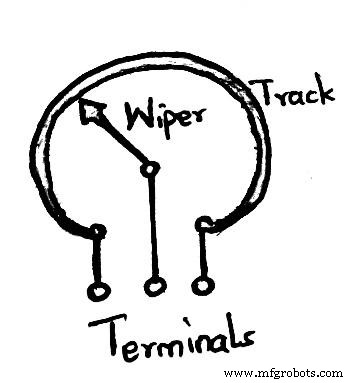

Un diagrama sobre cómo funcionan las resistencias variables

Del diagrama;

• Tenemos la resistencia variable con una pista que proporciona la ruta de resistencia.
• Además, los terminales de la máquina (dos en total) se conectan a la pista en ambos extremos. El tercer terminal es un terminal de limpiaparabrisas que marca el ritmo del movimiento en pista.
• El movimiento del limpiaparabrisas en la pista disminuye o aumenta la resistencia.

Nota;

Los materiales para la construcción de la pista son metal y cerámica (el carbono también es ideal). Principalmente encontrará su aplicación en receptores de TV, circuitos amplificadores de audio y circuitos receptores de radio. Un elemento de resistencia de composición de carbono es necesario cuando hay resistencia adicional.

• Una resistencia de pista giratoria es aplicable en dos áreas. Uno involucra la modificación de la resistencia mientras que el otro opera un interruptor de encendido/apagado para contacto y sin contacto eléctrico. Otro ejemplo del método del interruptor utiliza una sección transversal anular con resistencias variables para controlar el equipo.
• Deslizador es un término que se refiere a una pista hecha en un camino recto. Desafortunadamente, no puede confirmar o ver la posición del control deslizante al modificar la resistencia. Por ese motivo, es recomendable integrar un mecanismo de parada para evitar que se produzcan daños por exceso de rotación.

Especificación de resistencia variable

Parámetros como la resistencia, el tipo de pista y el tamaño suelen definir una resistencia variable. Por ejemplo, las resistencias variables suelen tener un diámetro de eje de 6 mm.

Una pista lineal (LIN) define un camino recto en una resistencia variable. Por el contrario, una vía logarítmica (LOG) determina una ruta rotatoria.

Resistencia variable de pista lineal

Aquí, quitará continuamente el limpiador a lo largo de la pista de resistencia. Además, las resistencias rara vez tienen especificaciones. Por lo tanto, asumirá que el mecanismo de seguimiento es lineal.

Resistencia variable de pista logarítmica

A menudo, hay una resistencia constante (sin disminución ni aumento) con el tipo de resistencia LOG. Por lo tanto, mover el limpiaparabrisas desde un extremo cambia la resistencia lentamente. Por el contrario, traerlo de vuelta al otro extremo trae una tasa de cambio más rápida en la oposición.

Brevemente, un limpiaparabrisas que se encuentra en la mitad de una pista de resistencia da como resultado menos de la mitad del valor máximo de resistencia.

Aplicaciones de Resistencias Variables

Encontrará resistencias variables en varias aplicaciones que incluyen;

• Osciladores, control de audio/amplificadores de potencia de audio, electrodomésticos, televisión, computación, transductores y control de movimiento y voltaje.

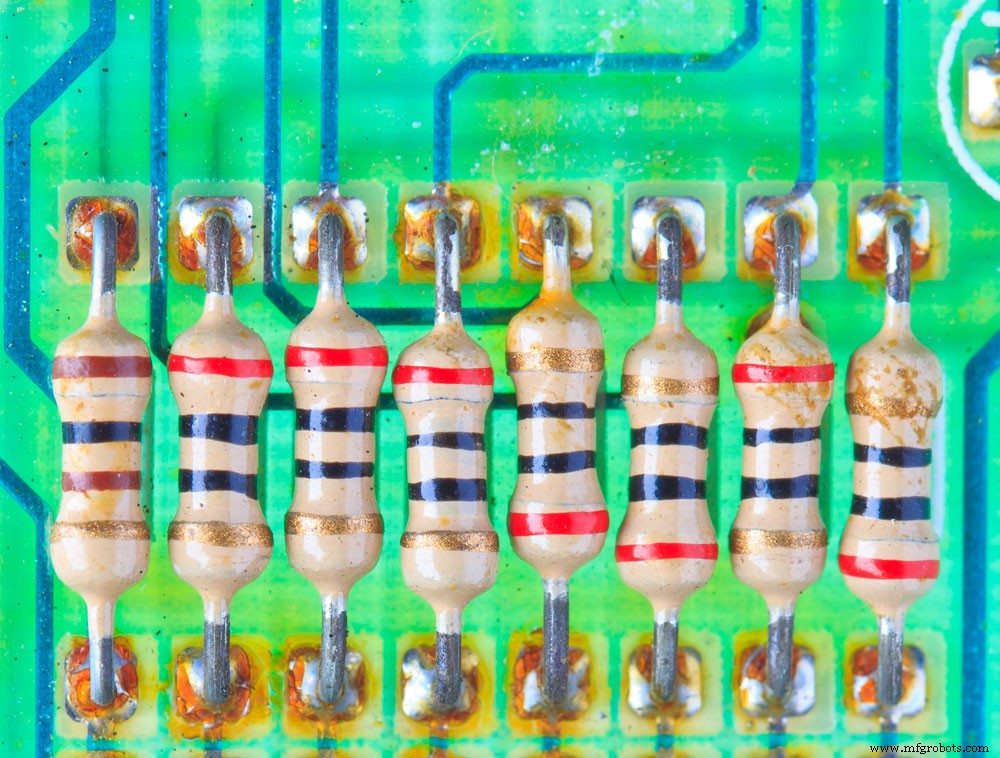

(resistencias montadas en una placa base)

Símbolos para resistencias variables

Las cifras a continuación dan el estándar IEC de los diversos símbolos de resistencia variable.

(potenciómetro)

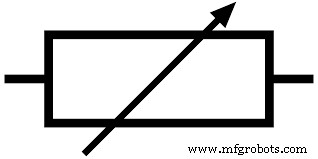

Un reóstato de resistencia variable

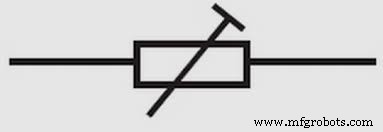

Una resistencia preestablecida

Conclusión
