Osciladores de bloqueo:una introducción a su funcionamiento, tipos y usos

Es posible que esté realizando un proyecto que requiera que sepa cómo bloquear osciladores. ¿Te preocupa que te abrume?

Los circuitos de oscilador de pulso o de bloqueo son simples y emocionantes para trabajar, pero tienen muchas aplicaciones en nuestra vida cotidiana.

Apreciamos la importancia del bloqueo de osciladores en circuitos electrónicos y compartimos nuestro conocimiento.

Este artículo cubre todo lo que necesitas saber sobre ellos. Sigue leyendo.

¿Qué es un oscilador de bloqueo?

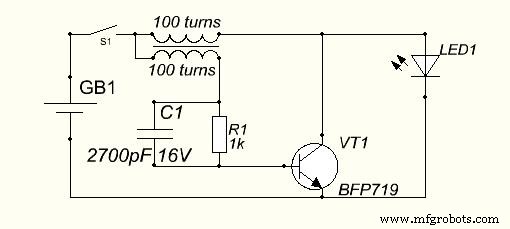

Fig. 1:Diagrama del circuito del oscilador de bloqueo

Un oscilador de bloqueo es un generador de ondas discretas que emplea un transformador, una resistencia y un elemento amplificador para producir un pulso periódico.

Algunos elementos amplificadores comunes son los transistores y los tubos de vacío.

Obtiene sus propiedades de bloqueo porque su elemento amplificador se bloquea durante la mayor parte de su ciclo de trabajo.

Los parámetros importantes del oscilador de bloqueo son:

• Tiempo de repetición del pulso
• Ancho de pulso
• La frecuencia de repetición del pulso

Tipos de osciladores de bloqueo

Un transformador de pulso es crítico con todos los osciladores de bloqueo ya que genera un pulso periódico.

Si el circuito produce un solo pulso, es un circuito monoestable. Y si el curso puede cambiar automáticamente su estado, es un circuito oscilador astable.

Debe tener en cuenta que no puede lograr una operación biestable utilizando un oscilador de bloqueo. Esta sección a continuación analiza las diversas clases de osciladores de bloqueo.

Oscilador de bloqueo monoestable

Un circuito oscilador de bloqueo monoestable consta de un transformador de impulsos de tres devanados y una resistencia de emisor. Los osciladores de bloqueo utilizan resistencias de carga o cargas con fines de amortiguación.

Además, utiliza los giros del transformador de colector y base para proporcionar retroalimentación regenerativa. El tercer tramo del transformador es arbitrario y proporciona un pulso negativo o positivo a través de la carga.

Con eso en mente, tenemos dos tipos de osciladores de bloqueo monoestables.

• El oscilador de bloqueo monoestable con temporización base
• Oscilador de bloqueo monoestable con temporización de emisor

Oscilador de bloqueo monoestable con temporización base

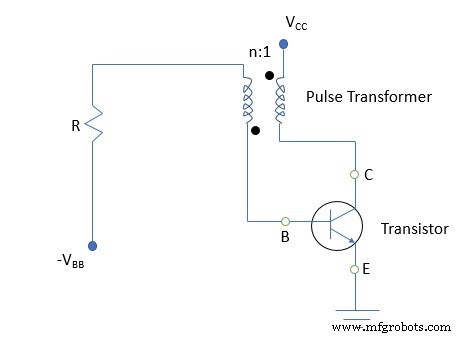

Fig. 2:Esquema de un oscilador monoestable con temporización base

Un oscilador monoestable con un circuito de pulsos de temporización base consta de un transformador de pulsos, un transistor y una resistencia.

El transformador de pulso proporciona retroalimentación mientras que la resistencia controla la duración del pulso.

Tiene una relación base a colector de devanado de n:1. Por lo tanto, por cada vuelta del devanado primario del circuito colector, el circuito base tiene n vueltas del devanado secundario.

El transistor está inicialmente APAGADO y el voltaje base, VBB, es demasiado bajo. Por lo tanto, puede suponer que VBB es insignificante. Por lo tanto, el voltaje del transistor es el VCC, el voltaje a través del circuito colector.

Introducir una entrada negativa al colector reduce el voltaje a través del colector, VCC. Esto da como resultado un aumento de voltaje efectivo en la base del transistor.

El aumento de voltaje en la base es posible debido a las polaridades de los devanados del transformador.

El circuito experimenta un aumento de voltaje suficiente para que el voltaje entre el emisor y la base, VBE, exceda el voltaje de corte. Por lo tanto, esto induce una pequeña corriente en el transistor.

Progresivamente, la pequeña corriente provoca una caída de voltaje en el colector mientras aumenta la corriente del colector. También aumenta la ganancia del bucle. Eventualmente, llega a un punto en el que el transistor se satura.

El estado anterior es inestable y el transistor logra la estabilidad al entrar en corte.

Oscilador de bloqueo monoestable con temporización de emisor

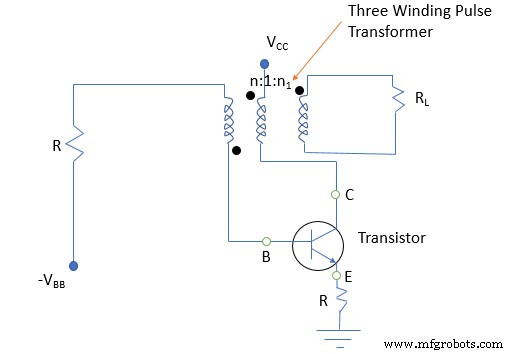

Fig. 3:Esquema de un oscilador monoestable con una temporización de emisor

Un oscilador monoestable temporizado por emisor tiene un ancho de pulso de circuito insensible a la ganancia de corriente. Su circuito emisor tiene una resistencia de temporización para controlar el ancho del pulso.

Debe utilizar un transformador de pulsos de tres devanados con el colector y la base.

Los devanados primarios se conectan al colector, mientras que los devanados secundarios se conectan a la base. Conecte el tercer devanado a una resistencia de carga con fines de amortiguación.

Esta disposición facilita la inversión de polaridad de potencia en los devanados primario y secundario del transformador.

Para el oscilador temporizado por emisor, la resistencia del emisor controla el período del pulso de salida.

Osciladores de bloqueo astable

Tenemos dos tipos de osciladores de bloqueo astable.

• Osciladores de bloqueo astable controlados por diodos
• Osciladores de bloqueo astable controlados por RC

Oscilador de bloqueo astable controlado por diodo

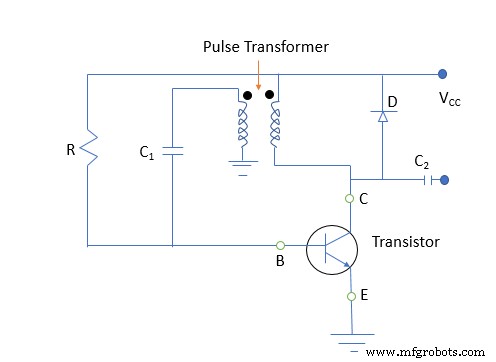

Fig. 4:Esquema de un oscilador de bloqueo astable controlado por diodos

El oscilador de bloqueo anterior tiene un capacitor entre la base de su transistor y el secundario del transformador. Utiliza un diodo para conectar el colector del transistor y el devanado primario del transformador.

El funcionamiento de los osciladores de bloqueo astable se basa en la introducción de un pulso inicial en el colector, después de lo cual se elimina el pulso. En este estado, el diodo tiene polarización inversa. Por lo tanto, cualquier voltaje en las terminales del transformador inducirá en la base sin cambio de fase.

Eventualmente, la corriente de base aumenta y el transistor desarrolla un voltaje de base a emisor, VBE. Un VBE suficiente supera el voltaje de corte y enciende el transistor.

La acumulación en la corriente del colector polariza directamente el diodo y se refleja en el devanado del transformador, cargando el capacitor. El condensador de carga está APAGADO ya que no descargará corriente durante la carga. La base reciente cae lo suficiente como para apagar el transistor.

Por lo tanto, el voltaje a través del diodo se establece en el primario del transformador y en su secundario. Por lo tanto, el capacitor se descarga y la corriente base enciende el transistor y el proceso se repite.

Oscilador de bloqueo astable controlado por RC

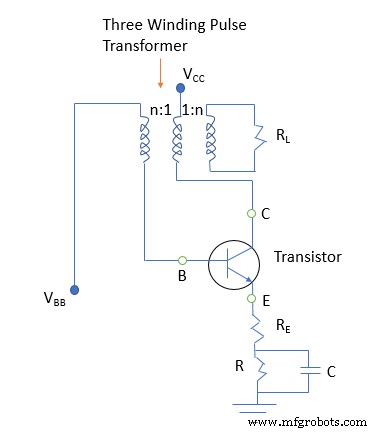

Fig. 5:Esquema de un oscilador de bloqueo astable controlado por RC

Agregue una resistencia de temporización y un circuito de capacitor al emisor en los osciladores de bloqueo controlados por RC. Su función es controlar los tiempos de pulso del oscilador.

El principio de funcionamiento es muy similar al de los osciladores de bloqueo astable controlados por diodos. La descarga del condensador no está bajo el control del diodo sino por una constante de tiempo establecida por la red de resistencia-condensador.

Cómo funciona un oscilador de bloqueo

Un oscilador se basa en el transformador de pulsos para generar una forma de onda rectangular y una resistencia para controlar la frecuencia de salida.

En un estado inactivo, el voltaje base del transistor es mínimo y, por lo tanto, está en un estado APAGADO. El voltaje base no debe ser cero para evitar la activación de ruido falso del oscilador.

Aplicar una señal de pulso al colector reduce su potencial y aumenta el potencial de base debido a la acción del transformador.

Eventualmente, se alcanza una etapa cuando el voltaje a través de la base y el emisor, VBE, excede el voltaje de codo. El transistor está fuera de la fase de corte, lo que hace que la corriente del colector disminuya. Y como consecuencia de la inversión de fase por acción del transformador, el potencial de base sube.

Si el potencial base aumenta y el transistor gana más de una vez, se satura. La corriente del colector aumenta durante el período de saturación mientras que el voltaje del colector permanece constante.

La corriente del emisor está determinada por la resistencia del emisor y la retroalimentación del transformador. Un aumento en la corriente del colector provoca una disminución constante en la corriente de base.

Eventualmente, se llega a un punto en el que la corriente base es lo suficientemente baja como para empujar el transistor al corte. El ciclo o pulso luego se repite.

Bloqueo de aplicaciones de osciladores

• Son fundamentales como interruptores periódicos en circuitos electrónicos
• Los osciladores de bloqueo también se pueden usar como divisores de frecuencia en circuitos digitales
• También son clave para generar grandes pulsos de potencia máxima
• Son críticos como interruptores en sistemas de baja impedancia

Conclusión

En conclusión, hemos discutido los aspectos críticos del bloqueo de osciladores y cómo puede aplicar el conocimiento en la vida real.

Si necesita ayuda para bloquear osciladores o su proyecto, no dude en comunicarse con nosotros en cualquier momento.
