Diagrama de cableado de cruce de altavoces:los tipos y cómo construir el circuito de red

¿Puede un sistema de alta fidelidad junto con un altavoz brindarle un sistema completo? Bueno, eso es cierto hasta que notas diferentes frecuencias volando alrededor de tu espacio. Entonces, ¿cuál es la solución? Primero, debe infundir una red cruzada en el sistema de sus altavoces. En consecuencia, separará las frecuencias altas, medias y bajas. Y puede hacerlo prestando mucha atención al diagrama de cableado cruzado de los altavoces.

Dicho esto, discutiremos más sobre este tema al explicar qué es un cruce de parlantes, cómo construir uno y más.

¡Procedamos!

¿Qué es un cruce de altavoces?

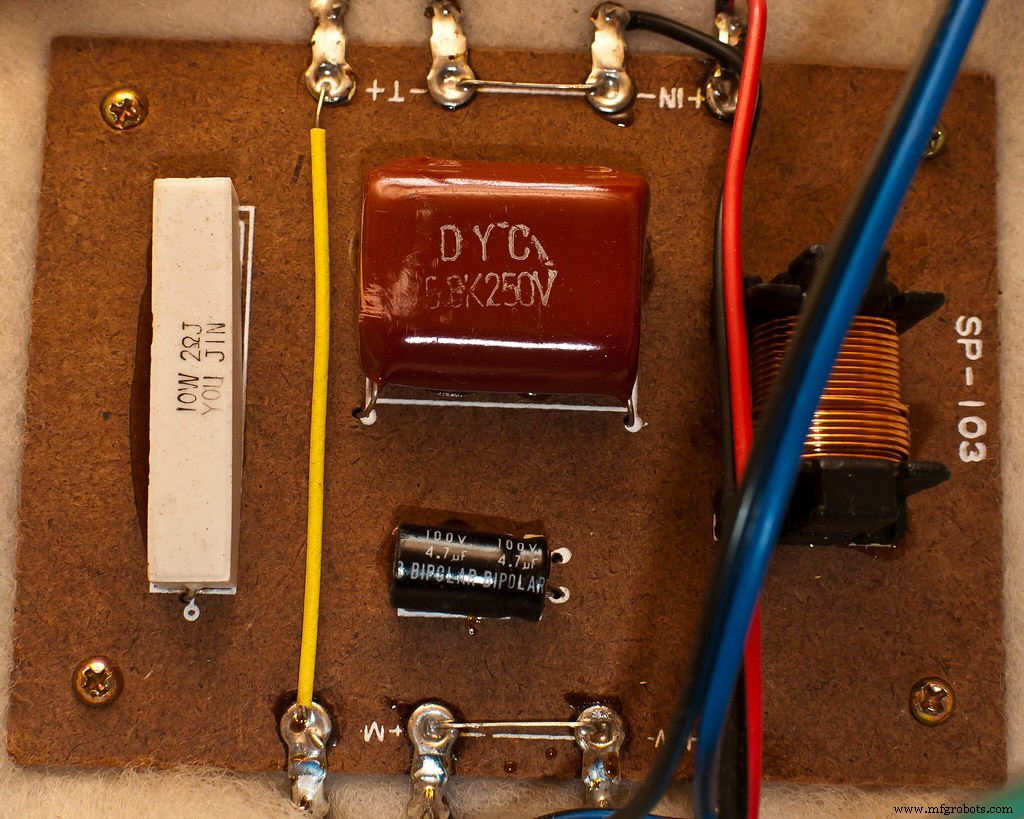

Crossover externo de altavoz

Fuente:Wikimedia Commons

Es normal escuchar frecuencias de sonido de 20 a 20000 Hz. Pero el problema es que es casi imposible encontrar un altavoz que pueda generar frecuencias en este rango de frecuencias.

Por lo tanto, puede suponer que la mejor solución es utilizar muchos altavoces. Desafortunadamente, todos los altavoces no son iguales. Cada altavoz tiene una construcción específica que les permite producir una respuesta de frecuencia particular.

Por lo tanto, se pueden producir daños si hace que el controlador de su altavoz produzca una frecuencia menor o mayor que su rango. ¿Qué sucede si usa dos o más altavoces con frecuencias y sensibilidad de entrada similares? En este caso, el resultado serán frecuencias más altas.

Por lo tanto, ayudaría si tuviera un circuito que manejara efectivamente el problema de la frecuencia. Y el circuito ideal es el crossover. Con esto, puede generar un conjunto específico de frecuencias de salida de woofer.

Pero es vital tener en cuenta que es posible que el cruce no bloquee todas las frecuencias por encima del punto de cruce. En cambio, el dispositivo filtra las frecuencias de la banda de audio. Y lo hace en grandes cantidades, ya que la banda de frecuencias supera el punto de cruce.

Categorías del cruce de altavoces

¿Qué tan rápida puede ser la frecuencia del filtro de cruce? Todo depende del orden de rendimiento acústico del crossover. Estos son ejemplos de cómo los diferentes órdenes filtran las frecuencias con diferentes velocidades:

• 1er orden:pendiente de 6dB/octava
• Segundo orden:pendiente de 12dB/octava
• 3er orden:pendiente de 18dB/octava
• Cuarto orden:pendiente de 24 dB/octava
• Quinto orden:pendiente de 30dB/octava

Además, puedes medir las frecuencias con una escala logarítmica. Y la octava se refiere a la mitad o duplicación de la frecuencia. Además, la pendiente de atenuación es otro aspecto que debe tener en cuenta. Y es la velocidad a la que las señales se reducen más allá de la frecuencia de cruce. Por lo tanto, el cruce tendrá pendientes más pronunciadas cuando tenga un decibelio más alto.

¿Qué constituye el crossover?

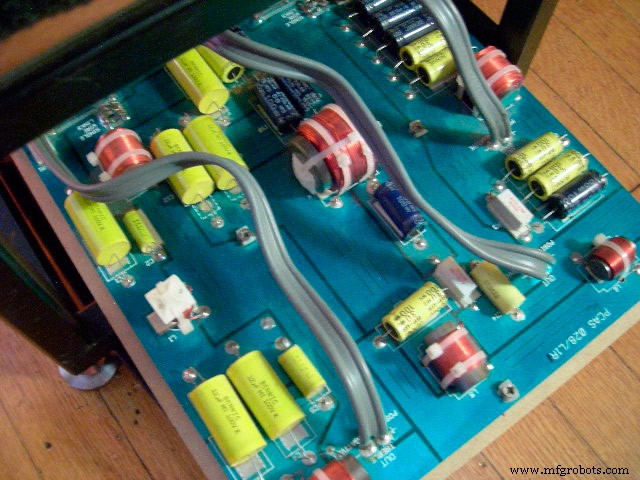

Configuración de cruce de altavoces

Fuente:Flickr

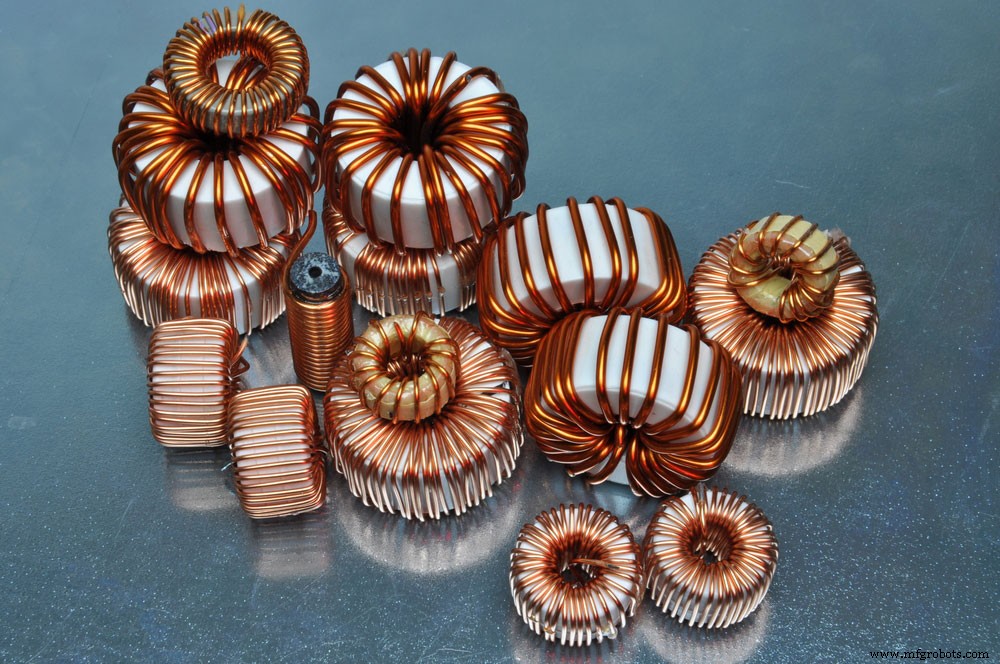

Los condensadores y los inductores son los componentes principales de los cruces. Y cuando la frecuencia aumenta, el inductor se vuelve más reactivo. Como resultado, la resistencia de CA aumentará y la presión del sonido en el controlador seguirá reduciéndose.

Los condensadores tampoco se quedan fuera. Van en sentido contrario. Es decir, cuando la frecuencia disminuye, los capacitores se vuelven más reactivos. Por lo tanto, la resistencia de CA aumentará.

Dicho esto, aquí hay tres formas de cruzar frecuencias:

Filtro de paso de banda

El filtro de paso de banda funciona combinando los filtros de paso bajo y paso alto. Y permite un rango de frecuencias. Por lo general, el rango suele estar por debajo y por encima de dos frecuencias de cruce específicas.

Es decir, habrá un paso bajo y un paso alto. Así, ambas frecuencias pasan a un grupo de altavoces.

Filtro de paso alto

Este filtro le ayuda a permitir que las frecuencias más altas que la frecuencia de corte seleccionada pasen por un grupo de altavoces.

Filtro de paso bajo

Este filtro permite frecuencias inferiores a la frecuencia de corte elegida. Y las frecuencias se trasladan al grupo de altavoces.

Tipos de cruces

Tenemos dos tipos principales de cruces. Y la diferencia entre ambos crossovers es lo que usan para dividir las frecuencias.

Cruce pasivo

El cruce pasivo combina inductores, resistencias y condensadores para obtener el punto de cruce preferido para un grupo de altavoces.

Curiosamente, este crossover es asequible. Y el cruce proporciona un cambio impresionante entre el tweeter y el rango medio. Pero el inconveniente es que los filtros suelen ser grandes. Por lo tanto, solo puede usarlo para altavoces más pequeños.

Dicho esto, los subwoofers necesitan inductores pesados ​​y enormes. Puede manejar toda la potencia y permitir solo frecuencias bajas a través de un pequeño filtro. Además, puede encontrar crossovers pasivos con componentes y altavoces coaxiales de gama alta.

Crossover electrónico

El crossover electrónico es más caro que el crossover pasivo. Y esto no sorprende si se tiene en cuenta que el primero divide la frecuencia con un microprocesador o un chip DSP.

Este crossover es un sistema flexible. Es decir, le permite elegir sus tipos de crossover preferidos y ajustarlos en consecuencia.

Además, obtienes un cambio instantáneo cuando ajustas las frecuencias de cruce. Además, si desea un crossover que le permita afinar un sistema de altavoces con canales de amplificación por altavoz, opte por uno con DSP avanzados. Además, la mayoría de los crossovers electrónicos básicos solo brindan capacidades de banda de salida de paso bajo y paso alto.

Principio de funcionamiento del circuito de cruce de altavoces

El sistema de circuito funciona con el sistema de filtrado. Entonces, cuando las señales de audio de entrada ingresan al circuito, el capacitor y el inductor las filtran.

Como se mencionó anteriormente, el capacitor generalmente tiene una baja reactancia a altas frecuencias. Y tiene una alta reactancia a bajas frecuencias.

En consecuencia, el condensador no permitirá las señales de baja frecuencia. Pero permitirá el paso de alta frecuencia. Entonces, así es como el condensador mueve el sonido envolvente de alta frecuencia al tweeter.

Dicho esto, puede calcular la reactancia de capacitancia con la siguiente fórmula:

• X_c =1/ (2πfC)

donde:

• C:capacitancia del capacitor
• F:es la frecuencia de la señal de audio

Por otro lado, el inductor tiene una baja reactancia a bajas frecuencias y una alta reactancia a altas frecuencias. Entonces, el inductor no permite señales de alta frecuencia. Pero permite las señales de baja frecuencia. Dicho esto, así es como el inductor canaliza las señales de baja frecuencia al woofer.

Con esta red, tiene una red cruzada de altavoces. Y los woofers son los encargados de reproducir a la perfección el sonido de baja frecuencia. Además, las pinzas producen sonidos de alta frecuencia de manera efectiva. Por lo tanto, si conecta estos dos altavoces en un sistema sobre un solo altavoz general, tendrá un mejor sistema.

Además, puede calcular la reactancia del inductor con la siguiente fórmula:

• X_c =2πfL

donde:

• f:frecuencia de la señal de audio
• L:es la inductancia del inductor

¿Cómo se construye un circuito de red cruzado de parlantes?

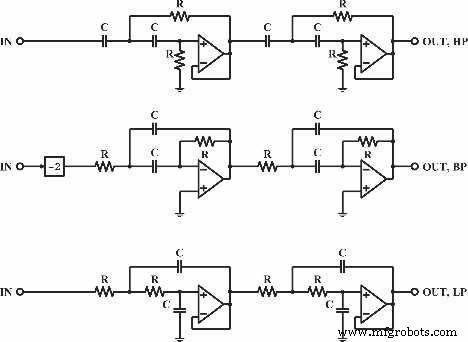

Diagrama del circuito cruzado del altavoz

Fuente:Research Gate ℅ René Christensen

Antes de comenzar a construir el circuito de red cruzado del altavoz de potencia del amplificador, es vital obtener los siguientes componentes:

• Inductor de 2,55 mH

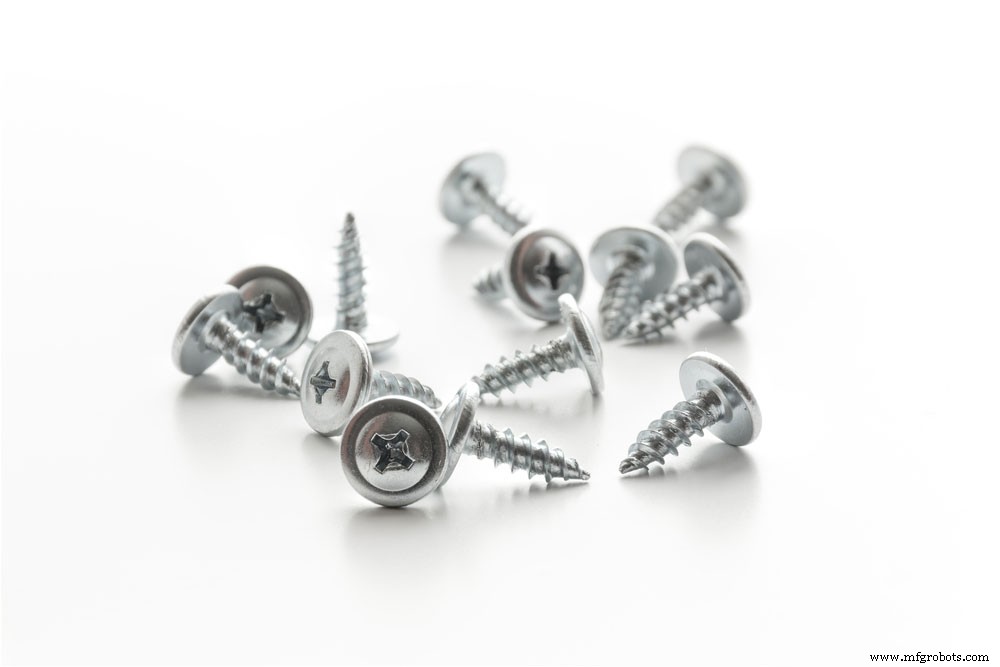

• Tornillos (10)

• Pegamento
• altavoz de graves
• Placa de circuito normal o acrílico de 1/4" de grosor (1)

• Banana Jacks (2)
• Tubo de plástico de 1/4” (4)
• Tablero duro
• Aparejo
• Condensador electrolítico de 39uF
• Twitter
• clavija de 3/4”
• Tuercas (2)

Con eso en mente, es crucial tener en cuenta que puede usar inductores y capacitores con valores más cercanos, si no puede encontrar estos valores exactos.

Diagrama de cableado cruzado de altavoces:pasos

Paso 1

Primero, debe consultar el diagrama de cableado cruzado del altavoz para comprender la conexión de los componentes. Y tienes que hacer esto porque los filtros tienden a liberar señales desfasadas a 180 ⁰ . Dicho esto, puede comenzar haciendo el cableado inverso para el woofer.

Paso 2

Entonces, si su woofer tiene menos sensibilidad en comparación con su pinza, agregue un L-pad. El L-pad es efectivo para reducir la diferencia de insensibilidad. A continuación, haga un devanado simple. Puede hacer esto con un tablero duro y un taco (3/4").

Paso 3

Luego, coloque su bobina completa en una plataforma. En consecuencia, sostendrá su inductor mientras se desenrolla. Afina tus bobinas. Mientras lo hace, recuerde que algunos de los factores afectarán la inductancia de su bobina. Algunos ejemplos son el diámetro del agujero, la estanqueidad y la altura del viento. Además, debe tener dos bobinas pequeñas y dos grandes.

Paso 4

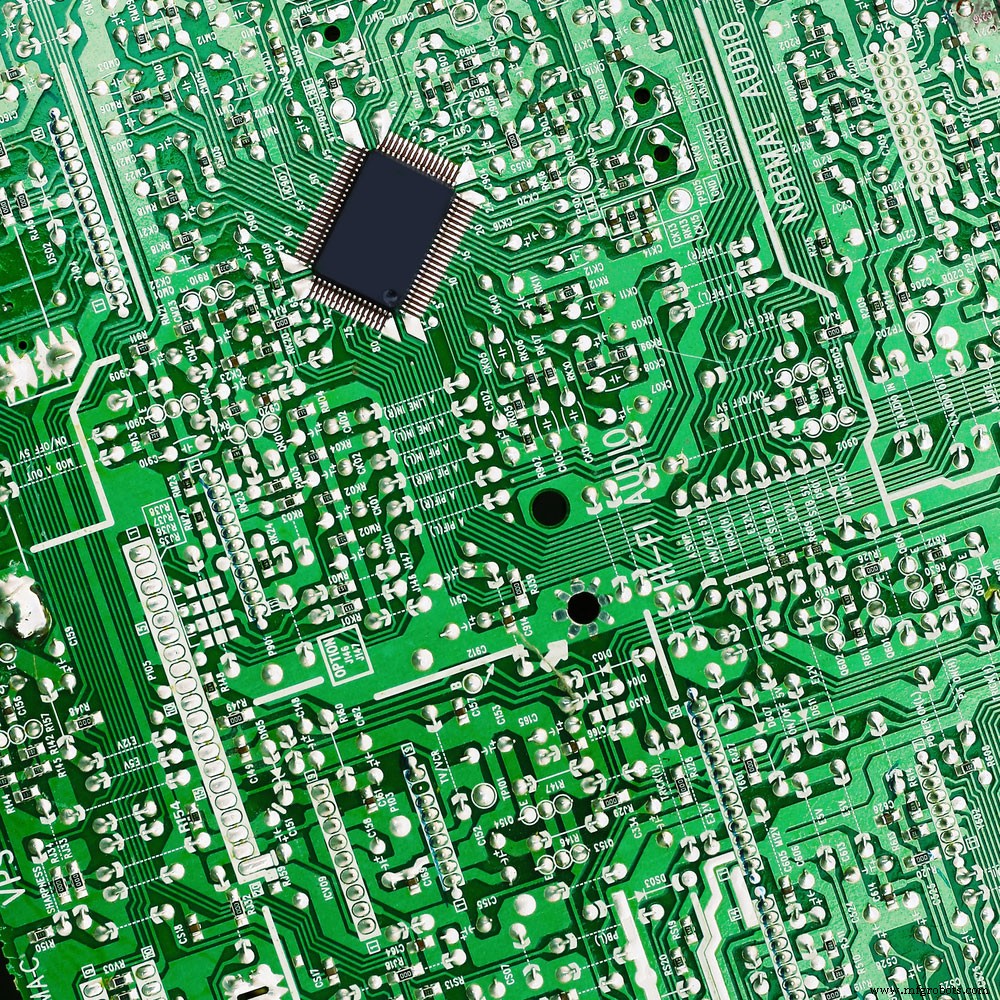

Consigue tu placa de circuito. Este componente suele tener agujeros en el medio. Y los orificios son para correas de amarre, que son efectivas para sujetar firmemente los capacitores y las bobinas. Entonces, cuando termine la tarea, tome nota de los agujeros en los bordes de la placa, ya que son los terminales de conexión.

Paso 5

Fije sus componentes de paso bajo firmemente en su placa de circuito. Además, si desea un resultado limpio que sea rápido y fácil de instalar, use los conectores banana. Puede arreglar las tomas detrás para conectar el cable de su altavoz. Luego, coloque dos tuercas en cada gato y asegúrelas con un poco de pegamento termofusible o pegamento súper grueso. De esa forma, las tuercas no se desprenderán.

Paso 6

Arregle los tubos de plástico de 1/4” en la caja antes de montar el tablero cruzado. Luego, inserte los tornillos, uno en cada esquina.

Paso 7

En esta etapa, debería ver los cables que salen de los conectores tipo banana en el lado derecho. Y en el lado izquierdo, deberías tener cables que van al tweeter y al woofer.

Conclusión

El diagrama de cableado cruzado del altavoz es uno de los pasos para comprender cómo conectar el dispositivo correctamente. Pero también es crucial prestar atención a los componentes que utiliza para configurar su altavoz cruzado. Y eso se debe a que determina en gran medida la calidad de los resultados finales.

¿Qué opinas sobre este proyecto de crossover de audio? ¿Necesita ayuda para obtener las mejores placas de circuito para su proyecto? No dude en comunicarse con nosotros.
