Entendiendo Circuitos Telefónicos: Componentes Principales y Funcionalidad

Si listas dispositivos electrónicos más importantes en vidas personas, imposible omitir móvil. ¿Por qué? Móviles son dispositivos más intrincados que usamos a menudo. Hoy procesan millones de cálculos/segundo (descomprimen/comprimen flujo voz). Reciben/transmiten muchos canales FM. Todo posible por circuito teléfono. Este artículo explica componentes principales placa circuito móvil, funcionamiento y más.

¡Empecemos!

Componentes Básicos de un Móvil

Componentes esenciales para entender funcionamiento:

Teclado y Pantalla LCD

Par vital de canales para comunicarte con teléfono.

Teclado y pantalla LCD móvil

Introduces datos/comandos pulsando botones. Pantalla LCD transmite datos no verbales: llamadas perdidas, mensajes, números marcados, etc. También maneja informes estado, comandos.

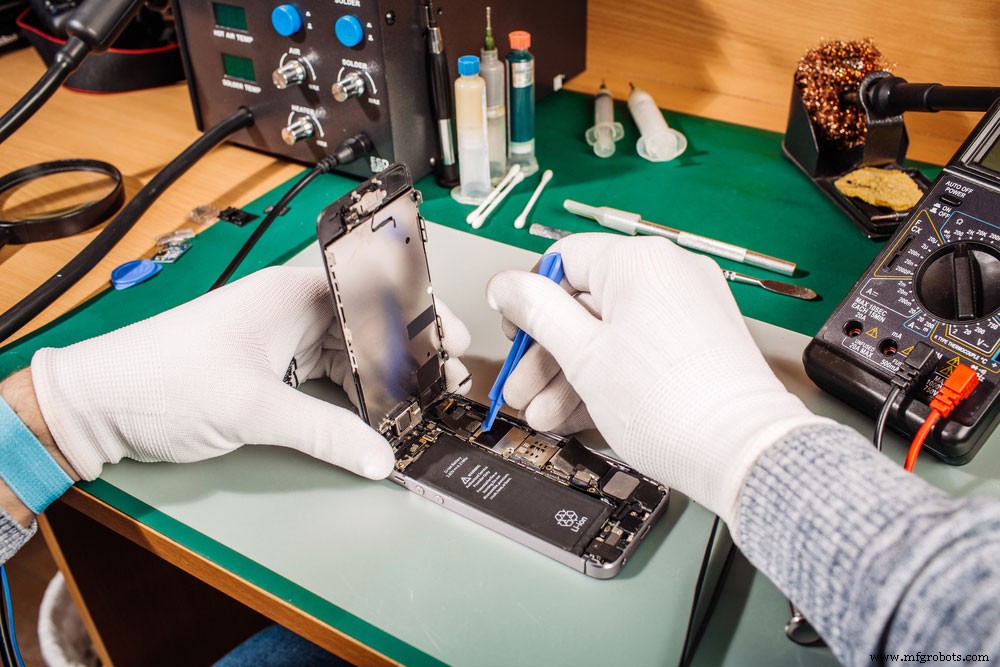

Técnico retirando pantalla LCD de móviles

Micrófono y Altavoz

Comunican mensajes de otros clientes. Hablas en micrófono → sonido a electricidad → señales digitalizan → transmiten vía antena.

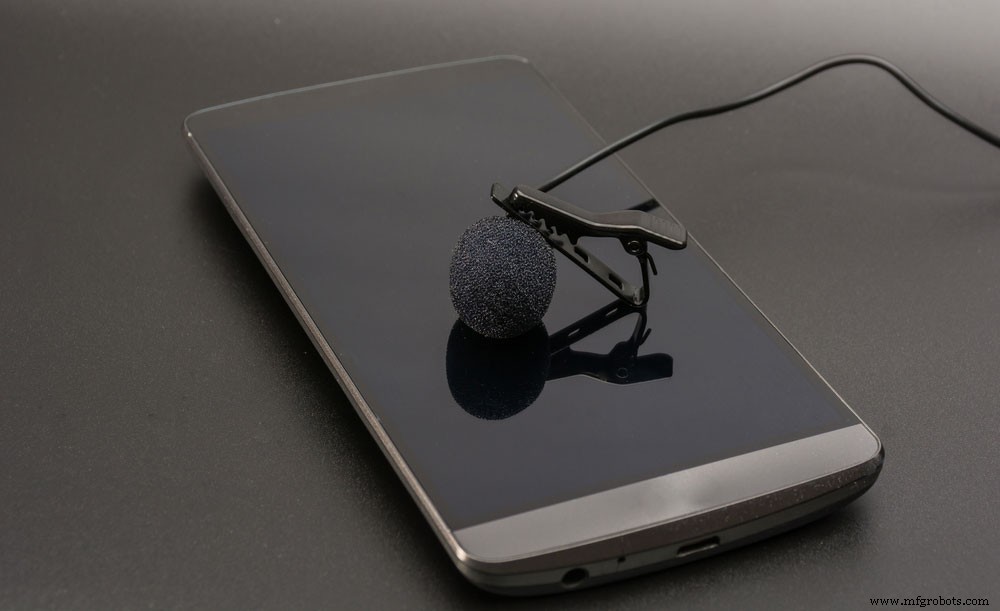

Micrófono y altavoz móvil

Cuando alguien te habla, señal llega a antena → se des-digitaliza → altavoz convierte señales eléctricas en sonido.

Placa de Circuito (Circuit Board)

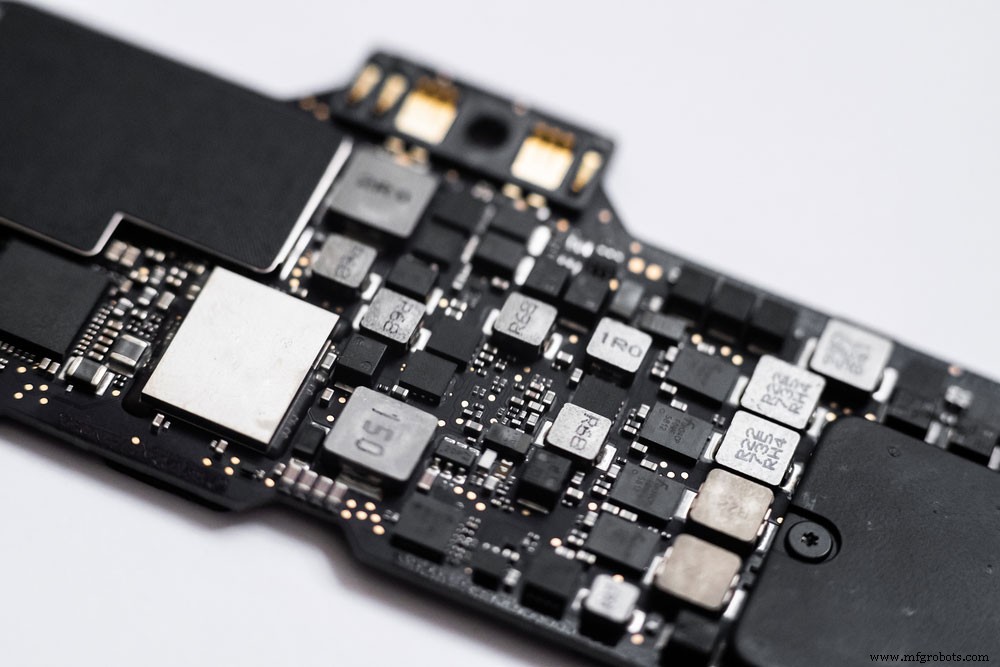

Placa circuito móvil

Controla funcionamiento teléfono. Incluye vibrador y zumbador alertan: tarjeta SIM, llamadas entrantes, emergencias, etc.

Batería y Antena

Batería da vida al móvil. Sin ella, nada funciona. Primera cosa que ves al abrir.

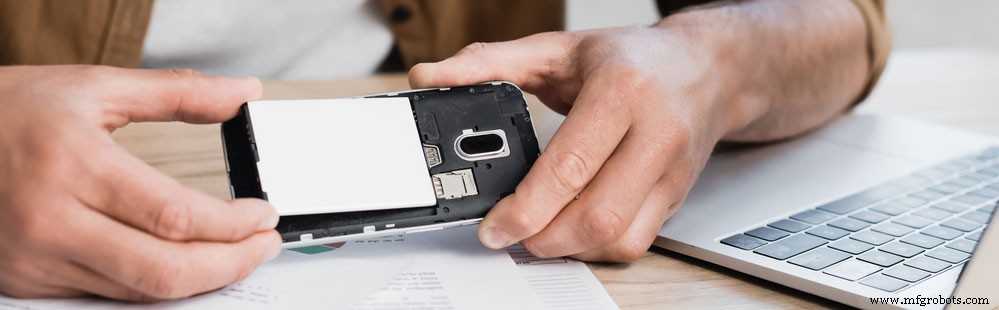

Batería móvil

Antenas: portal donde teléfono enlaza con otros. En la mayoría, antena tiene bobina cables circuito unidos a cubierta (extraíble), frágil.

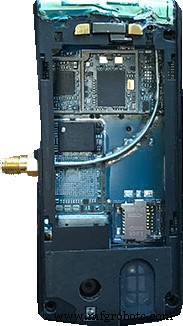

Antena móvil

Fuente: Wikiwand

¿Cómo Funcionan Placas Circuito Móvil?

Placa circuito es cerebro del teléfono. Ejecuta sistema completo trabajando con:

Chips Computadora

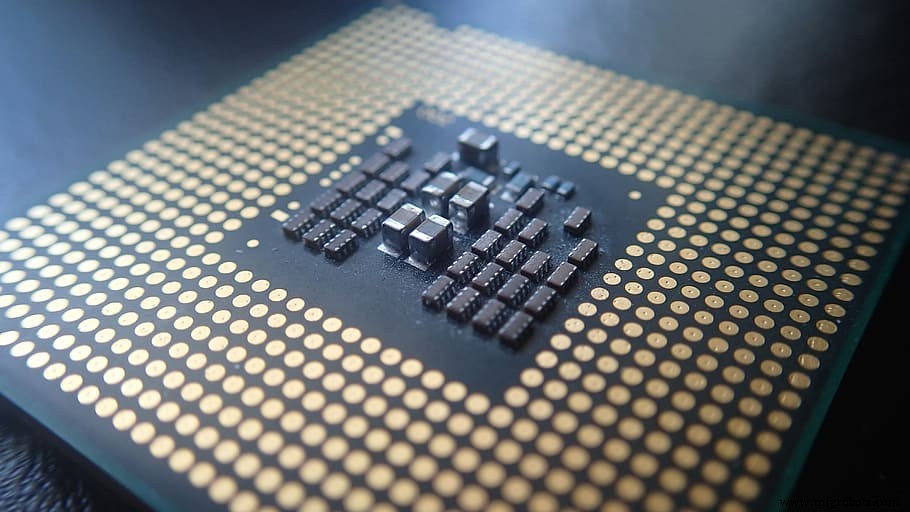

Chips computadora

Fuente: Piqsels

Placas tienen pocos chips. Responsables conversión digital-analógico y analógico-digital dentro placa.

Cambian señales audio salientes analógico→digital. Entrantes digital→analógico.

Procesador señal: 40 MIPS (millones instrucciones/seg). Manipulación cálculos rápida. Compresión/descompresión señal.

Memoria Flash y Chips ROM

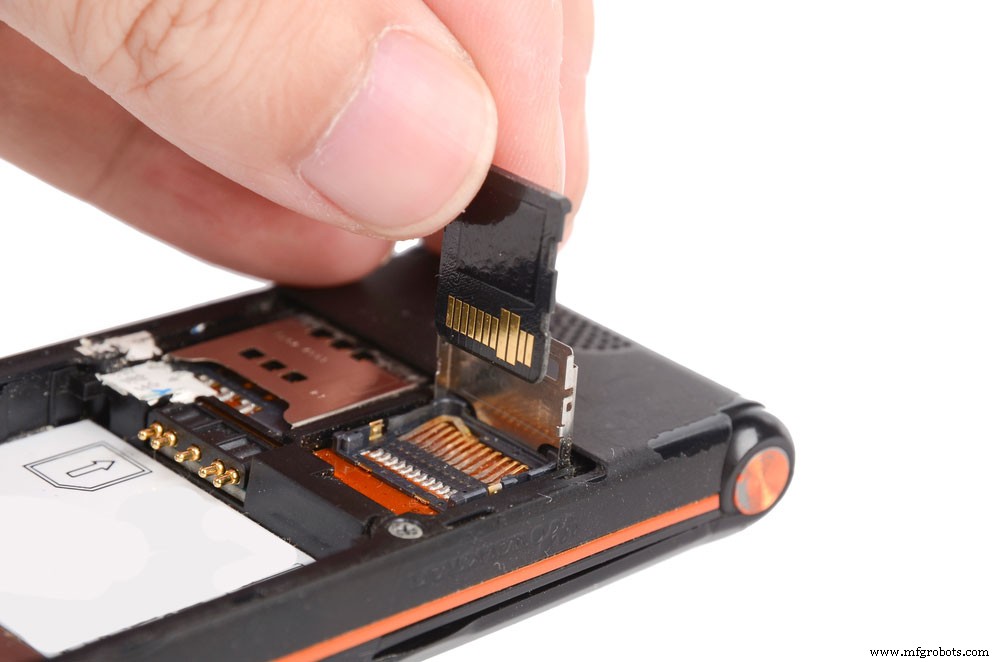

Chip memoria móvil

Ubicación almacenamiento teléfono. Guardan SO completo y opciones personalizables. Placa usa secciones potencia y radiofrecuencia para gestionar potencia y recarga.

También controlan diversos canales FM.

Microprocesador

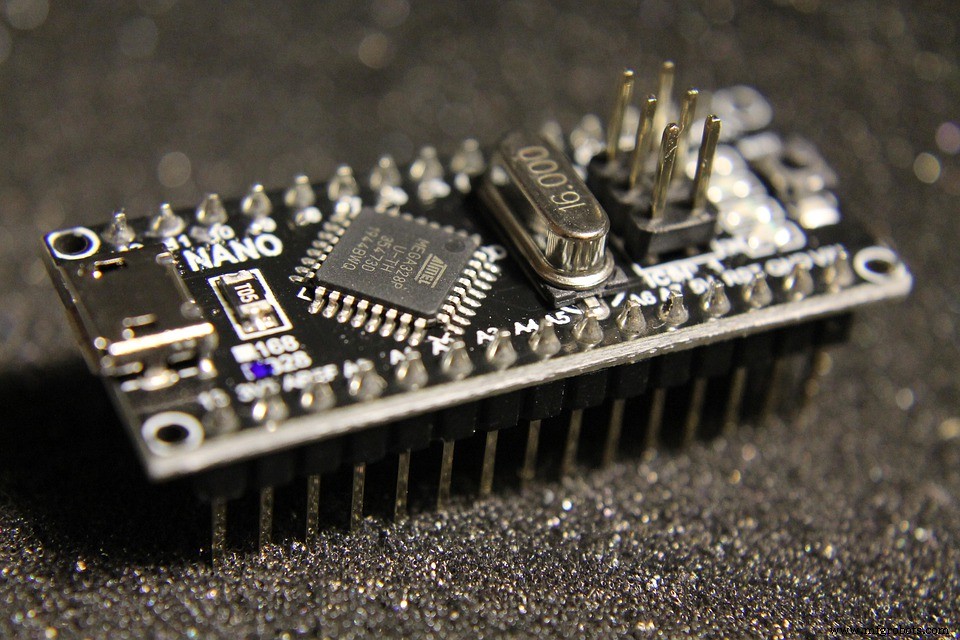

Microprocesador móvil

Fuente: Max Pixel

Maneja tareas teclado y pantalla. Atiende opciones comando y señales control. Interconecta funciones principales teclado.

Circuito Detector Simple de Móvil

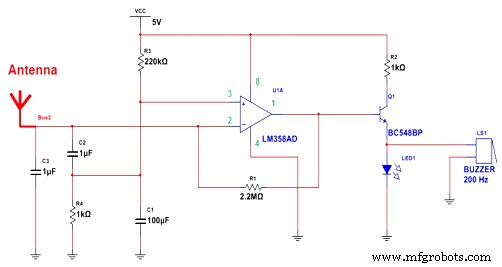

Circuito detector móvil

Fuente: Researchgate ℅ Hamzah M. Marhoon

Usa componentes pasivos y Op-amp. Partes necesarias:

• Condensadores: 0,22 µF cerámico (1), 100 µF/25 V electrolítico (1), 22 pF cerámico (3), 0,1 µF poliéster/cerámico (1)
• BC548 (1)
• Resistencias (¼ W): 1 kΩ, 100 kΩ, 2,2 MΩ, 1,2 MΩ (1 cada)
• Cable cobre (5 cm) – 1
• PCB
• LED rojo – 1
• Op-amp CA3130

Principio de Funcionamiento

No puedes usar detector RF ordinario para sintonizar circuitos LC. No ideales para detectar señales en frecuencia GHz de móvil.

Móvil: longitud onda 3,3-10 cm, frecuencia transmisión 0,9-3 GHz. Necesitas circuito detectar señales gigahercios para "mobile bug".

Proceso: condensador C3 (0,22 µF disco) capta señales RF móvil. Longitud patilla 18 mm con espaciado ~8 mm obtiene frecuencia deseada. Condensador disco actúa como pequeña antena bucle GHz. Atrapa señales RF.

Op-amp conecta con C3, combinando entradas inversora y no inversora → conversor corriente-voltaje.

Versión CMOS: entrada usa MOSFET canal P protegidos gate. Baja corriente entrada, alta velocidad, alta impedancia entrada.

Transistor salida CMOS mueve voltaje salida ~10 mV de cada terminal suministro. C3 con inductancia patilla actúa como línea transmisión interrumpe señales móvil.

Condensador genera campo. Almacena/transfiere energía (corriente mínima) a entrada IC1. Distorsiona info balanceada IC1 y cambia campo a voltaje salida correspondiente.

Segunda Etapa

R1 (alta resistencia) y C4 aseguran entrada inversora estable → salida oscila fácilmente a estado alto. R2 da camino descarga C4. Cuando salida alta, R3 (resistencia realimentación) hace entrada inversora alta.

Conecta C5 entre patillas 8 y 1 IC1 → control ganancia y compensación fase para mejorar respuesta frecuencia.

Cuando C3 detecta señal detector móvil, LED indica salida alta/baja. Monostable timer dispara vía C7. C6 retiene polarización base transistor para conmutación rápida.

Condensadores y resistencias (partes temporización bajo valor) generan retardo corto. Ensamblas compactamente en PCB estándar y colocas en caja pequeña o carcasa móvil viejo.

Aplicaciones

• Detectar móviles en entorno
• Descubrir móviles robados
• Encontrar móviles espía con transmisión no autorizada video/audio

Limitaciones: detector corto alcance.

Reflexiones Finales

Circuitos teléfono juegan papel crucial como cerebro móviles. Funcionan iniciando otros componentes: batería, LCD, teclado, altavoz, etc.

Puedes montar detector móvil simple para descubrir robados, teléfonos de escritorio o espías en rango diámetro específico.

Proyecto tiene inconveniente: detector corto alcance. Puede no detectar móvil lejos del rango.

¿Necesitas ayuda construyendo detector móvil simple? ¿Quieres mejor circuito teléfono para proyectos? Contáctanos.
