distribución de pines lm317:la guía definitiva

Actualmente existen en el mercado muchos componentes de reguladores de voltaje que se integran en un circuito electrónico. Cada uno de ellos proporciona capacidades de ajuste de voltaje, pero veremos el pinout LM317. En general, este dispositivo económico le permite ajustar el voltaje a través de su pin ajustable. Sin embargo, requiere dos resistencias para realizar esta tarea. También contiene características esenciales que lo hacen aplicable para la electrónica de alta potencia. Además, este dispositivo puede suministrar una clasificación de corriente de 1,5 A sobre 37 V.

Comprender este tema puede parecer bastante confuso al principio, y es por eso que elaboramos este artículo. ¡Así que echemos un vistazo!

1. ¿Qué es lm317?

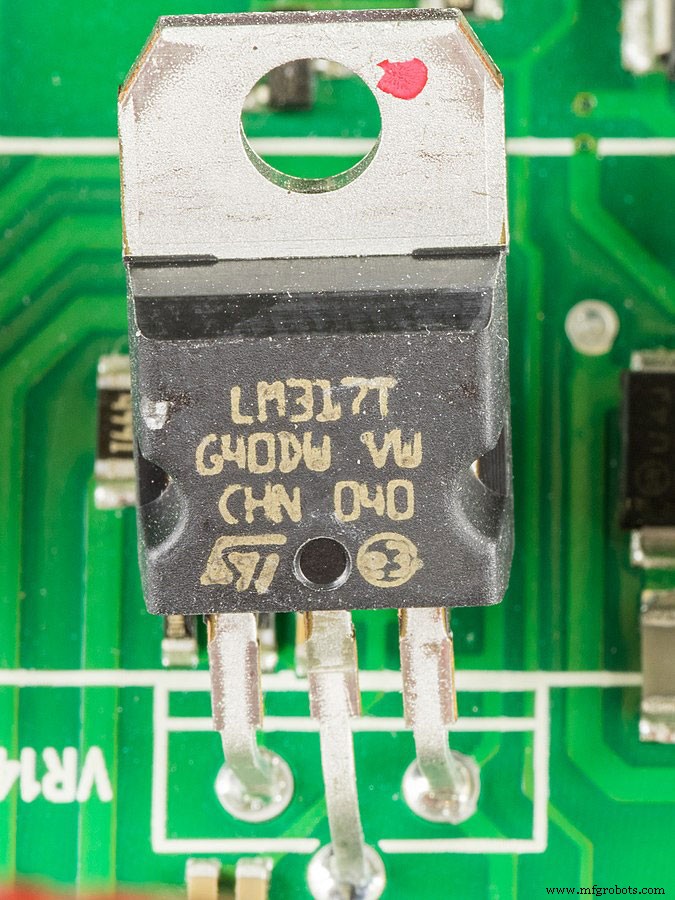

El componente LM317

LM317 sirve como un regulador de voltaje positivo de tres terminales. El componente proporciona capacidades de ajuste de voltaje y suministra hasta 1,5 A sobre 1,25 V a 37 V. Además, solo necesita dos resistencias para configurar el voltaje de salida. Además, el regulador contiene una regulación de línea de 0,01 % junto con una regulación de carga de 0,1 %. También cuenta con protección de sobrecarga térmica, protección de región de operación segura y limitación de corriente. Además, la protección contra sobrecarga seguirá funcionando cuando el terminal ajustado se desconecte.

2. Pin Descripción de LM317 y características

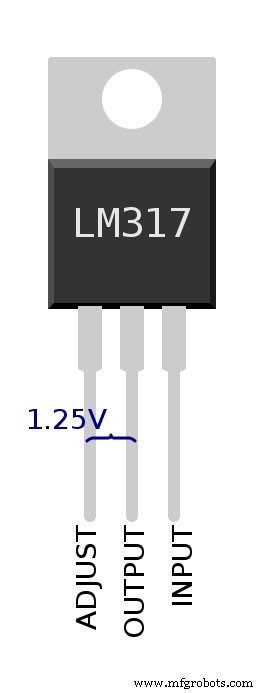

El pinout LM317 con los 12,5 V marcados

Fuente:Wikimedia Commons

Detallamos la descripción del pin LM317 en la siguiente tabla:

PIN	Nombre de PIN	Descripción
1	Ajustar	Pin de ajuste de voltaje de salida.
2	Tensión de salida	El pin generalmente recibe el voltaje de salida regulado del pin ajustado.
3	Tensión de entrada	Este pin recibe el voltaje de entrada regulado.

También puede echar un vistazo a las siguientes funciones:

• Rango de voltaje ajustable de salida de 1,25 V a 37 V
• Protección contra sobrecarga térmica
• Protección contra cortocircuitos
• Protección contra sobrecalentamiento
• Corriente de reserva baja
• Proporciona una clasificación de corriente de salida de 1,5 A
• Asequible
• Confiabilidad para aplicaciones comerciales
• Voltaje de entrada máximo de 40 V CC

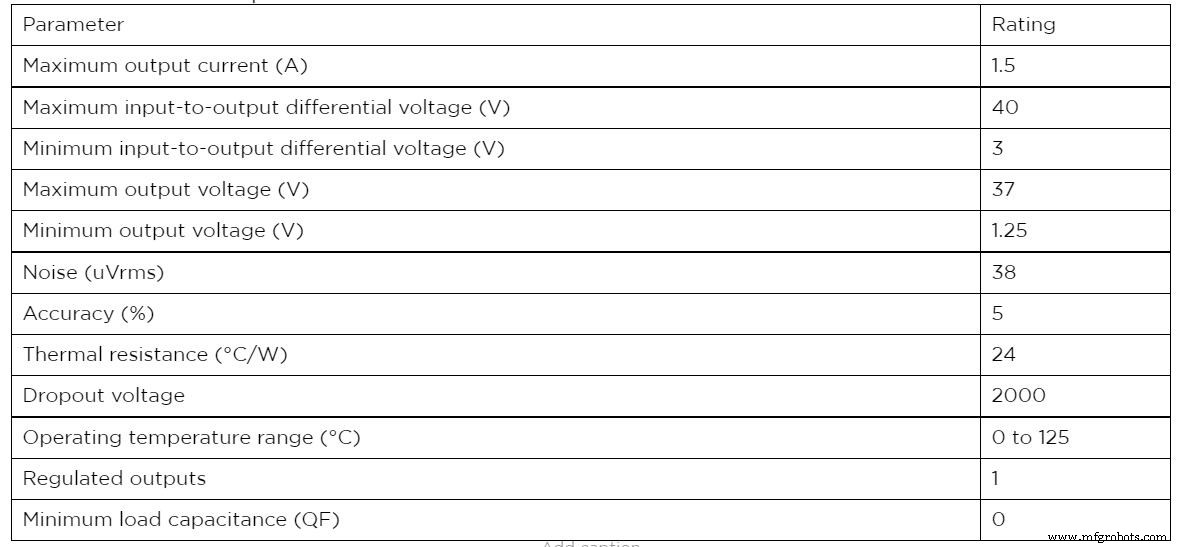

3. Especificaciones LM317

4. Alternativas LM317

Algunas alternativas de LM317 incluyen lo siguiente:

• LM117
• LM217
• LM1086-ADJ
• LT1086-ADJ
• LT1117-ADJ
• B29150
• LM338
• LM1084-ADJ
• LM7805
• LM7806
• LM7809
• LM7812
• LM7905
• LM7912
• LM117V33
• XC6206P332MR

Algunos circuitos integrados ofrecen distintas configuraciones de pines desde LM317. Sería útil si verificara las configuraciones de los pines antes de la implementación del circuito.

5. Aplicaciones LM317

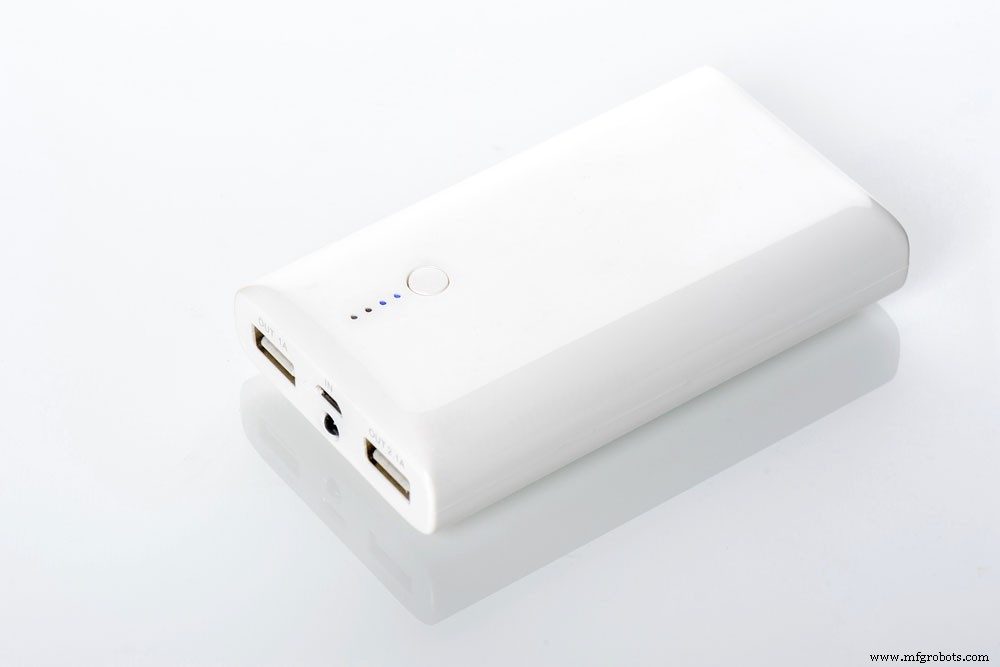

Un banco de energía cuenta con un componente LM317.

El componente LM317 tiene una amplia gama de aplicaciones, que incluyen:

• Circuitos reductores de tensión
• conmutador Ethernet
• Refrigerador
• Lector RFID
• Lavadora
• Recolectores de energía
• reproductor de DVD
• PC de escritorio
• Cargador de batería
• Banco de energía
• Convertidor de CC a CC
• Circuito limitador de corriente
• Regulación de voltaje positivo
• Circuito de polaridad inversa
• Circuito de control de motores
• Rayos X
• Controlador lógico programable

6. Cómo usar LM317

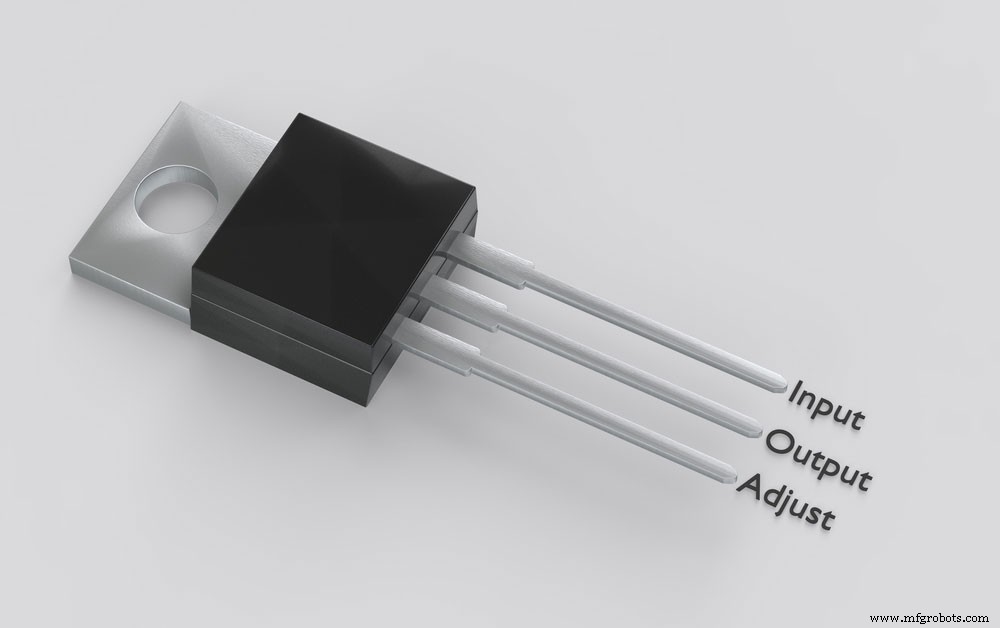

El LM317 integrado en un circuito

Fuente:Wikimedia Commons

Este componente LM317 forma y regula 1,25 V entre los pines de salida y ajuste. Puede modificar la salida con dos resistencias conectadas entre la salida y el pin de entrada. Además, dos condensadores de desacoplamiento pueden conectarse a un circuito. Esta integración puede eliminar el acoplamiento no deseado y evitar el ruido. Mientras tanto, un condensador de 1 µF se conecta a la salida, aumentando la respuesta transitoria. Luego, puede hacer que funcione como un regulador variable haciendo clic en un potenciómetro en el pin ajustable. La resistencia y el potenciómetro trabajan juntos, produciendo una diferencia de potencial que regula la salida.

7. Calculadora de voltaje/resistencia LM317

Deberá realizar cálculos para el valor de salida de voltaje

Puede calcular el voltaje de salida (V_out ) con la siguiente ecuación. Se basa en ambos valores de resistencia externa R₁ y R₂ .

Aunque puede configurar el R₁ valor a 240 Ohmios (recomendado), también se puede programar entre 100 a 1000 Ohmios. Luego, debe ingresar el R₂ para realizar cálculos de voltaje de salida. Utilice un valor de 1000 ohmios para R₂ en este caso. Los valores anteriores completan la fórmula como se muestra a continuación:

Con la misma fórmula, puedes calcular el valor de R2. Necesitará el valor del voltaje de salida. Entonces, si su voltaje de salida se establece en 10 V, entonces puede calcular el valor R2 con el siguiente método:

10 =1,25x(1 + R2/240)

=> R2 =1680 ohmios

8. Ejemplos de circuitos LM317

Eche un vistazo a tres ejemplos de un componente LM317 en un circuito:

Fuente de alimentación de CC variable

Diagrama de circuito de una fuente de alimentación de CC variable

Esta fuente de alimentación de CC variable generalmente permite al usuario ajustar el voltaje de 1,25 V a 30 V y corrientes de 1 A. En efecto, funciona como una fuente de alimentación en lugar de una batería AA de 1,5 V.

El transformador (T1) reduce la corriente de AC 220V a AC 24V. Posteriormente, se distribuye al puente rectificador de diodos, D1 a D4. El condensador de filtro C1 almacena un voltaje nominal de CC de 35 V. Mientras tanto, el pin de ajuste del IC1 ajusta el voltaje de salida para el VR1. Luego, el VR1 controla el voltaje de CC de 1,25 V a 30 V o 37 máx. a 1,5 A.

Reemplazo de batería USB

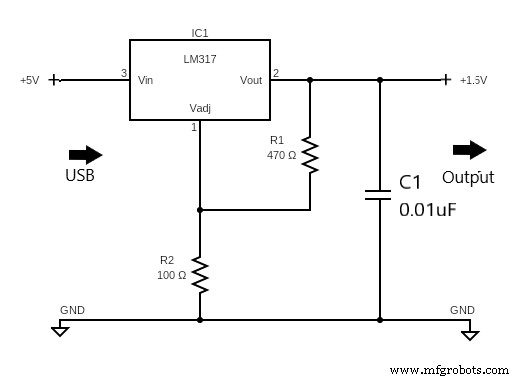

Diagrama del circuito de reemplazo de la batería USB

También puede usar este circuito de reemplazo de batería USB como fuente de alimentación y, por lo general, reduce el voltaje de entrada de 5 V (puerto USB) a una salida máxima de 1,5 V/1,5 A. Todo el proceso ocurre a través de un regulador de voltaje de CC LM317 y también funcionará bien con resultados de 3V. Además, este circuito cuenta con dos resistencias que ajustan el voltaje de salida del LM317 a través del pin de ajuste. Una resistencia (R₁ ) tiene una clasificación de 470 ohmios y la segunda resistencia (R₂ ) tiene una clasificación de 100 ohmios.

En general, este circuito sirve como reemplazo de la batería para alimentar dispositivos electrónicos compatibles con USB. Por ejemplo, puede conectar un reproductor de música para escuchar algunas melodías si la batería se agota.

Cargador de batería Nicad con LM317T

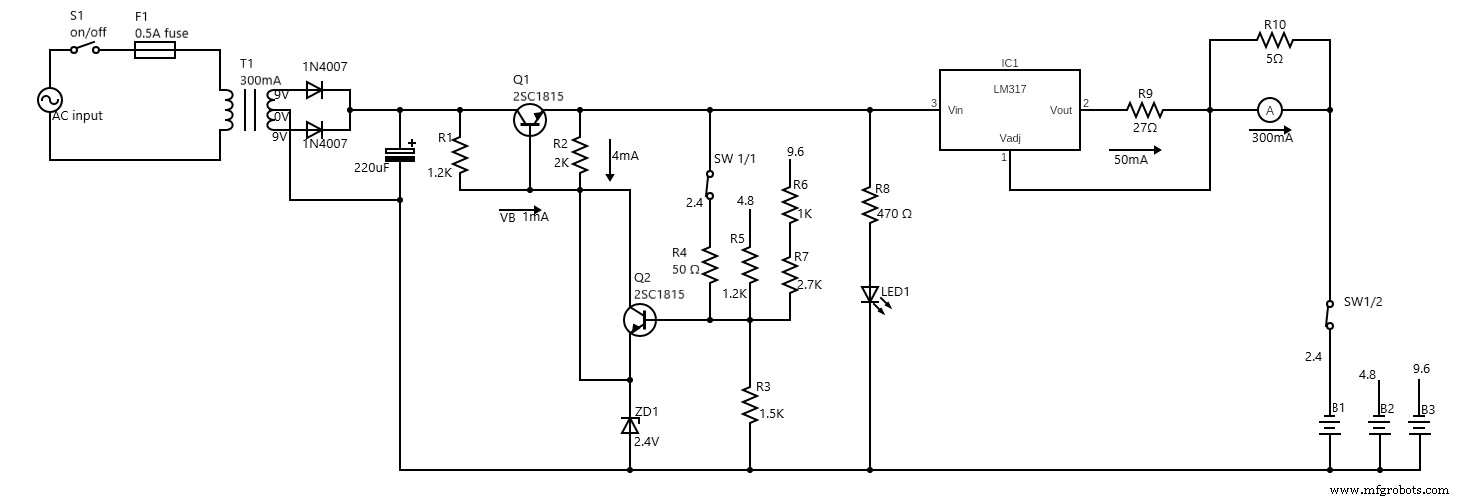

Diagrama del circuito del cargador de batería NiCAD con el LM317

Este circuito le permite cargar una batería NiCD de 2,4 V, 4,8 V y 9,6 V. El devanado secundario del transformador se ajusta a 9V/300mA. Mientras tanto, el capacitor de 220uF 25V sirve como filtro para suavizar el voltaje. Un circuito regulado ajusta el voltaje en cada uno de los niveles de la batería.

Además, el circuito cuenta con un LED para determinar cuándo se activa. La resistencia R8 restringe la corriente del LED1. Además, un amperímetro se conecta al curso para determinar el estado de carga de la batería. Al principio, mostrará un viento fuerte. Pero cuando la batería se carga, muestra cero. El componente SW1 le permite seleccionar el voltaje que carga la batería.

Resumen

En general, el LM317 presenta muchas aplicaciones prácticas en circuitos. Brinda la capacidad de suministrar una corriente de 1.5A sobre 1.25V a 37V. No solo eso, sino que requiere dos resistencias externas con la clasificación adecuada para establecer el voltaje de salida. Con eso en mente, este componente también cuenta con tres pines, que incluyen la entrada, la salida y la hebilla ajustable. Cada pin proporciona características únicas. Por ejemplo, el pin de entrada recibe voltaje de entrada regulado. Mientras tanto, el pin de ajuste cambia el voltaje y lo distribuye al pin de salida. Todo este proceso lo hace útil para la regulación de voltaje.

¿Tiene alguna pregunta sobre el componente LM317? ¡No dude en contactarnos!
