PCB de una sola cara:la guía definitiva para ahorrar más

¿Qué es una PCB de un solo lado y cómo se puede usar para mejorar la electrónica?

Muchos se han hecho esta pregunta, y existe cada vez más evidencia de que es una buena idea aprender y usar PCB de un solo lado para crear ciertos componentes electrónicos.

Hay bastantes experimentos y hallazgos que indican que el uso de PCB en determinados productos electrónicos puede ahorrarle dinero y materiales al fabricante.

Si está interesado en explorar formas más rentables de crear dispositivos electrónicos, considere una placa de circuito impreso de un solo lado.

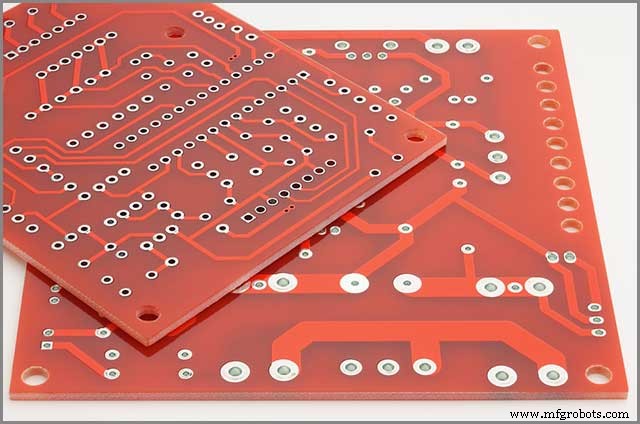

1. PCB de un solo lado —¿Qué es un PCB de un solo lado?

Las placas de circuito impreso pueden tener hasta 20 capas de material conductor. Cuantas más capas o "lados" se necesitan, más complicado es el dispositivo electrónico.

El propósito de estas capas es compartir las rutas de los circuitos a través de la PCB, y las PCB de un solo lado solo tienen una de estas "capas", lo que significa que ninguna de estas rutas de circuitos se comparte. Significa que cada línea del circuito tiene su manera.

Si está desarrollando y fabricando PCB para electrónica con baja densidad, es posible, y mucho más rentable, utilizar PCB de un solo lado.

Apilamiento de PCB de un solo lado.

Los procedimientos de apilamiento de una placa de circuito impreso de un solo lado son los siguientes.

La máscara de soldadura forma la superficie de la placa de circuito impreso de un solo lado en ambos lados. Debajo hay una capa de cobre que actúa como conductor. Debajo está el sustrato que aísla la carga creada por la capa de cobre.

Para evitar una sobrecarga, las capas de cobre solo existen por encima del sustrato y no por debajo.

2. PCB de un solo lado —Proyectos de PCB de un solo lado

Como se mencionó anteriormente, las PCB de un solo lado están diseñadas para electrónica de baja densidad. No sería una buena idea usar una PCB de una sola cara para un dispositivo electrónico con una densidad más alta.

Si un dispositivo electrónico utiliza datos y algoritmos para operar, es probable que tenga una mayor densidad. Si bien todos los dispositivos electrónicos necesitan cargos, los PCB se encargan de administrarlos. No todos los dispositivos electrónicos se basan en datos y algoritmos.

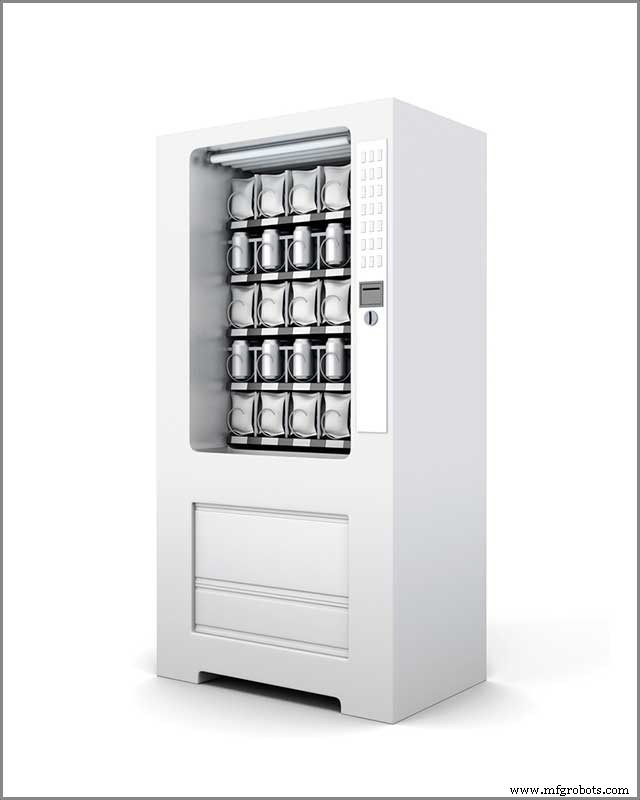

Si los componentes electrónicos que está fabricando PCB no requieren una conexión de datos para funcionar, se les puede conectar un PCB de un solo lado. Muchos de estos dispositivos existen, desde cámaras digitales hasta máquinas expendedoras y equipos de vigilancia.

Al fabricar PCB para dispositivos que no son complicados, muchos fabricantes usan PCB de doble capa o más. Algunos lo hacen por pereza y otros lo hacen porque creen que no tienen otra alternativa.

Es posible usar PCB de un solo lado en la electrónica que muchos creen que requiere PCB de varias capas. Esto tiene muchas ventajas, como descubrirá.

3. Características y beneficios (ventajas) de los PCB de un solo lado

A pesar de que se consideran poco convencionales, el uso de PCB de un solo lado tiene muchas ventajas y beneficios. Si algo le da el incentivo para ver si algunos de los dispositivos que fabrica PCB son compatibles con PCB de un solo lado, estos deberían ser.

Garantizado para ahorrar dinero, tiempo y papeleo.

Este debería ser obvio. Los PCB de un solo lado usan muchos menos materiales que los PCB con más capas o lados, lo que ahorra dinero y ahorra tiempo y papeleo al pedir estos materiales.

El margen de error al diseñar una placa de circuito impreso de un solo lado es mucho menor.

Aquí está el mayor problema con los PCB multicapa:el margen de error al diseñarlos es pequeño. Pueden surgir muchas complicaciones al diseñar cualquier PCB, pero no están tan presentes ni son tan perjudiciales cuando se diseña una PCB de un solo lado. Si bien aún pueden existir, son mucho más fáciles de microgestionar.

El margen de error más bajo significa que las PCB de un solo lado son mucho más simples y fáciles de entender

Los diseñadores más nuevos tendrán dificultades con los PCB de varias capas. Hay que juntar muchos materiales; los orificios pasantes deben alinearse perfectamente y el proceso de soldadura también es muy complicado.

Ninguno de estos problemas está presente en una PCB de un solo lado, ya que son mucho más sencillos en su diseño y son; por lo tanto, es mucho más fácil entender su dinámica de diseño.

Los usos de PCB de un solo lado son amplios. Muchos se sorprenden de lo que puede hacer una placa de circuito impreso de un solo lado.

4. PCB de un solo lado —¿Dónde se utilizan los PCB de un solo lado? Explorando la aplicación de PCB de un solo lado

A pesar de haber existido durante más de medio siglo, los PCB de un solo lado todavía se usan y se usan en dispositivos que nadie adivinaría jamás.

Lo anterior, microondas digitales, es solo un ejemplo. Hay docenas más.

A los fabricantes les gustan las placas de circuito impreso de una sola cara porque son fáciles de fabricar con materiales muy económicos.

En una era en la que todo el mundo quiere buscar métodos de bricolaje (hágalo usted mismo) para fabricar cosas, las PCB de un solo lado son mucho más fáciles de fabricar con materiales estándar.

Sorprendentemente, incluso algo como las unidades de aire acondicionado, que parecen increíblemente complicadas, pueden utilizar PCB de un solo lado, como muestra esta cita.

Esta serie de testimonios demuestra lo convenientes que pueden ser las PCB de un solo lado.

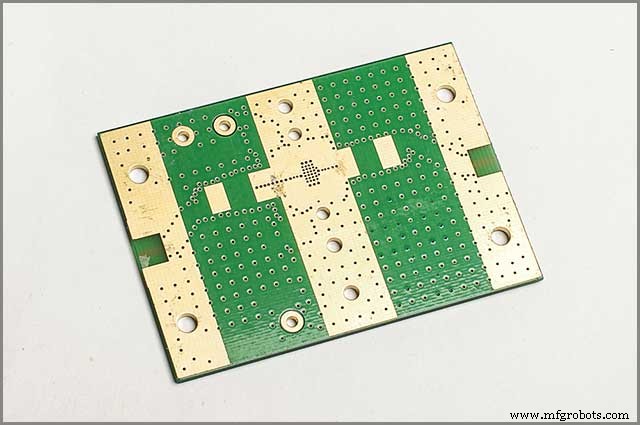

5. ¿Cuál es la diferencia entre una placa de circuito impreso de una sola cara y una placa de circuito impreso de doble cara?

Aunque ambos son comunes, existen muchas diferencias entre una placa de circuito impreso de una sola cara y una placa de circuito impreso de dos caras.

Tanto las PCB de una sola cara como las de doble cara utilizan tecnología de montaje superficial, que contiene cobre conductor y sus componentes. En una placa de circuito impreso de una sola capa, estos componentes se montan en un solo lado de la placa, con las conexiones de cableado en el otro lado de la placa.

Los PCB de doble cara siguen los mismos sistemas de cableado y cobre, con la única diferencia de que tienen pistas que contienen una capa superior e inferior. Debido a esto, los caminos se cruzarán, lo que permitirá que la placa se conecte a dispositivos electrónicos que requieran una mayor densidad.

Debido a la falta de complejidad, la fabricación de PCB de un solo lado es más fácil, rápida y económica, como se explica más adelante.

Aún mejor, cada vez más expertos en electrónica están descubriendo que los mismos dispositivos que se pensaba que requerían PCB de dos lados pueden usar PCB de un solo lado. Como se mencionó anteriormente, los microondas y las máquinas expendedoras pueden funcionar con PCB de un solo lado en sus circuitos.

¿Por qué es esto?

La respuesta es fácil. Recuerda que lo único que realmente requiere mucha potencia y circuitos complicados son los dispositivos que envían y reciben información constantemente.

Muchos dispositivos requieren PCB de doble cara que no las necesitan. En estos dispositivos, se utilizan PCB de doble cara para hacer las cosas menos complejas. Es posible reemplazarlos con PCB de un solo lado con solo un poco de trabajo.

Si sabe esto, puede ahorrar mucho dinero en la fabricación utilizada en PCB de un solo lado.

6. PCB de un solo lado —El precio de los PCB de un solo lado

Una placa de circuito impreso de un solo lado es fantástica porque es simple y se puede usar para el cableado en muchos dispositivos.

Entonces, ¿cuánto cuestan?

Solo se necesitan cuatro materiales para construir una placa de circuito impreso de un solo lado:el sustrato, la capa de cobre, la máscara de soldadura y la serigrafía. Eso es todo.

Además de lo que necesitan las PCB de un solo lado, las PCB de dos lados también requieren muchos más materiales para construirse.

Ni siquiera tiene en cuenta las placas de circuito impreso multicapa, que requieren docenas de materiales.

Conclusión

Los PCB de un solo lado están infrautilizados debido a los cambios actuales en tecnología y electrónica.

Sin embargo, aún se pueden usar y se pueden usar para todo tipo de dispositivos electrónicos que no requieren circuitos complicados.

Incluso los dispositivos que muchos creen que requieren PCB de dos lados pueden funcionar perfectamente en PCB de un solo lado con solo un poco de trabajo.

Si ha decidido utilizar más PCB de una sola cara en la electrónica, póngase en contacto con nosotros. Tenemos una impresionante colección de materiales y nuestros servicios lo ayudarán a resolver cualquier problema que pueda tener con su placa de circuito impreso de un solo lado.
