10 preguntas clave al elegir un servicio de fabricación de PCB

Los circuitos impresos (PCB) son el corazón de todo dispositivo electrónico. Ya sea para un proyecto personal o para producción en volumen, debes asociarte con una empresa de fabricación que garantice resultados. Pero, ¿conoces los aspectos críticos a evaluar?

Hacer las preguntas adecuadas es esencial para obtener PCB funcionales y de alta calidad. En este artículo abordamos las 10 preguntas fundamentales para tu servicio de fabricación.

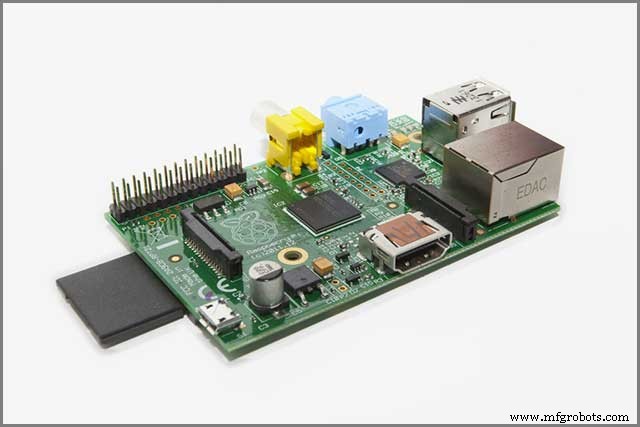

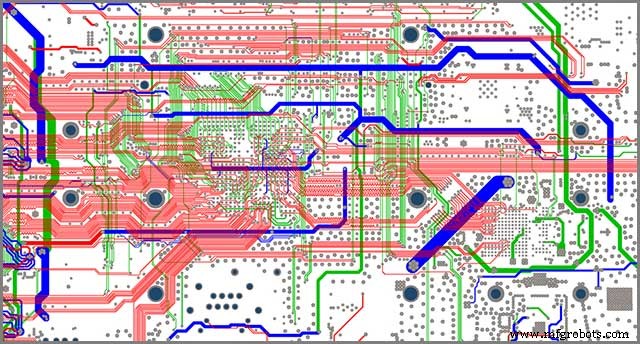

1. Diseño y layout del PCB

Antes de fabricar, debes diseñar el PCB considerando múltiples factores. La primera etapa es preparar el esquemático y subirlo a un software de evaluación de integridad de señal, ya que corregir errores tras la fabricación es complejo. Usa software fiable como Eagle, Altium Designer, Circuit Maker, AutoCAD, etc.

Los PCB son la revolución en electrónica: plástico fabricado con pistas de cobre en lugar de cables, lo que los hace compactos y fiables. Los componentes se sueldan para mayor robustez, y la precisión controlada por ordenador minimiza cortocircuitos y cableado erróneo.

¿Qué puede hacer un fabricante de PCB por ti?

PCB estándar

Producto básico y eficaz usado en telecomunicaciones, seguridad, audio/video, displays LED, control de procesos, señalización vial, iluminación, etc. Disponibles en 1, 2 o hasta 24 capas, con prototipado rápido.

PCB con base metálica (MC-PCB)

Los LED generan mucho calor; los PCB estándar no lo disipan bien. Los MC-PCB se especializan en disipación térmica, alargando la vida de los LED.

1. ¿Cómo garantizar un esquemático PCB preciso y sin errores?

El esquemático define la función y ubicación de componentes. Uno sin errores es crucial. Elige el tamaño de panel adecuado para minimizar longitud de pistas, desperdicio de material y coste. Si vas a producción en serie, optimiza el diseño para ello. Usa la cuadrícula (grid) correcta para que los componentes encajen y evitar fallos. Aplica Design Rule Check (DRC) en cada paso, no solo al final, para evitar acumulación de errores.

2. ¿Cuáles son las mejores prácticas para la colocación de componentes?

Cada componente tiene su lugar óptimo considerando ruido eléctrico, gestión térmica y funcionalidad. Orden habitual: conectores → circuitos de potencia → circuitos de precisión → componentes críticos → resto. Identifica puntos de prueba críticos y coloca componentes de aplicación cerca para detectar fallos rápido. La serigrafía (silkscreen) simplifica la fabricación: marca elementos, direcciones de conexión y funcionalidades.

3. ¿Qué ancho de pista (trace width) debes usar?

Las pistas son líneas de cobre que conectan componentes. Su ancho limita la corriente máxima antes de dañarse. Al circular corriente, la pista se calienta por su resistencia intrínseca; si sube demasiado, se quema.

Ancho mínimo recomendado: 1,0 mm/A para PCB comunes con cobre de 1,0 oz/ft². También puedes usar la fórmula IPC-2221:

Area[mils²] = (Current[Amps] / (k × (Temp_Rise[°C])^b))^(1/c)

Capas internas: k=0,024, b=0,44, c=0,725
Capas externas: k=0,048, b=0,44, c=0,725

Válido hasta 35 A, subida de 10-100 °C, y 0,5-3 oz/ft² de cobre.

2. Especificaciones del PCB

Durante la fabricación debes definir varios parámetros. Te explicamos diferencias y ventajas para que decidas.

4. ¿Cómo elegir entre PCB de una cara y de dos caras?

PCB de una cara (Single-sided)

Cobre y componentes en una cara, conexiones en la otra. Usados en impresoras, cámaras, calculadoras, radios. Fabricación simple, bajo coste, pocos errores, producción rápida en volumen. Ideales para diseños de baja densidad y no complejos.

PCB de dos caras (Double-sided)

Pistas en ambas caras (top/bottom), componentes y cobre en las dos. Permiten cruce de pistas, adecuados para alta densidad, sin soldadura punto a punto. Fabricación más compleja, pero alta demanda en equipos de mayor tecnología (máquinas expendedoras, iluminación, amplificadores, salpicaderos de vehículos). Reducen tamaño de placa al usar ambas caras, abaratando coste unitario.

5. ¿Cómo seleccionar el material base (core/substrato)?

El sustrato es la base no conductora que da rigidez. El material determina rendimiento, integración, durabilidad y propiedades térmicas, eléctricas y mecánicas (flexibilidad, resistencia térmica, constante dieléctrica, resistencia a tracción, fuerza dieléctrica, adhesión).

FR-4

El más usado. Lámina de epoxi reforzada con fibra de vidrio. «FR» = retardante de llama, resistente al agua. Excelente relación resistencia/peso.

PTFE (Teflon)

Ideal para alta frecuencia y velocidad: nula resistencia, flexible para tolerancias ajustadas. Ligero, retardante de llama, versátil, resistente y estable térmicamente.

Metal (hierro, aluminio, cobre)

Para tecnología SMT, gran durabilidad mecánica y larga vida útil.

3. Acabado superficial del PCB

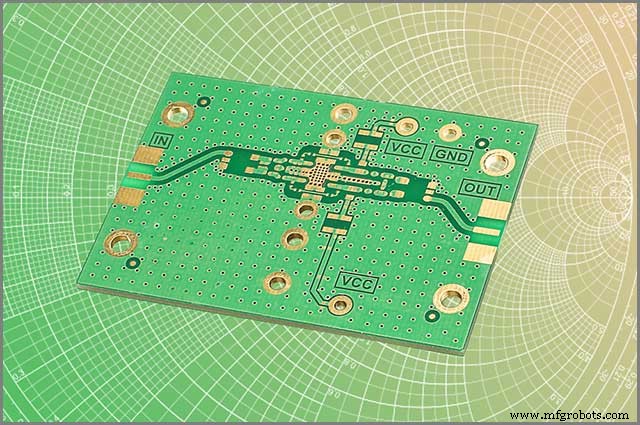

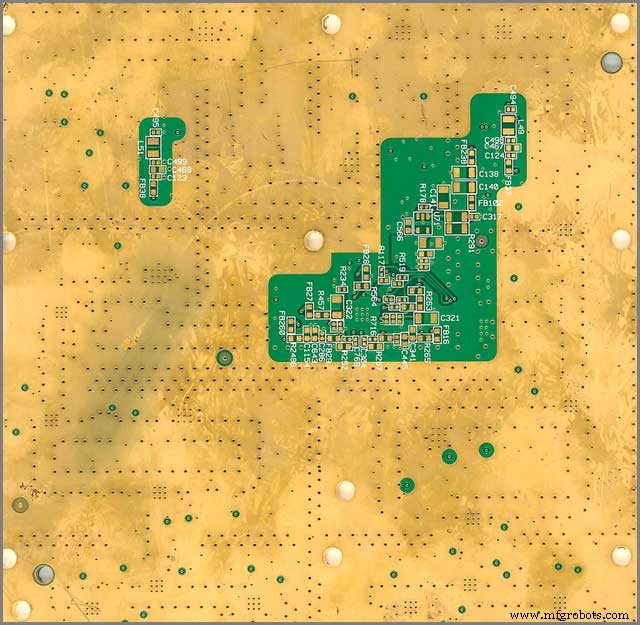

6. ¿Qué acabado superficial es adecuado para tu PCB?

Protege el cobre y asegura buena soldadura. Elegir bien es clave para el ensamblaje.

• HASL (Hot Air Solder Leveling): El más común y económico. Inmersión en soldadura fundida (estaño-plomo) y aire caliente para retirar exceso. No apto para RoHS (contiene plomo). Superficies irregulares, no apto para HDI, BGA ni SMD <20 mil.
• HASL sin plomo (Lead-Free HASL): El más popular hoy. Aleación estaño-cobre/plata, aire caliente para capa uniforme. Ventajas: expone deslaminación a 265 °C, ecológico, duradero, retrabajable, asequible. Desventajas: choque térmico, superficies irregulares, no ideal para paso fino, puentes de soldadura, reduce PTH.
• Inmersión Estaño (ISN): Ideal para paso fino, planar, backplanes, press-fit. Reacción de desplazamiento químico sobre cobre. Superficie uniforme, retrabajable, sustituye soldadura de refusión, alta fiabilidad. Desventajas: difusión estaño-cobre acorta vida útil, bigotes de estaño (tin whiskers), daña máscara, manipulación delicada, contiene carcinógeno (tiourea).
• Inmersión Plata (IAG): Popular tras directivas WEEE/RoHS. Alternativa a ENIG, ideal para paso fino. Usado en wire bonding aluminio, interruptores de membrana, blindaje EMI. Contiene OSP que evita empañado (requiere empaquetado inmediato). Ventajas: RoHS compliant, paso fino, vida media ~12 meses, estable, planar, asequible. Desventajas: empañado, no apto para pin-compliant (alto coeficiente fricción), algunos sistemas no llenan microvias 1:1.
• ENIG (Electroless Nickel Immersion Gold): Crece en popularidad. Proceso en dos pasos: níquel (barrera al cobre y superficie soldable) + oro (protege níquel en almacenamiento). Ventajas: ideal para componentes complejos (flip-chip, BGA), superficies planas, sin plomo, apto PTH, larga vida. Desventajas: «síndrome del pad negro» (fósforo entre níquel-oro causa fracturas), no retrabajable.
• ENEPIG (Nickel Palladium Gold): Mejora del ENIG: capa de paladio entre níquel y oro. «Acabado universal» para placas avanzadas multi-package. Ventajas: superficie plana, proceso fácil, no tóxico, sin plomo, múltiples ciclos de refusión, compatible soldaduras Sn-Ag-Cu, larga vida. Desventajas: pad negro, reduce fiabilidad junta soldadura, paladio grueso dificulta soldabilidad, mojado lento, sensible a condiciones de plateado, costoso.
• OSP (Organic Solderability Preservative): Orgánico, base agua, selectivo con cobre, hace soldable el PCB. Ventajas: ecológico, aplicación fácil y rápida, superficie coplanar, bajo mantenimiento, sin plomo, reparable. Desventajas: vida corta, malo para PTH, sensible a manipulación.

4. Ensamblaje de PCB

El BOM (Bill Of Materials) se coloca en la placa. El ensamblaje usa tecnología de montaje superficial (SMT), pick-and-place y soldadura manual.

7. ¿Qué proceso de ensamblaje PCB debes usar?

THT (Through-Hole Technology)

Componentes con patillas/pasadores. Vías en PCB dejan pasar patillas, se sueldan. Condensadores, bobinas, componentes grandes. Puede ser manual o automático. No apto para grandes volúmenes si es manual (lento y costoso).

SMT (Surface Mount Technology)

Ideal para producción en masa: máquinas lo hacen todo. Componentes pequeños con terminales/pads (sin patillas). Plantilla (stencil) para pasta de soldadura, pick-and-place automático, horno de refusión para solidificar.

8. ¿Cómo calcular el coste de ensamblaje PCB?

Factores: coste mano de obra (región), plazo de entrega (urgencia encarece), volumen (mayor volumen = menor coste unitario), tecnología (SMT más barato por automatización, THT más caro).

5. Pruebas de PCB

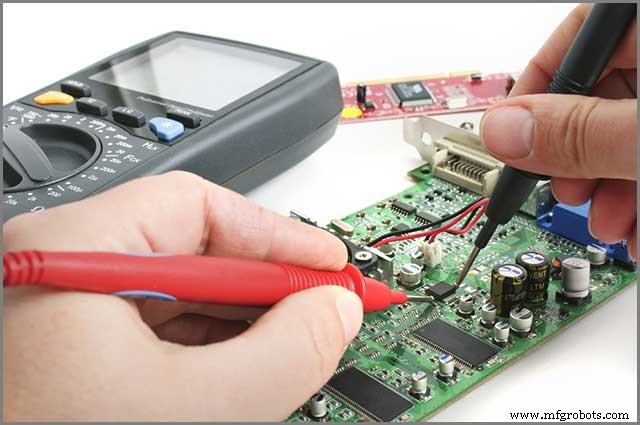

9. ¿Cómo garantizar la funcionalidad del PCB?

Pruebas principales: aislamiento y continuidad de circuito (calidad de fabricación). Continuidad busca desconexiones; aislamiento detecta cortos. También test «bed of nails» (cama de clavos): muelles en puntos de prueba, 200 g de presión para probar durabilidad.

10. ¿Qué control de calidad debes realizar?

Inspección visual con lupa y regla: defectos estéticos (rugosidad, arañazos), posición de pads. Integridad de patrones conductivos, vias bien taladrados, calidad de recubrimiento y flux (claros y firmes).

Conclusión

Tu PCB saldrá igual al diseño si consideras estas 10 preguntas. Es mejor ser precavido que dejar decisiones al fabricante. Preguntar lo correcto asegura el éxito del proyecto y mayor rentabilidad. Si buscas servicios de fabricación PCB, consulta a expertos para todo: desde PCB personalizado hasta servicio de ensamblaje.
