Guía definitiva para eliminar las trampas de ácido en PCB: Estrategias probadas y consejos de expertos

Durante mis inicios en el diseño de PCB, cometí numerosos errores. Muchos de mis proyectos fallaron debido a las trampas de ácido en los vias, que surgían por diversas razones. Sabía que debía encontrar una solución para evitar este problema; de lo contrario, corría el riesgo de perder clientes al entregarles PCB defectuosos.

Busqué soluciones en internet, pero encontré muy pocos recursos. Por eso decidí crear esta guía para que puedas conocer todo sobre las trampas de ácido y cómo prevenirlas.

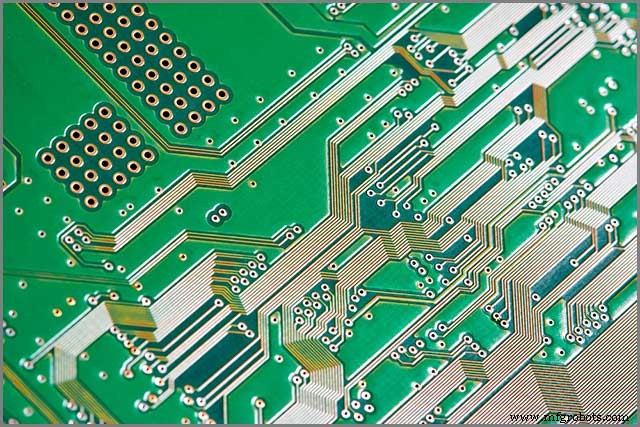

¿Qué son las trampas de ácido?

Una trampa de ácido es un error común que cometen muchos diseñadores de PCB. A veces ocurre sin intención, pero igualmente afecta el rendimiento de la placa. Por tanto, debes ser cuidadoso para no dejar espacio a la formación de estas trampas.

Para entender cómo se crean, primero hay que conocer el proceso de grabado de PCB.

¿Qué es el grabado de PCB?

Al fabricar un PCB, se añade una capa de cobre al sustrato; a veces, el PCB tiene capas de cobre en ambos lados. El grabado de PCB es el proceso de eliminar el cobre sobrante, dejando solo las pistas necesarias.

Existen varios métodos de grabado, pero los más comunes usan cloruro férrico, ácido clorhídrico y otros materiales ácidos. Son estos agentes los que provocan las trampas de ácido bajo ciertas condiciones.

¿Cuándo aparecen las trampas de ácido?

Normalmente no surgen durante un grabado estándar. Sin embargo, cuando las pistas se unen en ángulos agudos, la esquina formada por sus extremos se convierte en un punto activo para atrapar el ácido.

El agente de grabado queda retenido en esas esquinas más tiempo del previsto, corroiendo las pistas de cobre y otros materiales, lo que inutiliza la placa. Además, aumentan las probabilidades de cortocircuitos al quedar pistas expuestas, y se reduce la vida útil del PCB.

También pueden formarse cuando la separación entre pista y pad es muy reducida. Mantener un espacio mínimo de 3 mils (0,076 mm) reduce drásticamente este riesgo. Los PCB de alta densidad y multicapa son más propensos a este problema.

El material de grabado puede incluso despegar el fotorresistente, creando circuitos abiertos. Los diseñadores deben verificar que ninguna pista se una en ángulos agudos; más adelante veremos otras formas de prevención.

Las trampas de ácido dependen de huecos que recogen el ácido. Analicemos esos «agujeros trampa» en el siguiente apartado.

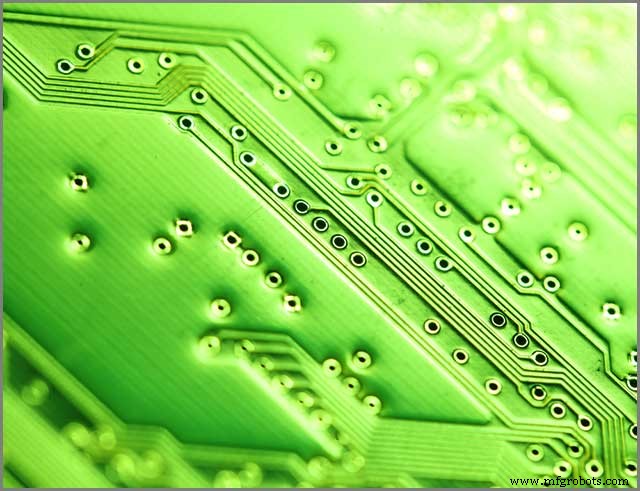

Agujero de trampa de ácido

Un «agujero de trampa de ácido» se refiere principalmente a los bolsillos o espacios donde el ácido queda atrapado durante el grabado. Se originan por ángulos inadecuados entre pistas (menos de 90°), separación insuficiente entre pistas y vias, o escaso espacio entre pads y pistas.

En PCB de doble cara o multicapa, las trampas pueden aparecer en ambas caras. Una vez creado el agujero, no puede eliminarse; por eso es vital detectarlos en la fase de diseño. En las secciones 6 y 7 detallaremos cómo evitarlos e identificarlos.

Taladrar más agujeros con vias adicionales

Si el diseño lo permite, se pueden taladrar uno o dos vias alrededor de la trampa para que el ácido escape por el otro lado sin dañar pistas ni componentes. Cuidado: los nuevos agujeros no deben atravesar pistas ni pads funcionales. En PCB de doble cara, hay que verificar que no haya conexiones en la cara opuesta. Esta técnica funciona mejor en PCB de una sola cara.

Datos clave sobre las trampas de ácido (Acid Trap IX)

• Se forman principalmente donde las pistas se unen en ángulos agudos.
• Espacios reducidos entre pads, pistas y vias también las provocan.
• El ácido se acumula en las esquinas o huecos formados por pistas y pads.
• Las pruebas DRC y DFM ayudan a detectar problemas de trampas de ácido en el diseño.
• La mejor prevención es usar grabantes fotoactivados.
• Las técnicas modernas de fabricación reducen mucho su aparición.

Evitar las trampas de ácido es esencial: corroen pistas, vias, conectores y máscara de soldadura. Veamos qué partes del PCB sufren daños.

Partes del PCB dañadas por trampas de ácido

Pistas de cobre

Son las primeras en dañarse. El ácido las erosiona, creando huecos que provocan circuitos abiertos y problemas de conectividad, incluso cortocircuitos. El ácido puede filtrarse y dañar otras zonas.

Vias

Si el ácido escapa de la trampa, puede alcanzar los vias. Si no están tapados (tentados o tapados), se corroen. En vias abiertos, el ácido pasa a la otra cara dañando pistas y componentes. Vias muy juntos con poco espacio también se ven afectados.

Conectores de componentes

Los pads (pequeñas zonas de cobre donde se sueldan los conectores) pueden dañarse si el ácido llega a ellos. Afecta tanto a componentes SMT como a los montados manualmente.

Máscara de soldadura

Aunque es menos frecuente, la máscara de soldadura también puede corroerse, dejando la placa expuesta a factores externos que reducen su vida útil y alteran su aspecto (pérdida del color verde característico).

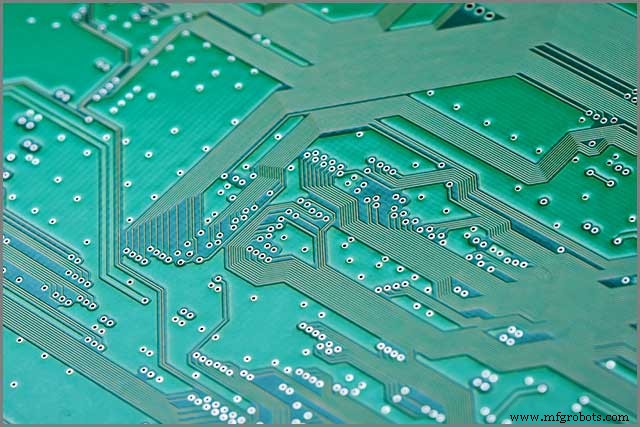

Cómo evitar trampas de ácido en PCB

Debes asegurarte de que tu diseño no cree oportunidades para trampas de ácido. No querrás que tu proyecto falle ni entregar PCB defectuosos a tus clientes.

Diseño a prueba de fallos (DFM)

Antes de enviar el diseño a fabricación, verifica que no haya ángulos agudos ni espacios insuficientes que formen bolsillos. Ejecuta la prueba Design For Manufacturability (DFM) para asegurar que la topología no cause problemas de fabricación; detecta errores que el DRC no ve. Existen herramientas DFM comerciales para este fin.

Reducir grupos de vias

Vías muy juntas cerca de pistas crean bolsillos para trampas. Mantén separaciones adecuadas al taladrar; si el espacio es limitado, aplica otros métodos de prevención.

Usar grabantes fotoactivados

La mayoría de fabricantes actuales usan grabantes modernos no corrosivos (como los fotoactivados), que se activan con luz y dan bordes limpios incluso en capas gruesas de cobre. Aunque queden atrapados en esquinas, no corroen el cobre ni los laterales como los grabantes tradicionales. Es la forma más sencilla y eficaz de eliminar el riesgo.

Problemas de diseño que provocan trampas de ácido

Durante el diseño tienes la oportunidad de detectar y evitar trampas. Ten en cuenta lo siguiente:

Considera los ángulos

Evita ángulos agudos al unir pistas. Usa ángulos rectos (90°) o superiores para que no se formen esquinas que atrapen ácido.

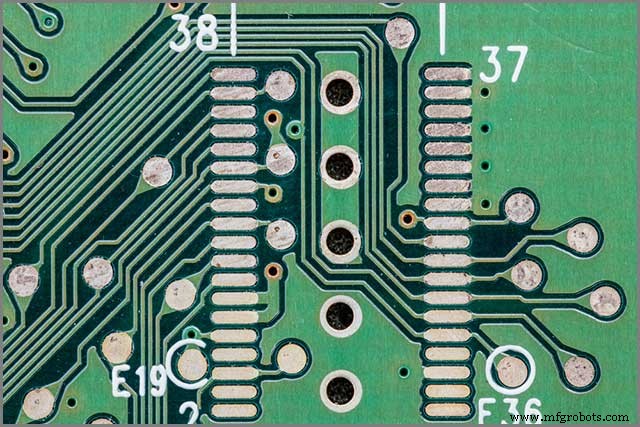

Cuida la separación entre pads y pistas

Deja al menos 3 mils (0,076 mm) de separación; esto anula la formación de trampas. El software de diseño permite definir esta regla automáticamente.

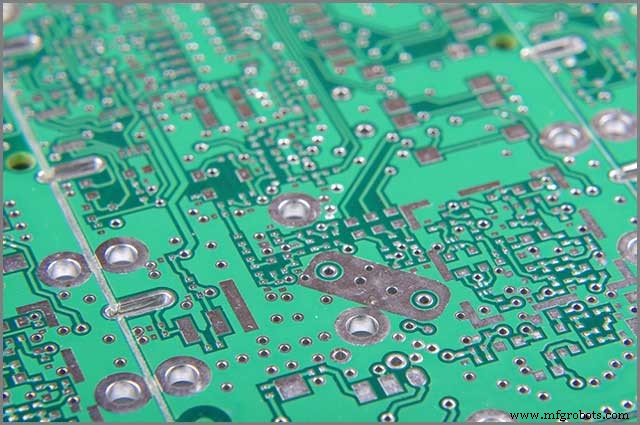

Elimina islas de cobre aisladas

Las islas de cobre sin función (cobre muerto) no solo causan interferencias, sino que también son puntos ideales para atrapar ácido. Elimínalas siempre; muchos programas tienen opción de «remove dead copper» automática.

Revisa errores del sistema

Las funciones automáticas del software pueden crear ángulos agudos si las reglas no están bien configuradas. Verifica que todas las reglas estén definidas correctamente.

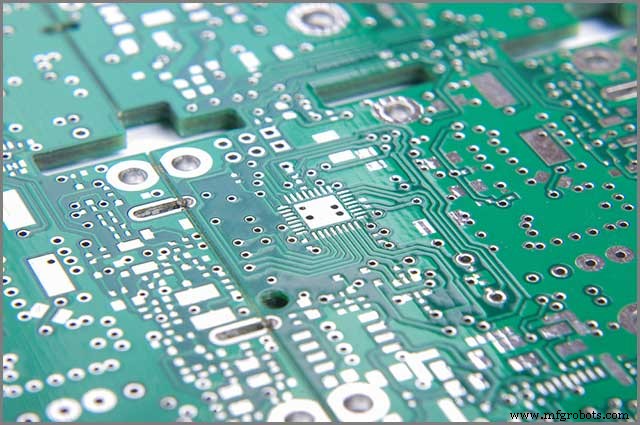

Ejecuta Design Rule Checking (DRC)

El DRC del software comprueba la funcionalidad del diseño. Úsalo frecuentemente, especialmente en PCB de alta densidad o multicapa, para asegurar ángulos y espaciados correctos.

Revisa tu trabajo dos o tres veces

El error humano es común. No dependas solo del DRC; revisa visualmente el diseño varias veces. Detectarás trampas de ácido y otros fallos.

Conclusión

Las trampas de ácido ya no son tan comunes como en los años 90. Hoy, las herramientas de diseño permiten definir reglas para evitar ángulos agudos, y las pruebas DRC y DFM previas a fabricación previenen su formación.

Usar grabantes fotoactivados es otra estrategia eficaz: no son corrosivos y no dañan pistas ni componentes. Si no puedes eliminar una trampa, taladra vias de escape cerca del agujero para que el ácido salga por el otro lado.

Contacta con fabricantes especializados para producir PCB de alta calidad sin problemas de trampas de ácido ni otros defectos. Conocer los fundamentos te permitirá diseñar PCB fiables y duraderos.
