Elección del sistema de cableado y tipos de cables utilizados en el cableado interno

Tipos de cables utilizados en el cableado interno y elección del sistema de cableado

Introducción

El cableado eléctrico es simplemente una red de cables que conectan varios accesorios para la distribución de energía eléctrica desde el tablero del medidor del proveedor hasta los dispositivos que consumen la energía, como televisores, refrigeradores, ventiladores, lámparas, etc. .

Elección de sistemas de cableado

Antes de cablear un edificio, es necesario hacer la elección correcta en cuanto al tipo de cableado, el tamaño y la posición de los ventiladores, los puntos de luz. Al elegir cualquier sistema de cableado para una instalación en particular, su elección debe basarse en factores técnicos y económicos.

Por lo general, al elegir un sistema de cableado en particular, se deben considerar los siguientes factores;

• Costo del cableado:El costo inicial del sistema de cableado a elegir o seleccionar es uno de los factores primordiales a considerar. Debe ser económico y seguro.
• Durabilidad:al elegir el sistema de cableado, el tipo de cableado debe ser duradero (de larga duración) y también debe tener las especificaciones adecuadas y estar de acuerdo con la vida útil evaluada y el tipo de edificio que se va a cablear. No debe realizar cableado de abrazadera para un edificio permanente porque el cableado de abrazadera es adecuado solo para edificios temporales. Cualquier cableado debe soportar el desgaste que puede resultar debido a un clima desfavorable. Los cables utilizados deben poder transportar la corriente máxima sin sobrecalentarse.
• Permanencia:El cableado no debe deteriorarse por la acción del clima, humos, humedad, etc. los cables deben ser resistentes a las inclemencias del tiempo y ataques químicos.
• Accesibilidad:las instalaciones utilizadas en el cableado deben estar disponibles (dentro del rango) y accesibles cuando surja la necesidad de modificación, ampliación o renovación.
• Apariencia:el cableado debe tener un buen aspecto después de su instalación. Si en un edificio moderno se utiliza un cableado de abrazadera o cubierta, se arruinará el aspecto de ese edificio. El cableado de conductos se prefiere principalmente para edificios modernos, excepto que es costoso. El sistema de cableado de PVC también es bueno para edificios modernos. El cableado de PVC es muy popular.
• Protección mecánica:el cableado debe protegerse contra daños mecánicos durante su uso.
• Seguridad:cuando se trata de cableado, la seguridad es uno de los factores más importantes a tener en cuenta porque la electrocución es algo que no tendrá tiempo para pensarlo dos veces. Cuando exista la posibilidad de riesgo de incendio, se debe usar cableado de conducto.
• Costo de mantenimiento:el sistema de cableado empleado debe tener un bajo costo de mantenimiento.
• Carga:Los tipos de cargas que consumen la energía eléctrica en un edificio determinarán los tipos de cables que se utilizarán. No puede usar un cable con un diámetro pequeño para cargas pesadas. Los cables se dañarán. En el caso de fábricas grandes, también se debe tener en cuenta el voltaje a emplear y los estándares de seguro y riesgo de incendio.

Tipos de cables utilizados en el cableado interno

Los cables utilizados para el cableado interno de un edificio se pueden agrupar según

1. Conductor usado
2. Número de núcleos utilizados
3. Grado de voltaje y
4. Tipo de aislamiento del cable utilizado.

1. Según el conductor utilizado: Según el material conductor utilizado, los cables se pueden dividir en dos clases conocidas como cables conductores de cobre y cables conductores de aluminio.

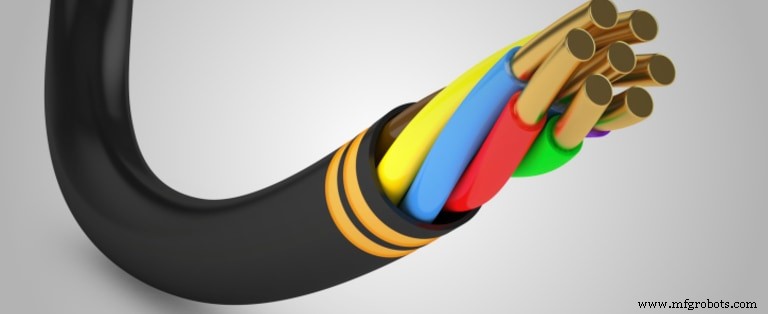

2. Según el número de núcleos: según el número de núcleos de los que consta un cable, los cables se pueden dividir en clases conocidas como cables de un solo núcleo; cables de doble núcleo; cables de tres núcleos.
3. Según el grado de tensión , los cables se pueden dividir en (I) cables de 250/440 voltios y (II) cables de 650/1100 voltios.
4. Según el tipo de aislamiento utilizado :estos tipos de cables pueden clasificarse como;

• Indio vulcanizado - Cables con aislamiento de caucho (VIR).
• Cables resistentes revestidos de caucho (TRS) o revestidos de neumáticos de cabina (CTS).
• Cables de cloruro de polivinilo (PVC)
• Cables con cubierta de plomo
• Cables resistentes a la intemperie
• Cables XLPE
• Cuerdas y cables flexibles

Los cables flexibles son cables que contienen uno o más núcleos cada uno formado por un grupo de alambres, siendo el diámetro de los núcleos y de los alambres muy pequeño para darle flexibilidad.

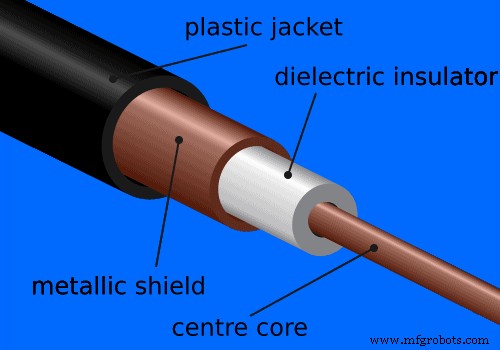

Lea también:¿Por qué los cables coaxiales están altamente aislados?

Los cables se utilizan como cables de conexión para fines tales como soportes de lámparas de techo elevado o tomas de corriente para aparatos portátiles como radios, ventiladores y portalámparas, etc. son de diferentes colores y grosores. La flexibilidad del cable evita que se rompa fácilmente. Los cables XLPE y PVS están aislados con polímeros. Los cables XLPE son más ventajosos porque tienen una clasificación de corriente alta y una vida útil más larga. No son aptos para cableado eléctrico.

Lea también:¿Cómo localizar fallas en los cables? Fallas de cable, tipos y causas

Razones por las que los cables de PVC se utilizan ampliamente para el cableado interno

Las razones son las siguientes;

1. El aislamiento de PVC proporciona una mayor flexibilidad para los cables
2. El aislamiento de PVC tiene mejores cualidades aislantes
3. El aislamiento de PVC no se ve afectado por los productos químicos
4. El aislamiento de PVC tiene una capa delgada que dará un diámetro más pequeño de los cables, lo que hace posible acomodar más cables en el conducto de un tamaño determinado, a diferencia de los cables VIR o CTS.
