Secuencias de fase armónica

En la última sección, vimos cómo el 3er armónico y todos sus múltiplos enteros (llamados colectivamente triplen armónicos) generados por formas de onda fundamentales de fase desplazada de 120 ° están en realidad en fase entre sí.

En un sistema eléctrico trifásico de 60 Hz, donde las fases A , B y C están separados 120 °, los múltiplos del tercer armónico de esas frecuencias (180 Hz) caen perfectamente en fase entre sí.

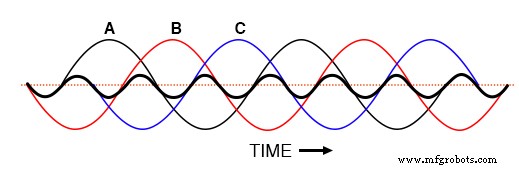

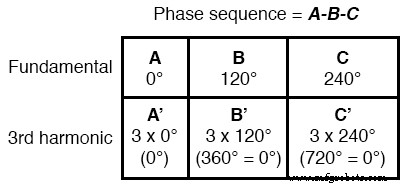

Esto se puede pensar en términos gráficos (figura siguiente) y / o en términos matemáticos:

Las corrientes armónicas de las Fases A, B, C coinciden, es decir, sin rotación.

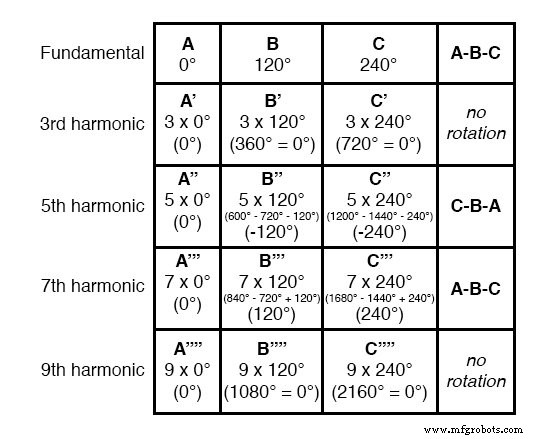

Tabla matemática extendida con armónicos impares

Si ampliamos la tabla matemática para incluir armónicos impares más altos, notaremos que se desarrolla un patrón interesante con respecto a la rotación o secuencia de las frecuencias armónicas:

Los armónicos como el 7, que "rotan" con la misma secuencia que la fundamental, se denominan secuencia positiva .

Los armónicos como el quinto, que "rotan" en la secuencia opuesta a la fundamental, se denominan secuencia negativa .

Los armónicos triples (3º y 9º que se muestran en esta tabla) que no "rotan" en absoluto porque están en fase entre sí, se denominan secuencia cero .

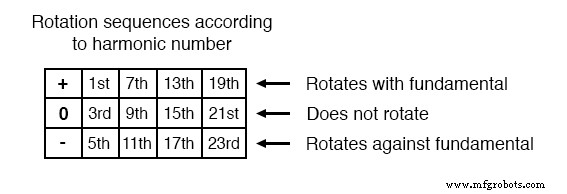

Este patrón de positivo-cero-negativo-positivo continúa indefinidamente para todos los armónicos impares, prestándose a expresarse en una tabla como esta:
