Póngase en contacto con el estado "normal" y la secuencia de cierre / interrupción

Cualquier tipo de contacto de interruptor puede diseñarse de modo que los contactos "cierren" (establezcan continuidad) cuando se activen, o que se "abran" (interrumpan la continuidad) cuando se activen.

Para los interruptores que tienen un mecanismo de retorno por resorte, la dirección a la que el resorte lo devuelve sin aplicar fuerza se llama normal posición.

Por lo tanto, los contactos que están abiertos en esta posición se denominan normalmente abiertos y los contactos que están cerrados en esta posición se denominan normalmente cerrados .

Condiciones de cambio de proceso "normales"

Para los interruptores de proceso, la posición o estado normal es aquella en la que se encuentra el interruptor cuando no hay influencia del proceso en él.

Una manera fácil de averiguar la condición normal de un conmutador de proceso es considerar el estado del conmutador tal como se encuentra en un estante de almacenamiento, desinstalado. A continuación, se muestran algunos ejemplos de condiciones de cambio de proceso "normales":

• Interruptor de velocidad: El eje no gira
• Interruptor de presión :Presión aplicada cero
• Interruptor de temperatura :Temperatura ambiente (ambiente)
• Interruptor de nivel :Tanque o contenedor vacío
• Interruptor de flujo :Flujo de líquido cero

Es importante diferenciar entre la condición "normal" de un conmutador y su uso "normal" en un proceso operativo.

Considere el ejemplo de un interruptor de flujo de líquido que sirve como alarma de flujo bajo en un sistema de agua de refrigeración.

La condición normal, o de funcionamiento correcto, del sistema de agua de refrigeración es que tenga un flujo de refrigerante bastante constante a través de esta tubería.

Si queremos que el contacto del interruptor de flujo se cierre en caso de una pérdida de flujo de refrigerante (para completar un circuito eléctrico que activa una sirena de alarma, por ejemplo), querríamos utilizar un interruptor de flujo con normalmente cerrado en lugar de contactos normalmente abiertos.

Cuando hay un flujo adecuado a través de la tubería, los contactos del interruptor se abren a la fuerza; cuando el caudal cae a un nivel anormalmente bajo, los contactos vuelven a su estado normal (cerrado).

Esto es confuso si piensa que "normal" es el estado regular del proceso, así que asegúrese de pensar siempre en el estado "normal" de un interruptor como el que está en un estante.

Simbología esquemática para conmutadores

La simbología esquemática de los interruptores varía según el propósito y la actuación del interruptor.

Un contacto de interruptor normalmente abierto se dibuja de tal manera que significa una conexión abierta, lista para cerrarse cuando se activa. Por el contrario, un interruptor normalmente cerrado se dibuja como una conexión cerrada que se abrirá cuando se active. Tenga en cuenta los siguientes símbolos:

También hay una simbología genérica para cualquier contacto de interruptor, utilizando un par de líneas verticales para representar los puntos de contacto en un interruptor.

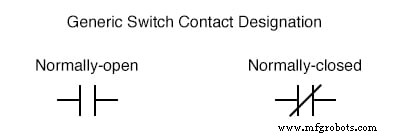

Los contactos normalmente abiertos se designan por las líneas que no se tocan, mientras que los contactos normalmente cerrados se designan con una línea diagonal que une las dos líneas. Compare los dos:

El interruptor de la izquierda se cerrará cuando se active y se abrirá mientras esté en la posición "normal" (no activado). El interruptor de la derecha se abrirá cuando se active y se cerrará en la posición "normal" (no activado).

Si los interruptores se designan con estos símbolos genéricos, el tipo de interruptor generalmente se anotará en el texto inmediatamente al lado del símbolo. Tenga en cuenta que el símbolo de la izquierda no debe confundirse con el de un condensador. Si es necesario representar un condensador en un esquema de lógica de control, se mostrará así:

En simbología electrónica estándar, la figura que se muestra arriba está reservada para capacitores sensibles a la polaridad.

En la simbología de la lógica de control, este símbolo de condensador se utiliza para cualquier tipo de condensador, incluso cuando el condensador no es sensible a la polaridad, para distinguirlo claramente de un contacto de interruptor normalmente abierto.

Selectores de posición múltiple

Con los interruptores selectores de múltiples posiciones, se debe considerar otro factor de diseño:es decir, la secuencia de romper las conexiones antiguas y hacer nuevas conexiones a medida que el interruptor se mueve de una posición a otra, el contacto móvil tocando varios contactos estacionarios en secuencia.

El interruptor selector que se muestra arriba cambia una palanca de contacto común a una de cinco posiciones diferentes, para conectar los cables numerados del 1 al 5.

La configuración más común de un interruptor de posiciones múltiples como este es aquella en la que el contacto con una posición se interrumpe antes de que se haga el contacto con la siguiente posición.

Esta configuración se llama break-before-make . Para dar un ejemplo, si el interruptor se coloca en la posición número 3 y se gira lentamente en el sentido de las agujas del reloj, la palanca de contacto se movería fuera de la posición número 3, abriendo ese circuito, se movería a una posición entre el número 3 y el número 4 (ambas rutas del circuito abiertas ), y luego toque la posición número 4, cerrando ese circuito.

Hay aplicaciones en las que es inaceptable abrir completamente el circuito conectado al cable "común" en cualquier momento.

Para tal aplicación, un make-before-break Se puede construir un diseño de interruptor, en el que la palanca de contacto móvil en realidad crea un puente entre dos posiciones de contacto (entre el número 3 y el número 4, en el escenario anterior) a medida que viaja entre las posiciones.

El compromiso aquí es que el circuito debe poder tolerar cierres de interruptores entre contactos de posición adyacentes (1 y 2, 2 y 3, 3 y 4, 4 y 5) cuando la perilla selectora se gira de una posición a otra. Este cambio se muestra aquí:

Cuando los contactos móviles pueden colocarse en una de varias posiciones con contactos estacionarios, esas posiciones a veces se denominan lanzamientos .

El número de contactos móviles a veces se denomina polos. Ambos interruptores selectores que se muestran arriba con un contacto móvil y cinco contactos estacionarios se designarían como interruptores "unipolares, de cinco posiciones".

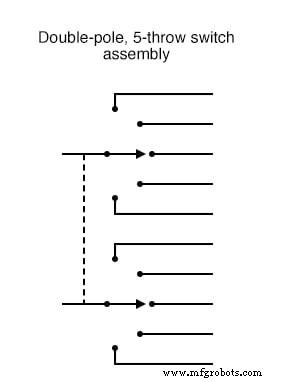

Si dos interruptores unipolares idénticos de cinco posiciones se unieran mecánicamente de modo que fueran accionados por el mismo mecanismo, todo el conjunto se denominaría interruptor de “dos polos y cinco posiciones”:

A continuación, se muestran algunas configuraciones de conmutadores comunes y sus designaciones abreviadas:

REVISAR:

• El normal El estado de un interruptor es aquél en el que no está activado. Para los interruptores de proceso, esta es la condición en la que se encuentra cuando se encuentra en un estante, desinstalado.

• Un interruptor que está abierto cuando no se activa se llama normalmente abierto . Un interruptor que está cerrado cuando no se activa se llama normalmente cerrado . A veces, los términos "normalmente abierto" y "normalmente cerrado" se abrevian N.O. y N.C., respectivamente.
• La simbología genérica de N.O. y los contactos del interruptor N.C. es el siguiente:

• Los interruptores de múltiples posiciones pueden ser romper antes de hacer (el más común) o hacer antes de romper.
• Los "polos" de un interruptor se refieren a la cantidad de contactos móviles, mientras que los "tiros" de un interruptor se refieren a la cantidad de contactos estacionarios por contacto móvil.
