Circuitos del oscilador

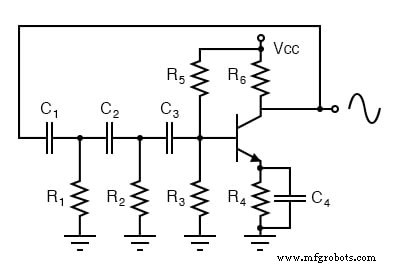

Oscilador de cambio de fase. R1C1, R2C2 y R3C3 proporcionan cada uno 60 ° de cambio de fase.


El oscilador de cambio de fase de la figura anterior produce una salida de onda sinusoidal en el rango de frecuencia de audio. La retroalimentación resistiva del colector sería una retroalimentación negativa debido a la fase de 180 ° (inversión de fase de base a colector). Sin embargo, los tres desfasadores RC de 60 ° (R1C1, R2C2 y R3C3) proporcionan 180 ° adicionales para un total de 360 ​​°. Esta retroalimentación en fase constituye una retroalimentación positiva. Se producen oscilaciones si la ganancia del transistor supera las pérdidas de la red de retroalimentación.

Multiplicador de varactores

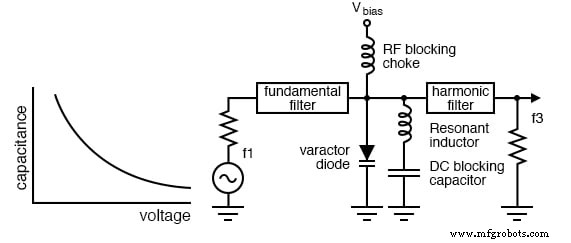

Un varactor o diodo de capacitancia variable con una característica de capacitancia vs frecuencia no lineal distorsiona la onda sinusoidal aplicada f1 en la figura a continuación, generando armónicos, f3.

El diodo varactor, que tiene una capacitancia no lineal frente a una característica de voltaje, sirve como multiplicador de frecuencia.



El filtro fundamental pasa f1, bloqueando el retorno de los armónicos al generador. El estrangulador pasa CC y bloquea las frecuencias de radio (RF) para que no entren en el suministro de Vbias. El filtro de armónicos pasa el armónico deseado, digamos el tercero, a la salida, f3. El capacitor en la parte inferior del inductor es un valor grande, de baja reactancia, para bloquear DC pero conectar a tierra el inductor para RF. El diodo varicap en paralelo con el inductor constituye una red resonante en paralelo. Está sintonizado con el armónico deseado. Tenga en cuenta que el sesgo inverso, Vbias, es fijo. El multiplicador varicap se utiliza principalmente para generar señales de microondas que los osciladores no pueden producir directamente. La representación del circuito agrupado en la figura anterior es en realidad secciones de línea de banda o de guía de ondas. Los multiplicadores de varactores pueden producir frecuencias de hasta cientos de GHz.
