6 cosas increíbles que puedes hacer con Rhino y RoboDK

Si pudieras construir cualquier cosa que puedas imaginar, ¿qué construirías? Aquí hay 6 cosas increíbles que puede lograr usando Rhino y RoboDK juntos.

¿Qué construirías con tu robot si no hubiera limitaciones?

¿Si el único límite para tus diseños fuera tu imaginación?

¿Y el camino desde la idea hasta el producto final fue fácil?

La fabricación robótica tiene la capacidad de crear diseños que nunca han sido posibles en el pasado. Los robots tienen un espacio de trabajo casi ilimitado, cuando se combinan con ejes externos, y pueden acercarse a la pieza de trabajo desde casi cualquier orientación.

Pero, aunque los robots físicos son capaces de muchas cosas, hay una cosa que puede limitar los diseños que puede producir:el flujo de trabajo del software que transforma su diseño de idea en programa de robot.

Si el flujo de trabajo de su paquete CAD/CAM está restringido, sus ideas están restringidas.

Por eso nos encanta Rhino y su modelador algorítmico Grasshopper. Es capaz de producir una variedad infinita de diseños impresionantes, desde arquitectura impresa en 3D hasta intrincados anillos de boda.

Con nuestro complemento, puede convertir fácilmente sus increíbles diseños de Rhino en programas de robot.

¿No sabe qué es Rhino? ¿No está familiarizado con el complemento RoboDK? Consulte nuestro artículo anterior Cómo utilizar Rhino + RoboDK para la programación de robots

Aquí hay 5 cosas increíbles que puede hacer usando Rhino y RoboDK juntos.

1. Imprima en 3D estructuras que antes eran imposibles

Rhino es muy popular en el mundo de la arquitectura y es fácil ver por qué. El modelado algorítmico de Grasshopper permite a los arquitectos crear estructuras que superan lo que se podría haber imaginado en el pasado.

Sin embargo, el verdadero poder viene cuando combina este diseño arquitectónico con otra de las áreas de aplicación más populares de Rhino:la impresión 3D. Ahora puede imprimir estructuras en 3D que antes eran imposibles de construir, utilizando cualquier material que desee. Podría construir la estructura de plástico para una prueba de concepto. Podrías construirlo con concreto y construir la estructura real en sí. ¡Incluso podrías construir tu estructura con comida, si quisieras!

La impresión 3D robótica amplía aún más esta capacidad al eliminar los límites en el tamaño de impresión y la complejidad del diseño. Ya no estamos limitados por el tamaño de la cama de impresión de la impresora 3D. El año pasado vimos algunos edificios impresos en 3D muy impresionantes que habrían sido imposibles con los métodos de construcción tradicionales.

2. Crear esculturas artísticas

Otro grupo de personas creativas que utilizan Rhino son los artistas. Los complementos CAM de Rhino (por ejemplo, RhinoCAM y MadCAM) tienen la capacidad de construir estructuras artísticas a partir de una gran variedad de materiales utilizando modelos 3D como entrada.

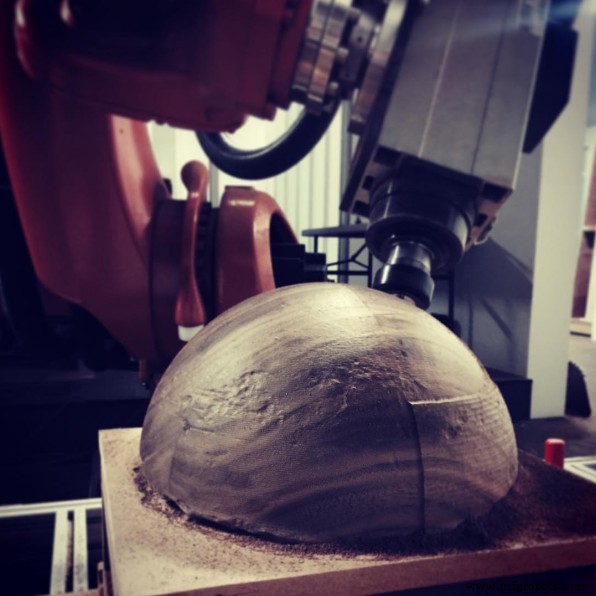

Cuando se combina con RoboDK, esta función brinda a los artistas la capacidad de esculpir sus diseños en software y luego utilizar el fresado robótico para mecanizar la escultura física. Esto hace que sea mucho más fácil realizar cambios en el diseño artístico. En el pasado, los artistas podían haber tenido que pasar horas, días o semanas creando una escultura completamente nueva si querían cambiar algo en el diseño.

3. Utilice algoritmos para modelar piezas

Una de las funciones más potentes de Rhino es su modelador algorítmico, Grasshopper. Esto le permite diseñar modelos y características utilizando ecuaciones, en lugar de diseñarlos con formas sólidas, como es el caso del diseño asistido por computadora tradicional.

Si la idea de construir con ecuaciones te parece desalentadora, no te preocupes. Grasshopper usa programación visual, lo que reduce la curva de aprendizaje si no ha hecho mucha programación antes. Esto también lo convierte en un compañero perfecto para la interfaz visual de RoboDK.

Como explican los investigadores Branco y Leitão, el modelado algorítmico “permite modelar geometrías complejas que plantearían desafíos para un enfoque normal basado en un ratón”. Explican que el modelado algorítmico es más útil junto con CAD, razón por la cual Grasshopper funciona tan bien con Rhino.

El verdadero poder de la programación algorítmica es lo fácil que es cambiar sus diseños. Al cambiar un solo parámetro, puede torcer, escalar y traducir su diseño de forma rápida, fácil y de formas que serían imposibles con el modelado tradicional. Con RoboDK, puede simular el robot construyendo su diseño antes de enviarlo al robot real.

4. Productos de ingeniería inversa a partir de datos de nube de puntos

No son solo sus propios diseños los que pueden mejorar con Rhino, también puede utilizarlo para "ingeniería inversa" de los diseños existentes.

Imagine que está utilizando un robot de fresado para esculpir en espuma dura una copia de una estatua local para un cliente. La estatua no es famosa, como, por ejemplo, la Venus de Milo, por lo que no existen modelos 3D de ella en línea.

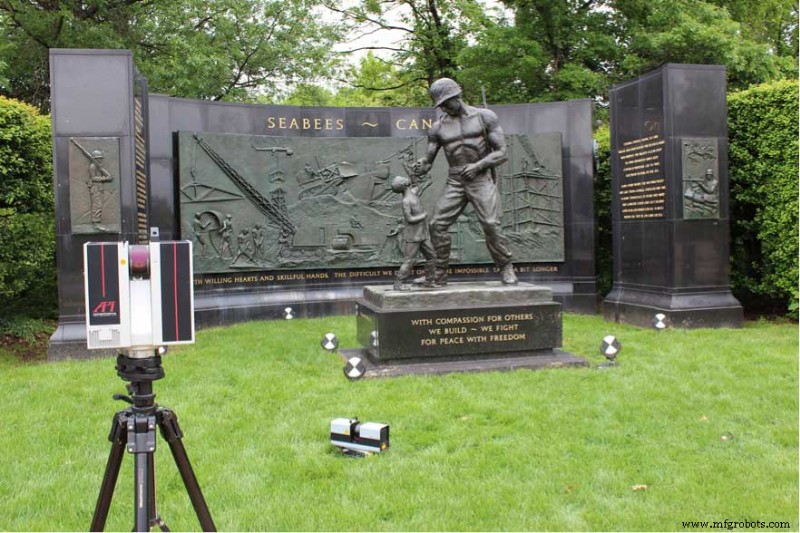

¡No hay problema! Con Rhino, puede realizar un escaneo 3D del modelo y convertirlo en un modelo que el robot pueda imprimir o esculpir.

•

Convertir datos de nubes de puntos en modelos es fácil en Rhino porque utiliza el modelado NURBS. Esto significa que modela la superficie de los objetos en lugar de construir objetos a partir de formas geométricas conectadas. Aquí hay un ejemplo que muestra cómo un diseñador realizó ingeniería inversa de un calzado deportivo usando este método.

Una vez que haya extraído el modelo, puede convertirlo rápidamente en una ruta de fresado de robot a través del complemento RoboDK.

5. Usa imágenes en tus diseños

¿Qué pasaría si pudieras incorporar fácilmente imágenes en tus diseños?

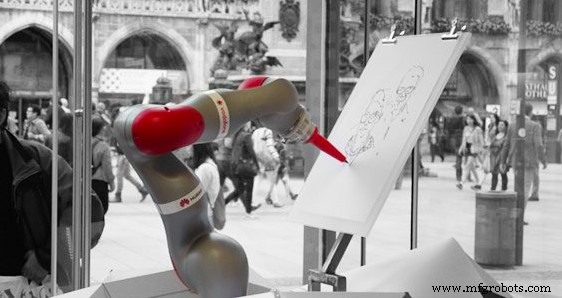

Imagine cuánto más inventivos podrían ser sus productos si pudiera dibujar, por ejemplo, el logotipo de su cliente en el costado de cada producto. Esto ya es posible, hasta cierto punto, con la capacidad de dibujo de RoboDK, que convierte imágenes SVG en rutas de robot.

Sin embargo, Rhino lleva esta capacidad al siguiente nivel. El "muestreador de imágenes" de Grasshopper le permite extraer datos de prácticamente cualquier imagen en escala de grises y utilizarlos en sus diseños. Por ejemplo, podría tomar una foto de la cara de su director ejecutivo y usar la impresión 3D robótica para imprimir una copia en chocolate. O bien, puede tomar una foto del producto más famoso de su empresa y usar un robot de fresado para cortar la imagen en el muro de hormigón de su sede.

¡Las posibilidades son básicamente infinitas! Este video muestra cómo un diseñador usó la muestra de imágenes para mapear un patrón complejo en la superficie de una esfera. Imagínese usar eso con el mecanizado de robots...

6. ¡¡¡Itera realmente rápido!!!

Como dije al comienzo de este artículo, el mayor beneficio del complemento RoboDK para Rhino es la mejora que hace a su flujo de trabajo. Puedes
realice cambios rápidamente en Rhino/Grasshopper y envíelos inmediatamente a su programa de robot en RoboDK.

Esto le permite iterar sus diseños muy, muy rápidamente. Como explica el diseñador computacional Nono Martínez Alonso, la iteración rápida ya es uno de los mayores beneficios de usar Grasshopper. Con RoboDK, este beneficio se amplifica.

Ahora puede realizar cambios rápidos en su diseño y probarlos en una simulación de robot antes de enviar el programa al robot real. Esto mejora el tiempo de actividad del robot, reduce la posibilidad de errores costosos y le permite optimizar el programa del robot de forma rápida y eficiente.

Entonces... ¿qué vas a construir a continuación con Rhino y RoboDK?

¿Cuáles son sus ideas? Cuéntenos en los comentarios a continuación o únase a la discusión en Linked In , Twitter , Facebook, Instagram o en el foro de RoboDK .
