Guía Paso a Paso para Construir un Prototipo con Consejos de Expertos

Crear un prototipo es un paso importante en el proceso de desarrollo de productos. Le permite crear un modelo funcional de su producto o servicio antes de su lanzamiento real y obtener retroalimentación de clientes potenciales. En este artículo, discutiremos cómo crear un prototipo y algunos consejos para hacerlo bien cada vez.

¿Qué es un Prototipo?

Un prototipo es un modelo aproximado o versión preliminar de algo que aún está en proceso de ser desarrollado o creado. En el mundo del diseño y desarrollo de productos, el prototipado se refiere a la creación de diseños en etapa temprana que se usan para probar ideas y validar conceptos antes de que comience la producción completa.

¿Qué es un prototipo físico?

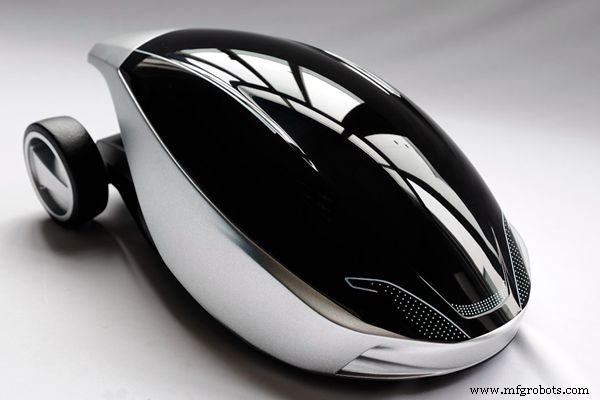

Un prototipo físico es una representación física de su producto o idea. Esto podría ser cualquier cosa desde un recorte de cartón hasta un modelo impreso en 3D o CNC. Un prototipo funcional es un prototipo físico que puede usarse para validar la funcionalidad de su producto o idea. Esto podría ser cualquier cosa desde un modelo de su aplicación hasta un modelo funcional de su producto.

¿Por Qué Crear un Prototipo?

Hay dos tipos principales de prototipos: físicos y virtuales. Un prototipo físico es una versión real, tridimensional del producto que se está diseñando. A menudo se usan para probar la funcionalidad real y apariencia de un producto.

El prototipo virtual, por otro lado, son modelos generados por computadora del producto. Pueden usarse para analizar cosas como varios parámetros y ensamblajes. A continuación se muestra por qué necesita hacer un prototipo.

1. Le permite probar y mejorar la funcionalidad de su diseño.

El primer prototipo suele ser la versión más básica de su idea de producto. Este es el prototipo que usa para probar la factibilidad de su producto o idea.

Muchas veces, su idea funciona en teoría. No es hasta que comienza a crearla realmente que se encuentra con un fallo en su pensamiento. Por eso una razón importante para desarrollar el primer prototipo es probar la funcionalidad de su idea. Nunca sabrá los problemas y desafíos del diseño hasta que comience a llevar sus ideas de la teoría a la realidad.

2. Anima a la gente a tomarle más en serio.

Cuando se reúne con cualquier profesional con un prototipo en la mano – desde su propio abogado hasta inversores potenciales – se distingue de docenas de personas con ideas vagas. En su lugar, será visto como un profesional orientado a metas, no solo un inventor simplemente con una idea potencial.

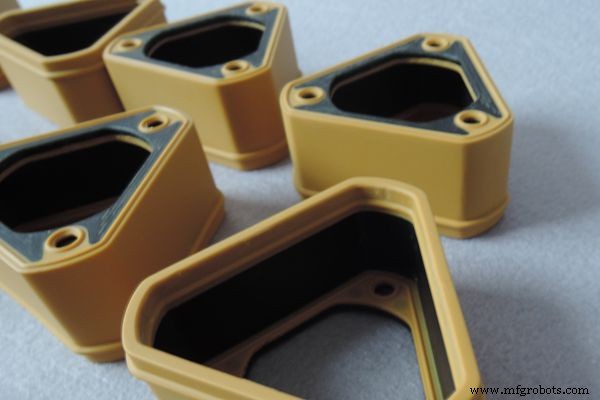

3. Crea formas de probar el rendimiento de varios materiales.

Por ejemplo, podría querer usar metal originalmente – hasta que prueba su prototipo y se da cuenta de que el plástico funciona mejor con menos costos en su aplicación particular. Hacer prototipos le ayudará a determinar el mejor material.

4. Le ayudará a usted y a su equipo a presentar sus productos y tomar decisiones más eficazmente.

Cuando se trata de exhibición de productos, el prototipado es esencial. Un prototipo es una muestra temprana, modelo o lanzamiento de un producto construido para probar un concepto o proceso. Permite a los diseñadores de prototipos hacer cambios y ajustes antes de que comience la producción en masa.

4 Pasos Simples para Crear un Prototipo de Producto

Hay 4 pasos simples en el proceso de prototipado antes de obtener una idea de producto final. Un diseñador de prototipos comienza con:

• Desarrollar ideas de producto con el público objetivo en mente.
• Crear un boceto conceptual o prototipo visual con codificación y diseño de imagen en un programa de dibujo digital.
• Crear un prototipo de producto.

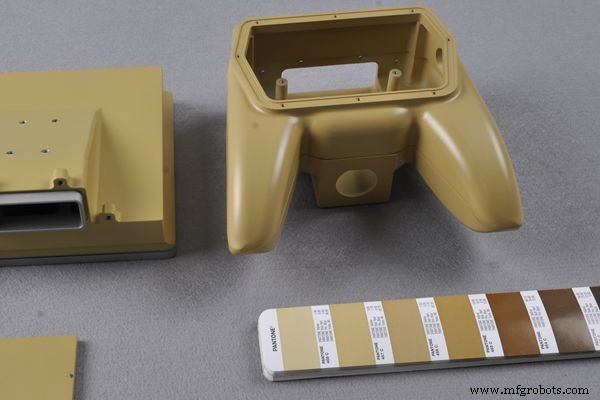

• Aplicar acabado para obtener el prototipo final.

1. Enumere la Información de su Idea

Cuando tiene una idea de negocio, es importante crear prototipos para probar la factibilidad de su producto final. El prototipado le ayuda a entender lo que sus clientes quieren y cómo interactuarán con su producto. Los prototipos básicos también le permiten hacer cambios a su producto antes de invertir demasiado tiempo y dinero en desarrollar un producto final.

2. Preparado para el Diseño de Prototipo

Si ha estado haciendo lluvia de ideas de negocio, es probable que tenga algunos conceptos que le entusiasman. Pero cómo toma esas ideas y las convierte en un prototipo digital? Y cómo sabe si su idea es incluso factible de fabricar?

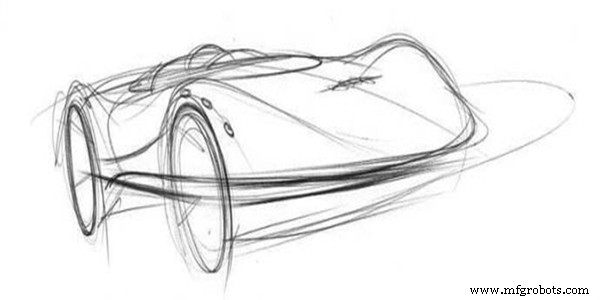

2.1 Haga un Boceto

El boceto comienza desde la forma del lado. Considerando la mejor combinación de la línea de partición y el todo. Los bocetos son principalmente creación aproximada, que necesita considerar hombre-máquina, forma estructural, método de desmontaje, material, etc., a medida que el plan de diseño se profundiza y gradualmente será diferente. Generalmente, se pueden dibujar tres vistas para mostrar la apariencia y estructura del producto desde múltiples ángulos.

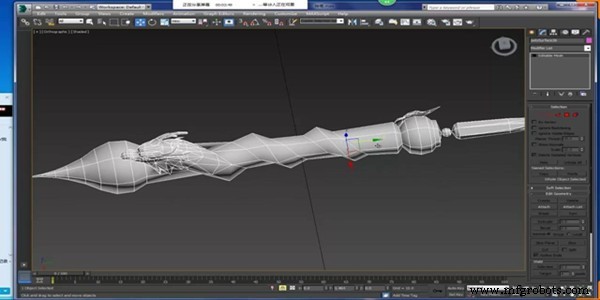

2.2 Modelado 3D

Al usar software 3D puede construir el modelo físico del producto en el espacio virtual 3D. El apilamiento interno y dimensiones aproximadas pueden establecerse rápidamente para entender la proporción de tamaño aproximada. Software de modelado CAD comúnmente usado incluyen Solidworks, Catia, Pro/E, UG, etc.

2.3 Haga Imágenes de Efecto

Antes de que los productos físicos reales estén disponibles, use software para colorear el modelo 3D, mostrando diferentes ángulos y combinaciones de colores diferentes. Las imágenes de efecto son buenas para exhibición y promoción en línea. A través de la comparación de diferentes efectos en el software, el mejor esquema de combinación de colores del producto puede obtenerse de antemano.

3. Fabricación de un Prototipo Físico

Es esencial hacer un prototipo de producto para tener una idea aproximada. Es importante fabricar un prototipo simple para ahorrar el costo de producción en materiales costosos si el boceto virtual tiene algún fallo.

Hay muchos métodos diferentes para crear prototipos, cada uno con sus propias ventajas y desventajas. Algunos de los más comunes incluyen impresión 3D, prototipado CNC y vaciado al vacío.

Impresión 3D

Caé en una de las técnicas de fabricación del dominio del prototipado denominada "fabricación aditiva". La impresión 3D es una gran idea para fabricar el producto físico siguiendo un diseño asistido por computadora. El proceso de diseño incluye dibujos generados electrónicamente con un boceto digital en software como SolidWorks, Creo y muchos más.

Bibliotecas de programación de terceros, como 123D Design y Tinkercad de Autodesk, permiten a los usuarios crear objetos 3D sin necesidad de software CAD costoso. Equipos industriales, como impresoras 3D, pueden ser costosos, pero el costo de la impresión 3D ha estado bajando rápidamente en años recientes.

Ventajas:

-Es un proceso rápido, una vez que el modelo 3D se crea puede imprimirse rápidamente. El producto físico puede probarse antes del diseño final.

-Es un método que ahorra dinero relativamente. Errores relacionados con tamaño y diseño pueden eliminarse en etapas tempranas haciendo modelos 3D en lugar de producir en masa el producto real.

-Los prototipos impresos en 3D pueden tener diseños y detalles muy intrincados que no serían posibles con otros métodos de prototipado.

Desventajas:

-Los materiales usados en impresión 3D no son tan fuertes o duraderos como los usados en otros métodos de fabricación, así que pueden no ser adecuados para todas las aplicaciones.

-Los prototipos impresos en 3D pueden consumir mucho tiempo y ser costosos de producir si el diseño es complejo o intrincado.

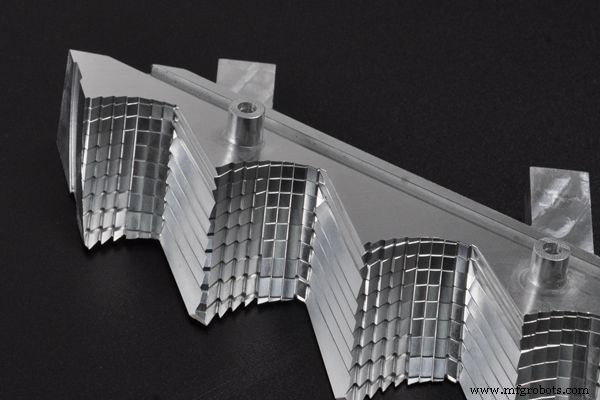

Prototipado CNC

Si busca clientes potenciales para su producto o servicio, el prototipado CNC es una forma rentable de proceder. Es un proceso de fabricación popular para crear prototipos precisos y duraderos. Además, es una gran forma de obtener prototipos de metal y plástico de talleres de mecanizado.

El prototipado CNC es un proceso de usar diseños CAD para crear prototipos físicos de modelos 3D. A menudo se usa para recaudar dinero para desarrollo de nuevos productos o para reducir el alto costo de métodos de prototipado tradicionales.

Ventajas:

-El prototipado CNC es un método muy preciso, permitiendo tolerancias ajustadas y detalles finos.

-Los materiales usados en prototipado CNC son típicamente muy fuertes y duraderos, haciéndolos adecuados para aplicaciones de alto estrés.

-Puede usarse para crear prototipos de una amplia gama de materiales, incluyendo varios materiales plásticos y metálicos.

Desventajas:

-El prototipado CNC es un método costoso, debido al costo del equipo y experiencia requerida.

-El prototipo depende de la máquina. Es un proceso que consume tiempo, especialmente para diseños complejos.

-Equipo y capacitación especializados son requeridos para producir prototipos CNC.

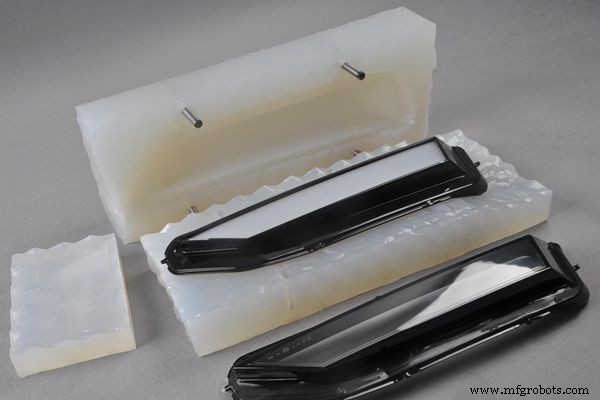

Vaciado al Vacío

El vaciado al vacío es un método versátil y relativamente de bajo costo para crear prototipos de una amplia gama de materiales. Este proceso implica crear un molde a partir de un modelo maestro impreso en 3D o mecanizado CNC, y luego verter material líquido en el molde y curarlo bajo vacío. El vaciado al vacío puede usarse para hacer prototipos de materiales termoplásticos y termoestables, haciéndolo una buena opción para una amplia gama de aplicaciones.

Ventajas:

-El vaciado al vacío es relativamente bajo costo ya que los moldes pueden reutilizarse muchas veces.

-Los materiales usados en vaciado al vacío son típicamente flexibles y duraderos y pueden usarse para crear prototipos adecuados para pruebas funcionales.

-Es un proceso escalable, haciéndolo bien adecuado para proyectos con pequeños lotes de componentes y piezas.

Desventajas:

-Los moldes usados en vaciado al vacío son típicamente de un solo uso, significando que cada prototipo debe fundirse de un molde nuevo.

– Es un proceso más lento que algunos otros métodos, como la impresión 3D.

-Los materiales usados en vaciado al vacío pueden no ser tan fuertes o duraderos como los usados en otros métodos.

4. Prueba de Prototipo

Probar un prototipo es importante porque le permite identificar cualquier problema potencial con su producto antes de que salga al mercado. Esto puede ahorrar tiempo y dinero a largo plazo, así como asegurar que su producto sea de la más alta calidad posible. Hay varias formas diferentes de probar un prototipo, incluyendo pruebas de usuario, pruebas funcionales y pruebas de estrés.

• Las pruebas de usuario implican poner su producto en manos de usuarios reales y ver cómo interactúan con él. Esto puede darle retroalimentación valiosa sobre cosas como usabilidad y experiencia de usuario.
• Las pruebas funcionales son una forma más técnica de prueba que mira cómo funciona su producto desde un punto de vista técnico. Esto puede ayudarle a identificar cualquier error o fallo potencial que necesite ser corregido antes del lanzamiento.
• Las pruebas de estrés son un tipo de prueba que simula condiciones del mundo real para ver cómo aguanta su producto. Esto puede ser importante para productos que se usarán en entornos exigentes, como equipo para exteriores o dispositivos médicos.

En general, cada uno de estos métodos de prototipado tiene sus propias ventajas y desventajas. Al elegir el mejor método para una aplicación particular, es importante considerar factores como costo, velocidad, propiedades de materiales y complejidad de diseño. En última instancia, el método perfecto de prototipado de producto dependerá de sus necesidades y objetivos específicos.

5 Consejos para Hacer un Prototipo

Entienda la propiedad intelectual – es importante entender la propiedad intelectual y cómo proteger sus ideas. No quiere invertir tiempo y recursos en algo que alguien más pueda copiar fácilmente. Consulte con un abogado de patentes o asesor de propiedad intelectual para comenzar.

Acuerdos de no divulgación – También es importante tener un acuerdo de no divulgación (NDA) en vigor antes de comenzar a compartir su idea con otros. Esto le ayudará a protegerse de alguien robando su idea.

Retroalimentación – Una vez que tiene un prototipo, es importante obtener retroalimentación de clientes potenciales. Esto le ayudará a refinar su producto y asegurar que es algo que la gente realmente quiere.

Pruebe su prototipo – No olvide probar su prototipo! Asegúrese de que es duradero y puede resistir los rigores del uso.

Encuentre un fabricante – Cuando esté listo para producir en masa su producto, es importante encontrar un fabricante en quien pueda confiar. Asegúrese de que tienen experiencia con el tipo de producto que está haciendo.

Preguntas Frecuentes

1. ¿Cuánto cuesta fabricar un prototipo?

El costo de fabricación depende enteramente del tamaño, tipo y diseño del producto. Para obtener una cotización en tiempo real para su diseño, suba el archivo CAD o envíe su mensaje de proyecto a través de la página de cotización en nuestro sitio web.

2. ¿Dónde puedo encontrar un fabricante para hacer un prototipo?

WayKen ofrece servicios de prototipado y tiene ingenieros experimentados para ayudarle con su proyecto. Puede contactarnos en cualquier momento y obtener consultoría profesional.

3. ¿Una muestra casera cuenta como un prototipo oficial?

Sí, si una muestra casera funciona entonces puede llamarse un prototipo oficial. No necesita usar los materiales finales ni necesita ser perfecta.

Próximo Paso: Hacer su Propio Prototipo

Ahora que ha visto cómo crear un prototipo básico, es hora de empezar a pensar en hacer el suyo propio. El proceso de crear un prototipo es importante para cualquier proyecto de desarrollo de productos, ya que le permite explorar diferentes opciones de diseño, visualizar el producto final y asegurar que todo fluya correctamente junto.
