Crea tu Propio Secuenciador de Colores LED con Arduino – Tutorial DIY Fácil

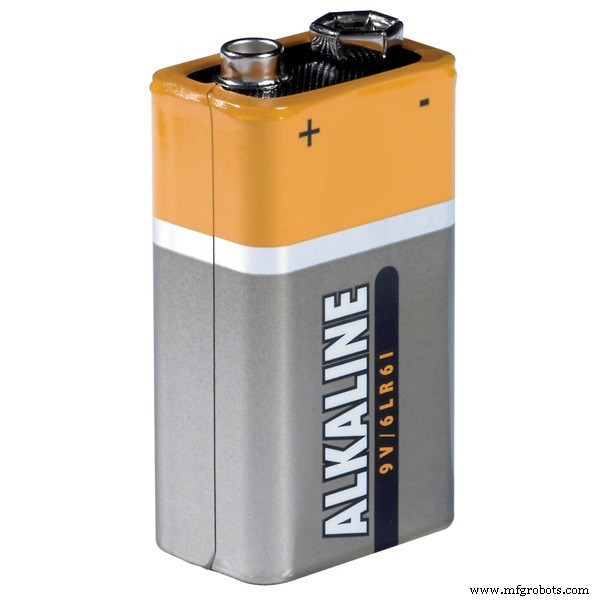

Componentes y suministros

Aplicaciones y servicios online

• Arduino IDE
• Arduino Web Editor

Sobre el proyecto

El secuenciador de luces es un sistema de iluminación muy básico y divertido que cualquiera puede montar y programar. Además, el código se puede modificar para diseñar tu propio patrón único de luces.

Instrucciones

Paso 1

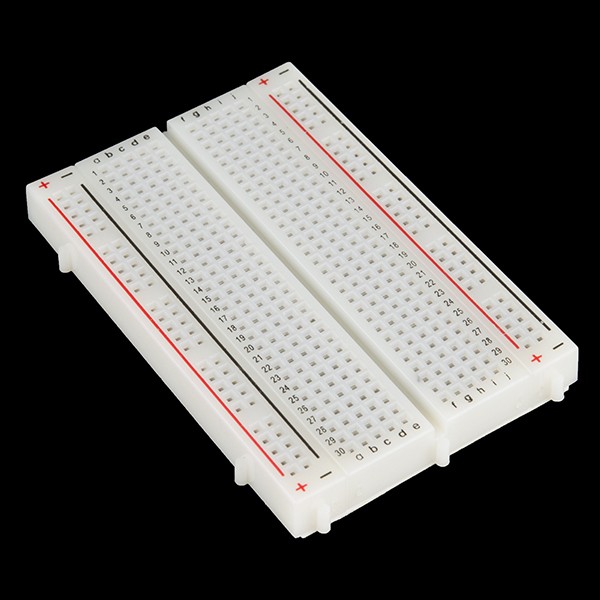

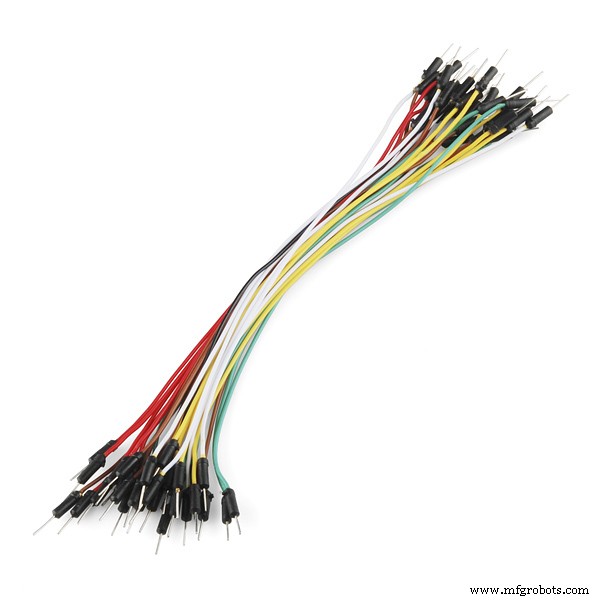

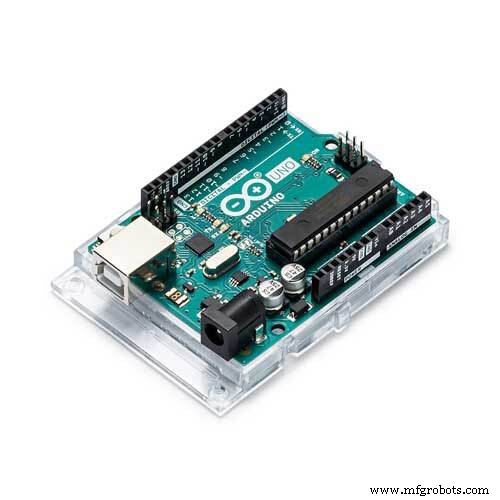

Toma Arduino y protoboard. Conecta un jumper corto entre GND de Arduino y primera fila de la protoboard. Enchufa un LED con su pata larga (ánodo) justo debajo del jumper. Luego, una resistencia 220 Ω bajo la pata corta (cátodo). Otro jumper corto bajo la resistencia y conéctalo al pin 13.

Paso 2

Otro jumper entre la resistencia y el jumper anterior (rail de tierra). Llévalo a fila nueva. Repite paso 1: pata corta del LED bajo ese jumper, resistencia, jumper final al pin 12.

Paso 3

Jumper bajo el primer jumper (bajo pata larga del primer LED) a fila nueva al otro lado del segundo LED. Repite paso 1 y conecta jumper final al pin 11.

Paso 4

Jumper bajo el segundo LED. Repite paso 1 y conecta jumper final al pin 10. Descarga el programa y el resultado final debería verse así:

¡Gracias por ver mi proyecto! Deja un like.

Código

Secuenciador luces Arduino

void setup() {
  pinMode(9, OUTPUT);
  pinMode(10, OUTPUT);
  pinMode(11, OUTPUT);
  pinMode(12, OUTPUT);
  pinMode(13, OUTPUT);
}
void loop() {
  digitalWrite(13, HIGH); digitalWrite(12, LOW); digitalWrite(11, LOW); digitalWrite(10, LOW); digitalWrite(9, LOW); delay(300);
  digitalWrite(13, LOW); digitalWrite(12, HIGH); digitalWrite(11, LOW); digitalWrite(10, LOW); digitalWrite(9, LOW); delay(300);
  digitalWrite(13, LOW); digitalWrite(12, LOW); digitalWrite(11, HIGH); digitalWrite(10, LOW); digitalWrite(9, LOW); delay(300);
  digitalWrite(13, LOW); digitalWrite(12, LOW); digitalWrite(11, LOW); digitalWrite(10, HIGH); digitalWrite(9, LOW); delay(300);
  digitalWrite(13, LOW); digitalWrite(12, LOW); digitalWrite(11, LOW); digitalWrite(10, LOW); digitalWrite(9, HIGH); delay(300);
}

Esquemáticos

Distribución del circuito que monté:
