Construye un cable de salida TV para Arduino UNO con solo dos resistencias

Componentes y suministros

Componente	Cantidad
Arduino UNO	1
Resistencia 470 ohm	1
Resistencia 1k ohm	1
Conector RCA Video	1
Estaño	1
Cables puente (genéricos)	1
Tubo termorretráctil	1

Herramientas y máquinas necesarias

• Soldador (genérico)

Sobre este proyecto

¡Arduino con TV! Sí, es posible solo con dos resistencias. Veamos el vídeo primero:

Las placas Arduino son bastante útiles, pero carecen de una pantalla de salida. Este proyecto te permite escribir sketches que se mostrarán en una pantalla de TV a través de un cable de video AV. ¡Es un proyecto muy principiante que casi cualquiera puede hacer!

Hardware

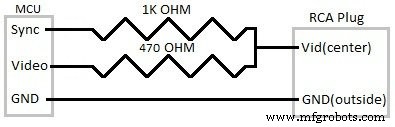

Primero, necesitas añadir las resistencias en línea a algún cable de conexión, según este diagrama:

Tu cable RCA tendrá 2 hilos, un cable de tierra y un cable de video (vid). Generalmente el cable de video está recubierto de plástico y el cable de tierra no lo está.

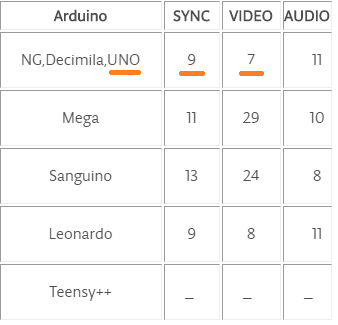

Dependiendo de tu configuración y lo que quieras lograr (audio o video, etc.) consulta la siguiente guía de conexión:

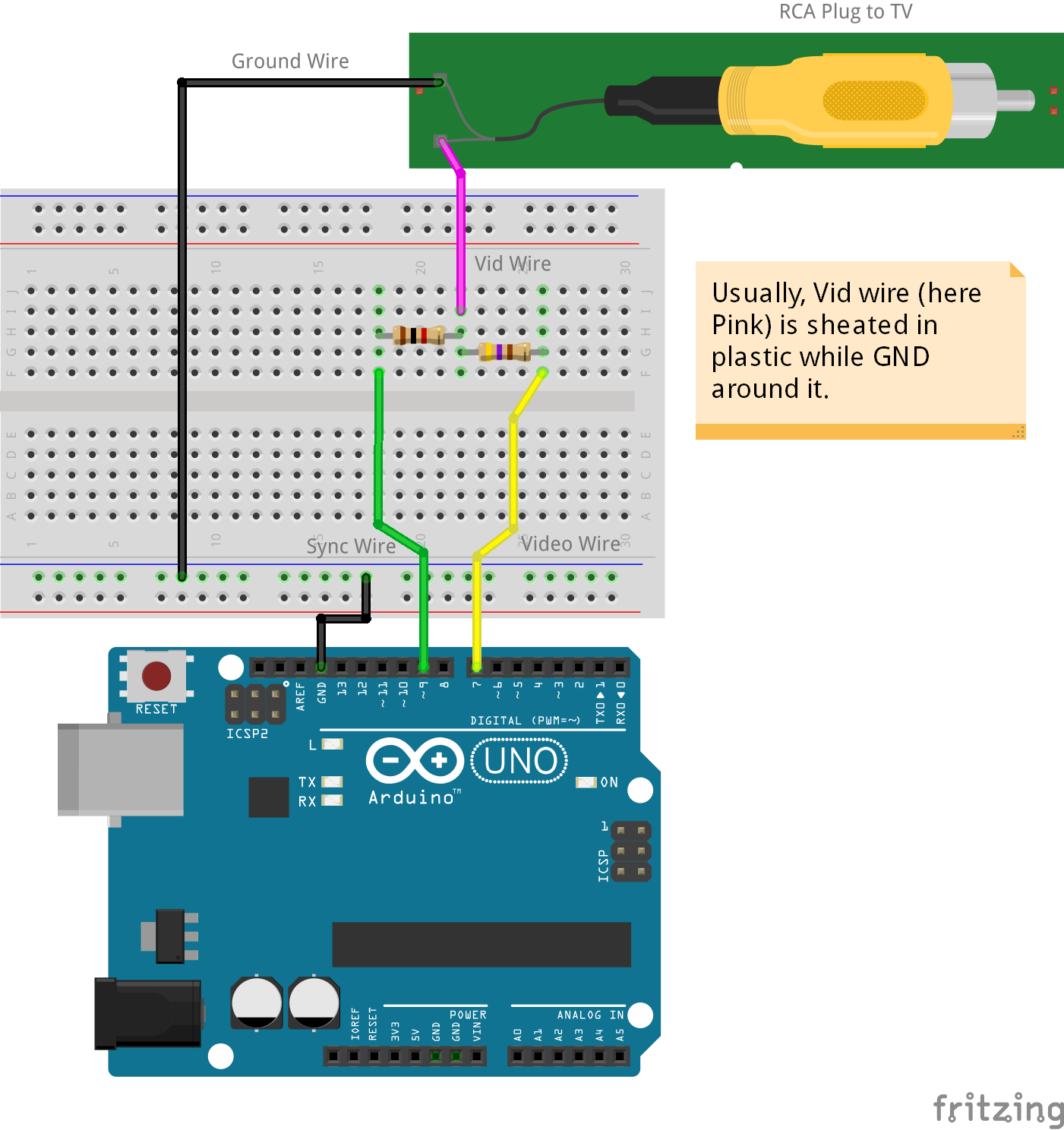

Diagrama de conexión

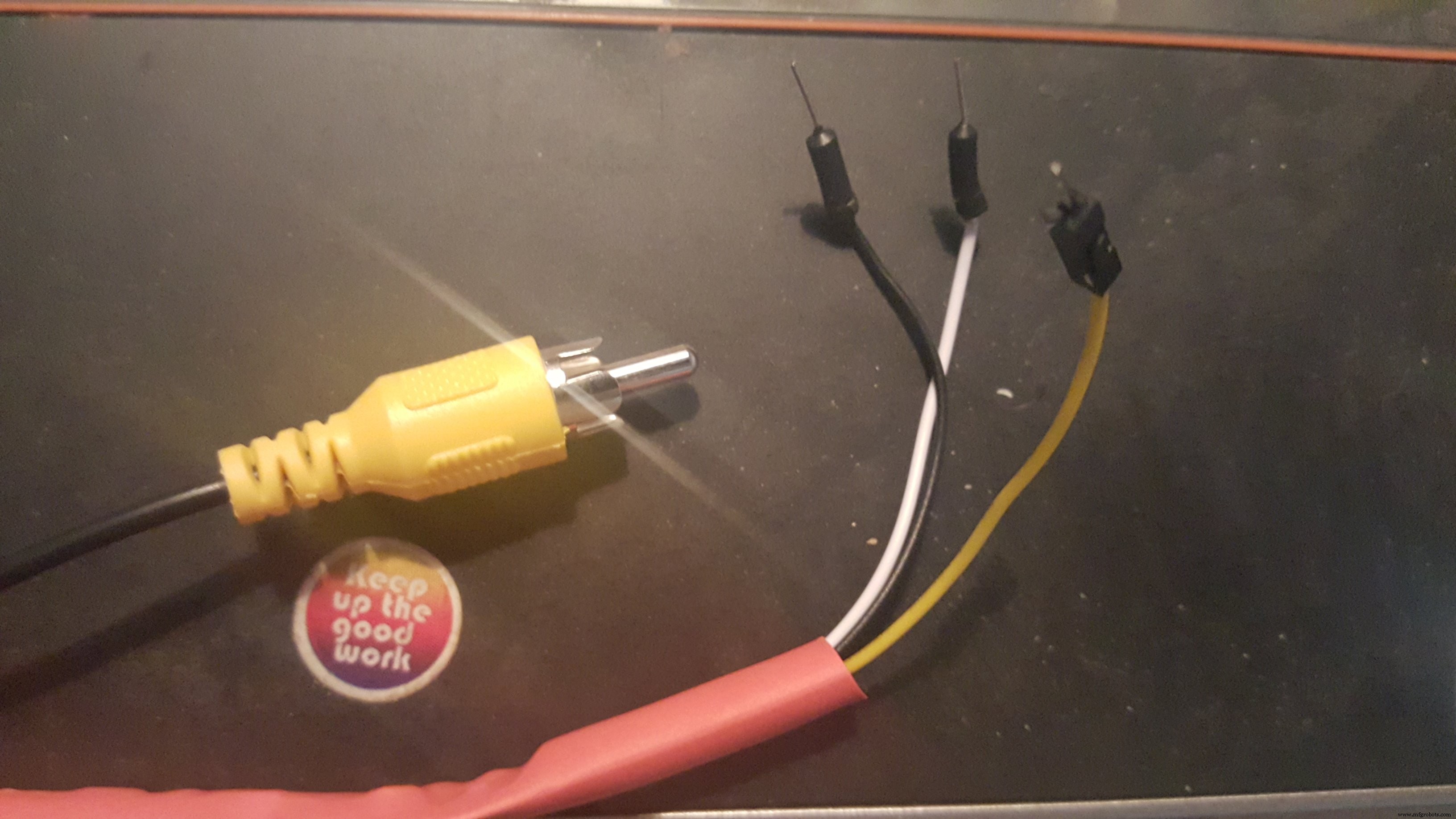

Usé tubo termorretráctil para asegurar que todo estuviera eléctricamente aislado y para dar un poco más de resistencia en las uniones de soldadura:

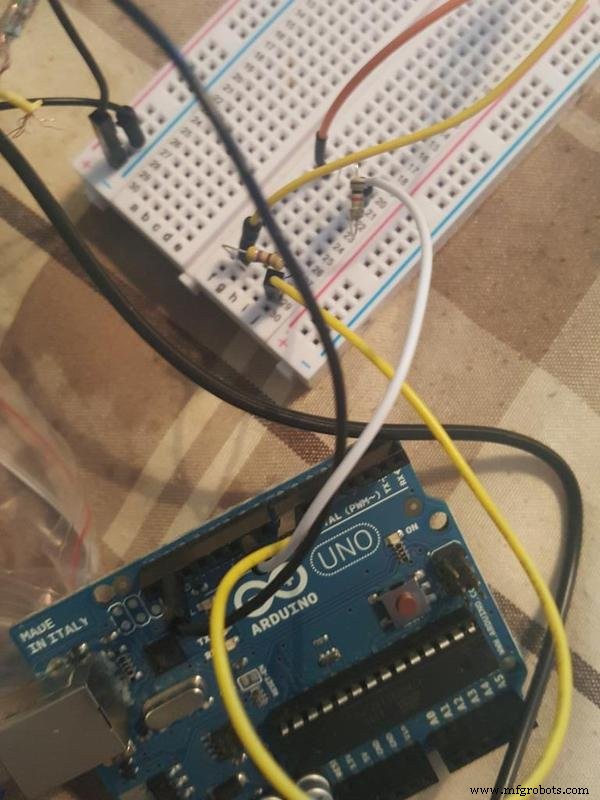

Luego puedes conectar tu nuevo cable de salida TV de Arduino a una TV o monitor y luego conectar los cables de conexión al Arduino.

Diferentes placas Arduino tienen diferentes configuraciones con Sync/Video, pero puedes estar seguro de que Tierra siempre irá al pin GND del Arduino.

Software

Paso 1: Librería Arduino-TVout

Descarga la librería Arduino-TVout.

Paso 2: Instalar librería

Abre Arduino y ve al menú "Sketch" / "Include Library" / "Add .ZIP Library..." y selecciona la librería descargada en el Paso 1.

Paso 3: Compilar y subir Sketch

Desde el menú "File" / "Examples" / "Arduino-TVout" y selecciona "DemoPAL" y súbelo.

¡Hecho!

Ahora, conecta el Arduino y pruébalo.

Código

Repositorio Arduino TV out

He modificado el código del antiguo repositorio y lo he subido a GitHub. Por favor usa mi código, ¡el código antiguo no funcionará!

https://github.com/paulscott56/arduino-tvout

Esquemas
