ArduTester V1.13: Probador automático de transistores con Arduino UNO

Componentes y suministros

• Arduino UNO (×1)

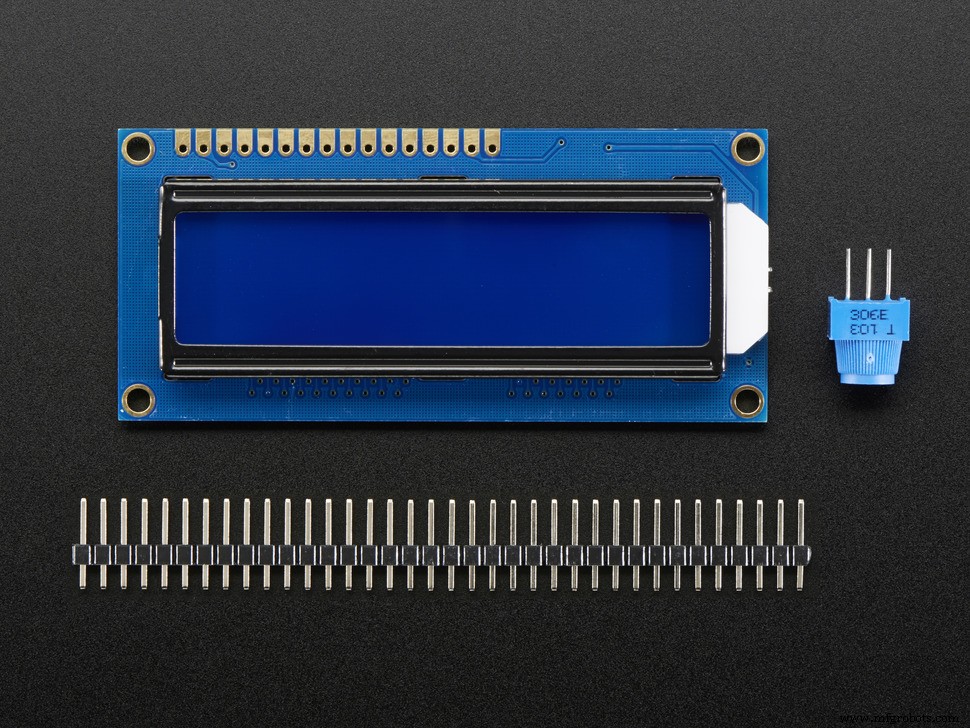

• Pantalla LCD 16x2 blanco sobre azul (×1)
• Pulsador 12mm (×1)
• Protoboard Perma-Proto medio (×1)

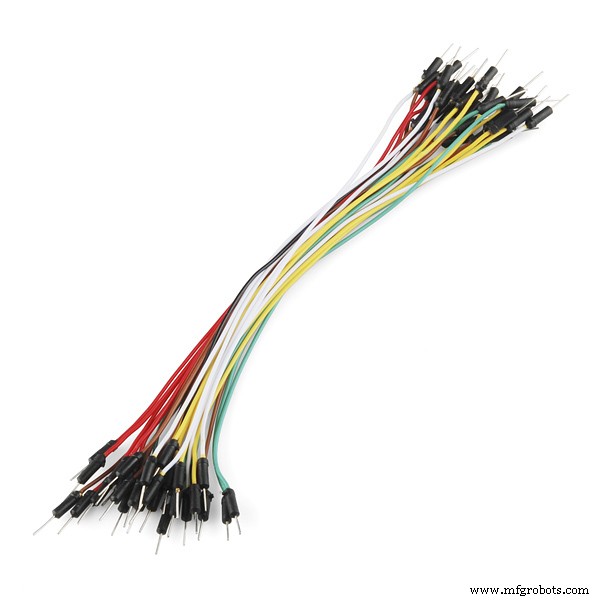

• Cables jumper genéricos (×1)
• Resistencia 1k Ω (×1)
• Resistencia 10k Ω (×1)
• Resistencia 470k Ω 1% (×3)
• Resistencia 680 Ω 1% (×3)

Sobre este proyecto

El ArduTester V1.13 es un probador automático de transistores que identifica la configuración de pines y características de semiconductores discretos (transistores NPN, PNP, MOSFET, etc.). También evalúa resistencias, condensadores, inductancias y más.

El proyecto original estaba escrito en C y ensamblador AVR para AVR Studio. Mi objetivo fue portarlo al Arduino Web Editor, simplificando enormemente la gestión del software configurable, permitiendo editar, verificar y subir a un Arduino UNO sin instalar herramientas AVR ni usar Linux.

La mayoría de kits de inicio Arduino UNO contienen los componentes necesarios (placa UNO R3, LCD 1602, pulsadores, protoboard, cables jumper, resistencias).

Este proyecto mejora la filosofía open source/open hardware de Arduino, ya que los archivos .hex previos para UNO y MEGA 2560 no mostraban bien a Arduino (la versión UNO venía sin LCD, solo monitor serie).

Casi no hay pérdida de rendimiento o precisión con esta versión Arduino ArduTester V1.13 comparada con el TransistorTester original.

Cómo usar el ArduTester V1.13

1. Conecta el componente a probar a cualquiera de TP1, TP2, TP3 (transistores NPN, PNP, FET, resistencias, condensadores, diodos, LED, etc.).
2. Advertencia: Prueba solo condensadores descargados previamente.
3. Presiona el botón TEST y lee el resultado en la pantalla LCD 2x16.

Ejemplo de prueba con un transistor

Presiona TEST nuevamente para obtener más parámetros o una nueva prueba.

Mantener pulsado TEST tras una prueba muestra un menú: pulsa TEST para navegar y mantenlo para seleccionar función.

Más funciones del menú

• Generador f: Onda cuadrada de frecuencia seleccionable en TP2.
• PWM 10-bit: Frecuencia con ciclo de trabajo seleccionable en TP2.
• Si te pierdes en el menú, presiona el botón reset del Arduino UNO.

Código

Sketch ArduTester V1.13

Selecciona placa Arduino/Genuino Uno, verifica y sube.

Esquemáticos

Diagrama de conexiones de componentes y cableado. Archivo Fritzing: ardutester_v113_otPu7eBf45.fzz
