Medidor de Chug (St. Patrick's Day) – Dispositivo para Medir Velocidad de Beber con Circuito.io

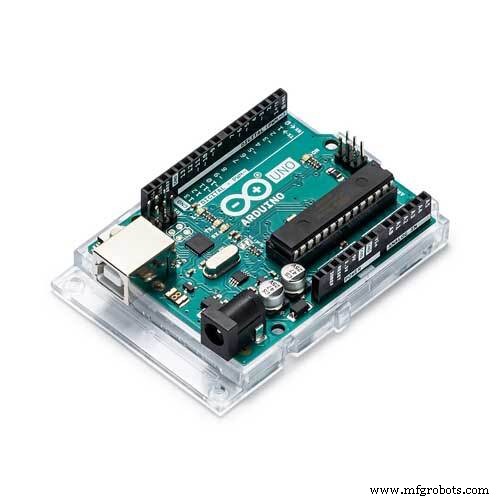

Componentes y Suministros

Aplicaciones y Servicios Online

• circuito.io (generador automático de circuitos)
• Arduino IDE

Sobre este Proyecto

Ideación

¿Quién bebe más rápido? ¡Resolvámoslo de una vez! Para el Día de San Patricio, creamos el Chug Meter. *Bebe con responsabilidad.*

Primero construye el contador, luego empieza a beber.

Montaje del Circuito

Circuito simple: FSR, Pulsador, Piezo, Display 7 segmentos. Usa el enlace mágico a circuito.io con componentes pre-seleccionados.

Tras clicar Generar, revisa: Lista de materiales (BoM), Guía de cableado paso a paso y Código. Sigue las instrucciones.

Modificaciones Posibles

• Cambiar display 7 segmentos por LCD.
• Sustituir FSR por diodo IR.
• Añadir LED RGB.

Pasos Finales

1. Reemplaza el código de ejemplo de circuito.io por el código adjunto (pega en pestaña Firmware).
2. Pega el FSR bajo el posavasos. Al levantar la pinta (fuerza liberada) empieza el cronómetro; al posarla se para. Reinicia con el pulsador.
3. Imprime en 3D la carcasa del display.
4. ¡A beber (responsablemente)!

Código

int start_flag = 0; bool glassState = 0; long finalTime, time0; int timer;

void setup() {
  Serial.begin(9600); Serial.println("start");
  pushButton.init();
  s7s.clearDisplay(); s7s.setBrightness(255);
  s7s.setDecimals(0b00010000); // dos puntos
  s7s.writeInt(0);
}

void loop() {
  float fsrForce = fsr.getForce(); // en gramos
  Serial.print("Force: "); Serial.print(fsrForce); Serial.println(" [g]");
  bool pushButtonVal = pushButton.onPress();

  if (pushButtonVal == 1) { // Reset
    start_flag = 0; glassState = 0;
    s7s.writeInt(0); time0 = millis();
  }

  if (start_flag == 0) {
    if (fsrForce > 50) { // Vaso puesto
      glassState = 1; s7s.writeInt(0); time0 = millis();
    } else if (fsrForce < 50 && glassState) { // Vaso levantado
      finalTime = millis() - time0; start_flag = 1;
    }
  } else if (start_flag == 1) { // Bebiendo
    if (fsrForce < 100) {
      finalTime = (millis() - time0) / 10; // centisegundos
      s7s.writeInt(finalTime);
    } else { // Vaso posado -> fin
      start_flag = 2;
      finalTime = (millis() - time0) / 10;
      s7s.writeInt(finalTime);
      piezoSpeaker.playMelody(piezoSpeakerHoorayLength, piezoSpeakerHoorayMelody, piezoSpeakerHoorayNoteDurations);
      delay(500);
    }
  } else { // Mostrar tiempo final hasta reset
    s7s.writeInt(finalTime);
  }
}

Esquemáticos

Generados automáticamente por circuito.io. Ver enlace en tutorial original.
