START: Terminal Arduino Autónoma con Teclado PS2, LCD, Ethernet y Shell Remoto
Componentes y suministros
| Componente | Descripción | Cantidad |
|---|---|---|
| Arduino UNO | Placa base. | 1 |
| Arduino Ethernet Shield 2 | Conectividad de red. | 1 |
| Pantalla LCD 128x64 ST7920 | Monitor de texto. | 1 |
Sobre el proyecto
START = STandalone ARduino Terminal. Incluye teclado PS2, pantalla LCD 128x64, puerto Ethernet y opcionalmente batería. Ejecuta comandos integrados para controlar I/O digital y conectarse a un servidor telnet real para ejecutar comandos shell remotos.
Primeros pasos
- Descarga la librería START e instálala como cualquier librería Arduino.
- Instala también: PS2Keyboard y U8glib.
- Abre y sube el ejemplo
runSTART.
Comandos integrados (case-sensitive)
| Comando | Descripción | Ejemplo |
|---|---|---|

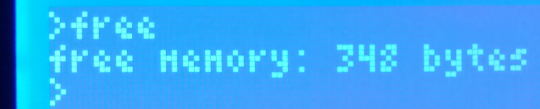

free | Muestra SRAM libre en bytes. | free |

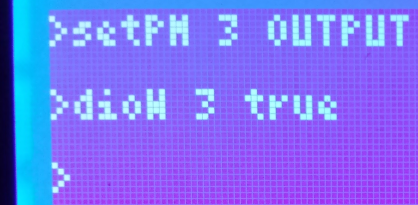

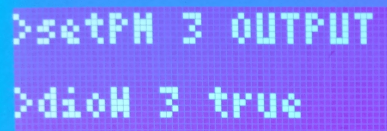

setPM | Wrapper de pinMode(). | setPM 3 OUTPUT |
getPM | Devuelve modo configurado de un pin. | getPM 7 |

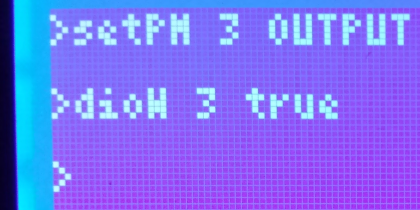

dioW | Wrapper de digitalWrite(). | dioW 3 false |
dioR | Wrapper de digitalRead(). | dioR 3 |

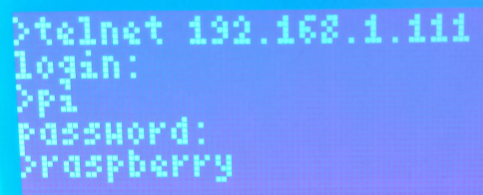

telnet | Cliente telnet básico para shell remoto. | telnet 192.168.1.111 |

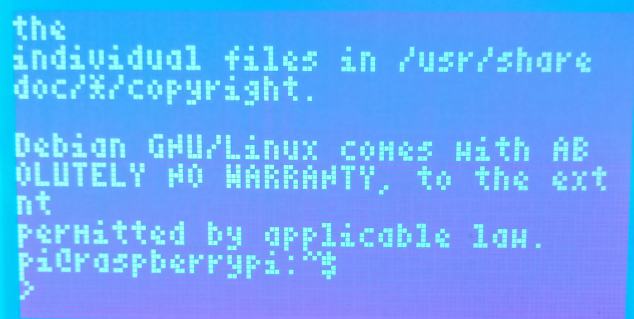

Al ejecutar telnet, solicita usuario/contraseña. Tras conectar, puedes ejecutar comandos, scripts y programas en el servidor remoto.
Configuración de red en archivo network.h.
Consejos de construcción

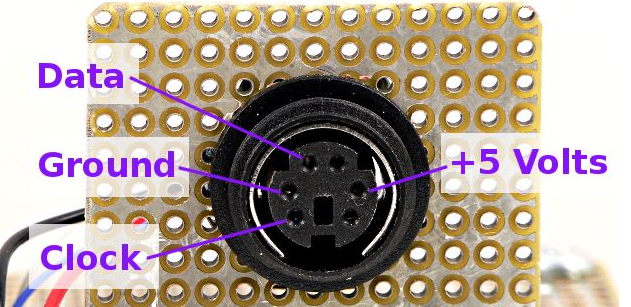

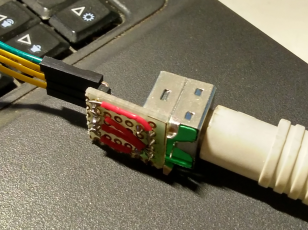

Adaptador teclado PS2
Conector PS2 PCB + protoboard. Conexiones: Data → Pin 8 Arduino, Clock → Pin 2 Arduino.

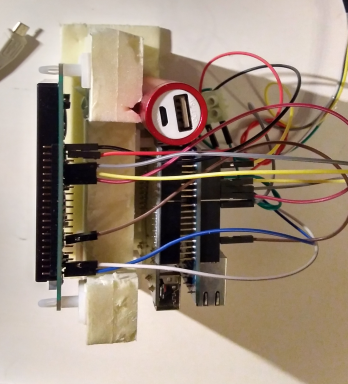

Montaje portátil
Estructura de poliestireno con separadores PCB para dispositivo compacto y transportable.
Código
Repositorio GitHub: https://github.com/alejho/START
Esquemático
