Cómo reproducir audio con Arduino UNO y DFPlayer Mini – Guía paso a paso

Componentes y materiales

Sobre este proyecto

Hola amigos, en este tutorial les muestro cómo reproducir archivos de audio usando Arduino y el DFPlayer Mini. El DFPlayer Mini es un pequeño y económico módulo reproductor MP3 con salida simplificada directamente al altavoz. El módulo puede usarse de forma independiente con batería, altavoz y pulsadores, o combinarse con un Arduino UNO u otra placa con capacidades RX/TX.

Para este proyecto utilizamos:

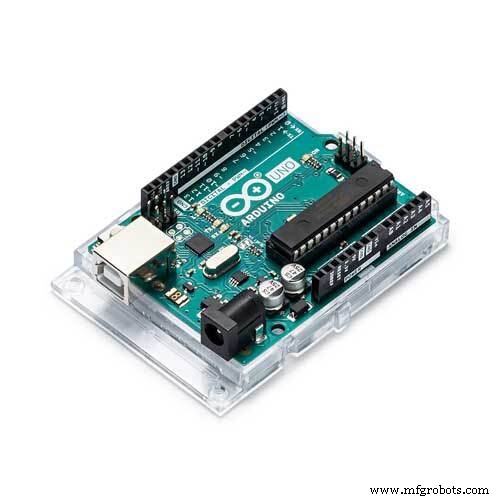

• Arduino UNO
• DFPlayer Mini
• Altavoz

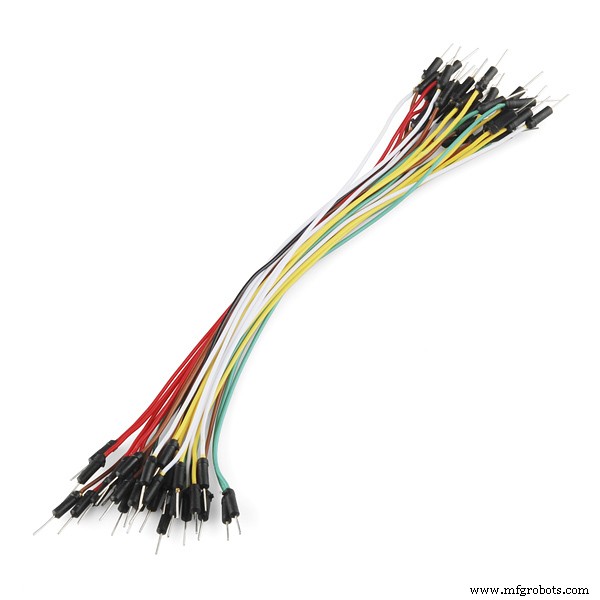

• Cables de conexión

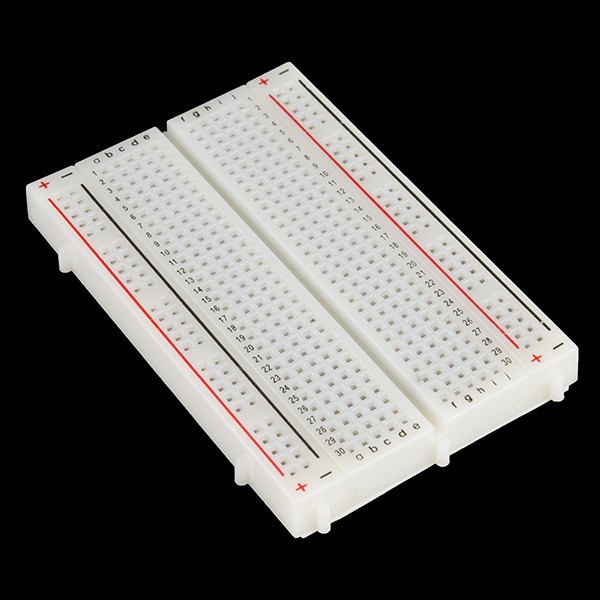

• Protoboard

Código

#include "SoftwareSerial.h"
#include "DFRobotDFPlayerMini.h"

// Usar pines 2 y 3 para comunicarse con DFPlayer Mini
static const uint8_t PIN_MP3_TX = 2; // Conecta al RX del módulo
static const uint8_t PIN_MP3_RX = 3; // Conecta al TX del módulo

SoftwareSerial softwareSerial(PIN_MP3_RX, PIN_MP3_TX);
// Crear el objeto Player
DFRobotDFPlayerMini player;

void setup() {
  // Inicializar puerto serie USB para depuración
  Serial.begin(9600);
  // Inicializar puerto serie para DFPlayer Mini
  softwareSerial.begin(9600);

  // Iniciar comunicación con DFPlayer Mini
  if (player.begin(softwareSerial)) {
    Serial.println("OK");
    // Establecer volumen al máximo (0 a 30)
    player.volume(30);
    // Reproducir el primer archivo MP3 en la tarjeta SD
    player.play(1);
  } else {
    Serial.println("¡Conexión con DFPlayer Mini fallida!");
  }
}

void loop() {
  // No se requiere código en el bucle principal
}

Esquemático

Consulte la imagen del esquemático de conexiones en el proyecto original.

Notas importantes

• Asegúrese de que los archivos de audio en la tarjeta SD estén nombrados correctamente (0001.mp3, 0002.mp3, etc.)
• El DFPlayer Mini requiere una tarjeta microSD formateada en FAT32
• Conecte el pin TX del Arduino (pin 2) al RX del DFPlayer a través de un divisor de tensión (1kΩ/2kΩ) ya que el módulo funciona a 3.3V
• El pin RX del Arduino (pin 3) se conecta directamente al TX del DFPlayer
• Alimente el DFPlayer preferiblemente desde el pin 5V del Arduino, no desde 3.3V
