Kit esterilizador UVC DIY: caja UV de bajo costo y fácil construcción para artículos médicos y personales

Componentes y suministros

Herramientas y máquinas necesarias

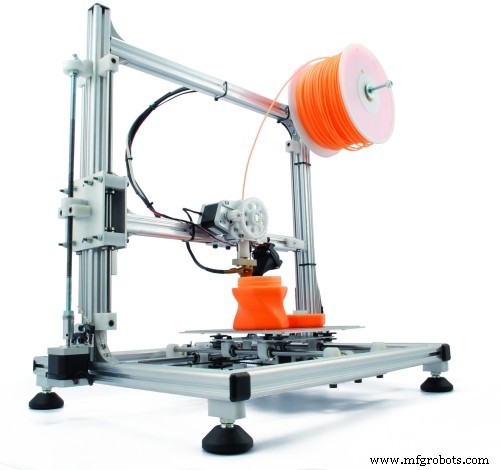

• Impresora 3D (genérica)
• Cloruro férrico (para grabar PCB)

Aplicaciones y servicios en línea

• Arduino IDE

Sobre el proyecto

Video

Así que esto es la "CAJA UVC", un esterilizador UVC de bajo costo y fácil fabricación para esterilizar cosas como equipos médicos, artículos de uso diario como smartphones, carteras, monedas, billetes, etc.

Es de bajo costo porque he usado algunas piezas genéricas de bajo costo como este contenedor plástico o caja de joyas que se puede comprar muy barato. Diseñé la carcasa en Fusion 360 y luego la imprimí en 3D. Encaja perfectamente en la tapa del contenedor.

La parte más difícil fue conseguir los LEDs UVC, encontré algunos en el sitio web de UTSOURCE.

Puedes consultar UTSOURCE.net, venden todo tipo de componentes electrónicos como por ejemplo ATtiny84 y otros componentes que uso en este proyecto.

Después de conseguir los LEDs UVC, los soldé en unos MCPCBs que hice anteriormente, básicamente los conecté en paralelo y les proporcioné 3,3 V para alimentarlos.

Después de probar los LEDs, hice una configuración que consiste en 6 salidas y 1 entrada (5 para LEDs indicadores y 1 para LED UVC, 1 entrada para botón) y subí el código a mi placa breakout ATtiny84 vía Arduino como configuración ISP.

Más información aquí: https://www.hackster.io/350166/getting-started-with-attiny84-c920ee

El código básicamente enciende el LED indicador en secuencia de persecución (del 1 al 5) y luego podemos presionar el botón para alternar el LED UVC. El LED UVC permanecerá ENCENDIDO por unos 10 minutos y luego se APAGARÁ.

Después de probar esto en protoboard, diseñé y grabé un PCB personalizado para este proyecto y ensamblé todo en él (ver video para ensamblaje y resultado de prueba básica).

Después, lo conecté con mi programador Arduino ISP personalizado que hice hace unas semanas para programar/flashear MCUs; más sobre eso aquí: https://www.hackster.io/Oniichan_is_ded/multiple-attiny85-13a-programmer-84adf8

Subí el boceto de CAJA UVC al circuito grabado personalizado y lo probé una última vez conectando interruptor basculante y pulsador con pila de litio.

Después, pegué el circuito dentro de la carcasa impresa en 3D y ensamblé todo junto.

Y eso es todo. En la V2 haré un envolvente mejor porque esta caja de joyas no es muy duradera (probablemente se romperá en pocos meses de uso diario).

Además, esta configuración es básicamente idéntica en funcionamiento a los esterilizadores UVC disponibles comercialmente, la única diferencia es el precio (este es más barato).

Para un mejor tutorial de este proyecto, mira el video.

He adjuntado todo lo relacionado con este proyecto, deja un comentario si tenéis algún problema.

Código

CÓDIGO (C/C++)

const int buttonPin = 0; // pin 7 arduino
const int UVPin = 5; // pin 13 arduino
int pinsCount = 5;
int pins[] = {10,9,8,7,6}; // pines 2,3,4,5,6 arduino
int buttonState = 0;
void setup() {
  pinMode(UVPin, OUTPUT);
  pinMode(buttonPin, INPUT_PULLUP);
  for (int i = 0; i < pinsCount; i++) {
    pinMode(pins[i], OUTPUT);
  }
  for (int i = 0; i < pinsCount; i++) {
    digitalWrite(pins[i], HIGH);
    delay(1000);
    digitalWrite(pins[i], LOW);
  }
}
void loop() {
  buttonState = digitalRead(buttonPin);
  if (buttonState == LOW) {
    digitalWrite(UVPin, HIGH);
    delay(600000); // 10 minutos
    digitalWrite(UVPin, LOW);
  } else {
  }
}

Piezas personalizadas y envolventes

[Archivos CAD]

Esquemáticos

[Esquemáticos]
