Construye tu Propio Juego de Ruleta de 37 LEDs con Arduino Nano

Componentes y suministros

Herramientas necesarias

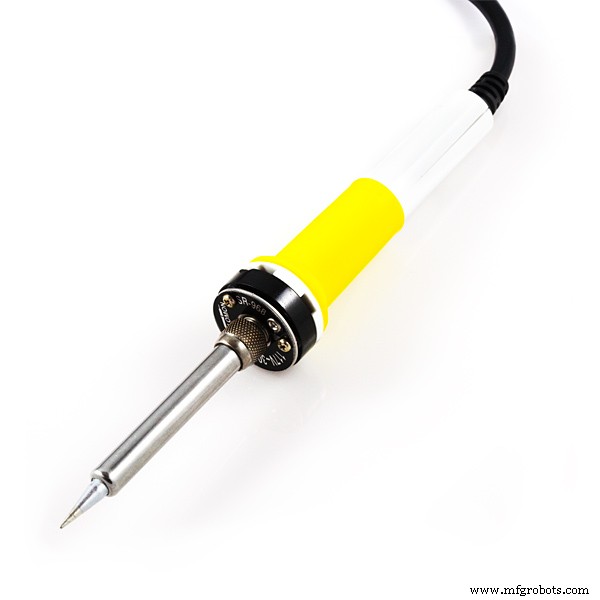

• Soldador (genérico)

Aplicaciones y servicios en línea

• Arduino IDE

Sobre el proyecto

La ruleta es un juego de casino que toma su nombre de la palabra francesa que significa "pequeña rueda". En el juego, los jugadores pueden apostar a un solo número, diversos grupos de números, los colores rojo o negro, si el número es par o impar, o si los números son altos (19–36) o bajos (1–18).

Lo habitual es encontrar proyectos de ruleta con 10 LEDs, así que decidí construir uno con 37 LEDs, igual que la rueda original. Siguiendo el principio de la ruleta real, el movimiento del LED simula una bola cuya velocidad disminuye gradualmente hasta detenerse en un número generado aleatoriamente. La construcción se simplifica enormemente gracias al microcontrolador Arduino. El dispositivo es relativamente sencillo de construir y consta de pocos componentes:

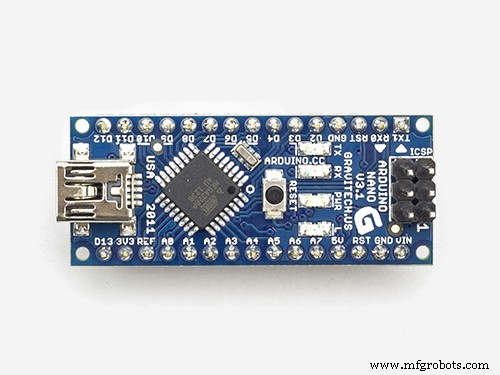

• Microcontrolador Arduino Nano
• 5 registros de desplazamiento 74HC595
• 37 LEDs
• Transistor NPN
• 2 resistencias
• Zumbador

Este diseño sigue el estilo europeo con un solo cero y 36 números más. Al presionar el botón, "lanzamos" la bola virtual: la rotación se simula mediante la iluminación secuencial de los LEDs. El giro de los LEDs va acompañado de un efecto de sonido adecuado, lo que aporta realismo al juego. La velocidad y el tiempo de rotación se pueden ajustar fácilmente en el código.

Finalmente, el dispositivo se aloja en una caja adecuada de plástico PVC forrada con papel pintado de color.

Código

int SER_Pin = 8; //pin 14 en el 74HC595
int RCLK_Pin = 9; //pin 12 en el 74HC595
int SRCLK_Pin = 10; //pin 11 en el 74HC595
//Cuántos registros de desplazamiento - cambiar esto
#define number_of_74hc595s 5
//no tocar
#define numOfRegisterPins number_of_74hc595s * 8
boolean registers[numOfRegisterPins];
int Randomwaarde;
int del = 5;

void setup() {
  pinMode(SER_Pin, OUTPUT);
  pinMode(RCLK_Pin, OUTPUT);
  pinMode(SRCLK_Pin, OUTPUT);
  //resetear todos los pines de registro
  clearRegisters();
  writeRegisters();
  randomSeed(analogRead(3));
  Randomwaarde = random(190, 210);
  Serial.println(Randomwaarde);
}

//establecer todos los pines de registro a LOW
void clearRegisters() {
  for(int i = numOfRegisterPins - 1; i >= 0; i--) {
    registers[i] = LOW;
  }
}

//Establecer y mostrar registros
//Llamar SOLO DESPUÉS de que todos los valores estén configurados (lento en caso contrario)
void writeRegisters() {
  digitalWrite(RCLK_Pin, LOW);
  for(int i = numOfRegisterPins - 1; i >= 0; i--) {
    digitalWrite(SRCLK_Pin, LOW);
    int val = registers[i];
    digitalWrite(SER_Pin, val);
    digitalWrite(SRCLK_Pin, HIGH);
  }
  digitalWrite(RCLK_Pin, HIGH);
}

//establecer un pin individual HIGH o LOW
void setRegisterPin(int index, int value) {
  registers[index] = value;
}

void loop() {
  for (int x = 0; x <= 36; x++) {
    if (del <= Randomwaarde) {
      setRegisterPin(x, HIGH);
      writeRegisters();
      delay(del);
      setRegisterPin(x, LOW);
      writeRegisters();
      del = del + 1;
    } else {
      setRegisterPin(x, HIGH);
      writeRegisters();
      delay(10000);
      setRegisterPin(x, LOW);
      writeRegisters();
      del = 5;
    }
  }
}

Esquemáticos
