Impresión en 3D de microcaracterísticas con material microfino de estereolitografía

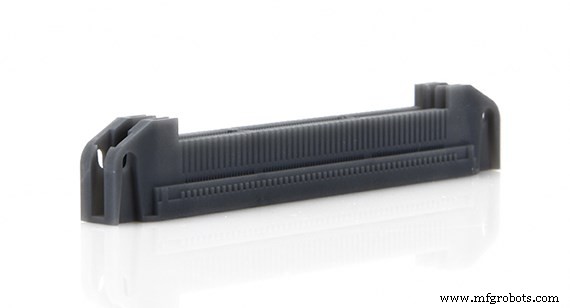

MicroFine Gray™ es un material exclusivo desarrollado en Protolabs para construir piezas pequeñas con características ultrafinas.

Al construir una pieza con impresión 3D, la resolución de la máquina puede tener un impacto significativo en la pieza final al determinar el tamaño mínimo de la característica, la calidad del acabado de la superficie y el costo. Para adaptarse a una gama de geometrías de piezas, ofrecemos impresión 3D de esterolitografía (SLA) en tres resoluciones:normal, alta y micro. La mayoría de las piezas se pueden construir con una resolución normal, pero para las piezas con características finas de alrededor de 0,005 pulgadas, es posible que se requiera una resolución alta.

Para los momentos en que el tamaño de la función es extremadamente pequeño, como 0,0025 pulgadas, ofrecemos microresolución. Podemos lograr estas características ultrafinas con nuestro material exclusivo, MicroFine™. Esta resina termoestable construye piezas en capas de 0,001 pulg. El máximo. El tamaño de la pieza es de 5 pulgadas por 5 pulgadas por 2,5 pulgadas y ofrece tolerancias extremadamente estrechas. La mayoría de las piezas construidas en MicroFine™ no tienen más de 1 pulg. por 1 pulg. por 1 pulg.

¿Tiene un diseño de pieza que podría requerir este nivel de resolución? Esto es lo que debe saber si está considerando MicroFine para su próximo proyecto.

Proceso de construcción y tecnología SLA

Nuestras piezas MicroFine están construidas con 3D Systems Vipers que han sido modificadas y optimizadas para microrresolución. Al igual que todos nuestros procesos de impresión 3D, ejecutamos controles durante el proceso para garantizar que las piezas se construyan con precisión y llevamos a cabo inspecciones de calidad una vez que se completa la construcción para garantizar piezas precisas.

El procesamiento posterior a la construcción es casi idéntico al de las piezas SLA construidas en otros materiales. Primero se limpia con solventes y luego se cura completamente en un horno UV. Después de eso, retiramos las estructuras de soporte y las lijamos para obtener un acabado superficial liso. Si las piezas de los clientes tienen un acabado estándar, chorreamos la pieza. Para las piezas que son extremadamente pequeñas, a veces podemos renunciar al granallado si existe el riesgo de dañar las piezas.

Propiedades de los materiales

Como su nombre lo indica, MicroFine™ está disponible en colores verde y gris. En cuanto a sus propiedades mecánicas, el material es bastante duradero, rígido y muy similar a un plástico ABS. Las características más pequeñas integradas en MicroFine™ tienden a ser más duraderas que los materiales de impresión 3D similares. Es más rígido que WaterShed, nuestro material microfluídico transparente, pero las características finas serán mucho más duraderas en comparación con los materiales similares al policarbonato, como Accura 60. Para obtener un desglose más completo de los materiales de impresión 3D, consulte esta guía completa.

Así es como MicroFine™ se compara con otros materiales similares al ABS utilizados en SLA:

Aplicaciones

El uso principal de MicroFine™ es para la creación rápida de prototipos de piezas con características extremadamente finas. El material no es lo suficientemente duradero para la mayoría de las aplicaciones de uso final. La mayoría de nuestros clientes que utilizan este material están creando prototipos de pequeños componentes en dispositivos médicos. Otra aplicación común son los accesorios personalizados para investigadores en una variedad de campos.
