Entender el sobremoldeo: guía completa de procesos de inyección multi-disparo

¿Qué es el sobremoldeo?

El sobremoldeo es un proceso de moldeo por inyección multi-disparo que produce una única pieza a partir de dos o más termoplásticos diferentes. El primer "disparo" se denomina sustrato, que suele ser el más rígido de los dos materiales utilizados y está diseñado para recibir los disparos subsiguientes, o sobremoldeos.

Se pueden utilizar diversos termoplásticos para el sobremoldeo, pero suelen ser más blandos y flexibles que el sustrato. El material de sobremoldeo puede mezclarse con colorantes, agentes espumantes y otros aditivos para lograr el efecto deseado al finalizar.

El sobremoldeo permite la unificación del material del sustrato con el del sobremoldeo en una fracción del tiempo que se tarda en unir dos o más piezas en una operación secundaria en una línea de montaje. Primero, el sustrato se moldea por inyección con un plástico más rígido. Luego se coloca en una herramienta de sobremoldeo o en una cavidad de sobremoldeo dentro de la misma herramienta. A continuación, el material de sobremoldeo fundido se inyecta dentro, sobre o alrededor de la pieza del sustrato. Tras el enfriamiento del material de sobremoldeo, el sustrato y el sobremoldeo quedan unidos química y/o mecánicamente. Rápidamente, a menudo en 30 a 60 segundos, se completa una pieza fuerte y duradera construida a partir de dos o más plásticos complementarios.

El sobremoldeo es ventajoso para fabricantes que buscan construir piezas multi-material consistentemente fuertes y duraderas. Construir una pieza unificada a partir de múltiples piezas unidas, en lugar de usar adhesivo para unir piezas separadas, hace que la pieza sea menos propensa a separarse con el tiempo y mejora la función y la estética general de la propia pieza. El sobremoldeo también puede utilizarse para fabricar productos como cables con conectores estancos que cumplen certificaciones IP.

Materiales para sobremoldeo

Los materiales utilizados durante el proceso de sobremoldeo deben ser compatibles química y/o térmicamente. Los sustratos metálicos pueden usarse con cualquier sobremoldeo plástico, pero al sobremoldear plástico con plástico, es posible encontrar problemas de compatibilidad. Si el sustrato y el sobremoldeo no están hechos de materiales compatibles, el producto resultante puede deformarse o tener un rendimiento de unión deficiente. Si el sustrato y el sobremoldeo no son químicamente compatibles, se pueden diseñar características de unión mecánica en la pieza.

Materiales comunes para sobremoldeo incluyen:

• PEI (Polietereimida)
• ABS (Acrilonitrilo butadieno estireno)
• PEEK (Polietereetercetona)
• PMMA (Polimetil metacrilato)
• HDPE (Polietileno de alta densidad)

Existen docenas de combinaciones de materiales posibles, pero no sienta que debe hacerlo solo. Los fabricantes de materiales generalmente proporcionan una tabla de compatibilidad para materiales de sobremoldeo. Lo mejor es verificar estos parámetros y consultar a un especialista en resinas antes de decidirse por un material.

Cuándo utilizar el sobremoldeo

Es importante considerar los requisitos únicos del proceso de sobremoldeo al diseñar piezas. El espesor de pared del sustrato, por ejemplo, determinará qué tan bien fluye el material de sobremoldeo dentro, sobre o alrededor de él. Además, debido a la alta diferencia de temperatura entre el material de sobremoldeo y el sustrato, un espesor de pared inconsistente provocará deformaciones, aumento de rebabas o incluso llenados incompletos. La mejor manera de combatir este riesgo es asegurar que los espesores de pared tanto del sustrato como del sobremoldeo sean uniformes y consistentes desde el principio.

Aunque el sobremoldeo es un método de fabricación altamente versátil, hay situaciones en las que puede tener sentido utilizar un proceso diferente. El sobremoldeo es ideal para producir un gran número de piezas idénticas a gran velocidad. Para quienes estén interesados en fabricar un pequeño número de productos de nicho, los costes iniciales del sobremoldeo pueden no merecer la pena a largo plazo. Con el sobremoldeo, los gastos de utillaje pueden ser mucho mayores comparados con el moldeo por inyección estándar. Este coste proviene del material adicional necesario para fabricar tanto las herramientas del sustrato como las de sobremoldeo y la precisión necesaria para la alineación de la pieza durante el proceso.

El moldeo con inserto es un proceso similar que ofrece los beneficios del sobremoldeo a menor escala. Durante el moldeo con inserto, el plástico fundido rodea un inserto, produciendo un único componente fuerte con los beneficios añadidos de mejores propiedades del material gracias al inserto metálico. Este proceso es más rentable que el sobremoldeo al producir piezas complejas en cantidades menores. Los dos tipos de inserto más comunes son los insertos roscados y los limitadores de compresión, pero existen muchos otros. El uso de insertos como estos permite diseñar ensamblajes más complejos y de alto rendimiento. Un socio de fabricación puede ayudarle a decidir si el sobremoldeo es adecuado para su próximo proyecto.

Aplicaciones comunes del sobremoldeo

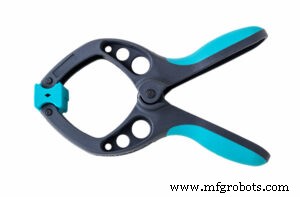

El sobremoldeo puede ser un medio eficaz para reducir el tiempo de montaje y crear piezas multicolor estéticamente agradables usando diferentes materiales. Se utiliza comúnmente para crear agarres ergonómicos para tijeras, herramientas y otros productos que necesitan ser apretados o aflojados con las manos. El diseño de sobremoldeo tiene casos de uso en una variedad de industrias, incluyendo equipos médicos, acabados automotrices, equipos militares, electrónica y artículos del hogar.

Primeros pasos con el sobremoldeo

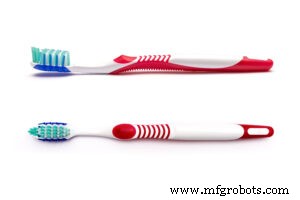

Desde agarres gomosos en mangos de cepillos de dientes hasta sellos estancos en conectores de cables, el sobremoldeo es un método de fabricación versátil que combina resistencia y velocidad. En tan solo un minuto, este proceso rentable produce una pieza unificada, fuerte y de calidad fiable.
