QX5252:Cómo utilizar el IC del controlador LED solar

Las luces del jardín y las luces de la calle deben permanecer encendidas, especialmente durante la noche. Por esa razón, los paneles solares juegan un papel muy importante. Los ingenieros valoran el QX5252 ASIC para luces LED de césped doméstico e industrial.

Por lo tanto, si está entusiasmado con la creación de circuitos LED de bricolaje, el QX5252 será útil. Aquí cubrimos todo sobre este IC, cómo funciona y cómo utilizar el IC en proyectos.

1. Configuración de clavijas Qx5252

Nombre del Pin	Tipo de paquete TO-94 / DIP-8	Tipo de pin
SBAT	1 / 6	Pin de entrada
LX	4 / 3	Pin de salida
LS	– / 5	Pin de entrada
MURCIÉLAGO	2 / 7	Pin de salida
VSS	3 / 2	Pasador de tierra
NC	– / 1, 4 y 8	No conectado.

Para obtener más información, consulte la hoja de datos QX5252 para obtener más información.

Fuente:Creative Commons.

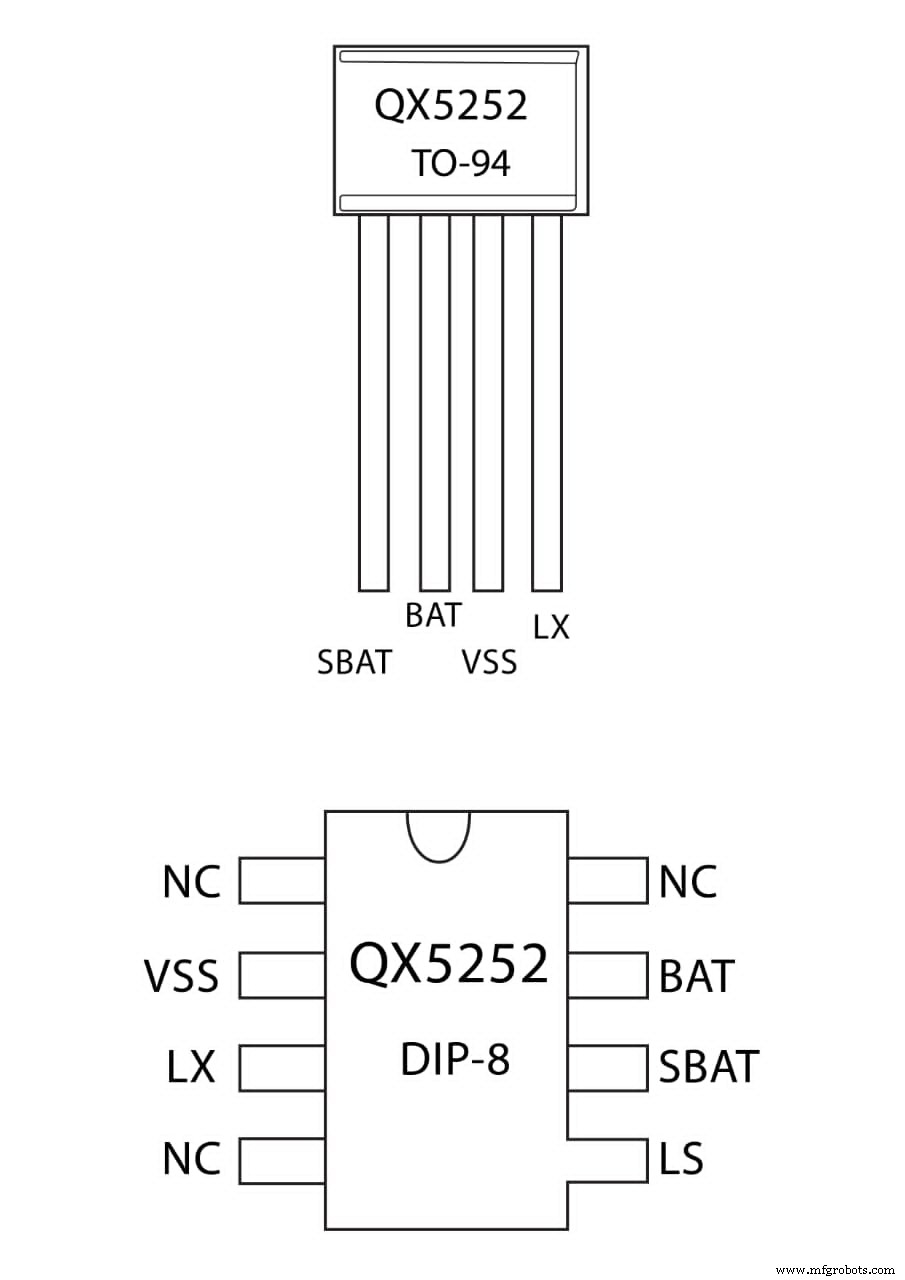

(Imagen que muestra los pines del QX5252)

2. Características y especificaciones

• En primer lugar, tiene un voltaje de funcionamiento en el rango de 0,9 V a 1,5 V
• La siguiente es la corriente de salida entre 3 mA y 300 mA.
• QX5252 tiene una función de sobredescarga patentada que le permite apagarse.
• Además, tiene una función de cambio de control de luz incorporada.
• Además, hay un diodo Schottky integrado.
• Solo requiere un inductor externo y una corriente de reposo de 17uA.
• Este IC funciona con tecnología CMOS y funciona con baja potencia.
• Otra gran característica de este IC es su carga automática.
• Por último, QX5252 viene en un paquete DIP-8 y paquetes TO-94 de 4 pines.

3. ¿Cómo funciona QX5252?

Primero, el circuito integrado QX5252 carga la batería recargable usando las celdas solares cuando todavía es de día. Una sola batería Ni-H o una batería AA, en este caso, es suficiente.

Transmite energía desde la celda solar de 2.5V a la batería de 1.2V para cargar. El voltaje de carga de la batería cargada ahora aumenta por encima de 3V. Aumenta el voltaje de la batería y luego enciende el LED.

Sin embargo, debe usar el LED con el voltaje correcto. Por lo tanto, necesita un inductor para que sirva como convertidor elevador. Con una oscilación de aproximadamente 100 kHz, los LED reciben una salida de voltaje suficiente a través del pin LX.

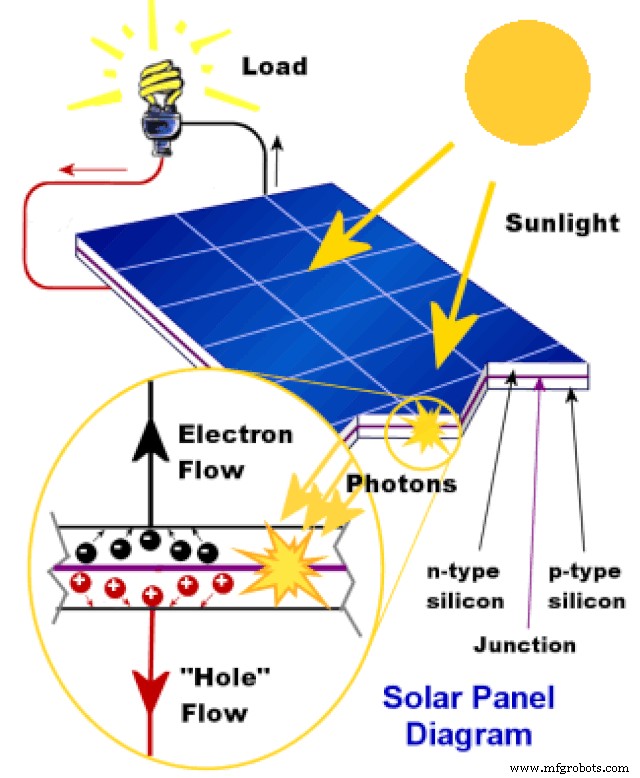

(Un diagrama que muestra cómo funciona un panel de células solares).

4. ¿Cómo usar QX5252?

El controlador LED solar QX5252 funciona con componentes muy simples. Los siguientes son los materiales que necesita para comenzar.

Materiales para preparar

• IC1, QX5252.
• Un panel solar.
• Una batería recargable – AG8 1.55V.
• Un inductor externo, L1.
• LED azul 0805 SMD o LED de cualquier color.

Sin embargo, para obtener los resultados deseados de manera efectiva, debe configurar la potencia del LED.

(Un montón de pilas alcalinas AA).

Configuración de potencia de LED

Aquí, la inductancia ayuda a determinar la potencia consumida por el LED.

Configuración del interruptor de control de flash,

Por un lado, el chip controlador QX5252F permite el control directo desde paneles solares.

El otro lado es el QX5252E. Sin embargo, necesita una resistencia normal y una resistencia fotosensible para usar este lado LS. Por lo tanto, configura el voltaje LS usando:

VLS =[R1/(R1+R2)] VIN

Por lo tanto, el LED se apaga cuando 0.3 * VIN es menor que el VLS. Pero, cuando 0.22 * VIN es más alto que el VLS, abra el LED del interruptor de control de flash.

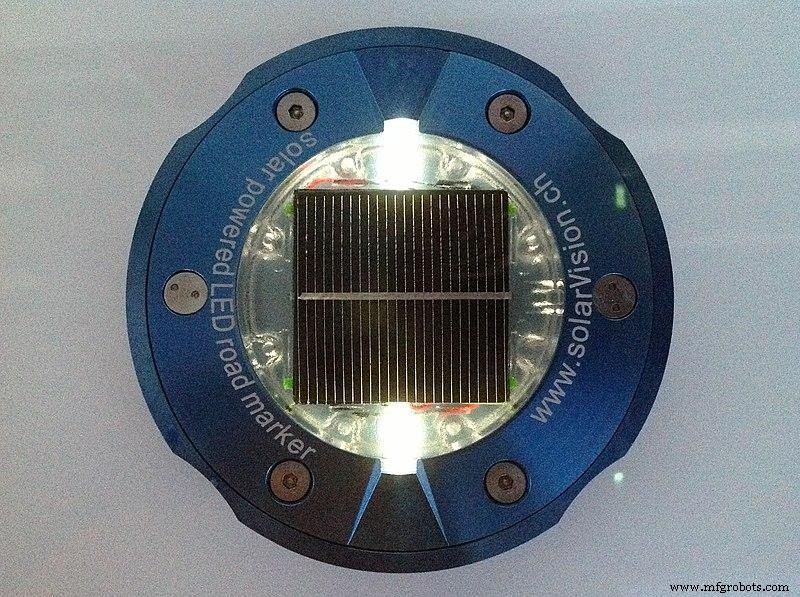

(Un controlador LED de panel solar).

Alimentación de diferentes LED con el QX5252

Fuente:Creative Commons

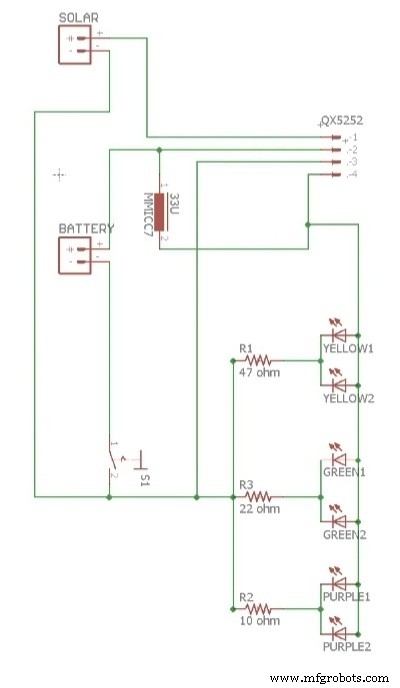

(Un diagrama esquemático que muestra cómo conectar el QX5252)

Conclusión

El QX5252 es un controlador de LED solar con un diseño ASIC que utiliza varios circuitos para alimentar los LED.
