Sensor de temperatura LM335:configuración, especificaciones y aplicaciones

Muchos sensores de temperatura diferentes utilizan diferentes principios y tecnologías de medición para lograr una medición. Algunos funcionan mejor en ciertas condiciones, mientras que otros son flexibles y se pueden usar en una amplia gama de condiciones. Los sensores de temperatura incluyen termistores, detectores de temperatura de resistencia, sondas de temperatura y termopares. El artículo de hoy analizará en profundidad el sensor de temperatura LM335, su configuración, especificación, uso y aplicación.

¿Qué es el sensor de temperatura LM335?

Fig. 1:Símbolo esquemático de un sensor LM335

El LM335 es un sensor de temperatura preciso, económico y fácil de usar.

Tiene una baja impedancia de menos de 1 ohm, por lo que es adecuado para una gran cantidad de mediciones de temperatura. Por lo tanto, la baja resistencia le permite operar con una corriente de 400uA a 5 mA.

A 10 mV/K, el voltaje de ruptura del sensor es directamente proporcional a la temperatura absoluta.

En pocas palabras, el LM335 es un diodo Zener de 2 terminales cuyo voltaje de ruptura inversa corresponde directamente a su temperatura absoluta.

Por lo tanto, no necesita necesariamente un diodo Zener en su circuito. Su hoja de datos muestra que el sensor tiene una serie de condensadores, resistencias y transistores. La red de componentes funciona como un diodo Zener.

Por lo tanto, puede medir la temperatura siempre que esté entre -40 ℃ y 100 ℃.

Y cuando considera su amplio rango de temperatura, precio razonable y alta precisión, el sensor es uno de los mejores.

Configuración del sensor de temperatura LM335

LM335 tiene tres pasadores de acero en la parte inferior del sensor.

Fig. 2:Diagrama interno de un LM335

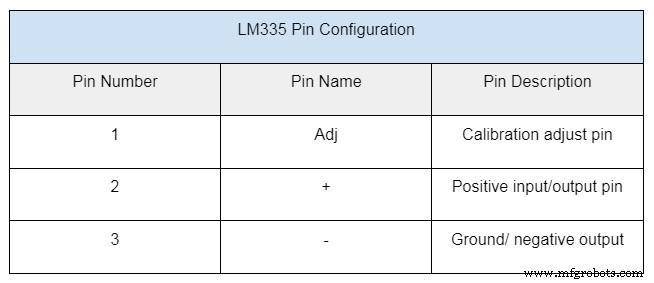

La siguiente tabla de configuración de pines del LM335 muestra los distintos pines y sus propósitos.

Características y especificaciones del sensor de temperatura LM335

Características

• Es barato y fácil de calibrar
• Calibrado en una escala Kelvin y muy preciso
• Su rango de temperatura es de 205 °C (de -55 a 150 °C)
• Funciona en un rango de corriente de 400uA de corriente mínima a 5mA de corriente óptima

Especificaciones técnicas

• El error de temperatura a 25 °C es de 2 °C
• Corriente del sensor de avance:10 mA
• Corriente del sensor de marcha atrás:15 mA
• Voltaje de salida de trabajo:2,95 V a 3,01 V
• Amplio rango de temperatura de funcionamiento:-40 °C a 100 °C
• Rango de temperatura en la tienda:-60 °C a 150 °C
• Resistencia al calor:202 °C/W

¿Cómo usar el sensor de temperatura LM335?

El sensor de temperatura LM335 es un componente eléctrico conveniente que se conecta fácilmente a su circuito. La calibración de su escala de temperatura está en Kelvins.

Por lo tanto, para usarlo, conéctelo al circuito como se muestra en el diagrama de circuito a continuación. Puede optar por omitir el botón ADJ si no necesita calibrar el sensor.

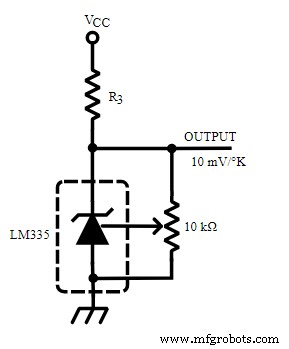

Fig. 3:Un sensor de temperatura calibrado

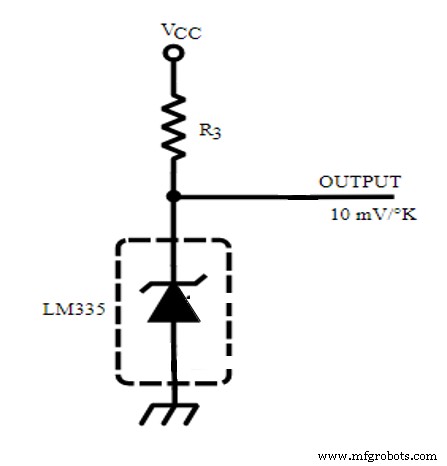

Fig. 4:Un sensor de temperatura básico

Es más fácil de usar que los sensores de temperatura resistivos y los termopares, ya que no requiere una interfaz externa. No necesita calibración y tiene una respuesta lineal a la entrada.

En consecuencia, es común en controladores de temperatura y registradores de datos.

La segunda forma de usar el sensor de temperatura es calibrarlo. Para hacerlo, conecte el pin ADJ a un potenciómetro de 10 Kilo Ohm. Ajuste la resistencia para dar un error de medición de temperatura mínimo.

Por lo general, una calibración realizada a 25 ℃ tiene una precisión de más de 100 ℃ de medición de temperatura. Da un error de menos de un ℃.

Se prefiere una corriente directa de 5 mA para el sensor LM335, aunque 10 mA es su límite de corriente directa. Por lo tanto, puede usar una hoja de datos de impedancia de menos de 1 ohmio para habilitar la limitación de corriente.

It restringe la corriente a menos de 10 mA para evitar dañar el dispositivo u otros componentes del circuito.

Además, para obtener los mejores resultados, es preferible una corriente de funcionamiento para el circuito de 1 mA.

Una ventaja significativa de usar el LM335 es que proporciona una salida numérica. Por lo tanto, no necesariamente necesita agregar un interruptor comparador a su circuito.

La salida del sensor alimenta los programables como un código. Significa que la lectura de un pin analógico dará como resultado una creación significativa sin necesidad de almacenamiento en búfer.

Además, puede optar por no conectar su sensor de temperatura directamente a su circuito, ya que una conexión por cable funciona bien. Sin embargo, al igual que cualquier componente eléctrico, existe un rango utilizable en el que un cable puede funcionar sin alcanzar una pérdida de 1°.

La distancia es proporcional al calibre del cable, y puede usar algunos cables de conexión a una distancia de 100 metros. No se preocupe por la pérdida si utiliza el calibre de cable correcto. Se vuelve más significativo con la distancia, pero no tienes que preocuparte si las conexiones están a unos pocos metros de distancia.

El LM335 es un dispositivo susceptible a cortocircuitos eléctricos. Por lo tanto, recomendamos un termorretráctil revestido con pegamento para el propósito de aislamiento para proporcionar un mejor aislamiento térmico. Aísle los tres terminales y asegúrese de que el campo sea impermeable.

Si prefiere sujetar el circuito del sensor, una barra de cobre es buena para la configuración.

Aplicaciones del sensor de temperatura LM335

Fig. 5:Reparación del sistema de aire acondicionado

• Se utilizan en sistemas de calefacción, ventilación y aire acondicionado
• Utilizado en sistemas de suministro de energía
• Detección de temperatura en sistemas de gestión de baterías
• Electrodomésticos

Conclusión

El LM335 es un sensor de circuito simple, versátil y de alta precisión que le resultará útil en sus tareas de medición de temperatura. No requiere mucha interfaz para usar y tiene una salida lineal.
