Valores de resistencia:cómo calcularlos y entenderlos

Antes de saltar a los valores de las resistencias, es crucial comprender las resistencias.

Por lo tanto, una resistencia estándar es un dispositivo que va en contra del flujo de corriente eléctrica. Entonces, si los valores estándar de una resistencia son altos, se opondrán más al flujo de corriente. Y los valores unitarios de las resistencias están en ohmios.

Con eso en mente, puede proceder a comprender los valores de resistencia estándar. En resumen, este artículo destacó cosas como el código de color de la resistencia, los valores comunes de la resistencia, los valores preferidos, la serie E, los sensores, la tolerancia de la resistencia.

También verá cómo puede calcular los valores de las resistencias en serie y comprender el proceso general de las resistencias individuales.

Si está listo, procedamos.

Código de color de la resistencia

Un código de color de resistencia se refiere al uso de bandas de colores para detectar el porcentaje de tolerancia y el valor resistivo de las resistencias de chip. Dicho esto, hay varios tipos de resistencias que puede usar para valores de componentes electrónicos y circuitos eléctricos.

Con esto, puede crear una caída de voltaje de diferentes maneras o controlar la velocidad de los flujos de corriente.

Pero, ¿cómo lo logras?

En primer lugar, debe asegurarse de que su resistencia real tenga un valor (resistencia o resistivo).

Por lo general, la mayoría de las resistencias vienen en un rango de valores de resistencia (fracción a múltiples ohmios).

Sin duda, no es práctico tener toneladas de resistencias para cada valor.

Por ejemplo, 1Ω, 2Ω, 3Ω, etc., ya que toneladas de resistencias están presentes para entregar valores posibles.

Por lo tanto, las resistencias vienen en valores preferidos y los valores de resistencia tienen impresiones de tinta de colores para cada uno.

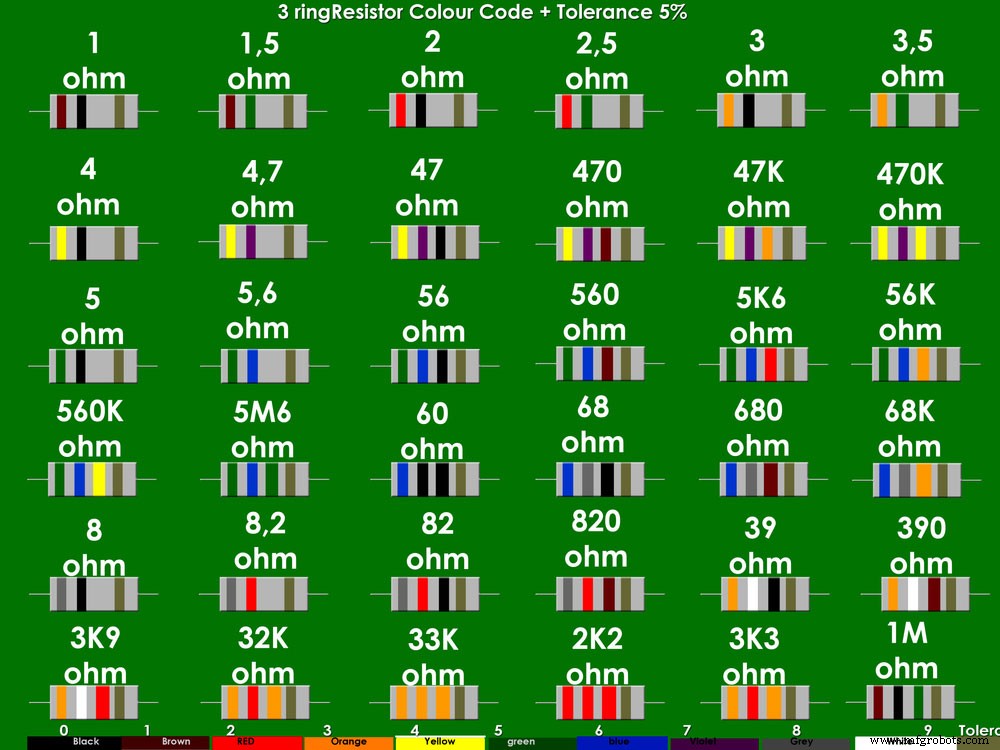

Resistor con valor y código de color Resistencia fija

También puede encontrar otros valores en el cuerpo de la resistencia, como la potencia nominal, la tolerancia de los componentes, los nombres de los componentes, los números y las posiciones de los componentes cuando la resistencia es de mayor tamaño.

Pero, si se trata de una resistencia pequeña como una película de un cuarto o del tipo de carbono de un vatio, las especificaciones se representan de otras formas, ya que el texto puede ser demasiado pequeño para verlo.

¿Cómo resolver la codificación de colores para resistencias pequeñas?

Entonces, ¿cómo superas este problema con una pequeña selección de resistencias?

Puedes usar bandas pintadas de colores. Estas bandas generan un sistema de identificación llamado código de color de resistencia.

Por lo tanto, puede usar las bandas para mostrar las clasificaciones de potencia, el valor resistivo, la combinación de resistencias y la tolerancia en resistencias pequeñas.

La idea de las bandas de colores resultó en el desarrollo de un esquema de color internacional y globalmente aceptado.

Y el objetivo era conocer rápidamente el valor óhmico de una resistencia, independientemente de su condición o tamaño.

Por lo tanto, el esquema comprende un conjunto de bandas de colores individuales en un orden visionario para representar cada uno de los dígitos de valor de la resistencia.

Idealmente, debe leer los signos de código de color de izquierda a derecha, para una sola banda por vez.

Luego, puede encontrar la tolerancia de la resistencia en el lado derecho (con la banda de tolerancia de mayor ancho).

Por lo tanto, cuando empareja la banda número uno junto con el número vinculado en la columna de dígitos de la tabla de colores, obtiene la cifra número uno del valor de resistencia.

Además, puede emparejar el color de la banda del número t con su número conectado en la columna de dígitos de la tabla de colores para obtener el número dos dígitos del valor de resistencia y más.

Cuadro de códigos de colores de resistencias

Antes de sumergirnos en el chat del código de color de la resistencia, veamos la tabla de códigos para comprenderlo mejor.

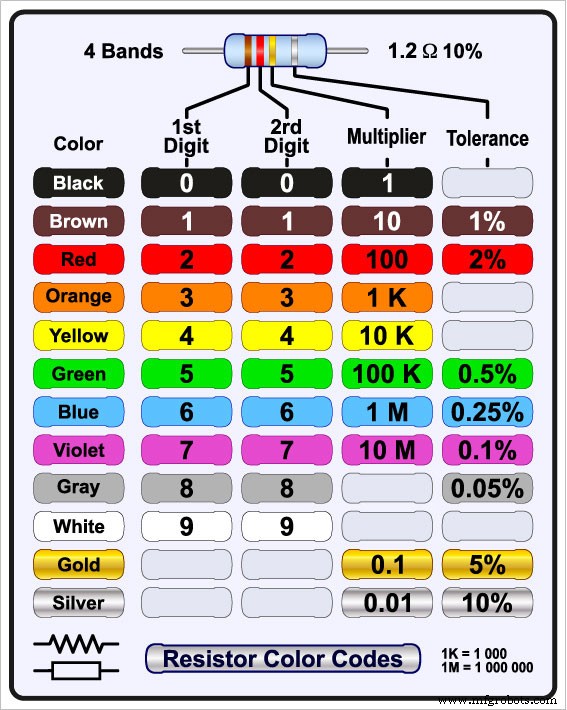

código de color de resistencia de cuatro bandas

Código de colores de resistencia organizado en forma tabular

Color	Multiplicador	Dígito	Tolerancia
Rojo	100	2	±2%
Azul	1,000,000	6	±0,25 %
Naranja	1000	3	–
Amarillo	10.000	4	–
Violeta	10,000,000	7	±0,1 %
Blanco	–	9	–
Verde	100.000	5	±0,5 %
Plata	0.01	–	±10 %
Gris	–	8	±0,05 %
Negro	1	0	–
Marrón	10	1	±1 %
Ninguno	–	–	±20%
Oro	0.1	–	±5 %

Tabla que muestra el código de colores de las resistencias y sus valores

Ahora que conoce el código de color, es hora de ver un resumen de varias posiciones ponderadas de cada banda de color que forma el código de color de la resistencia anterior.

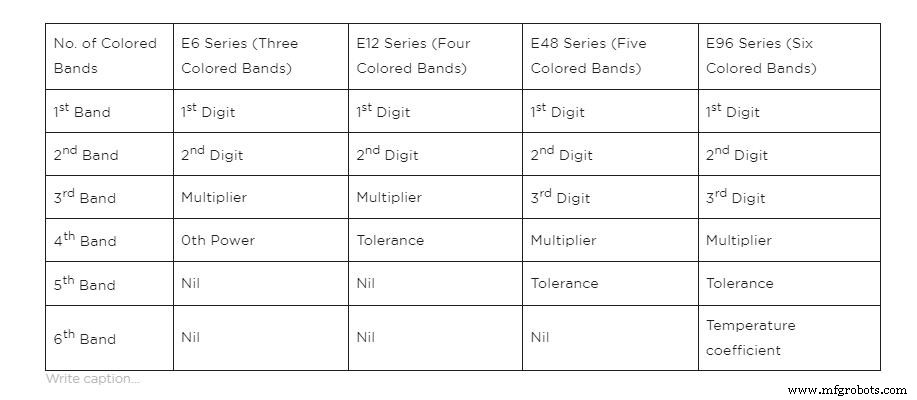

Tabla que muestra las distintas posiciones ponderadas de cada banda de color

¿Cómo se calculan los valores de resistencia?

Sin duda, la función de código de color es buena, pero debe saber cómo utilizarla para lograr el valor de resistencia preciso.

Como mencionamos anteriormente, organizaste de un lado a otro.

Como resultado, la banda más vital es la más cercana a un conductor de fusión junto con las bandas de color dispuestas de izquierda a derecha, como en el siguiente ejemplo:

Dígito, Dígito, Multiplicador =Color, Color x 10 ^color (Ω)

Por ejemplo, si una resistencia se compone de marcas de colores como:

Verde Naranja Rojo =5 3 6 =53 x 10 ² =5300Ω

Si desea conocer la tolerancia de la resistencia, utilice las bandas quinta y cuarta. La tolerancia de la resistencia se refiere a la medición de la variación de la resistencia.

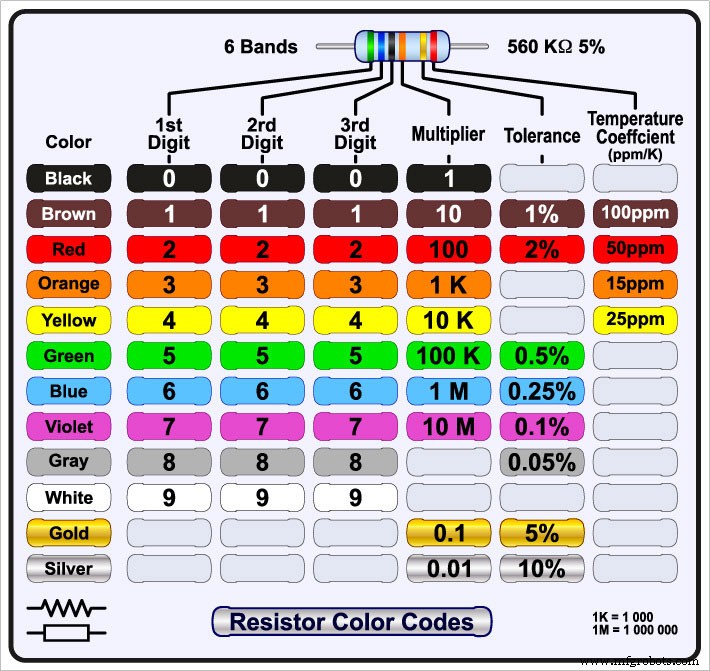

código de color de resistencia de seis bandas

Y puede hacer esto midiendo la variación de las resistencias a partir del valor resistivo particular. Dicho esto, puede expresar la tolerancia como un porcentaje de su valor preferido o nominal.

Debería esperar un rango de tolerancia de 1 a 10 por ciento, si se trata de resistencias de película. Pero si maneja resistencias de carbono, debe esperar una tolerancia de hasta el 20 %.

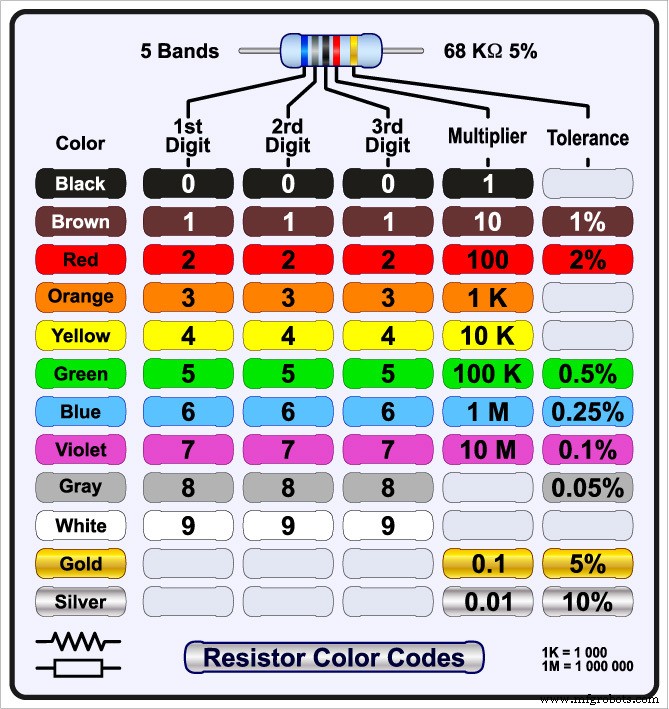

código de resistencia de cinco bandas

Los ejemplos más caros de resistencias, llamadas resistencias de precisión, tienen tolerancias de menos del 2 %. En otras palabras, cuanto menor sea la tolerancia, más cara será la resistencia de detección.

Además, si es ingeniero eléctrico, debe tener en cuenta que la mayoría de las resistencias de precisión incluyen resistencias de cinco bandas con una tolerancia del 1 % o 2 %. Por otro lado, las resistencias de cuatro bandas tienen una tolerancia del 5, 10 y 20 por ciento.

Por lo tanto, el código de color que puede usar para indicar la clasificación de tolerancia de una resistencia es:

Oro =5 %, Plata =10 %, Marrón =1 %, Rojo =2 %

Pero, ¿qué pasa si la resistencia dependiente no tiene un color de resistencia de banda de tolerancia 4?

En este caso, puede usar la tolerancia normal, que es del 20 por ciento. Dicho esto, puede ser difícil recordar todos los colores.

Pero puede usar un código abreviado en forma de frases, expresiones y rimas llamado acróstico, en el que cada palabra representa los colores.

Por ejemplo, B uster B ron R ases O eres Y joven G irls B fuera de V asqueroso G en general W ins (este código muestra la posición de Brown).

Código BS 1852 (estándar británico)

Cuando se trata de grandes resistencias de potencia de corriente, es un juego de pelota diferente en el sentido de que no necesita sistemas de códigos de color de resistencia.

Después de todo, puede imprimir fácilmente las especificaciones en el cuerpo de la resistencia principal.

Pero un problema importante es que puede leer mal la especificación cuando la resistencia está sucia o descolorida.

Por lo tanto, nació la idea del código BS1852 para facilitar el proceso de escritura e impresión de valores de resistencia.

En este sistema de codificación, reemplaza los puntos decimales con el sufijo "M" para megaohmios o millones, "R" para el valor del multiplicador que es similar o menor que uno y "K" para kilohmios o miles.

Aquí está el código BS1852 para valores de resistencia:

• 1MΩ =1MO
• 470KΩ =0M47 o 470K
• 47KΩ =47K
• 4,7 KΩ =4K7
• 1.0KΩ =1K0
• 0,47 Ω =0R47 o R47
• 1,0 Ω =1R0
• 47Ω =47R
• 470Ω =0K47 o 470R

Es vital tener en cuenta que algunos fabricantes pueden poner una letra adicional después del valor de resistencia para indicar la tolerancia, como 47K J.

Código de color de la resistencia para 4,7 K ohmios

Para comprender estas letras después del valor de resistencia, debe conocer la codificación de letras de tolerancia para las resistencias axiales.

Incluyen lo siguiente:

• B =0,1 %
• C =0,25 %
• D =0,5 %
• F =1 %
• G =2 %
• J =5 %
• K =10 %
• M =20 %

Mientras lo hace, asegúrese de no mezclar los valores de tolerancia con los valores de resistencia. Por ejemplo, confundiendo la letra de tolerancia K =10 % tenedor =kilohmios.

Código de color de resistencia para 10 000 ohmios

Valores preferidos, tolerancia de resistencia de purga y serie E

Como mencionamos anteriormente, los valores preferidos son los que usan los fabricantes para producir resistencias.

La tolerancia se refiere a la diferencia máxima entre su valor exacto y el valor requerido.

Entonces, si tiene 2kΩ±10 %,

El valor máximo de resistencia es 2kΩ o 2000Ω + 10% =2400Ω

El valor mínimo de resistencia es 2kΩ o 2000Ω – 10% =1600Ω

Código de color de resistencia para 220 ohmios

Del ejemplo anterior, si obtiene la diferencia entre los valores máximo y mínimo, tendrá 800 Ω, para el mismo valor de resistencia.

Las series E12 y E24 son las resistencias más comunes y representan doce resistencias y 24 resistencias por década, respectivamente.

La década muestra múltiplos de diez. Puede consultar la tolerancia de la resistencia y la tabla de la serie E para obtener valores más detallados.

Resistencias de montaje en superficie

Una resistencia SMD es una con una película de óxido de metal de forma rectangular. Por lo tanto, el diseño implica soldar componentes eléctricos directamente sobre la superficie de la placa de circuito impreso.

Además, suele tener un cuerpo de sustrato cerámico con una capa gruesa de resistencia al óxido metálico.

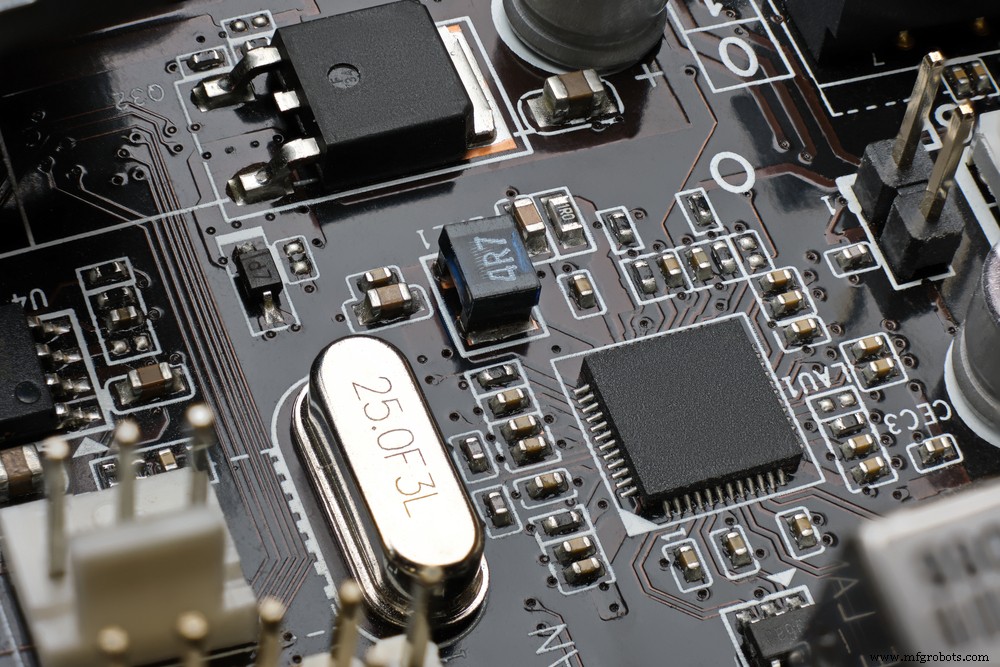

Resistencia SMD en una PCB

Además, controla el valor resistivo aumentando el tipo de película depositada, el grosor o la longitud.

Dicho esto, puede imprimir las resistencias SMD en un código numérico de tres o cuatro dígitos para mostrar el valor resistivo. Los dos primeros dígitos indican el valor de la resistencia, mientras que el tercer dígito es el multiplicador.

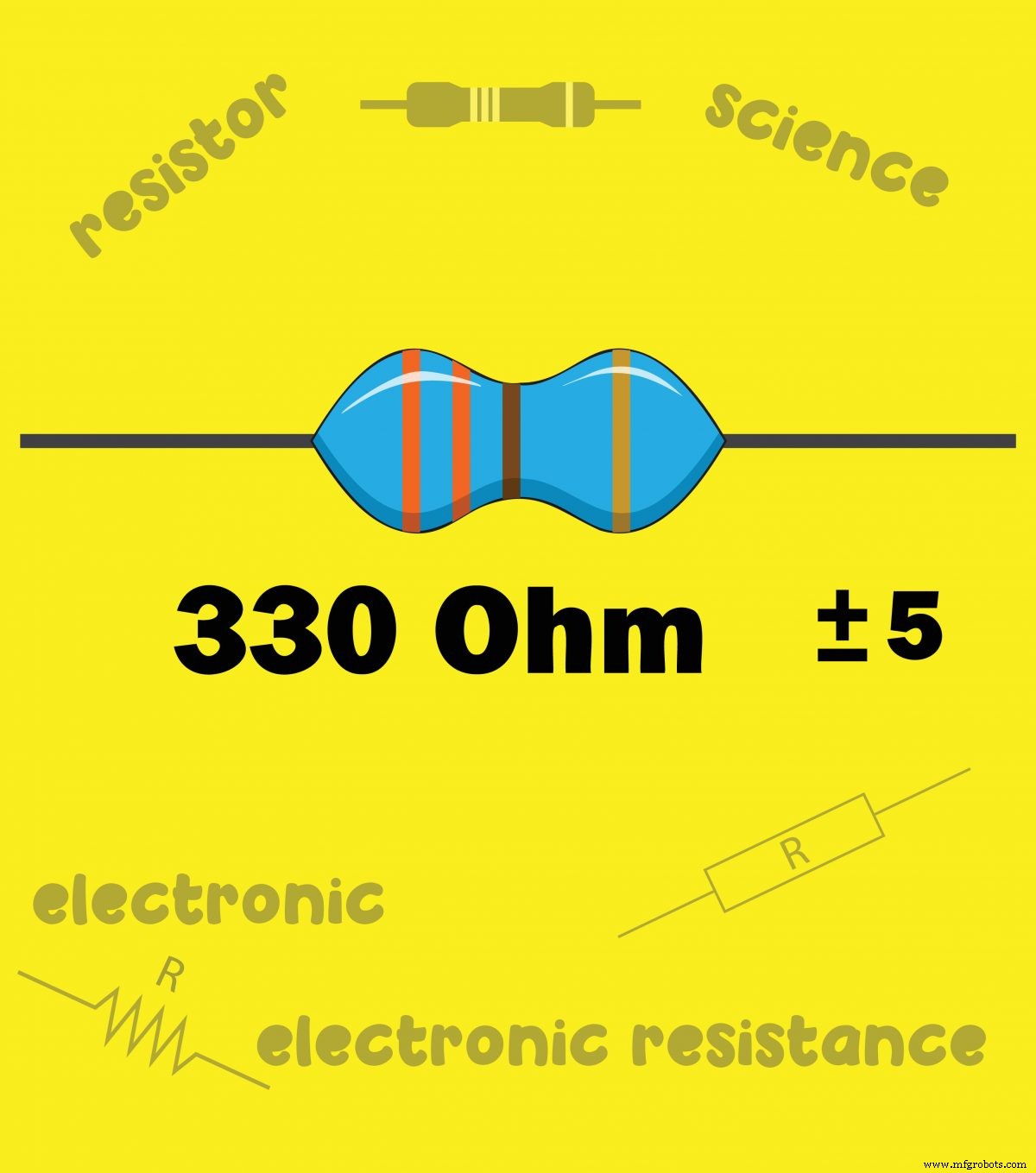

Código de color de resistencia para 330 ohmios

Por ejemplo:“482” =48 x 100 ohmios =4,8 kiloΩ

Si las resistencias tienen valores inferiores a 100 Ω, puede escribirlo como:

“480” =48 x 10 ⁰ (que equivale a 1) =48 x 1Ω =48Ω o 48RΩ

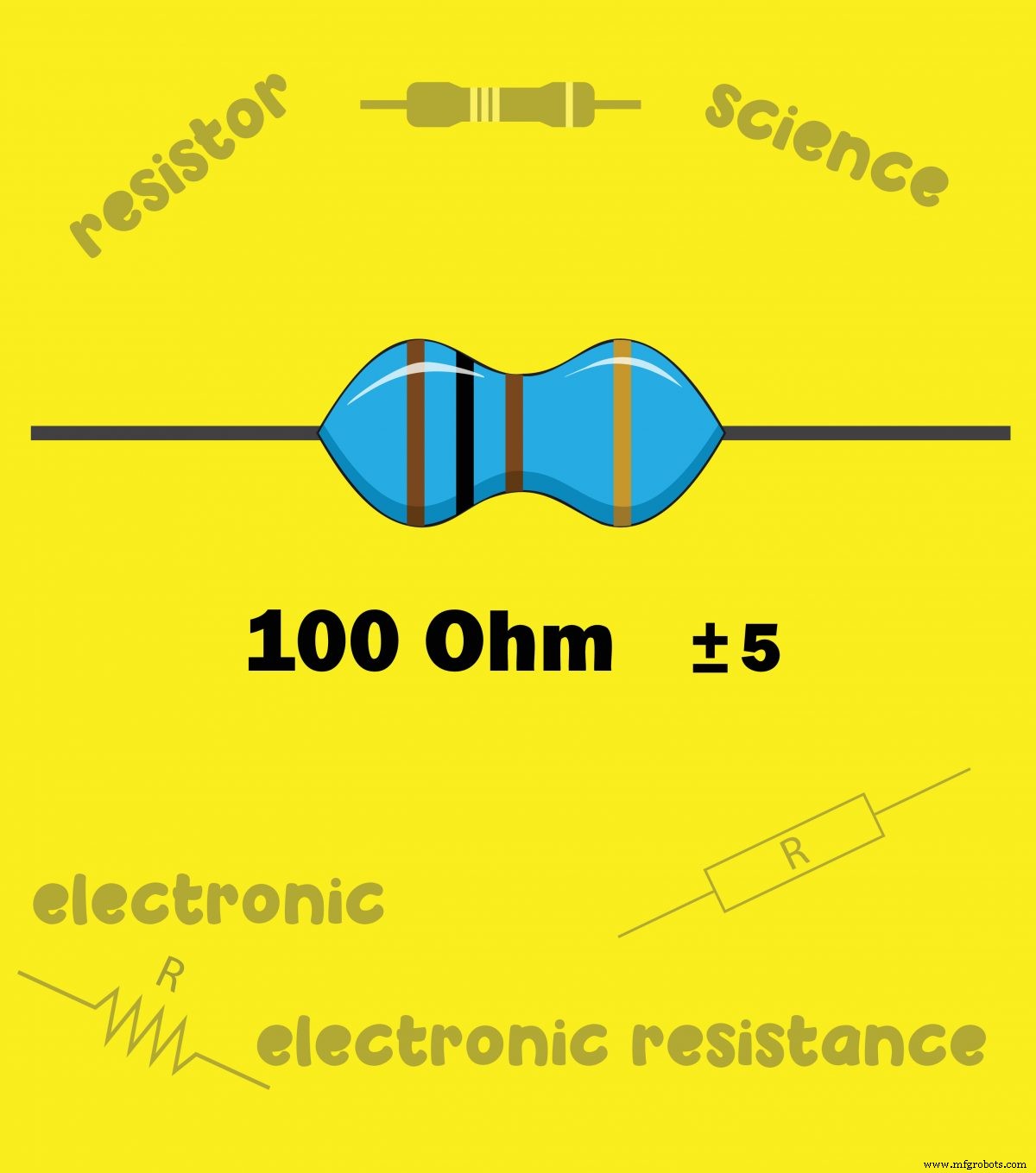

Código de color de resistencia para 100 ohmios

Calculadora de código de color de resistencia

Esta herramienta es bastante útil para obtener información sobre resistencias de cable axial y bandas de colores.

Todo lo que necesita hacer es elegir la cantidad de bandas y colores para conocer la tolerancia y el valor de las resistencias.

Redondeando hacia arriba

Identificar valores de resistencia no es ciencia espacial. Todo lo que necesita hacer es comprender el código de color de la resistencia y calcular los valores en función de las bandas.
