Escariadores: Tipos, Nomenclatura y Usos Prácticos

En este artículo aprenderás qué es un escariador y 9 tipos diferentes de escariador con imágenes, su nomenclatura y aplicaciones.

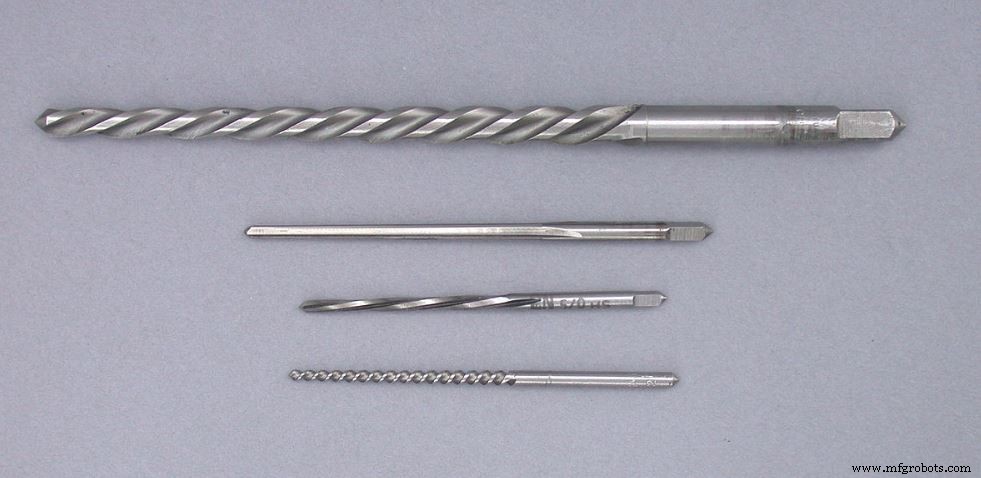

Qué es un Escariador

Un escariador es una herramienta usada para agrandar o acabar agujeros pretaladrados, taladrados o de núcleo para dar un buen acabado y una dimensión exacta.

Un escariador es un cortador multi-diente que corta cantidades relativamente pequeñas de material. Hay varias clasificaciones de escariadores dependiendo de la operación, propósito y forma. Los detalles del escariador comúnmente usado en especificaciones I.S. son los siguientes.

Te Puede Interesar: Taladradora – Partes, Tipos, Operaciones y Más

Nomenclatura del Escariador

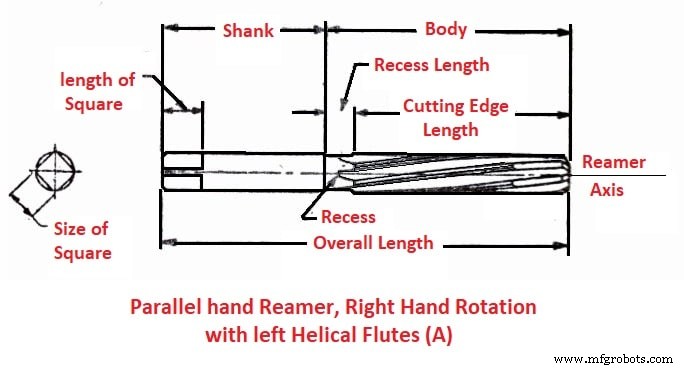

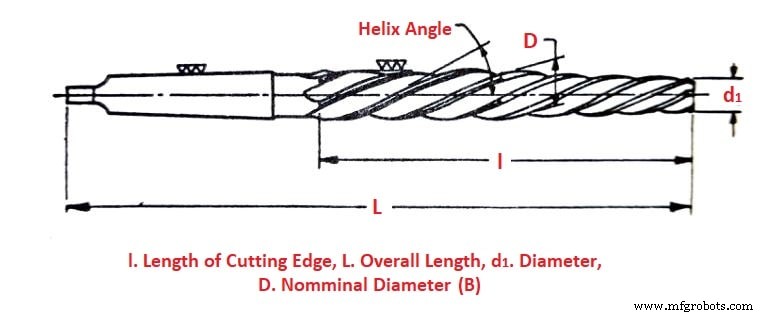

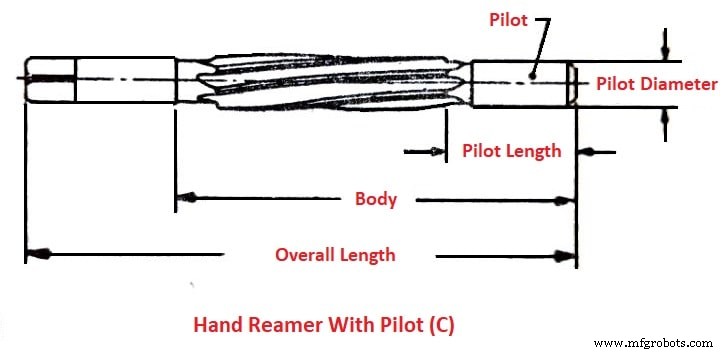

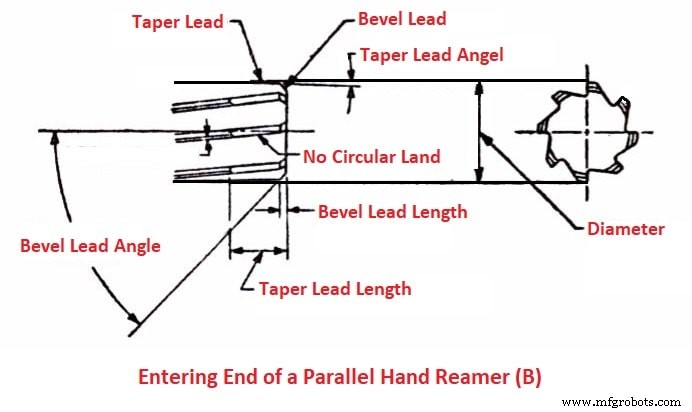

Los siguientes son las nomenclaturas de un escariador ilustradas en figuras (A), (B), (C) y (D).

Elementos del Escariador

Los elementos del escariador se describen a continuación.

1. Eje

La línea central longitudinal del escariador.

2. Conicidad Inversa (Back Taper)

La reducción en diámetro por 100 mm de longitud del escariador desde el extremo de entrada hacia el vástago.

3. Entrada Biselada (Bevel Lead)

La porción de corte angular en el extremo de entrada para facilitar la entrada del escariador en el agujero. No se proporciona con tierra circular.

4. Cuerpo

Esa porción del escariador que se extiende desde el extremo de entrada del escariador hasta el comienzo de su vástago.

5. Tierra Circular (Circular Land)

La superficie cilíndricamente rectificada adyacente al filo de corte, en el borde de ataque de la tierra.

6. Despeje (Clearance)

• Primario: Esa porción de la tierra removida para proporcionar despeje inmediatamente detrás del filo de corte.
• Secundario: Esa porción de la tierra removida para proporcionar despeje detrás del despeje primario o tierra circular.

7. Filo de Corte

El filo de corte producido por la intersección de la cara y la tierra circular o la superficie dejada por la provisión de despeje primario.

8. Cara

La porción de la superficie de la ranura adyacente al filo de corte sobre la cual la viruta impacta al ser cortada de la pieza.

9. Ranuras (Flutes)

Las ranuras en el cuerpo del escariador para producir filos de corte, permitir que las virutas sean removidas y permitir que el fluido llegue a los filos de corte.

10. Talón (Heel)

El filo producido por la intersección de la superficie dejada por la provisión de despeje secundario y la ranura.

11. Tierra (Land)

Esa porción del cuerpo ranurado que queda entre las ranuras, la superficie o superficies incluidas entre el filo de corte y el talón.

12. Piloto (Pilot)

Una porción cilíndricamente rectificada del cuerpo en el extremo de entrada del escariador para mantener el escariador en alineación.

13. Rebaje (Recess)

Esa porción del cuerpo reducida en diámetro por debajo de los filos de corte, piloto o diámetro guiado.

14. Vástago (Shank)

El vástago es la porción del escariador por la cual se sujeta y acciona.

15. Diámetro

El diámetro máximo de corte del escariador en el extremo de entrada.

Tipos de Escariador

Los siguientes son los principales tipos de herramientas escariadoras:

1. Escariador de portabrocas con vástago paralelo o cónico
   1. Escariador ranurado
   2. Escariador rosa (Rose reamer)
2. Escariador de puente para máquina
3. Escariador de plantilla para máquina
4. Escariador manual paralelo con vástago paralelo
5. Escariador de casquillo para cono Morse con vástago paralelo o cónico
6. Escariador de casquillo (Shell reamer)
7. Escariador de cono para pasador manual o de máquina
8. Escariador de expansión

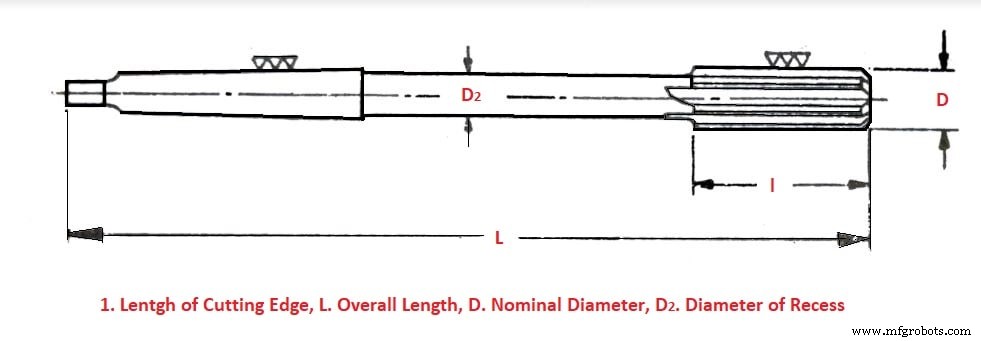

1. Escariador de Portabrocas con Vástago Cónico o Paralelo (Ranurado)

El escariador de portabrocas se muestra en la figura. También se conoce como escariador de máquina. Estos tipos de escariador consisten en filos de corte paralelos cortos con entrada biselada y largo rebaje del cuerpo entre vástago. Filos de corte integrales con vástago paralelo o cónico para sujetar el escariador. Las ranuras son todas rectas pero el vástago puede ser recto o cónico.

El escariador está destinado a usarse en taladradora, torno de torreta o máquina de roscar. Se acciona a baja velocidad y todo el corte se hace a lo largo de las ranuras. Las ranuras están espaciadas irregularmente alrededor de la circunferencia del cuerpo del escariador.

Esto reduce la tendencia a vibrar. El escariador ranurado se usa para escariar trabajo más preciso. El diámetro de un escariador de portabrocas de vástago recto varía de 1.5 a 32 mm y para vástago cónico de 5 a 32 mm.

2. Escariador de Portabrocas (Rosa)

Difiere del tipo ranurado en que el corte lo hacen todo los bordes biselados en el extremo. Los bordes de corte biselados forman un ángulo de 45°. El cuerpo ranurado encaja en el agujero escariado.

El cuerpo está ligeramente cónico, más pequeño hacia el vástago para prevenir flexión en el agujero. Este tipo de escariador puede remover mayor cantidad de metal que el tipo ranurado. Un escariador rosa de portabrocas se muestra en la figura.

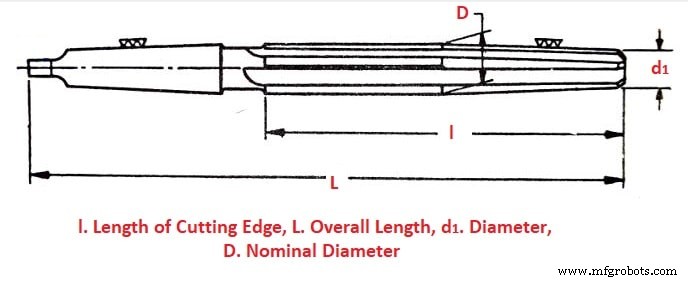

3. Escariador de Puente para Máquina

Un escariador de puente para máquina ilustrado en figura (A) y (B) se usa en herramienta eléctrica o neumática portátil para escariar en construcción naval, estructural y trabajo de chapas.

Estos tipos de escariador tienen filos de corte paralelos, con una entrada larga integral con vástago cónico para sujetar y accionar el escariador. Las ranuras pueden ser rectas o helicoidales. El diámetro del escariador varía de 6.4 a 37 mm.

Te Puede Interesar: 15 Diferentes Tipos de Fresadoras

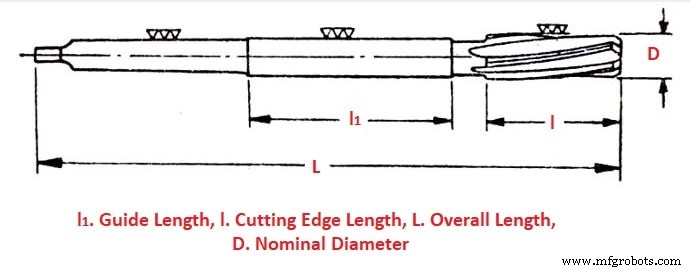

4. Escariador de Plantilla para Máquina

Un escariador de plantilla para máquina consiste en filos de corte paralelos cortos con entrada biselada y una guía entre el vástago y los filos de corte integral con vástago cónico para sujetar y accionar.

Las ranuras son helicoidales. La parte lisa del cuerpo encaja en un casquillo en la plantilla y localiza exactamente el escariador. El diámetro del escariador varía de 7 a 50 mm. El escariador está ilustrado en la figura.

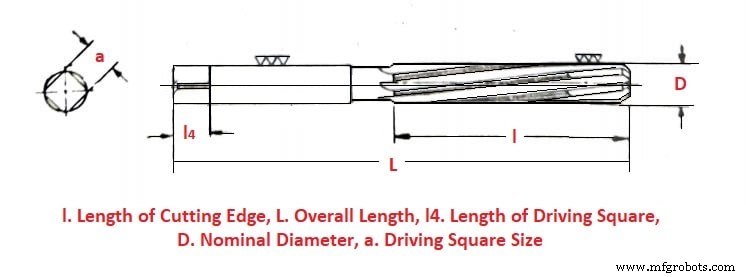

5. Escariador Manual Paralelo con Vástago Paralelo

Este escariador consiste en filos de corte paralelos con entrada cónica y biselada integral con un vástago del diámetro nominal de los filos de corte, y con una cuadrícula en el extremo.

Las ranuras pueden ser rectas o helicoidales. El escariador manual tiene una lengüeta cuadrada y está destinado a ser accionado manualmente para calibrar agujeros con precisión.

Se supone que los escariadores remueven la cantidad mínima de metal de 0.05 a 0.125 mm. Está ligeramente cónico hacia el extremo por una distancia igual a su diámetro para fácil arranque. Este tipo de escariador se muestra en la figura.

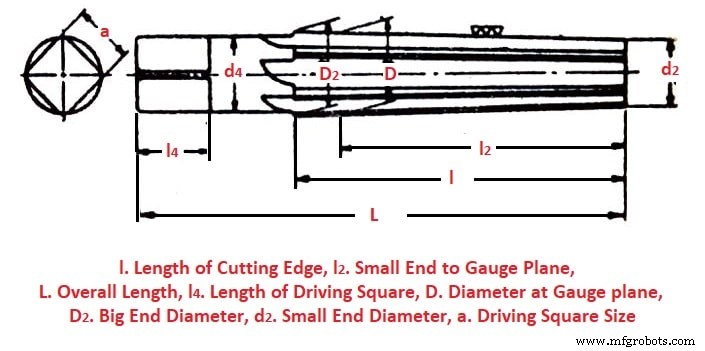

6. Escariador de Casquillo para Cono Morse

Este escariador puede ser de vástago recto o cónico y puede ser manual o accionado por máquina. Los escariadores tienen filos de corte cónicos para ajustarse a cono Morse, integrales con vástago paralelo o cónico. Las ranuras pueden ser rectas o helicoidales.

Los escariadores están disponibles en un juego de tres: desbaste, pre-acabado y acabado. El diámetro de los escariadores está disponible para el acabado. Agujeros de cono Morse del Nº 1 al 6. Un escariador de casquillo se muestra en la figura.

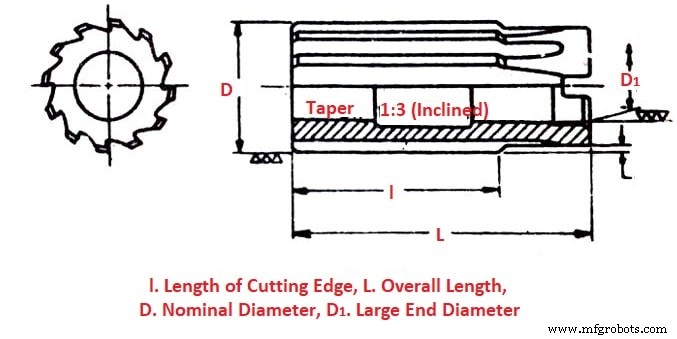

7. Escariador de Casquillo (Shell Reamer)

Un escariador de casquillo se muestra en la figura tiene un agujero axial para uso en un mandril, y tiene filos de corte virtualmente paralelos con una entrada biselada afilada. Estos tipos de escariador se emplean para acabar agujeros grandes para ahorrar herramienta. Numerosos tamaños de casquillos pueden intercambiarse con un solo mandril.

Esto ahorra el coste del vástago macizo en cada caso. El escariador de casquillo puede ser tanto del tipo rosa de portabrocas para rectificar el agujero como del tipo ranurado para acabado. Las ranuras pueden ser rectas o helicoidales. El diámetro del escariador varía de 24 a 100 mm.

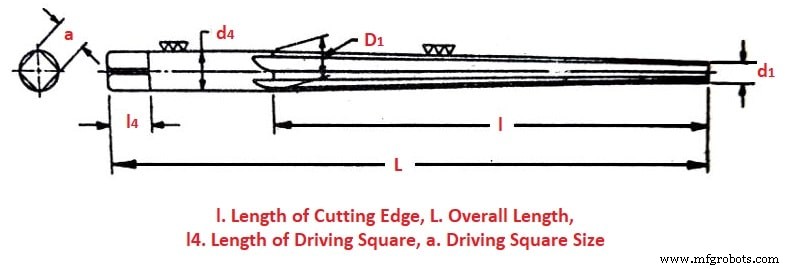

8. Escariador de Cono para Pasador

El escariador mostrado en la figura puede ser manual o de máquina. Este tiene filos de corte cónicos para agujeros que se ajusten a pasadores con conicidad de 1 en 50, teniendo vástago paralelo o cónico para sujetar y accionar el escariador. Las ranuras pueden ser rectas o helicoidales.

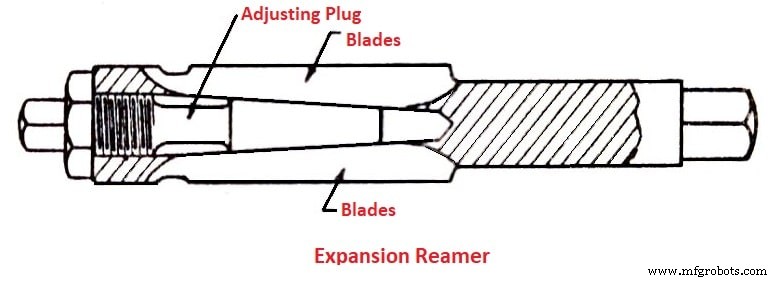

9. Escariador de Expansión

Un escariador de expansión está hecho de modo que puede ajustarse en una cantidad muy pequeña para compensar el desgaste, o para acomodar alguna variación en el tamaño del agujero. Como se muestra en la figura para efectuar la expansión, la tuerca de sujeción se afloja y el tapón 1 se empuja hacia adentro. Esto causa la expansión de las cuchillas en una pequeña cantidad.

Aplicaciones del Escariador

Las siguientes son las aplicaciones del escariador:

1. Un escariador es un tipo de herramienta de corte rotativa usada principalmente en mecanizado de metales.
2. Un escariador es una herramienta usada para agrandar o acabar agujeros pretaladrados, taladrados o de núcleo para dar un buen acabado y una dimensión exacta.
3. El escariador está destinado a usarse en taladradora, torno de torreta.
4. El escariador también se usa en la máquina de roscar.

---
