Cómo cortar un agujero en PrusaSlicer – Guía de 7 pasos para aberturas precisas

Crear aberturas para sujetadores, cables o reducción de peso es un requisito común en la impresión 3D. PrusaSlicer simplifica esta tarea cuando utiliza sus herramientas modificadoras. A continuación se muestra un tutorial paso a paso que le permitirá agregar orificios limpios y precisos a cualquier modelo.

Requisitos previos: un modelo 3D (STL/3MF/STEP/OBJ/AMF) y PrusaSlicer instalado en tu ordenador.

Aquí está el proceso en pocas palabras:

1. Importar el modelo.
2. Escale el modelo si es necesario.
3. Agregar un modificador.
4. Escale el modificador para que coincida con el tamaño del agujero deseado.
5. Coloque el modificador sobre la ubicación de destino.
6. Establezca el relleno, las capas y los perímetros del modificador en 0.
7. Corte y exporte el código G.

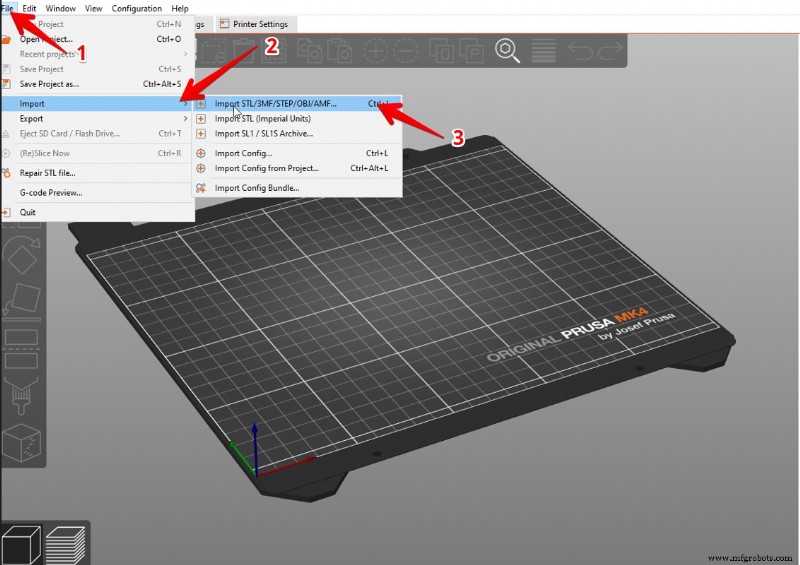

1. Importa tu modelo 3D a PrusaSlicer

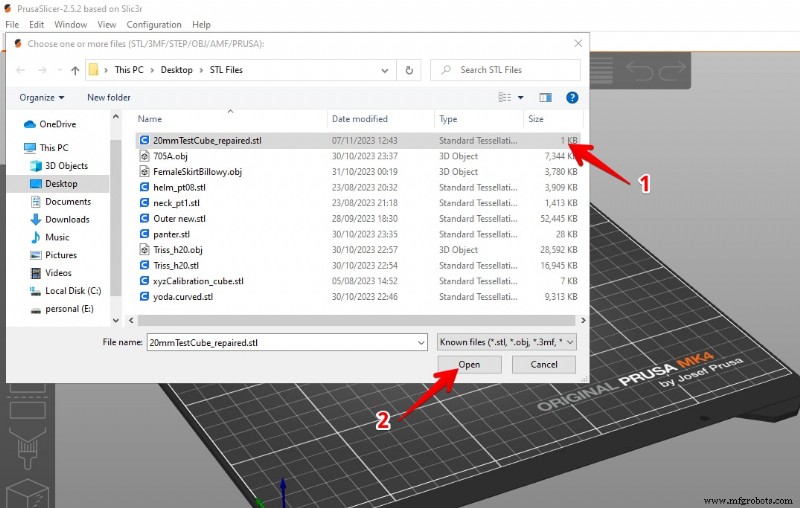

Vaya a Archivo→Importar→Importar STL/3MF/STEP/OBJ/AMF y seleccione el archivo que desea editar. Haga clic en Abrir para cargarlo en el plano de trabajo.

Una vez cargado, verás la vista previa del modelo en la ventana gráfica.

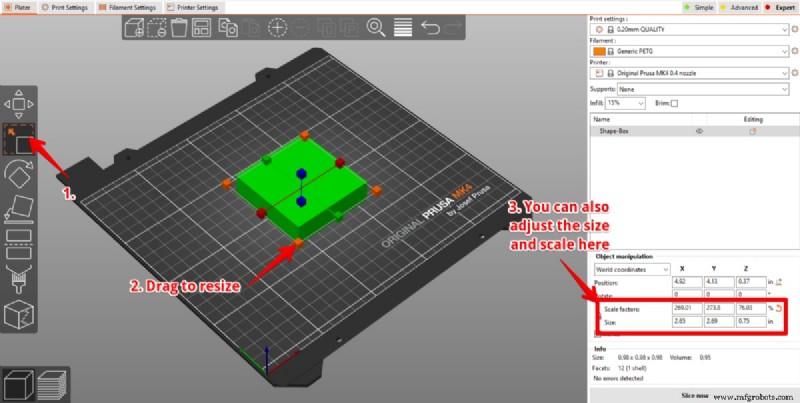

2. Escalar el modelo (opcional)

Utilice la escala herramienta para cambiar el tamaño del modelo. Arrastra los cubos blancos que aparecen en cada eje para aumentar o disminuir las dimensiones.

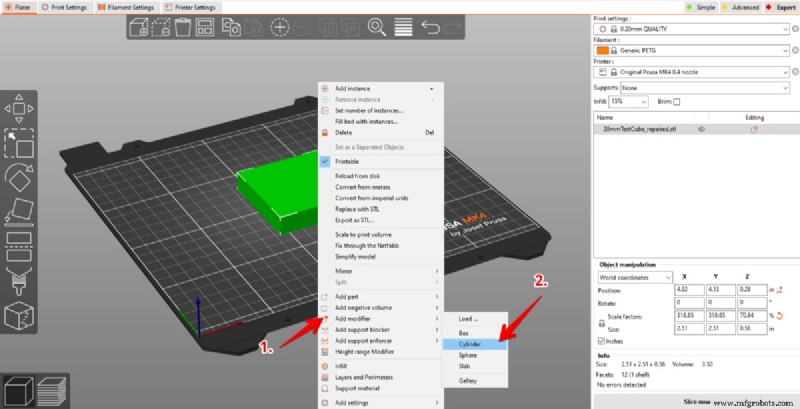

3. Agregar un modificador al plano de trabajo

Haga clic derecho en el modelo y elija Agregar modificador. . Elija la forma que mejor se adapte a su agujero; para una abertura circular, seleccione Cilindro . El modificador aparece como un objeto translúcido que se restará del modelo base.

4. Dimensione el modificador al agujero deseado

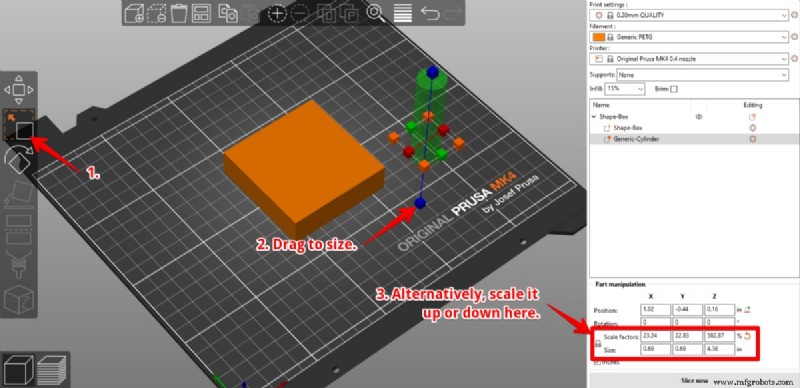

Ajuste las dimensiones del modificador usando la misma Escala herramienta. Asegúrese de que la altura del cilindro exceda el grosor del modelo para que el corte lo atraviese por completo.

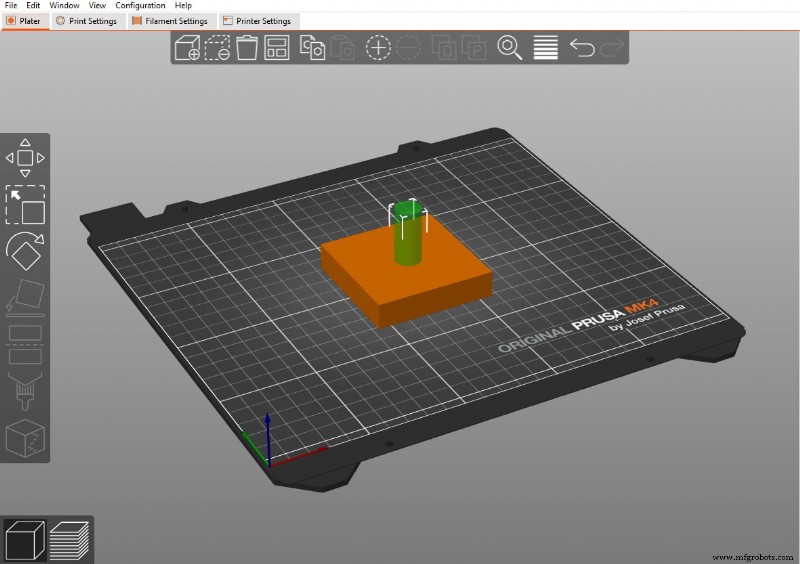

5. Coloque el modificador sobre el punto objetivo

Arrastre el cilindro a la ubicación exacta donde desea realizar el agujero. Puede ajustar la posición con los campos de entrada numéricos o ajustándolos a la geometría del modelo.

6. Establezca el relleno, las capas y los perímetros del modificador en cero

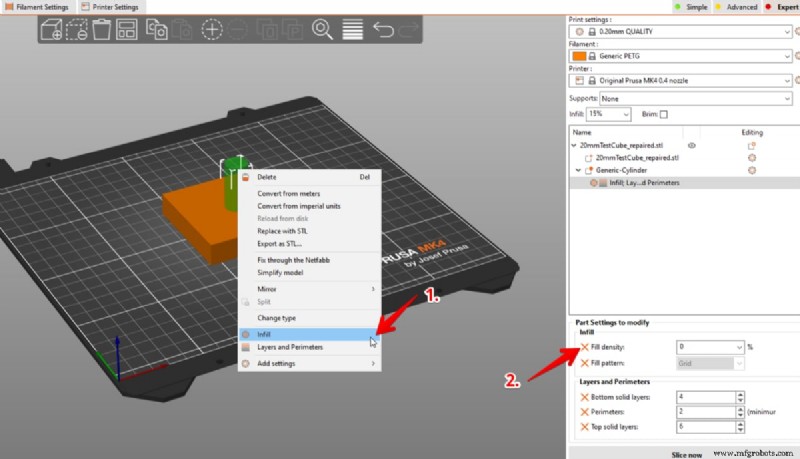

Vuelva a hacer clic derecho en el cilindro y seleccione Relleno. . En el panel Configuración de impresión, configure Densidad de relleno al 0% por lo que el modificador se convierte en un elemento sustractivo puro.

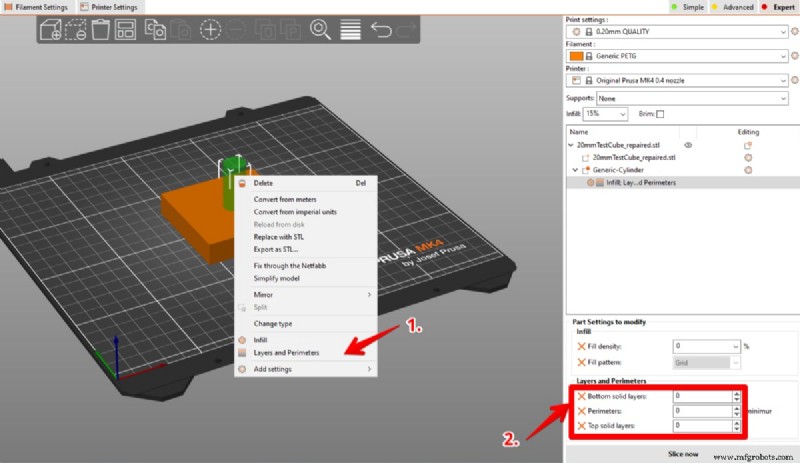

A continuación, elija Capas y perímetros. y establezca Capas sólidas inferiores , Perímetros y Capas sólidas superiores todo a 0 . Esto asegura que el orificio esté completamente abierto.

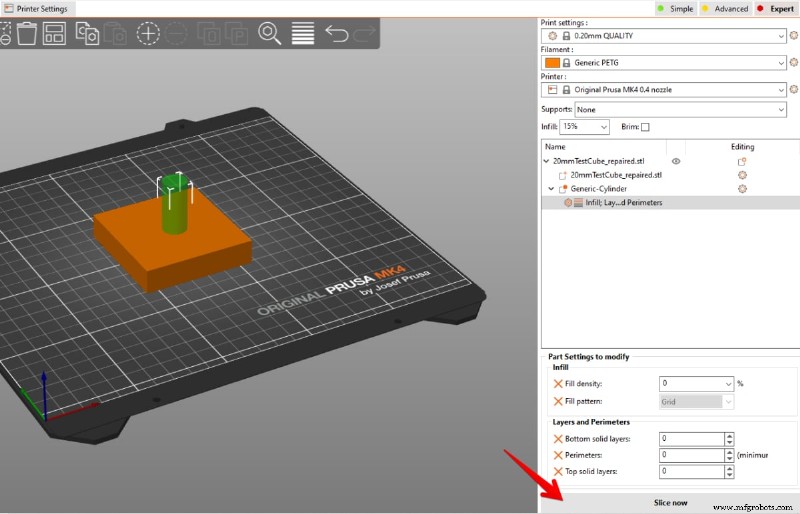

7. Corta y exporta tu modelo

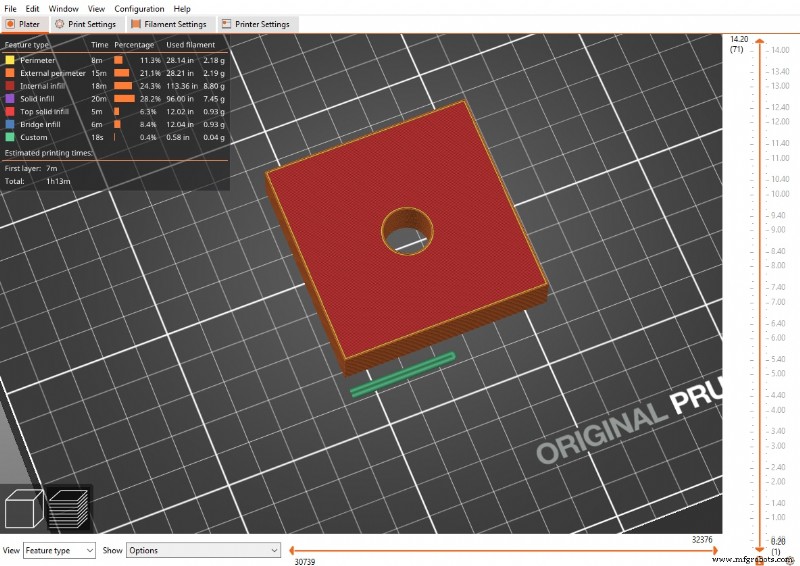

Presiona Cortar ahora . El cilindro tallará un agujero limpio a través del modelo. Cuando esté satisfecho, exporte el archivo cortado como código G y cárguelo en su impresora.

Mire el tutorial completo en YouTube para obtener un recorrido visual:

Cómo hacer un agujero en PrusaSlicer
