Sensor DHT11: Funcionamiento y Aplicaciones Principales

La humedad —la cantidad de vapor de agua en el aire— impacta todo, desde procesos industriales a confort humano. La monitorización precisa de humedad es crítica en sectores como fabricación de semiconductores, sistemas HVAC y seguridad pública. Sensores digitales como el DHT11 proporcionan una solución rentable para medición de temperatura y humedad en tiempo real.

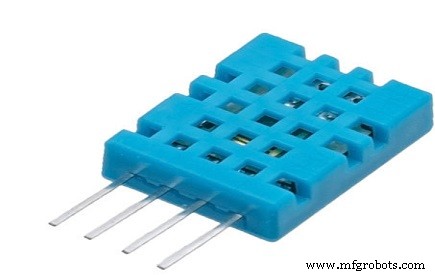

¿Qué es un Sensor DHT11?

El DHT11 es un sensor digital de bajo coste que entrega lecturas simultáneas de temperatura y humedad relativa. Puede emparejarse con microcontroladores (Arduino, Raspberry Pi, ESP32, etc.) vía una sola línea de datos, ideal para proyectos de aficionados y prototipos industriales por igual.

Existen dos variantes: el sensor standalone y el módulo listo para usar. El módulo incluye resistencia pull-up y LED indicador, simplificando conexiones y gestión de alimentación.

Cómo Funciona el DHT11

El sensor contiene un elemento de humedad capacitivo y un termistor NTC (Coeficiente de Temperatura Negativo). El capacitor de humedad tiene dos electrodos separados por un dieléctrico absorbente de humedad. Al cambiar la humedad ambiente, la permitividad del dieléctrico varía, alterando la capacitancia. El circuito integrado convierte este cambio en valor digital de humedad.

La temperatura se mide por el termistor NTC: al subir la temperatura, la resistencia del termistor disminuye. La circuitería del sensor amplifica este pequeño cambio de resistencia, permitiendo conversión digital precisa.

Especificaciones Clave

• Rango temperatura: 0 °C a 50 °C (±2 °C precisión)
• Rango humedad: 20 % a 80 % HR (±5 % precisión)
• Frecuencia muestreo: 1 Hz (una lectura por segundo)
• Voltaje operación: 3 V a 5 V
• Consumo corriente: ≤2,5 mA
• Pinout: VCC, GND, DATA, NC
• Resistencia pull-up: 5 kΩ–10 kΩ (recomendada para línea de datos)

Aplicaciones Prácticas

El tamaño compacto, bajo consumo y cableado simple del DHT11 lo hacen popular en una amplia gama de aplicaciones:

• Sistemas HVAC para monitorización climática en tiempo real
• Estaciones meteorológicas portátiles e investigación climática
• Automatización del hogar y control de humedad en espacios habitables
• Entornos industriales donde el control de humedad es crítico (museos, invernaderos, interiores de coches)
• Proyectos educativos y prototipado rápido

Alternativas y Elección del Sensor Adecuado

Si tu proyecto demanda mayor precisión, rango más amplio o muestreo más rápido, considera estas alternativas:

• DHT22 / AM2302 – 0 °C a 80 °C, 0 %–100 % HR, precisión ±0,5 °C y ±2 % HR, muestreo 10 Hz
• SHT7x – 0 °C a 125 °C, 0 %–100 % HR, precisión sub-porcentual, hasta 20 Hz muestreo

Evalúa la tolerancia de tu aplicación a rango de temperatura, precisión de humedad y tiempo de respuesta para seleccionar el sensor óptimo. El DHT11 sigue siendo una opción fiable cuando presupuesto y simplicidad son prioritarios.
