Entendiendo las Celdas de Carga: Cómo Funcionan los Sensores de Peso y sus Especificaciones Clave

En sistemas electrónicos modernos, las celdas de carga —comúnmente conocidas como sensores de peso— son la columna vertebral de la medición de masa precisa. Estos transductores convierten carga mecánica en señal eléctrica, entregando valores precisos y repetibles esenciales para balanzas, automatización industrial y muchas otras aplicaciones.

¿Qué es una Celda de Carga?

Definición: Una celda de carga es un transductor que transforma una fuerza, presión o peso en una señal eléctrica medible. La señal puede ser voltaje, corriente o cambio de frecuencia, dependiendo de la carga y el circuito de interfaz elegido.

Cuando se aplica una carga, los elementos internos de la celda cambian resistencia o capacitancia en proporción a la fuerza aplicada, produciendo una salida que correlaciona directamente con la magnitud del peso.

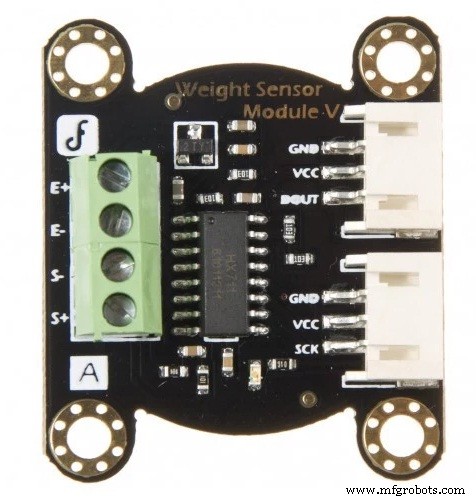

Módulo de Ejemplo SEN0160

El módulo de sensor de peso SEN0160 incorpora el HX711 ADC de 24 bits. Este chip se usa ampliamente en control industrial y aplicaciones de pesaje porque ofrece alta integración, respuesta rápida y robusta inmunidad al ruido —todo a bajo coste.

Especificaciones del Módulo

• Capacidad: 1 kg
• Voltaje de excitación: 5 V – 15 V
• Sensibilidad de salida: 1,0 ± 0,15 mV/V
• Error sistemático: 1 ‰ de fondo de escala
• Desplazamiento de cero: 0,05 % o 0,03 %
• Salida de cero: ±0,1 mV/V
• Impedancia de entrada: 1.055 ± 15 Ω
• Impedancia de salida: 1.000 ± 5 Ω
• Capacidad de sobrecarga: 200 % de fondo de escala
• Tipo de salida: Analógica
• Dimensiones: 33 mm × 38 mm

Tipos Comunes de Celdas de Carga

Las celdas de carga vienen en varias variedades, cada una apta para entornos particulares:

• Celdas de extensímetro (strain-gauge) —El tipo más usado, empleando cambios de resistencia eléctrica en una lámina adherida.
• Celdas capacitivas —Miden cambios de capacitancia entre placas bajo carga.
• Celdas hidráulicas —Convierten carga en presión de fluido.
• Celdas neumáticas —Usan variaciones de presión de aire para detectar fuerza.

Cómo Elegir la Celda de Carga Adecuada

Seleccionar una celda de carga requiere balancear varios factores:

• Rango de medición y capacidad
• Entorno de aplicación (temperatura, vibración, humedad)
• Restricciones de tamaño y montaje
• Exactitud y repetibilidad requeridas
• Tolerancia a sobrecarga

Especificaciones del ADC HX711

• Resolución de 24 bits
• Dos canales de entrada seleccionables
• Interfaz digital serial
• Tasas de datos: 10 SPS u 80 SPS
• Alta rechazo de modo común (50 Hz y 60 Hz)
• Voltaje de alimentación: 2,6 V – 5,5 V
• Consumo: < 1,6 mA
• Temperatura de operación: –40 °C – 85 °C
• Encapsulado SOP de 16 pines

El rendimiento en sistemas reales depende de factores como vibración, deriva térmica y estabilidad mecánica, por lo que la selección cuidadosa y calibración adecuada son esenciales.
