Cómo elegir el imán adecuado para su proyecto: Guía práctica

Si es un fabricante de gabinetes, metalúrgico o cualquier profesional que use imanes en sus productos, esta guía es para usted. Ya sea que necesite un solo imán para un prototipo o pedidos al por mayor para producción en masa, entender qué buscar puede ahorrarle tiempo y dinero.

Por qué importan los imanes modernos

Los imanes actuales son ligeros, asequibles y vienen en una vasta gama de tamaños y fuerzas. Como se producen en masa, el imán adecuado para su aplicación casi siempre está disponible en un catálogo estándar. Saber cómo navegar ese catálogo es la clave para obtener el mejor valor.

La mayoría de los imanes de alta calidad se fabrican en el extranjero y se distribuyen a través de canales establecidos. Para pedidos pequeños (menos de 10.000 piezas), un proveedor industrial como Monroe Engineering es una fuente confiable. Los clientes de gran volumen suelen acudir a un distribuidor de stock y venta que tiene lazos directos con el fabricante. Estos distribuidores pueden ofrecer la mejor combinación de precio, plazo de entrega y calidad.

Formas estándar de imanes

Todo imán comienza como una de estas formas comunes. Aunque puede realizar conformado secundario —como agregar una media cúpula a una barra— esos procesos personalizados agregan costos de utillaje y material, que pueden ser significativos en volúmenes bajos.

• Arcos
• Discos
• Bloques
• Cilindros/Varillas

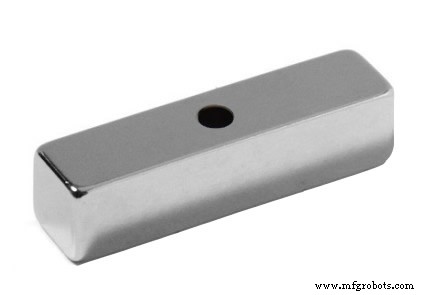

• Barras
• Tiras
• Anillos
• Esferas
• Cubos
• Conos
• Tiras y láminas flexibles
• Tiras y láminas con respaldo adhesivo

Recubrimientos comunes de imanes

Los imanes son duros, pero pueden astillarse o corroerse. La mayoría están recubiertos para durabilidad y estética:

• Níquel — acabado plateado brillante
• Plástico — cualquier color, típicamente negro o marrón
• Caucho — recubrimiento oscuro y flexible
• Plástico o caucho moldeado — incrustado durante el moldeo por inyección

Categorías clave de imanes y aplicaciones

Elegir un imán comienza con entender qué hará. Aquí una referencia rápida:

• Imanes de elevación industrial — Usados en manipulación de materiales; a menudo conmutados o polarizados mecánicamente.
• Imanes de barrido y tanque industriales — Recogen virutas o piezas metálicas en tanques.

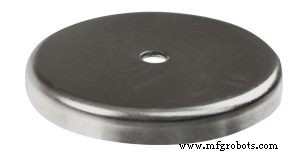

• Imanes de copa (Pot Magnets) — Cubiertas de acero que permiten sujetar ganchos, espárragos y clips.
• Imanes permanentes — Retienen el magnetismo a menos que se expongan a calor extremo.
• Electroimanes — Requieren corriente eléctrica; pueden ser extremadamente potentes.
• Imanes temporales — Ganan magnetismo solo en un campo.
• Imanes de motor — Integrales a los motores; representan ~35 % de toda la producción de imanes.
• Pestillos, cierres y broches — Servicio ligero a medio para gabinetes, muebles, electrodomésticos.
• Electrónica — Desde TVs hasta celulares; los imanes son ubicuos.
• Servicio pesado vs ligero — Pesado levanta cargas más allá de la fuerza humana; ligero se maneja fácilmente a mano.
• Imanes de tierras raras — Neodimio (Neofor), Ferrita cerámica, Samario-Cobalto, Alnico.

Cómo funcionan las clasificaciones de carga de imanes

Para la mayoría de usuarios, la métrica más simple es la fuerza de tracción directa (lb o kg). Es la fuerza requerida para separar un imán de una superficie metálica en contacto total. Como los imanes resisten menos el cizallamiento, a menudo puede deslizar un imán lateralmente más fácilmente que separarlo en línea recta.

La fuerza de campo a través de un espacio de aire también es crítica —por ejemplo, un imán de refrigerador no puede levantar una pila de papel lo suficientemente gruesa como para bloquear el campo magnético.

El estándar de la industria para el rendimiento es el Producto de Energía Máximo medido en Mega Gauss Oersteds (mGOe). Los imanes de neodimio modernos se etiquetan con una "N" seguida de un número (ej. N-52). Una letra final indica tolerancia a temperatura; la ausencia de letra significa que cumple el estándar para esa calificación.

Para datos detallados de fuerza de separación, consulte MDFA-101-95 publicado por la Asociación de Distribuidores y Fabricantes de Imanes.

Entendiendo la operación del imán

Los imanes generan un campo de energía que atrae materiales ferromagnéticos (hierro, acero, cobalto). Los imanes modernos se producen alineando partículas de polvo magnético, comprimiéndolas y sinterizando a altas temperaturas. Cuanto más fuerte la alineación, mayor el alcance del campo y la tracción.

Elegir el socio de imanes adecuado

Como la mayoría de los imanes se fabrican en Asia bajo licencia, su mejor opción es un distribuidor de stock y venta de reputación. Busque socios con respaldo financiero sólido, amplia gama de productos y servicio al cliente receptivo. Una llamada rápida a un representante conocedor puede ayudarle a evitar errores costosos de especificación.
