Ejemplo Programa CNC Plasma Quincunce: Control Incremental G91

Ejemplo de programa CNC para cortar un quincunce (quincunx) en una máquina de corte por plasma con control CNC. El programa está escrito en programación incremental G91.

¿Qué es una Máquina de Corte por Plasma CNC?

Corte por Plasma

El corte por plasma es un proceso para cortar acero y otros metales de distintos espesores (u otros materiales) usando una antorcha de plasma. Un gas inerte (o aire comprimido) sale a alta velocidad por una boquilla; simultáneamente se forma un arco eléctrico a través del gas desde la boquilla a la superficie a cortar, convirtiendo parte del gas en plasma. El plasma es lo suficientemente caliente para fundir el metal y lo bastante rápido para expulsar el metal fundido del corte.

Máquina de Corte por Plasma CNC

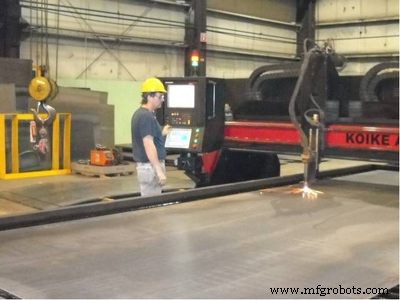

Cortadora Plasma CNC

Un sistema "CNC plasma" es una máquina que porta una antorcha de plasma y puede moverla siguiendo una trayectoria dirigida por CNC (Control Numérico Computarizado), es decir, un computador dirige el movimiento de la máquina basado en códigos numéricos en un programa.

Ejemplo Programa Controlador Corte Plasma

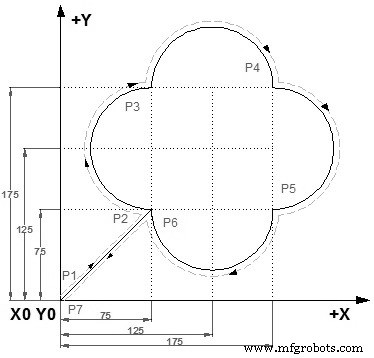

Quincunce - Programa Controlador Corte Plasma CNC

Programación en coordenadas relativas (incremental)

G92 X0 Y0       (P1 - Establecer origen)
G00 X75 Y75     (P2 - Rápido a centro primer arco)
G02 Y100 I0 J50 (P3 - Arco CW Y+100, centro I0 J50)
G02 X100 I50 J0 (P4 - Arco CW X+100, centro I50 J0)
G02 Y-100 I0 J-50 (P5 - Arco CW Y-100, centro I0 J-50)
G02 X-100 I-50 J0 (P6 - Arco CW X-100, centro I-50 J0)
G00 X-75 Y-75   (P7 - Retorno rápido)
M02

Análisis

• G92 X0 Y0: Establece cero de programa en posición actual (P1).
• G00 X75 Y75: Mueve a centro del patrón (P2).
• Cuatro arcos G02 (CW) con vectores I/J definen un patrón de 4 círculos tangentes (quincunce). Cada arco 90°.
• G00 X-75 Y-75: Retorno rápido a posición segura.
• M02: Fin de programa.

La programación incremental (G91 implícita en movimientos relativos con I/J desde punto actual) simplifica patrones repetitivos simétricos.
