Ranurado exitoso con herramientas de corte en miniatura

Ya sea que su herramienta sea una potente herramienta de desbaste de 1” de diámetro o una fresa de extremo de precisión de 0,032”, el ranurado es una de las operaciones más difíciles en la herramienta. Durante las operaciones de ranurado, se ejerce mucha fuerza y ​​presión sobre todo el filo de corte de la herramienta. Esto da como resultado velocidades y avances más lentos y un mayor desgaste de la herramienta, lo que lo convierte en uno de los procesos más desagradables incluso para las mejores herramientas de corte.

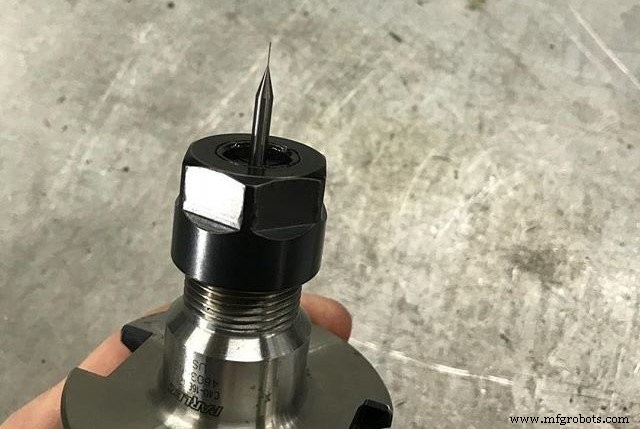

Con herramientas en miniatura (a los efectos de este blog, menos de 1/8” de diámetro), el juego cambia. La forma en que abordamos las herramientas en miniatura es completamente diferente en lo que respecta al ranurado. En estos casos, es de vital importancia seleccionar la herramienta correcta para estas operaciones. Algunas de las sugerencias pueden sorprenderlo si está acostumbrado a trabajar con herramientas más grandes, pero tenga la seguridad de que estas son recomendaciones comprobadas que aumentarán drásticamente su tasa de éxito en aplicaciones de ranurado en miniatura.

Usa tantas flautas como sea posible

Cuando se ejecutan trayectorias de herramientas de ranurado tradicionales, la mayor preocupación con la herramienta de corte es obtener la mejor evacuación de virutas mediante el uso del número de canales adecuado. Hablando tradicionalmente, querrás usar la menor cantidad de flautas posible. En trabajos de aluminio/no ferrosos, normalmente no es más de 2/3 canales, y en aplicaciones de acero/ferroso, se recomiendan 4 canales. El menor número de flautas deja espacio para que las virutas se evacuen, de modo que no vuelva a cortar virutas y obstruya las flautas de su herramienta en ranuras profundas.

Al ranurar con herramientas en miniatura, las mayores preocupaciones son la rigidez de la herramienta, la desviación y la resistencia del núcleo. Con el microslotting no estamos “slotting”, sino que estamos “haciendo un slot”. En el ranurado tradicional, podemos introducir una herramienta de ½” 2xD en la pieza para hacer una ranura completa, ¡y la herramienta puede manejarlo! Pero esta técnica simplemente no es posible con una herramienta más pequeña.

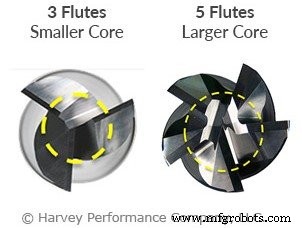

Por ejemplo, tomemos una fresa de extremo de .015". Si estamos haciendo una ranura de 0,015" de profundidad con esa herramienta, es probable que tomemos una profundidad axial de 0,001" a 0,002" por pasada. En este caso, las virutas ya no son su problema, ya que no es una trayectoria de herramienta de ranurado tradicional. La rigidez y la fuerza central ahora son clave, lo que significa que debemos agregar tantas flautas como sea posible. Incluso en materiales como el aluminio, 4 o 5 flautas serán una opción mucho mejor en diámetros más pequeños que las herramientas tradicionales de 2/3 flautas. Al elegir una herramienta con un mayor número de flautas, algunos usuarios finales han visto aumentar la vida útil de la herramienta entre 50 y 100 veces más que las herramientas con menor número de flautas y menos rigidez y resistencia.

Utilice la esquina más fuerte posible al ranurar

Además de asegurarse de tener un núcleo fuerte en sus herramientas en miniatura mientras hace una ranura, también debe analizar detenidamente la fuerza de su esquina. Poner un radio de esquina en su herramienta es un gran paso y mejora considerablemente la resistencia de la esquina de la herramienta en comparación con una herramienta de perfil cuadrado. Sin embargo, si queremos la geometría de punta más fuerte, también se debe considerar el uso de una fresa de extremo de punta esférica.

Una fresa de punta esférica le dará la punta más fuerte posible de los tres perfiles más comunes. La geometría del extremo de la punta esférica casi puede funcionar como una fresa de extremo de alto avance, lo que permite velocidades de avance más rápidas en las pasadas axiales ligeras que se requieren para el microranurado. El ángulo de ataque en la punta esférica también permite el adelgazamiento axial de la viruta, lo que le brindará una mejor vida útil de la herramienta y le permitirá reducir los tiempos de ciclo.

Encontrar la herramienta adecuada para operaciones de ranurado en miniatura

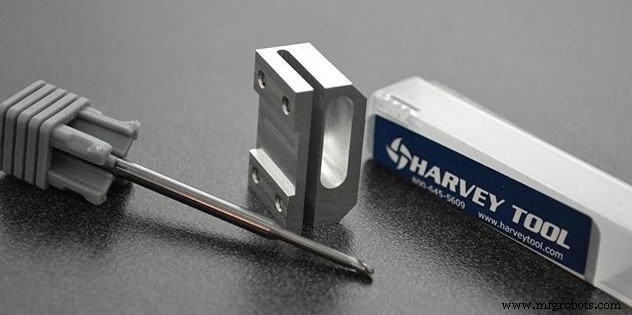

La precisión y la exactitud son primordiales cuando se trata de herramientas en miniatura, independientemente de si está ranurando, desbastando o simplemente buscando hacer un agujero en una pieza. Con las pautas anteriores, también es importante tener una variedad de opciones de herramientas disponibles para satisfacer sus necesidades específicas de ranurado. Harvey Tool ofrece fresas de extremo de 5 flautas de hasta 0,015" de diámetro, que son una excelente opción para una herramienta más fuerte con un alto número de flautas para operaciones de ranurado.

Si está buscando mejorar la resistencia de sus esquinas, Harvey Tool también ofrece una amplia selección de fresas de extremo en miniatura en radio de esquina y perfiles de punta esférica, con docenas de opciones de alcance, longitud de corte y número de flautas. La información de velocidades y avances para todas estas herramientas también está disponible, lo que hace que la programación de estas trayectorias difíciles sea un poco más fácil.

Cómo lograr el éxito en la asignación de fechas:Resumen

Para concluir, hay tres elementos principales en los que centrarse cuando se trata de ranurado en miniatura:el número de canales, la resistencia de las esquinas y la profundidad de los pases axiales.

Es vital asegurarse de que está utilizando una herramienta de radio de esquina o de punta esférica y de poner tantas flautas como pueda en su herramienta cuando sea posible. Esto mantiene la herramienta rígida y evita la deflexión al mismo tiempo que brinda una mayor resistencia en el núcleo.

Para sus pases axiales, tome pases ligeros con múltiples reducciones. Trabajar su herramienta casi como una fresa de extremo de alto avance hará que la operación de ranurado sea exitosa, incluso en los diámetros más minúsculos.
