Los 10 mejores software de diseño de ingeniería mecánica, ¿cuántos usa?

El diseño mecánico es el primer paso en la producción mecánica y el factor más importante para determinar el rendimiento mecánico. Para cumplir con los altos requisitos de rendimiento del producto mecánico, la tecnología informática se utiliza ampliamente en el diseño mecánico para el diseño auxiliar y el análisis del sistema. Los siguientes son 10 software de diseño de ingeniería mecánica populares en el mundo.

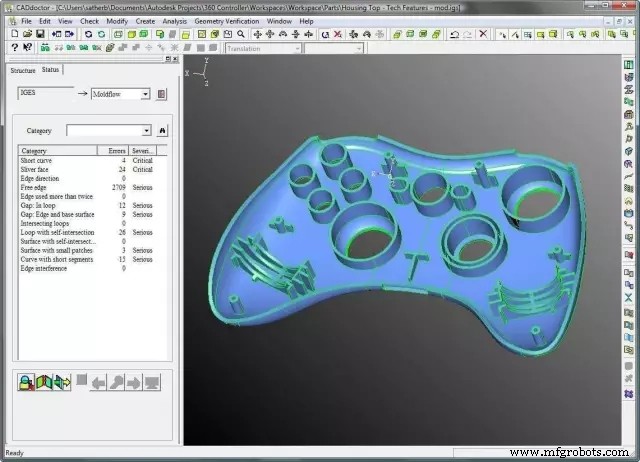

1. Autodesk Moldflow

Como parte de la solución de prototipos digitales de Autodesk, Autodesk Moldflow Adviser brinda a los clientes una herramienta fácil de usar que les permite simular y evaluar esquemas de diseño y optimizarlos antes de la fabricación. Reduzca los posibles errores de diseño, acorte los ciclos de desarrollo de productos y reduzca los costos de desarrollo.

En el proceso de diseño y fabricación de productos, Moldflow proporciona dos importantes software de análisis de simulación:

AMA (Consultor de piezas de plástico de Moldflow) y AMI (Experto en análisis de moldeado avanzado de Moldflow).

AMA es fácil de usar y puede responder rápidamente a los análisis y cambios del diseñador. Por lo tanto, está dirigido principalmente a ingenieros de diseño de productos de inyección, ingenieros de proyectos e ingenieros de diseño de moldes para verificar rápidamente la viabilidad del producto en la etapa inicial de desarrollo del producto. AMA puede dar respuestas rápidamente a preguntas básicas de viabilidad de fabricación, como "¿Se puede llenar el producto?" A través de este modo de diseño único, ya sea que sea un experto experimentado o un novato, AMA le permitirá sentir la confiabilidad y la practicidad de la simulación de moldeo por inyección.

La solución global de Moldflow. Con el vigoroso desarrollo de la industria del plástico y las industrias relacionadas con el plástico, la competencia en la industria del plástico se ha vuelto cada vez más feroz. Por un lado, el precio de las materias primas y los costos laborales continúan aumentando, por otro lado, el precio de venta de los productos continúa cayendo, y la calidad y las funciones de los productos Los requisitos se mejoran continuamente y el ciclo de entrega es más corto. .

2. autocad

El software AutoCAD es un software de diseño automático asistido por computadora producido por Autodesk de los Estados Unidos. Se puede utilizar para dibujo, dibujo bidimensional y diseño tridimensional básico. Puede usarse para dibujo automático sin saber programación, por lo que es ampliamente utilizado en el mundo, puede usarse en construcción civil, decoración, dibujo industrial, dibujo de ingeniería, industria electrónica, procesamiento de ropa y muchos otros campos.

Aunque AutoCAD tiene potentes funciones gráficas, la función de procesamiento de tablas es relativamente débil. En el trabajo real, a menudo es necesario crear varias tablas en AutoCAD, como tablas de cantidades de ingeniería. Cómo hacer tablas de manera eficiente es un problema muy práctico. AutoCAD puede crear objetos gráficos básicos como líneas, círculos, elipses, polígonos y splines de muchas maneras. Ayudas de dibujo. AutoCAD proporciona ayudas de dibujo como ortogonal, captura de objetos, seguimiento polar y seguimiento de captura. La función ortogonal permite a los usuarios dibujar líneas rectas horizontales y verticales fácilmente, la captura de objetos puede ayudar a detectar puntos especiales en objetos geométricos y la función de seguimiento facilita dibujar líneas diagonales y ubicar puntos en diferentes direcciones.

A partir de AutoCAD 2000, el sistema ha agregado muchas funciones potentes, como AutoCAD Design Center (ADC), Multi-Document Design Environment (MDE), controlador de Internet, nueva función de captura de objetos, función de anotación mejorada y funciones de apertura y carga parciales.

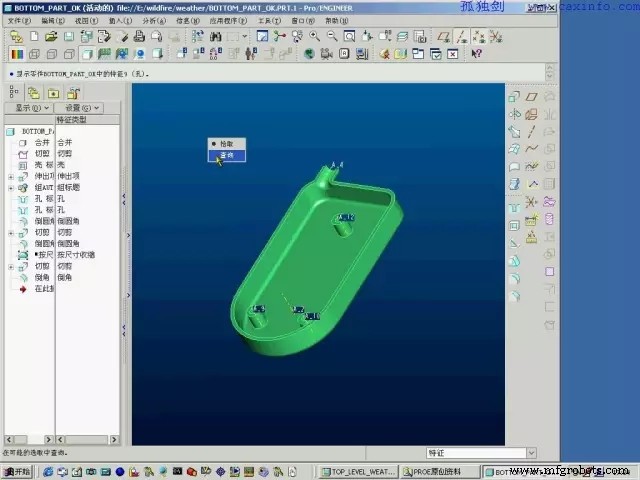

3. Profesional/Ingeniero

El software operativo Pro/Engineer es un software CAD/CAM/CAE 3D integrado bajo la US PTC Corporation. El software Pro/Engineer es conocido por su parametrización y es la primera aplicación de la tecnología de parametrización, y ocupa una posición importante en el campo actual del software de modelado 3D. Pro/Engineer es reconocido y promovido por la industria como un nuevo estándar en el campo de CAD/CAE/CAM mecánico en el mundo actual. Es uno de los principales softwares CAD/CAM/CAE, especialmente en el campo del diseño de productos.

Pro/Engineer se basa en una base de datos unificada, a diferencia de algunos sistemas CAD/CAM tradicionales basados ​​en varias bases de datos. La llamada base de datos única significa que todos los materiales del proyecto provienen de una base de datos, por lo que cada usuario independiente está trabajando en un modelo de producto, sin importar a qué departamento pertenezca. En otras palabras, cualquier cambio realizado en cualquier parte del proceso de diseño completo también puede reflejarse en los enlaces relevantes de todo el proceso de diseño.

En la versión de software Pro/Engineer, además de usar versiones principales como proe2001, Wildfire, WildFire2.0, WildFire3.0, WildFire4.0 y WildFire5.0, hay una diferencia de versión menor de código de fecha en cada versión principal. Los códigos de fecha representan el orden de la fecha de lanzamiento de la versión principal.

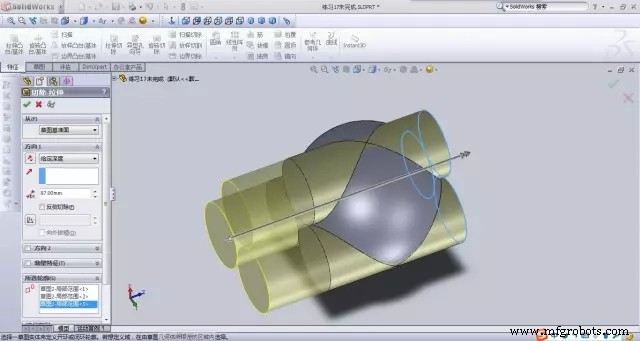

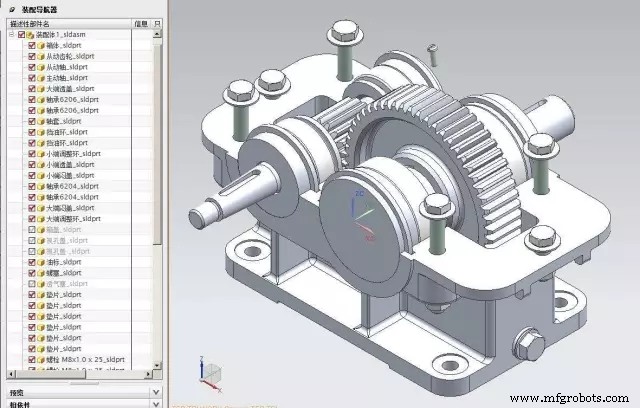

4. SolidWorks

SolidWorks es un software de diseño 3D original basado en el sistema Windows. Con su interfaz amigable y fácil de usar, SolidWorks puede capturar de forma completamente automática la intención del diseño y guiar los cambios de diseño durante todo el trabajo de diseño del producto. En el diseño de ensamblaje de SolidWorks, puede hacer referencia directamente a las piezas existentes para generar piezas nuevas. Independientemente de si el diseño utiliza un método "de arriba hacia abajo" o "de abajo hacia arriba" para el diseño de ensamblajes, SolidWorks mejorará en gran medida la eficiencia del diseño con sus operaciones fáciles de usar.

Los usuarios no solo usan el software SolidWorks para resolver problemas generales de diseño de piezas, sino que cada vez más usuarios comienzan a usar el software SolidWorks para manejar el diseño de ensamblajes a gran escala a nivel de sistema, y ​​la velocidad de carga de ensamblajes a gran escala también es cada vez mayor. De cara a las necesidades de los usuarios, el departamento de I+D de SolidWorks ha conseguido mejorar la velocidad de carga de grandes conjuntos desde diferentes perspectivas, incluido el procesamiento de datos distribuidos y el uso de tecnología de compresión de gráficos, lo que ha mejorado varias veces el rendimiento de grandes conjuntos.

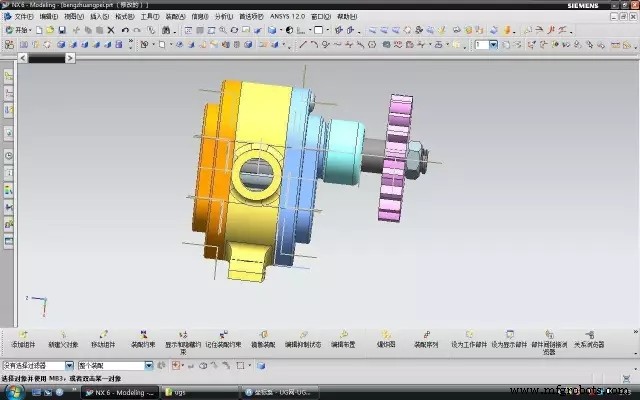

5. Unigraphics NX

UG (UnigraphicsNX) es una solución de ingeniería de productos producida por Siemens PLMSoftware, que brinda a los usuarios métodos de verificación y modelado digital para el diseño y procesamiento de productos.

UnigraphicsNX proporciona una solución comprobada para las necesidades de diseño de procesos y diseño de productos virtuales de los usuarios. UG es también una abreviatura de guía de usuario y Universal Grammer; también se llama Espectro en DOTA.

El desarrollo de UG comenzó en 1969, y fue desarrollado e implementado en base al lenguaje C. UGNX es una herramienta de software numérico flexible para resolver ecuaciones diferenciales parciales desarrolladas utilizando métodos adaptativos de cuadrículas múltiples en cuadrículas no estructuradas bidimensionales y tridimensionales.

UG es un sistema interactivo CAD/CAM (diseño asistido por computadora y fabricación asistida por computadora). Tiene funciones poderosas y puede realizar fácilmente la construcción de varias entidades y formas complejas. Al comienzo de su nacimiento, se basaba principalmente en estaciones de trabajo, pero con el desarrollo del hardware de PC y el rápido crecimiento de usuarios individuales, la aplicación en PC ha logrado un rápido crecimiento y se ha convertido en una aplicación principal de diseño 3D en el industria del molde.

Con el modelado NX, los diseñadores industriales pueden crear y mejorar rápidamente formas de productos complejos y utilizar herramientas avanzadas de representación y visualización para maximizar los requisitos estéticos del concepto de diseño.

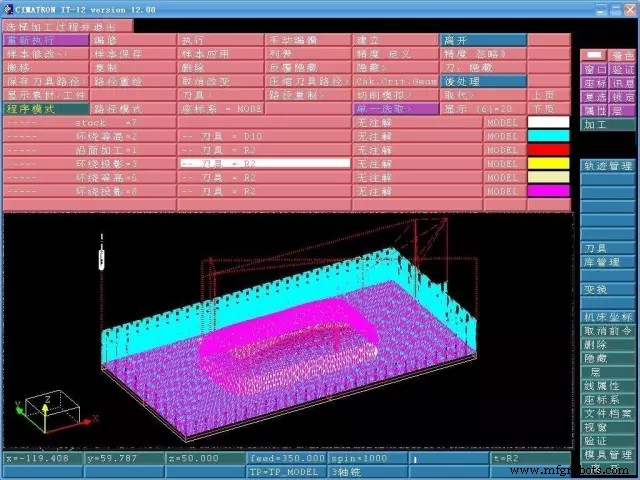

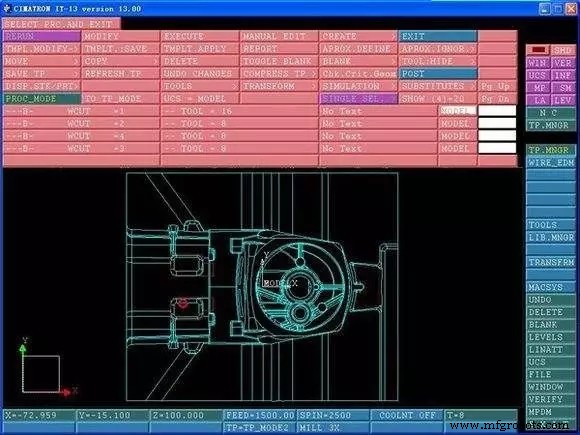

6. Cimatrón

Cimatron es un producto de Cimatron, una conocida empresa de software en Israel. La subsidiaria de Cimatron en China es Simetron (Beijing) Technology Co., Ltd., y ahora Cimatron es propiedad de 3D Systems en los Estados Unidos. A lo largo de los años, las soluciones CAD/CAM de Cimatron se han utilizado con éxito como una herramienta indispensable en equipos empresariales, desde pequeñas plantas de fabricación de moldes hasta departamentos de fabricación de grandes empresas en todo el mundo.

Desde que se fundó Cimatron en 1982, su tecnología innovadora y dirección estratégica han convertido a Cimatron en un líder reconocido en el campo CAD/CAM. Como líder en soluciones integradas de CAD/CAM para la fabricación, prometemos proporcionar soluciones de software integrales y rentables para moldes, herramientas y otros fabricantes para optimizar el ciclo de fabricación y fortalecer la relación entre los fabricantes y los proveedores externos. Colabore para acortar considerablemente el tiempo de entrega del producto.

Ya sea que esté diseñando para la fabricación o generando trayectorias de herramientas NC seguras, eficientes y de alta calidad para fresado de 2,5 a 5 ejes. Las soluciones CAD/CAM orientadas a la fabricación de Cimatron brindan a los clientes la capacidad de manejar piezas complejas y ciclos de fabricación complejos. Cimatron garantiza que cada producto fabricado es el producto que usted diseñó.

Cimatron E10.0, lanzado por la empresa Cimatron, su solución de software CAD/CAM incluye un conjunto de herramientas que son fáciles de diseñar en 3D, lo que permite a los usuarios procesar convenientemente el modelo de datos adquirido o llevar a cabo el diseño conceptual del producto. La versión 10.0 ha realizado mejoras muy obvias en el diseño y la interfaz de datos.

En la actualidad, más de 4000 clientes en todo el mundo utilizan las soluciones CAD/CAM de Cimatron para fabricar productos para diversas industrias. Estas industrias incluyen:industria automotriz, aeroespacial, informática, electrónica, bienes de consumo, medicina, militar, instrumentos ópticos, comunicaciones y juguetes.

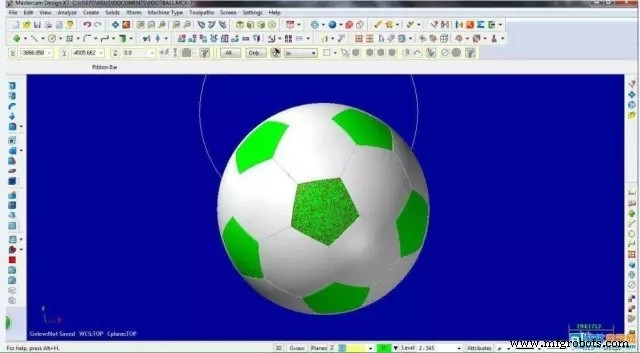

7. cámara maestra

Mastercam es un software CAD/CAM basado en la plataforma de PC desarrollada por CNC Software Inc. en los Estados Unidos. Integra múltiples funciones, como dibujo bidimensional, modelado sólido tridimensional, diseño de superficies, costura de vóxeles, programación de control numérico, simulación de trayectoria de herramientas y simulación realista. Tiene un modelado geométrico conveniente e intuitivo. Mastercam proporciona un entorno ideal para diseñar la forma de las piezas. Su potente y estable función de modelado puede diseñar piezas curvas y curvas complejas. La versión 9.0 y superior de Mastercam también es compatible con el entorno chino y el precio es moderado. Es una opción ideal para la mayoría de las pequeñas y medianas empresas. Es un sistema de software rentable y completo. Es un sistema CAD/CAM muy utilizado en la industria y las escuelas.

Mastercam no solo tiene funciones de modelado potentes y estables, sino que también puede diseñar curvas complejas y partes de superficies, sino que también tiene potentes funciones de desbaste de superficies y acabado de superficies flexibles. Su confiable función de validación de la trayectoria de la herramienta permite a Mastercam simular todo el proceso de procesamiento de piezas. En la simulación, no solo puede mostrar la herramienta y el accesorio, sino también verificar la interferencia y la colisión entre la herramienta y el accesorio y la pieza procesada, lo que realmente refleja la situación real en el proceso de procesamiento. , Merece ser un excelente software CAD/CAM. Al mismo tiempo, Mastercam tiene requisitos relativamente bajos en el entorno operativo del sistema, por lo que los usuarios pueden obtener los mejores resultados sin importar en operaciones de procesamiento como diseño de modelado, fresadora CNC, torno CNC o corte de alambre CNC.

Mastercam tiene potentes funciones de desbaste de superficies y acabado de superficies flexibles. Mastercam proporciona una variedad de tecnologías avanzadas de desbaste para mejorar la eficiencia y la calidad del procesamiento de piezas. Mastercam también tiene una gran cantidad de funciones de acabado de superficies, de las cuales puede elegir el mejor método para procesar las piezas más complejas. La función de mecanizado multieje de Mastercam proporciona más flexibilidad para el procesamiento de piezas.

La fortaleza de Mastercam radica en el mecanizado CNC, que es fácil de usar y los programas NC generados son simples y eficientes. Los principales competidores son UGNX, Edgecam, WorkNC, Cimtron, Delcam (Powermill), Space-e, PTC (Pro/NC), CAMWORKS, HyperMILL, etc. En comparación con este software, tiene una ventaja abrumadora en el procesamiento 2D; en términos de superficie, tiene una ventaja en reglas simples; en términos de superficie multieje, el mecanizado multisuperficie de 5 ejes de terceros se introduce en X3, lo que lo convierte en el rey en el mecanizado CNC general.

El software Mastercam ha sido ampliamente utilizado en el diseño y procesamiento NC de maquinaria general, aviación, construcción naval, industria militar y otras industrias. Desde finales de la década de 1980, mi país ha introducido este famoso software CAD/CAM, que ha contribuido rápidamente a la industria manufacturera de mi país. El aumento ha hecho una gran contribución.

8. CATIA

CATIA es la solución insignia para el desarrollo de productos de France Dassault. Como parte importante de la solución colaborativa de PLM, puede ayudar a los fabricantes a diseñar sus futuros productos y respaldar todo el proceso de diseño industrial desde la fase previa al proyecto, el diseño específico, el análisis, la simulación y el montaje hasta el mantenimiento. Desde 1999, su proceso de creación de prototipos digitales ha sido ampliamente adoptado en el mercado, lo que lo convierte en el sistema de desarrollo de productos más utilizado en el mundo.

Los productos de la serie CATIA modular proporcionan diseño de estilo y apariencia del producto, diseño mecánico, ingeniería de equipos y sistemas, gestión de prototipos digitales, procesamiento mecánico, análisis y simulación. Los productos CATIA se basan en una arquitectura V5 abierta y escalable. Tanto si se trata de modelado de sólidos como de superficies, como CATIA proporciona una estructura de árbol inteligente, los usuarios pueden realizar modificaciones repetidas en el producto de manera fácil y rápida, incluso si se requieren modificaciones importantes en la etapa final del diseño o en la solución original. La actualización es muy fácil para CATIA.

CATIA proporciona capacidades de diseño completas:desde el diseño conceptual del producto hasta la formación del producto final, proporciona un medio completo de gestión de datos y modelado híbrido paramétrico 2D, 3D con sus soluciones precisas y fiables, desde el diseño de una sola pieza se establece el prototipo electrónico final; Al mismo tiempo, como un sistema de software totalmente integrado, CATIA combina orgánicamente el diseño mecánico, el análisis y la simulación de ingeniería, el mecanizado CNC y las soluciones de aplicaciones de red CATweb para proporcionar a los usuarios un entorno de trabajo estricto sin papel, especialmente los módulos especiales de CATIA para el automóvil y industrias de motocicletas.

CATIA proporciona soluciones convenientes para satisfacer las necesidades de grandes, medianas y pequeñas empresas en todos los campos industriales. Incluyendo:desde grandes aviones Boeing 747, motores de cohetes hasta cajas de embalaje de cosméticos, cubriendo casi todos los productos de fabricación. Los productos de la serie CATIA brindan soluciones de simulación y diseño 3D en ocho áreas:automotriz, aeroespacial, construcción naval, diseño de plantas, construcción, energía y electrónica, bienes de consumo y fabricación de maquinaria en general.

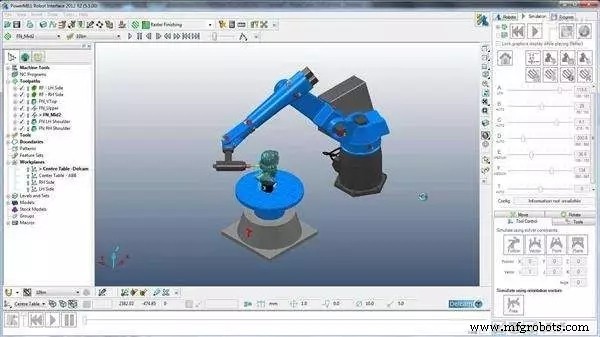

9. Delcam

Delcam es la empresa de software CAD/CAM profesional líder en el mundo. DelcamPlc tiene su sede en Birmingham, una ciudad famosa del Reino Unido, y es una empresa que cotiza en la Bolsa de Valores de Londres. La investigación y el desarrollo del software Delcam se originaron en la Universidad de Cambridge, una universidad de renombre mundial. Después de más de 40 años de desarrollo, la serie de software Delcam abarca el diseño de productos, el diseño de moldes, el procesamiento de productos, el procesamiento de moldes, la ingeniería inversa, el diseño artístico y el procesamiento de grabados, la inspección de calidad y la colaboración, la gestión cooperativa y otras áreas de aplicación. La investigación y el desarrollo de software más reciente de Delcam se llevan a cabo simultáneamente en el Reino Unido y los Estados Unidos, con más de 40 000 clientes en más de 80 países y regiones de todo el mundo.

Como empresa de software CAD/CAM con más de 40 años de historia que integra diseño, fabricación, medición y gestión, y se enfoca en investigación, desarrollo y servicios técnicos, Delcam sabe que todo por el bien de los usuarios es la clave del éxito de Delcam. Con este fin, Delcam no solo brinda a los usuarios soluciones de software líderes, sino que también brinda a los usuarios el más alto nivel de soporte técnico a través de más de 350 sucursales de soporte técnico en más de 80 países y regiones de todo el mundo, lo que garantiza que Delcam sea el más rápido. la velocidad resuelve cualquier problema de los usuarios.

Delcam es la única empresa de software CAD/CAM con un gran taller de mecanizado CNC en el mundo en la actualidad. Todos los productos de software de Delcam se han probado rigurosamente en el entorno de producción real. Esto permite que Delcam comprenda mejor los problemas y las necesidades de los usuarios y proporcione un conjunto completo de productos desde el diseño, la fabricación, las pruebas hasta la gestión.

El software de la serie DelcamCAD/CAM es ampliamente utilizado en las industrias aeroespacial, de automóviles, barcos, electrodomésticos, productos industriales ligeros y fabricación de moldes. Airbus, Boeing/McDonnell Douglas, Hafei, XAC, Chengfei, Toyota, Honda, Ford, Volkswagen, MercedesBenz, Pratt&Whitney, Siemens, Mitsubishi, Canon, LG, Nike, Clarks, FAW Group, Dongfeng Motor Group, Zhuhai Gree, etc. Bueno -las empresas conocidas son todas usuarios de Delcam.

10. Edgecam

Edgecam es un software de programación CNC automatizado desarrollado por Planit, Reino Unido. Edgecam se puede integrar con los principales datos de software CAD actuales y realizar una transmisión de datos sin barreras. Dé rienda suelta a la relación entre la entidad y la trayectoria de la herramienta, como las características geométricas de la entidad (como:altura, profundidad, diámetro) se modifican en el software 3D, solo es necesario actualizar la trayectoria de la herramienta, sin necesidad de volver a -editar. Edgecam ofrece una solución completa para métodos de mecanizado como fresado, torneado, torneado y fresado.

EdgeCAM es un sistema de programación CNC inteligente potente, versátil, fácil de aprender y fácil de usar, y adopta un diseño modular para satisfacer las necesidades de diferentes usuarios. Los usuarios pueden elegir módulos con diferentes funciones para formar una solución CAM para la programación de mecanizado CNC de acuerdo con sus propias necesidades de programación. La I + D y la promoción de los productos EdgeCAM siempre se han basado en satisfacer las necesidades de los usuarios de fabricación y procesamiento global, y proporcionar a los usuarios globales las últimas funciones de programación CNC a la velocidad más rápida para satisfacer las diferentes necesidades de los diferentes usuarios. En proceso de desarrollo y aplicación de productos durante más de 20 años, EdgeCAM cuenta con más de 40 000 usuarios autorizados en todo el mundo.

En respuesta a los requisitos especiales de la industria del molde, Edgecam ofrece una variedad de métodos de procesamiento diferentes para hacer frente a los requisitos de procesamiento en diferentes situaciones, incluido el procesamiento de productos, la fabricación de moldes, el procesamiento de torneado, el procesamiento de compuestos y el procesamiento de alta velocidad y otros procesos de mecanizado diferentes. procesamiento de optimización de procedimientos.
