Sistema de riego automático

Acerca de este proyecto

Durante los meses más calurosos del verano, las plantas pueden secarse y dejar un jardín que alguna vez fue colorido y completamente muerto. Regar a mano consume un tiempo precioso en nuestra apretada agenda, que la mayoría de nosotros no podemos permitirnos. Además, el riego manual desperdicia agua, un recurso precioso, especialmente durante estos meses. Aquí, este sistema está diseñado para eliminar la molestia del riego, regando solo cuando el suelo se seca, todo sin intervención manual.

Cómo funciona

La humedad del suelo se lee usando un Arduino Uno, a través de un par de electrodos de carbono (grafito) insertados aproximadamente 10 cm en el suelo. El nivel de humedad se lee como voltaje, pasando una corriente a través de las varillas y el suelo. A medida que la humedad del suelo disminuye, la lectura de voltaje aumenta, activando una válvula para regar el área. Por el contrario, a medida que el suelo se vuelve lo suficientemente húmedo, la conductancia aumenta, el voltaje a través de las varillas disminuye y la válvula se cierra.

Prepare el sensor de humedad

Primero, rompa la varilla de ranurado por la mitad, luego retire la cubierta de cobre del núcleo de grafito con una lima, dejando 5 cm de cobre en la parte superior. Suelde un trozo de alambre de cobre de calibre 20 a la parte de cobre, que conectará la varilla sensora al Arduino. Asegúrese de que el cable sea lo suficientemente largo para ir desde la ubicación de la planta hasta el hardware de control. Por último, inserte las varillas en el suelo junto a la planta a regar, manteniendo el cobre por encima del suelo.

Configura el Arduino

El código de este proyecto se proporciona a continuación. Personalícelo para la cantidad de varillas y válvulas de salida necesarias. La electrónica auxiliar deberá conectarse como se muestra en el esquema, y ​​los valores de los componentes que se muestran son una guía general y no necesitan ser exactos. El valor de umbral en el código deberá ajustarse según las características del suelo en su área.

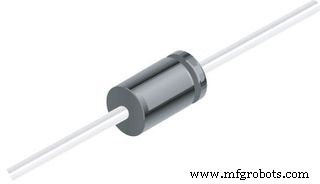

A continuación, conecte los pines 4 y 8 a las puertas de los dos transistores. Un transistor como IRF640, TIP120 o similar funcionará bien para cambiar la válvula solenoide. Para proteger los transistores, conecte diodos en polaridad inversa a través de los solenoides.

Impulsando el proyecto

Se puede utilizar una fuente de alimentación de aislamiento de la red de CC de 12 V, una batería o un panel solar para ejecutarlo. Por motivos de seguridad, no se deben utilizar adaptadores de pared sin aislamiento, ya que supondrán un peligro de descarga eléctrica, ya que la corriente de la red eléctrica puede viajar a través de los componentes electrónicos y llegar al suelo.

Poniéndolo todo junto

Instale el Arduino y la electrónica auxiliar en una caja impermeable y las válvulas solenoides en una caja separada. Conecte las mangueras, encienda el sistema y ajuste la profundidad de la varilla del sensor para obtener resultados óptimos. Coloque la manguera lo suficientemente lejos del sensor como para asegurarse de que la planta esté bien regada antes de apagarla.

Nota sobre el uso de electrodos metálicos

Los electrodos metálicos pueden ser convenientes, pero pueden causar problemas y deben evitarse. A medida que pasa una corriente a través del suelo para detectar la humedad, el metal se descompone, se corroe y se filtra en el suelo. La resistencia del electrodo aumentará, dando lecturas inexactas en seco / húmedo y contaminando el suelo con iones metálicos que pueden ser perjudiciales para la salud de las plantas. Si las varillas de ranurado por arco no están disponibles, intente extraer las varillas de carbono de las baterías de carbono-zinc o de una mina de lápiz gruesa.

Pasos siguientes

Este proyecto se puede integrar con una unidad ESP8266 para permitir el control remoto a través de Internet. Además, se puede utilizar una carcasa personalizada impresa en 3D para ajustar mejor los componentes de hardware de manera más ordenada y eficiente.

Y allí eso es! Por favor, vete sus comentarios y sugerencias de mejora en los comentarios a continuación, muy apreciado ¡eso!

Esquemas

Circuito completo para este proyecto
