LED controlados por Alexa a través de Raspberry Pi

Componentes y suministros

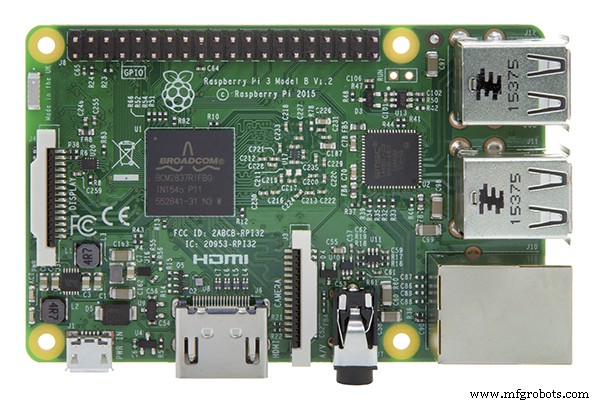

Raspberry Pi 3 Modelo B

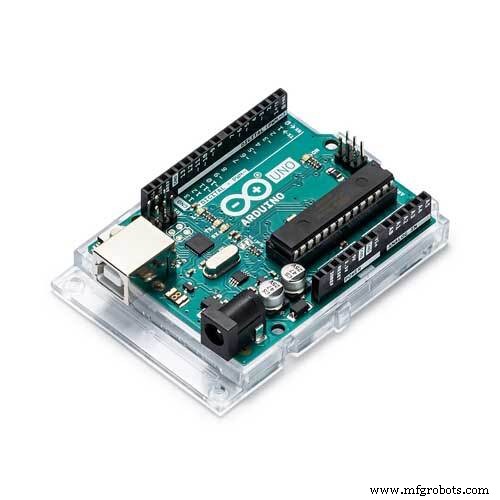

Arduino UNO

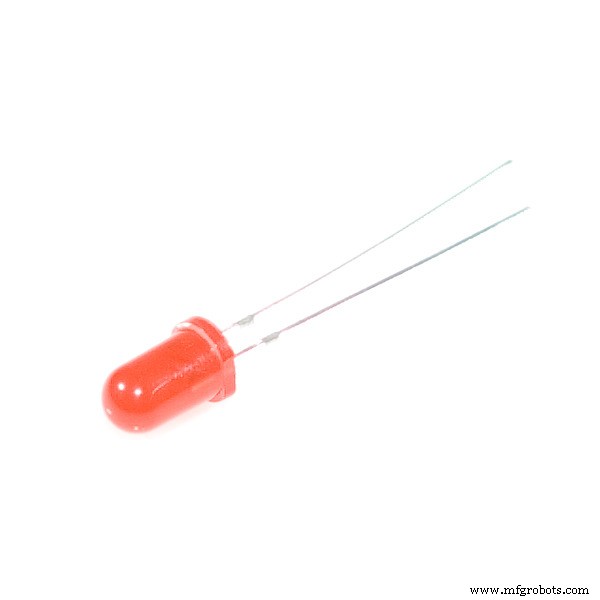

LED (genérico)

Resistencia 100 ohm

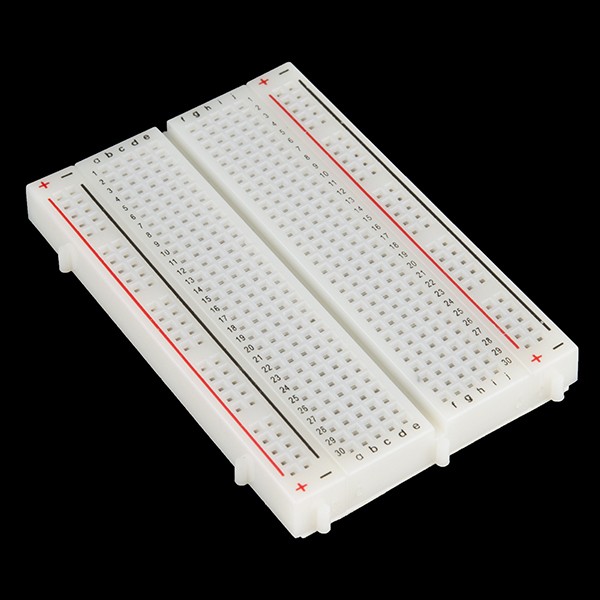

Breadboard (genérico)

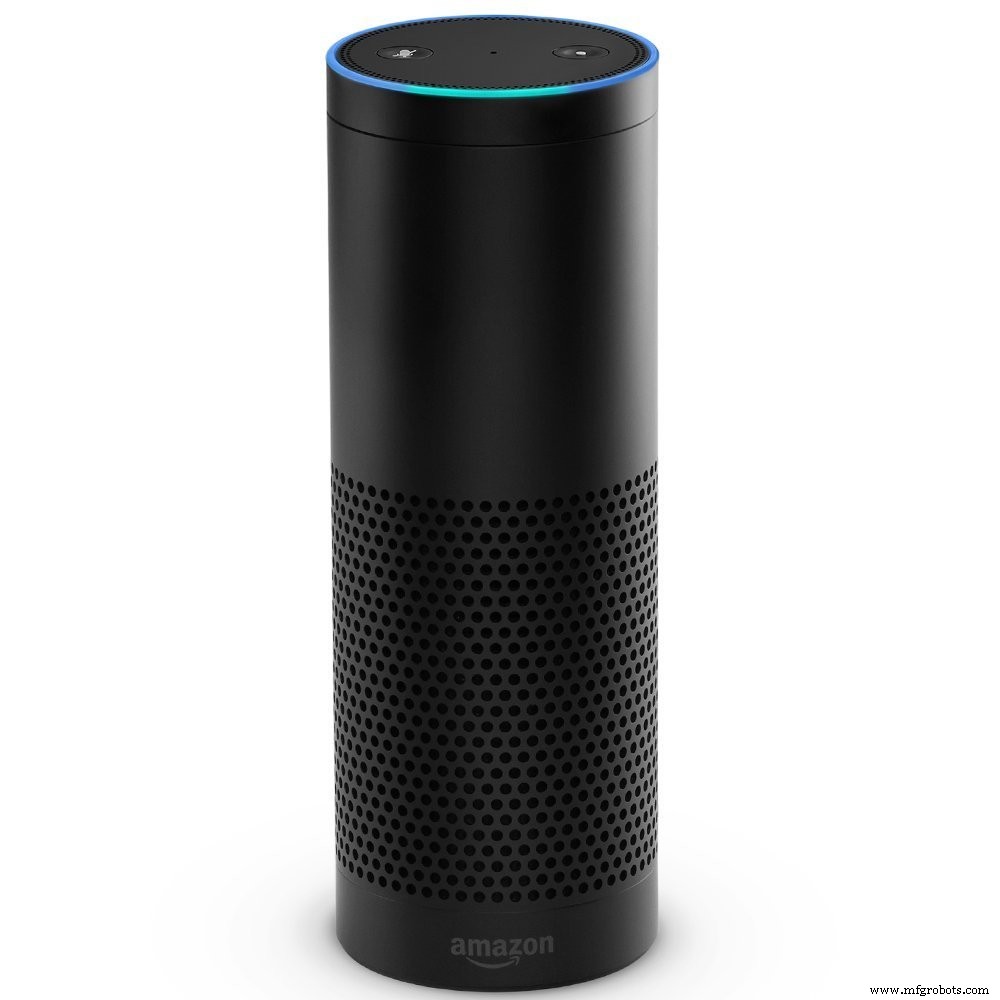

Amazon Alexa Amazon Echo

Aplicaciones y servicios en línea

Arduino IDE

Node-RED

Acerca de este proyecto

Introducción

Resulta que es bastante fácil hacer que Alexa se comunique con Arduino a través de Raspberry Pi con Node-RED. Todo lo que tiene que hacer es instalar dos módulos Node-RED y configurar un flujo Node-RED con los nodos Alexa Local y Arduino. Aquí tengo un proyecto en el que Alexa enciende y apaga dos luces LED como demostración.

Paso 1. Configura Raspberry Pi

Siga este paso para preparar su Raspberry Pi.

Paso 2. Instale Node-RED

Siga este paso para instalar Node-RED.

Paso 3. Instale el nodo Arduino

Siga este paso para instalar el nodo Arduino para Node-RED. Estoy usando Firmata en este proyecto. Debe cargar Standard Firmata en Arduino Uno, siga este enlace para lograrlo.

Paso 4. Instale Alexa Local

Siga este paso para instalar el módulo Alexa Local Node-RED.

Paso 5. Configure el flujo Node-RED

Importe el flujo Node-RED desde la sección de código a continuación.

Tiempo de prueba

Código

noderedflow.js

noderedflow.js JavaScript

importar esto al editor de node-red

 [{"id":"7cfb7d9e.1371f4", "type":"alexa-local", "z":"8496b3f6.919b5", "devicename":"luz amarilla" , "inputtrigger":false, "x":177.10000610351562, "y":175, "cables":[["b9b6f9c0.383058", "677a99d9.49b6c8"]]}, {"id":"b9b6f9c0.383058" , "tipo":"depuración", "z":"8496b3f6.919b5", "nombre":"", "activo":verdadero, "consola":"falso", "completo":"verdadero", "x ":336.10005950927734," y ":233.00000476837158," cables ":[]}, {" id ":" 23e77dc0.c2d532 "," type ":" alexa-local "," z ":" 8496b3f6.919b5 "," devicename ":" luz verde "," inputtrigger ":false," x ":157.10000610351562," y ":287," cables ":[[" b9b6f9c0.383058 "," b7bd4e01.3cc47 "]]}, {" id ":" 677a99d9.49b6c8 "," type ":" arduino out "," z ":" 8496b3f6.919b5 "," name ":" "," pin ":" 11 "," state ":" OUTPUT ", "arduino":"4326cda4.263274", "x":530.1000633239746, "y":172.6000099182129, "cables":[]}, {"id":"b7bd4e01.3cc47", "type":"arduino out", "z":"8496b3f6.919b5", "nombre":"", "pin":"12", "estado":"SALIDA", "arduino":"4326cda4.263274", "x":531.1000366210938, " y ":290.6000061035156," cables ":[]}, {" id ":" 4326cda4.263274 " , "tipo":"placa-arduino", "z":"", "dispositivo":"/ dev / ttyACM0"}]

Esquemas
