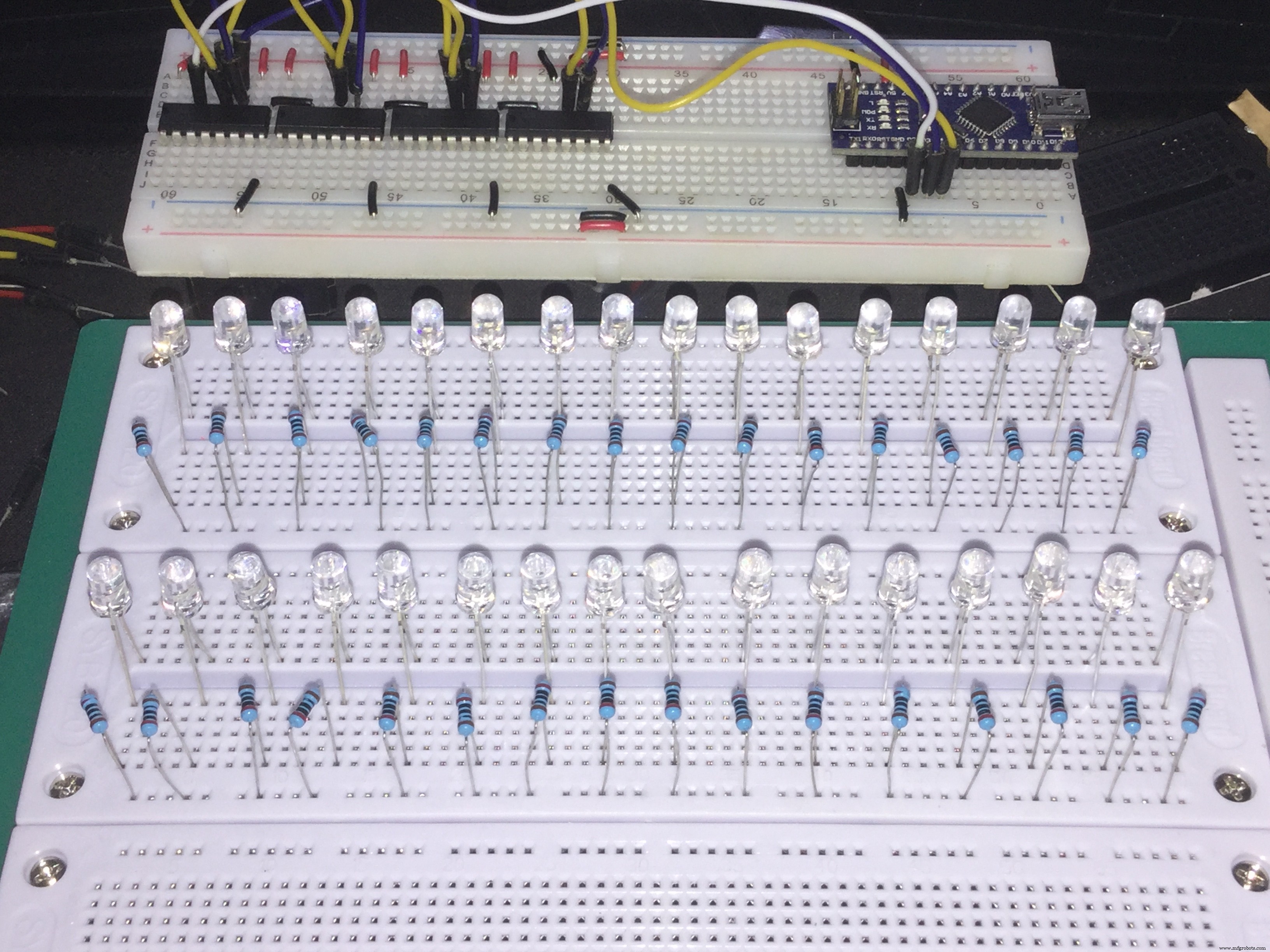

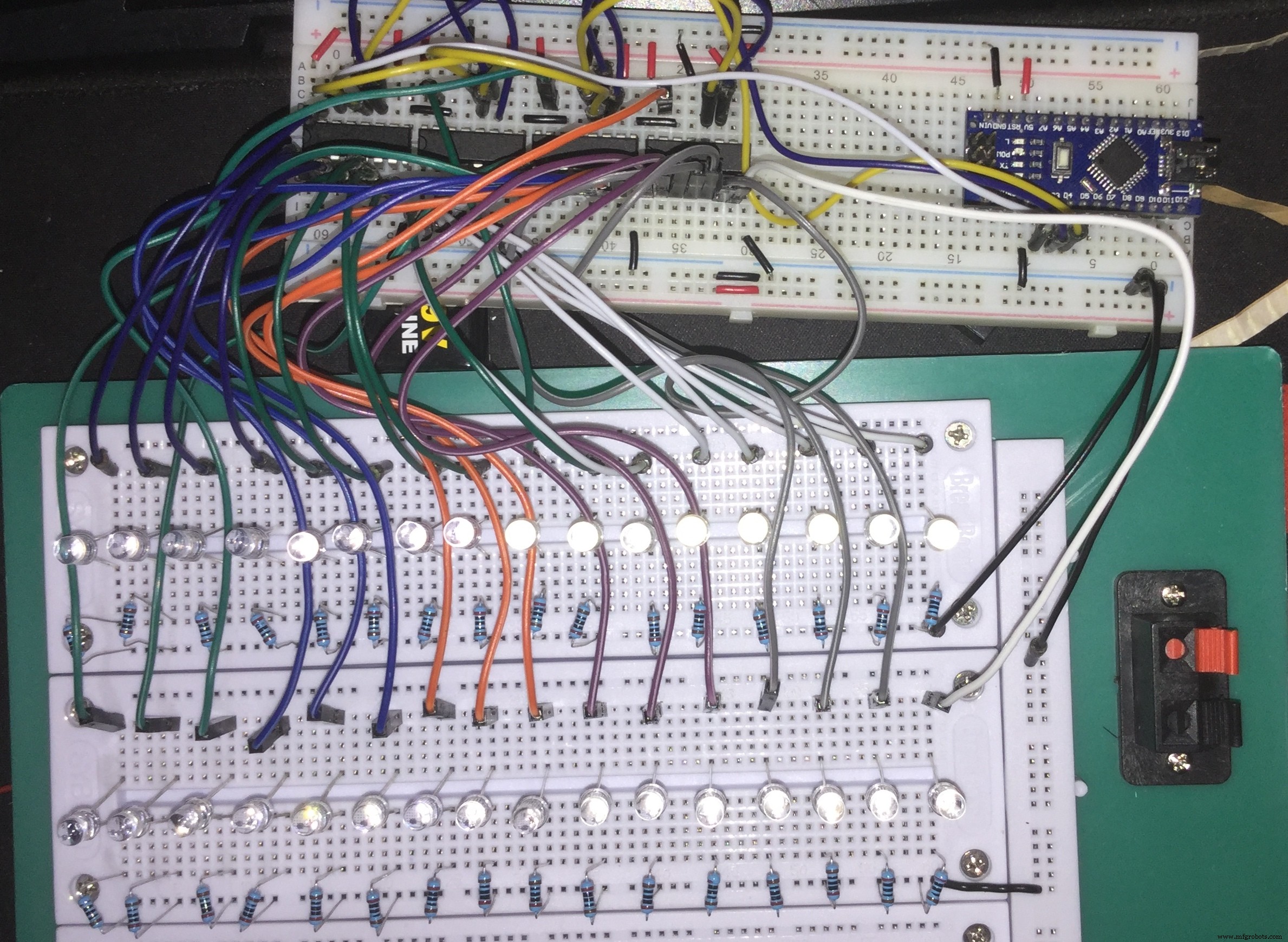

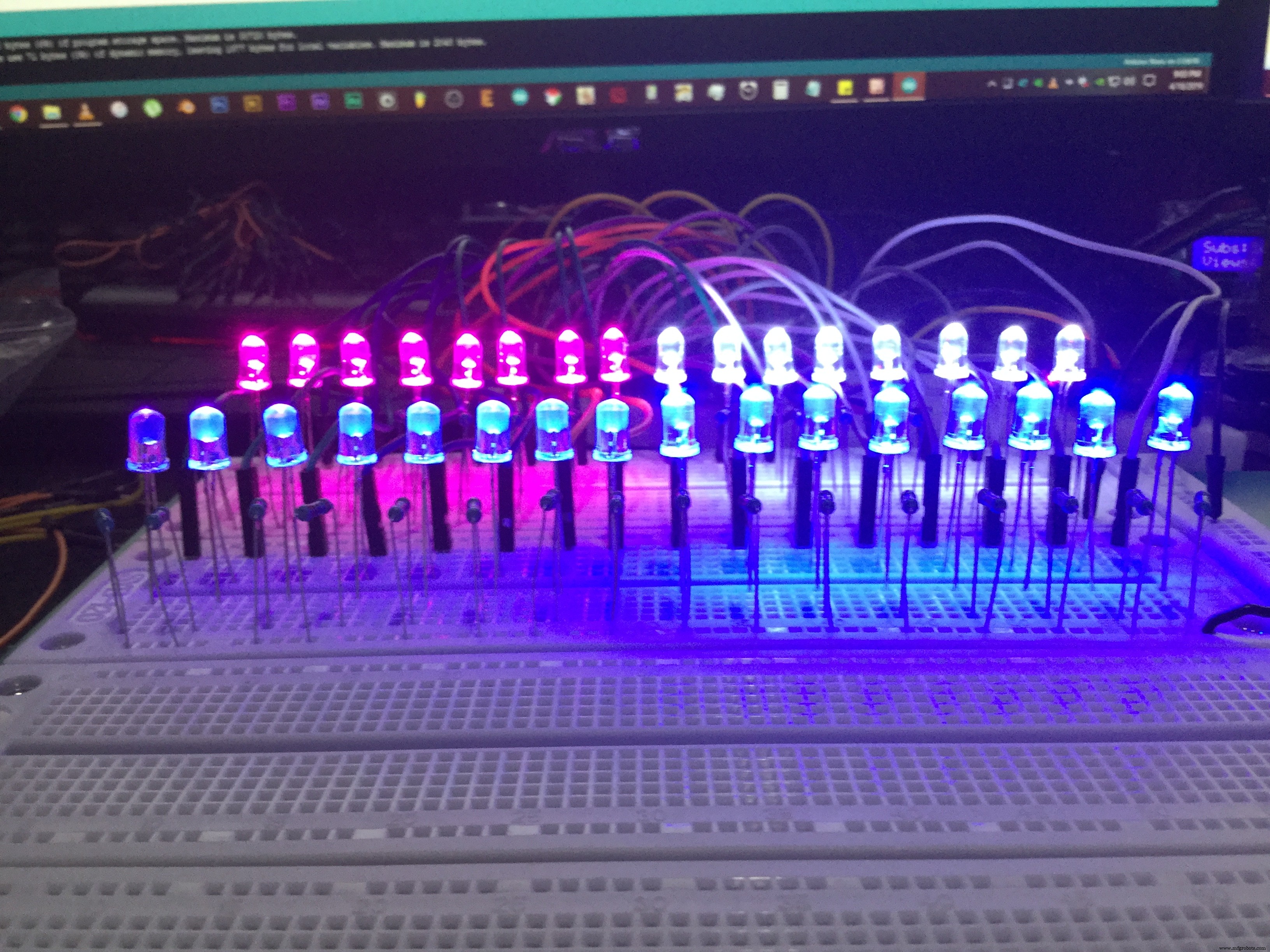

Controlar 32 LEDs con Arduino Nano y 4x Registros 74HC595 – Guía para Principiantes

Componentes y suministros

Componente	Cantidad	Notas
Arduino Nano R3	1
Registro desplazamiento Texas Instruments 74HC595 (Serial a Paralelo)	4	74HC595
Protoboard tamaño completo	1
LED genérico	32	Según preferencia
Resistencia 100 ohm	32	Según LEDs usados

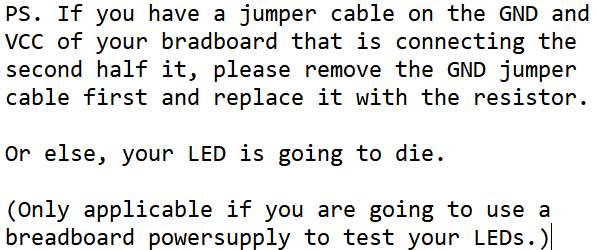

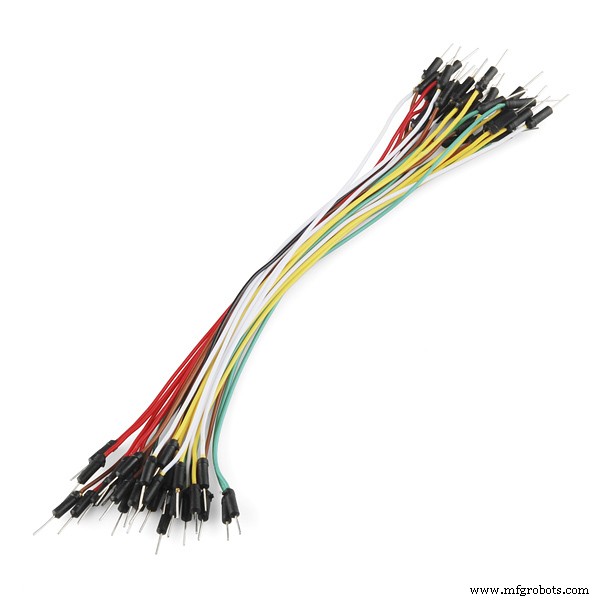

Cables puente genéricos	Muchos

Aplicaciones y servicios online

• Arduino IDE

Sobre el proyecto

Esta es una guía paso a paso que he creado para principiantes y "arduiNOOBS" como yo.

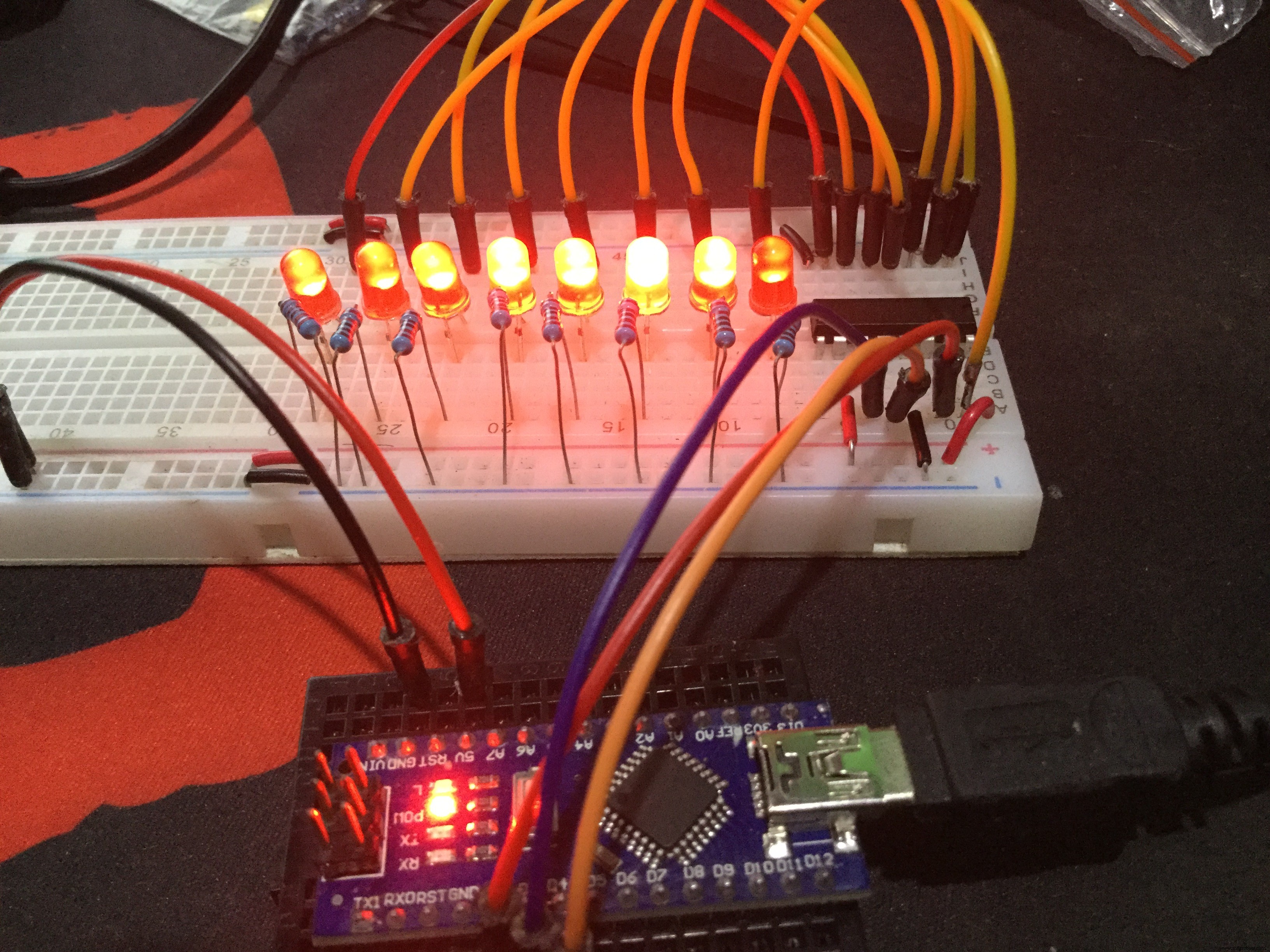

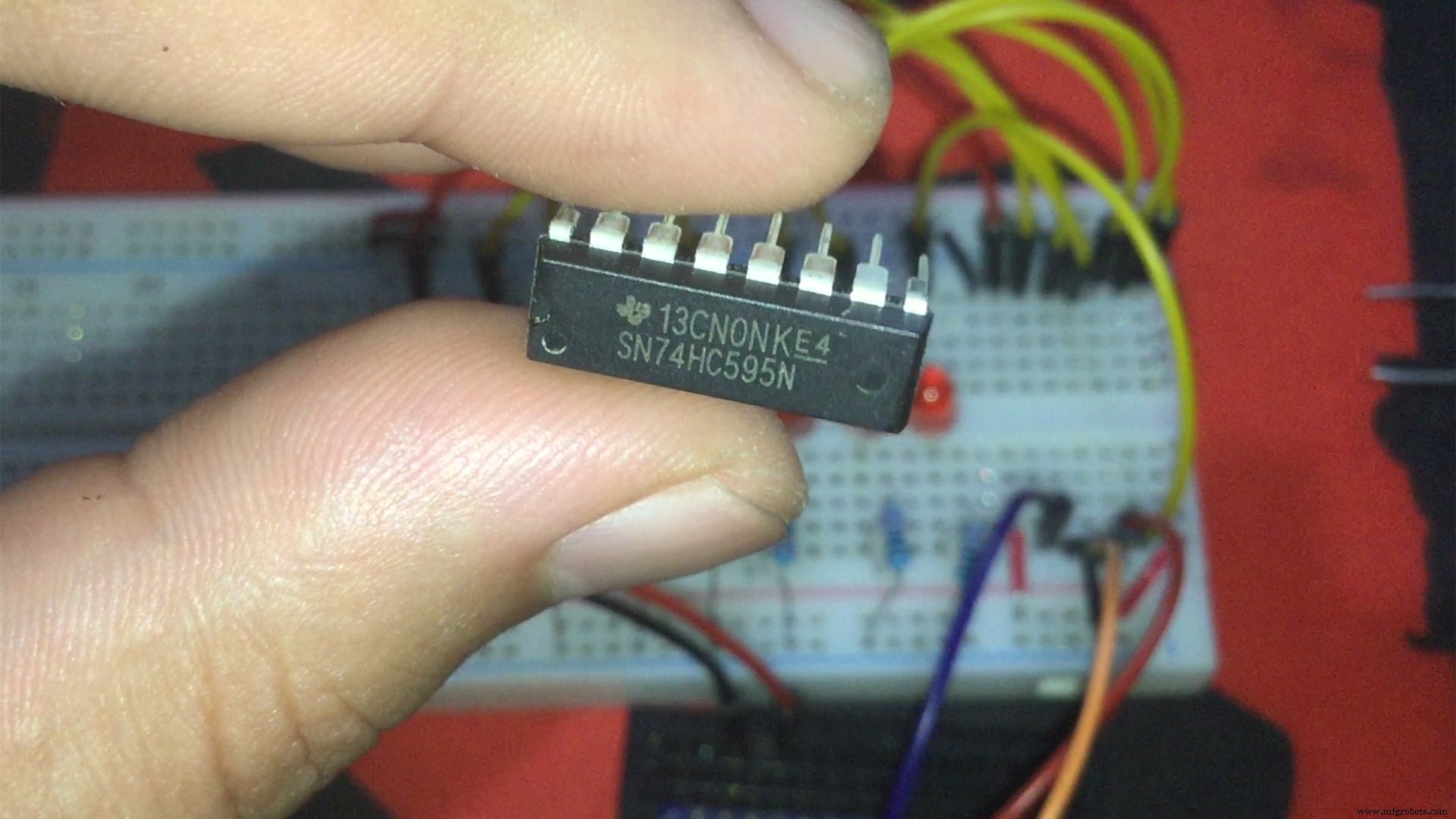

En este tutorial tratamos conocimientos básicos sobre el registro de desplazamiento de 8 bits llamado 74HC595.

Aprenderás a encadenarlos en cascada (daisy-chain) y usar código de la biblioteca HC595.

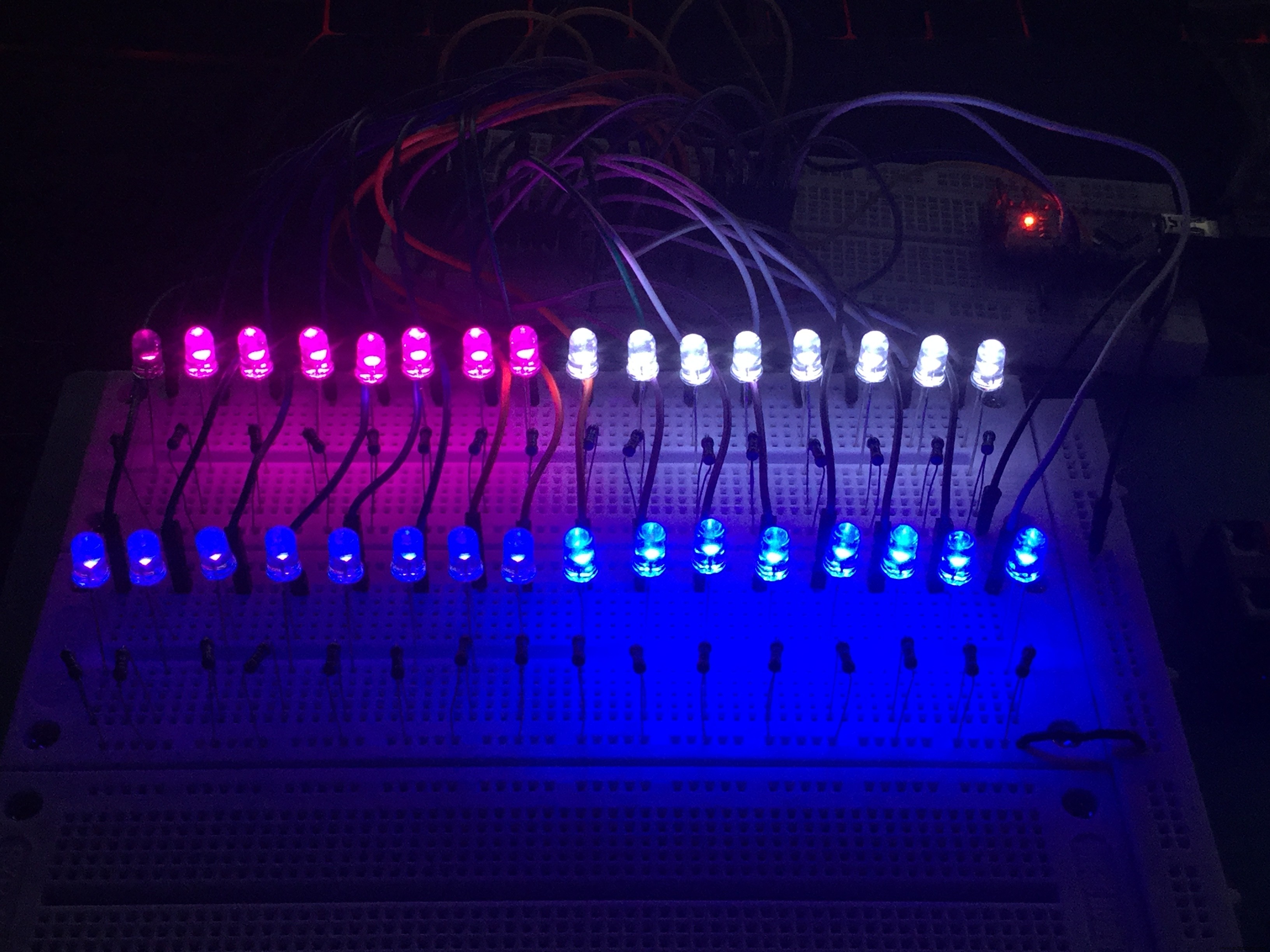

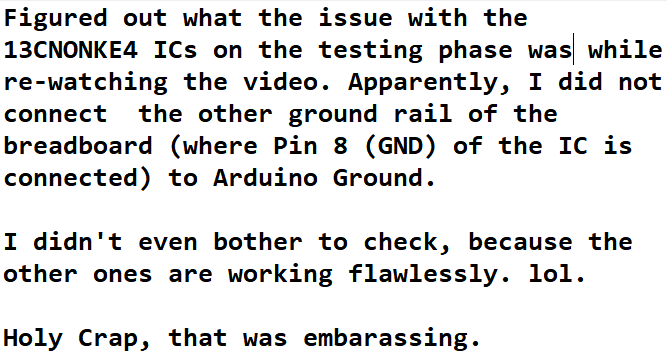

También encontré un problema con algunos registros. No sé por qué. ¿Falta de potencia?

---

ENLACES NECESARIOS:

• Biblioteca HC595 - https://github.com/j-bellavance/HC595
• Hoja de datos - TI SN74HC595
• Más info: Using a 74HC595 with Arduino Uno
• Bucle For Iteration: Arduino For Loop

---

Redes sociales (si quieres seguir):

• Facebook - fb.me/HeathenHacks
• Twitter - @HeathenHacks
• Instagram - @HeathenHacks

---

Código

Código de ejemplo editado de la biblioteca HC595 (Arduino)

#include <HC595.h>

const int chipCount = 2; // Número de 74HC595 en cascada (máx 8)

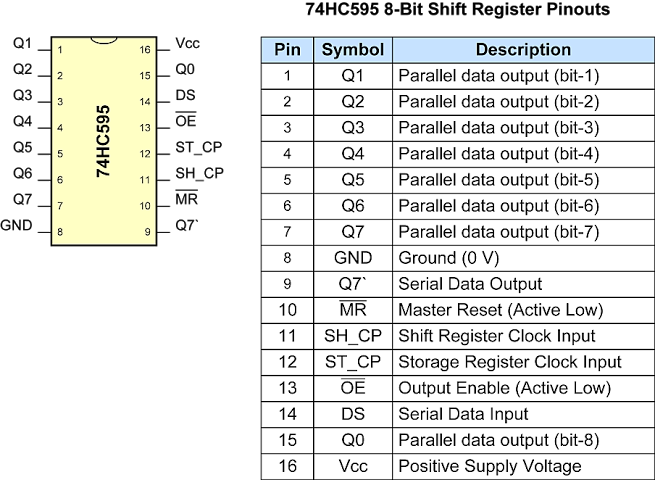

const int latchPin = 4;  // Pin ST_CP (12) del 74HC595
const int clockPin = 3;  // Pin SH_CP (11) del 74HC595
const int dataPin = 2;   // Pin DS (14) del 74HC595

// Constructor
HC595 ledArray(chipCount, latchPin, clockPin, dataPin);

int delayMs = 30;
int lastPin = ledArray.lastPin();

void setup() {
  ledArray.reset();
}

void loop() {
  // Encendido secuencial
  for (int i = 0; i <= lastPin; i++) {
    ledArray.setPin(i, ON);
    delay(delayMs);
  }
  // Apagado secuencial inverso
  for (int i = lastPin; i >= 0; i--) {
    ledArray.setPin(i, OFF);
    delay(delayMs);
  }
  // Toggle inverso
  for (int i = lastPin; i >= 0; i--) {
    ledArray.setPin(i, TOGGLE);
    delay(delayMs);
  }
  // Toggle normal
  for (int i = 0; i <= lastPin; i++) {
    ledArray.setPin(i, TOGGLE);
    delay(delayMs);
  }
}

Biblioteca HC595 por J. Bellavance

https://github.com/j-bellavance/HC595

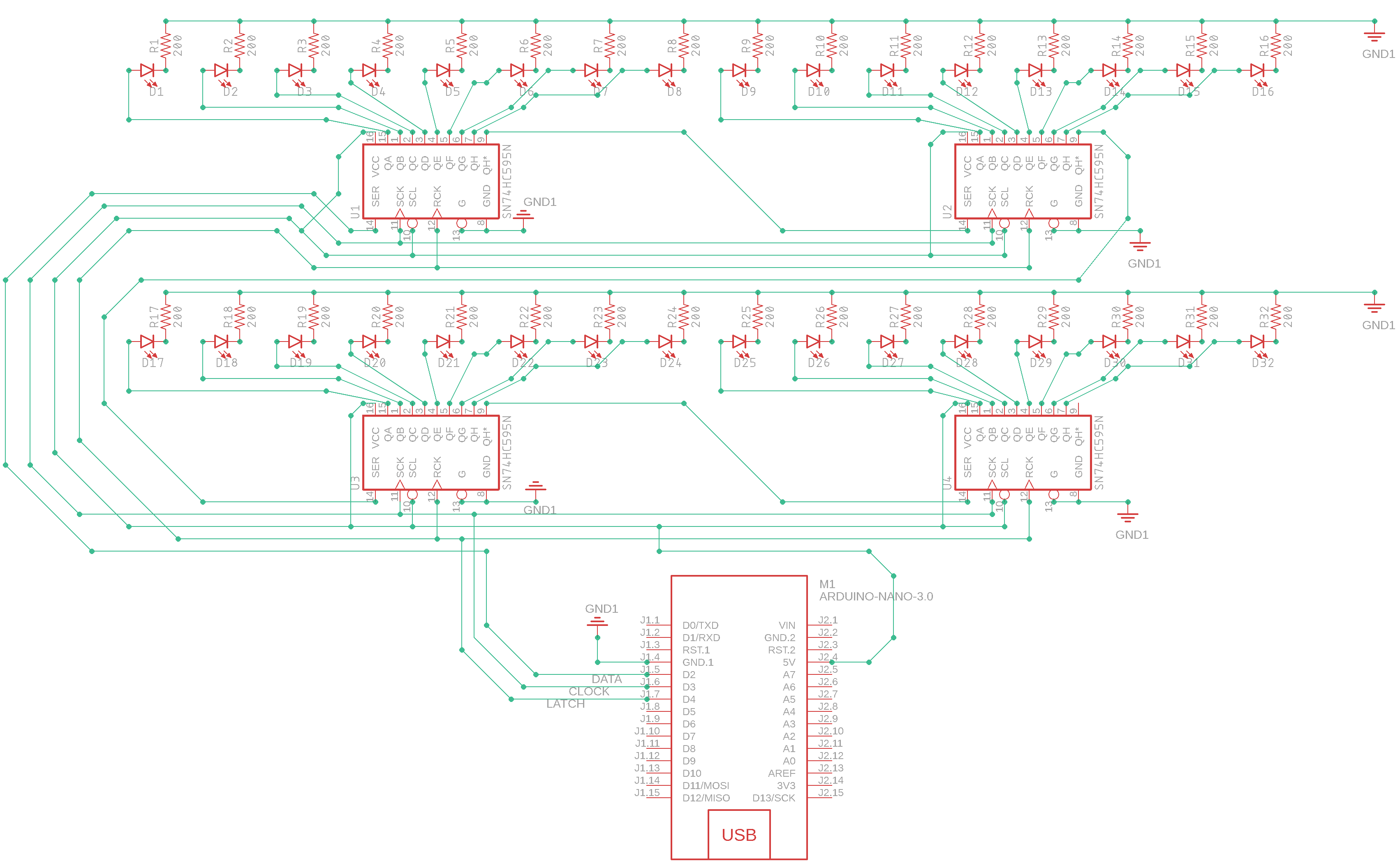

Esquemáticos
