Sistema de asistencia que usa Arduino y RFID con Python

Acerca de este proyecto

En este proyecto, conecté RFID-RC522 con Arduino y envié datos RFID a la base de datos phpMyAdmin. A diferencia de nuestros proyectos anteriores, no utilizamos ningún escudo de Ethernet. En este caso, aquí solo estamos leyendo los datos en serie que provienen de Arduino y luego los enviamos a phpMyAdmin a través de un código Python. Entonces, aquí nuestro dispositivo está conectado a la PC para que pueda enviar datos en serie, también puede conectar el dispositivo a raspberry pi para hacer que este proyecto sea portátil.

Software utilizado:

Estos son los programas que hemos utilizado para este proyecto:

1. IDE de Arduino: Puede descargar el IDE de Arduino más reciente desde este enlace:

https://www.arduino.cc/en/Main/Software

2. Instalación del servidor XAMPP: Aquí estamos usando el servidor XAMPP, se puede usar tanto en Windows como en Linux, pero mi sugerencia es que si está en Ubuntu (cualquier plataforma Linux), elija LAMP. Ahora que estamos en Windows, hemos preferido el servidor XAMPP. Entonces puede descargar el servidor XAMPP desde este enlace.

Alternativamente, estos son los pasos para el servidor LAMP:

1. Instalar Apache:

sudo apt-get install apache2

2. Instalar MySQL:

sudo apt-get install mysql-server

3. Instalar PHP:

sudo apt-get install php5 libapache2-mod-php5

4. Reiniciar servidor:

sudo /etc/init.d/apache2 reiniciar

5. Compruebe Apache http:// localhost /

Obtendrá una página de Apache haciendo clic en este enlace de arriba si no lo recibió, significa que algo salió mal con su instalación

Aquí estamos usando phpMyAdmin esa es la interfaz web del servidor MySQL, así que para instalar ese comando use:sudo apt-get install phpMyAdmin.

3. Python IDLE :Como usamos código Python para enviar datos a phpMyAdmin, por lo que debe descargar Python inactivo, puede descargar la herramienta Python desde este enlace

Aparte de eso, también se necesitarán algunas de las bibliotecas para que funcione, como pyserial y mysqldb . Cómo descargar estas cosas, lo he cubierto en mi video adjunto, mire el video completo que se muestra a continuación.

Componentes utilizados:

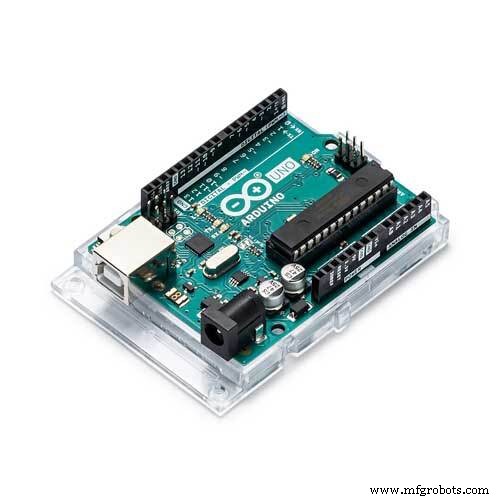

1) Arduino UNO: Arduino Uno es una placa de microcontrolador basada en ATmega328P (hoja de datos). Tiene 14 pines de entrada / salida digital (de los cuales 6 se pueden usar como salidas PWM), 6 entradas analógicas, un cristal de cuarzo de 16 MHz, una conexión USB, un conector de alimentación, un encabezado ICSP y un botón de reinicio.

3) Lector RFID RC522 con etiqueta: Hay módulos RFID baratos que pueden leer y escribir las etiquetas de Mifare y se venden en varias tiendas web, como eBay, y se incluyen en muchos "kits de inicio" hoy en día. Simplemente busque RFID-RC522 (MF-RC522). El microcontrolador y el lector de tarjetas utilizan SPI para la comunicación (el chip admite los protocolos I2C y UART pero no está implementado en la biblioteca). El lector de tarjetas y las etiquetas se comunican mediante un campo electromagnético de 13,56 MHz.

Diagrama de circuito:

El diagrama de circuito de este proyecto se muestra arriba.

Primero debe conectar el escudo ethernet como se muestra en la imagen de arriba, luego debe hacer la conexión rfid a continuación son los pines de conexión para arduino y lector rfid

RFID-RC522 Arduino UNO Arduino Mega

RST 9 9

SDA (SS) 4/10 4/53

MOSI 11 51

MISO 12 50

SCK 13 52

VCC 3.3 v 3.3v

GND GND GND

IRQ no está conectado

Biblioteca:

Necesita instalar una biblioteca para rfid rc522. Puede obtener la biblioteca desde este enlace

Código:

Puede obtener el código fuente de este enlace de github

Video:

La descripción completa del proyecto se da en el video anterior

Si tiene alguna duda sobre este proyecto, no dude en comentarnos a continuación. Y si desea obtener más información sobre el sistema integrado, puede visitar nuestro canal de youtube

Visite y haga clic en Me gusta en nuestra página de Facebook para obtener actualizaciones frecuentes.

Gracias y saludos,

Tecnologías Embedotronics

Esquemas
