Construye un Cerco RFID Portátil con Arduino – Guía Paso a Paso

Componentes y Suministros

• Arduino UNO × 1
• Módulo Lector RFID RC522 × 1
• Cables Dupont (genéricos) × 1
• Cable USB-A a Micro-USB × 1

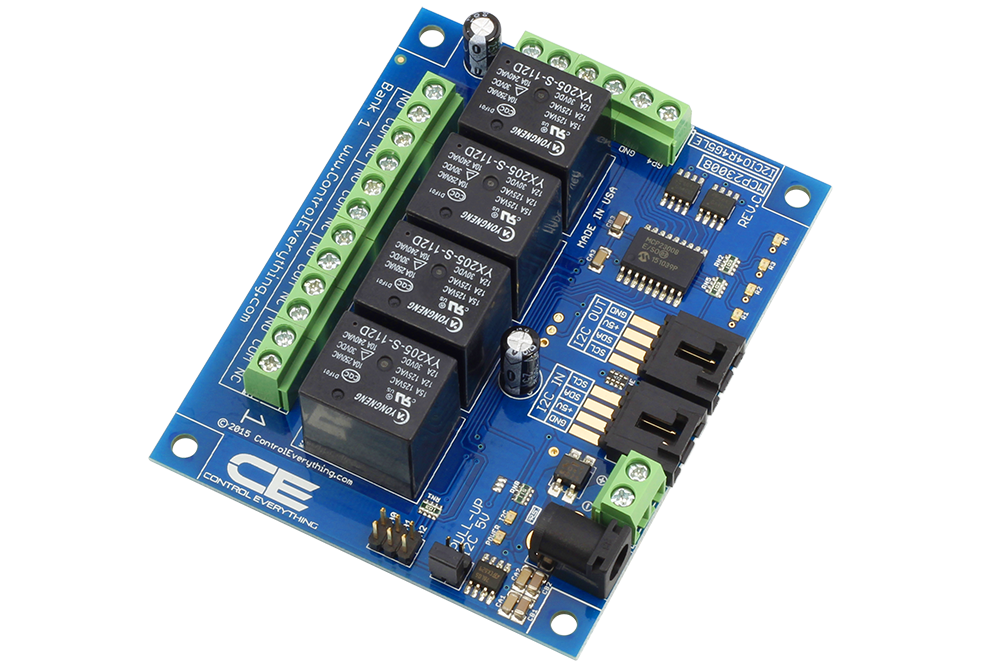

• ControlEverything.com Controlador de Relé 4 Canales I2C × 1

Aplicaciones y Servicios en Línea

• Arduino IDE

Sobre este Proyecto

En este tutorial aprenderás a construir un cerco RFID portátil con Arduino. El sistema utiliza un módulo lector RFID RC522 para identificar tarjetas o llaveros autorizados y activar un relé que puede controlar una cerradura eléctrica, un LED u otro dispositivo.

Visión General del Hardware – Módulo Lector/Escritor RFID RC522

¿Qué es un lector RFID? La identificación por radiofrecuencia (RFID) es un sistema de identificación que utiliza pequeños dispositivos de radiofrecuencia para identificación y seguimiento. Un sistema RFID incluye la etiqueta (tag), un dispositivo de lectura/escritura y una aplicación host para recolección, procesamiento y transmisión de datos.

En términos simples, el RFID utiliza campos electromagnéticos para transferir datos a corta distancia. Es útil para identificar personas, realizar transacciones, control de acceso, etc.

Funcionamiento Básico

• Etiquetas (Tags): Adjuntas al objeto a identificar (tarjeta o llavero). Cada etiqueta tiene su propio identificador único (UID).
• Lector: Consiste en un módulo de radiofrecuencia y una antena que genera un campo electromagnético de alta frecuencia. La etiqueta suele ser un dispositivo pasivo (sin batería) que contiene un microchip para almacenar/procesar información y una antena para recibir/transmitir señales.

Para leer la información de una etiqueta, se coloca cerca del lector (no requiere línea de vista directa). El lector genera un campo electromagnético que induce corriente en la antena de la etiqueta, alimentando el chip y permitiendo la comunicación.

Especificaciones del Módulo RC522

• Voltaje de entrada: 3.3V
• Frecuencia: 13.56 MHz
• Memoria de etiqueta: 1 KB
• Capacidad de lectura y escritura
• Costo: menos de $4 USD

Conexión del Módulo RC522 a Arduino UNO

Lectura del UID de una Etiqueta RFID

1. Instala la librería MFRC522 desde el Gestor de Librerías de Arduino IDE.
2. Ve a Archivo → Ejemplos → MFRC522 → DumpInfo y sube el código.
3. Abre el Monitor Serie (9600 baudios).
4. Acerca la tarjeta o llavero al lector hasta que se muestre toda la información.
5. Copia el UID (resaltado en amarillo en la salida) – lo necesitarás para el código final.

Código Principal del Cerco RFID

#include <SPI.h>
#include <MFRC522.h>

#define RELAY_PIN 8
#define SS_PIN 10
#define RST_PIN 9

MFRC522 mfrc522(SS_PIN, RST_PIN);

void setup() {
  pinMode(RELAY_PIN, OUTPUT);
  digitalWrite(RELAY_PIN, HIGH); // Relé apagado por defecto (activo en LOW)
  Serial.begin(9600);
  SPI.begin();
  mfrc522.PCD_Init();
  Serial.println(F("Acerque su tarjeta al lector..."));
  Serial.println();
}

void loop() {
  // Buscar nuevas tarjetas
  if (!mfrc522.PICC_IsNewCardPresent()) return;
  if (!mfrc522.PICC_ReadCardSerial()) return;

  // Mostrar UID en monitor serie
  Serial.print(F("UID tag: "));
  String content = "";
  for (byte i = 0; i < mfrc522.uid.size; i++) {
    Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");
    Serial.print(mfrc522.uid.uidByte[i], HEX);
    content.concat(String(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " "));
    content.concat(String(mfrc522.uid.uidByte[i], HEX));
  }
  Serial.println();
  Serial.print(F("Mensaje: "));
  content.toUpperCase();

  // CAMBIA ESTE UID POR EL TUYO
  if (content.substring(1) == "89 18 79 63") {
    Serial.println(F("Acceso autorizado"));
    Serial.println(F("Relé activado"));
    digitalWrite(RELAY_PIN, LOW);  // Activar relé
    delay(1000);
    digitalWrite(RELAY_PIN, HIGH); // Desactivar tras 1 segundo
  } else {
    Serial.println(F("Acceso denegado"));
    Serial.println(F("Relé desactivado"));
    digitalWrite(RELAY_PIN, HIGH);
  }
  delay(1000);
}

Demostración

Al acercar la tarjeta autorizada, el monitor serie mostrará "Acceso autorizado" y el relé se activará durante 1 segundo. Si se acerca una tarjeta no autorizada, aparecerá "Acceso denegado" y el relé permanecerá inactivo.

Notas Importantes

• El módulo RC522 funciona a 3.3V – nunca lo conectes a 5V o se dañará.
• El relé usado en este ejemplo es de lógica inversa (LOW = encendido, HIGH = apagado). Ajusta según tu módulo.
• Puedes agregar múltiples UIDs autorizados expandiendo la condición if con operadores || (OR).
• Para uso real en una puerta, conecta el relé a una cerradura eléctrica (fail-safe o fail-secure según necesidad) y asegura la alimentación adecuada.
