Predicción Precisa de Lluvia: Construye un Sistema con Arduino, Python y Keras

Componentes y materiales

Componente	Cantidad
Caja plástica pequeña con tapas desmontables (la mía tiene tornillos)	1
Portapilas para 3 pilas AAA	1
3 pilas AAA recargables (NiMH)	1
Panel solar pequeño 6V	1
Arduino Pro Mini 328 – 5V/16MHz	1
Diodo 1N4004	1
Transistor NPN de uso general + resistencia 1kΩ	1
Sensor de lluvia	1
Módulo comunicación serie HC-12	1
Módulo USB serie HC-12 (para estación base)	1
Sensor atmosférico BME280 (SparkFun)	1
Sensor de luz BH1750	1
PCB, cables, estaño, conector KF301-2P, conectores macho/hembra PCB, pegamento	1
Regulador 3.3V	1

Herramientas necesarias

• Adaptador USB-serie FTDI FT232RL (para programar el Pro Mini)
• Taladro
• Soldador
• Destornilladores

Sobre el proyecto

El objetivo principal es predecir si lloverá en las próximas 6 horas (sí/no). No encontré tutoriales completos, así que este proyecto abarca todos los aspectos:

• Construir la estación meteorológica: totalmente off-grid con panel solar y consumo ultrabajo (unas decenas de µA/h).
• Programar la estación para que recoja datos y los transmita cada 10 minutos a una estación base.
• Recopilar los datos en la base y almacenarlos en una base de datos.
• Usar redes neuronales (Keras) y librerías Python (pandas) para filtrar, limpiar, preprocesar los datos y entrenar un modelo de predicción.
• Predecir si lloverá en las próximas 6 horas y notificar por email.

Con unos 600 días de datos, el sistema alcanza ~80 % de precisión (depende de parámetros). Este tutorial os guiará paso a paso para predecir lluvia desde cero, sin APIs externas de meteorología ni machine learning. Aprenderéis a construir una estación práctica (bajo consumo, off-grid), programarla con Arduino IDE, recopilar datos en una base de datos en la estación base (servidor), y procesarlos con Pandas y Keras.

Paso 1: Piezas y herramientas para construir la estación

Piezas: (listadas en la tabla anterior). La caja debe tener unos 11x7x5 cm. La estación base puede ser un PC o placa de desarrollo siempre encendida.

Herramientas: adaptador FTDI, Arduino IDE, taladro, sierra de hoja fina, destornilladores, soldador, cortaalambres.

Habilidades: soldadura, programación básica Arduino, configuración de servicios Linux, instalación de paquetes, algo de programación.

Paso 2: Construcción de la estación meteorológica

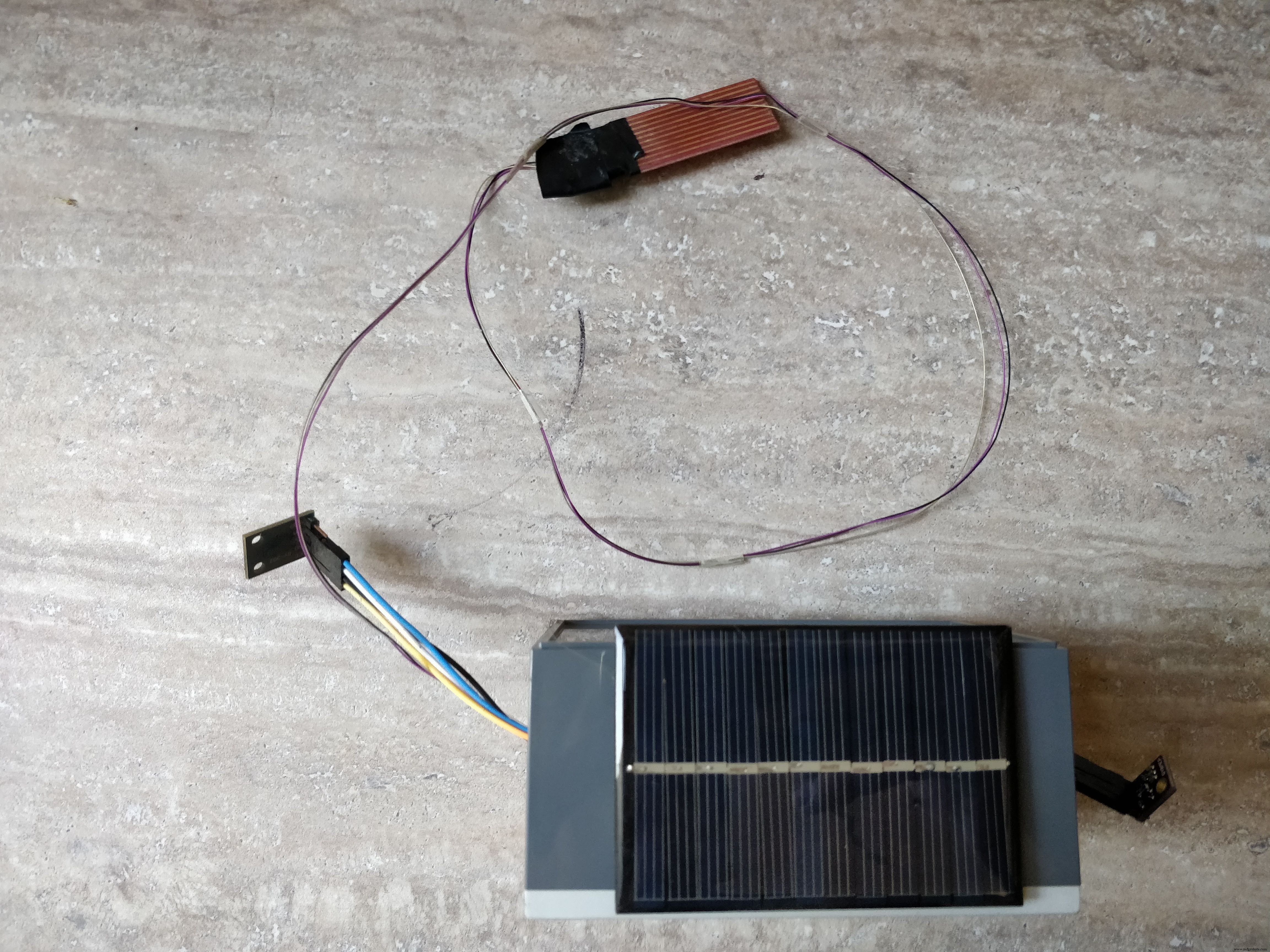

La estación consta de: caja con panel solar pegado, PCB con electrónica, portapilas, y sensores BME280, luz y lluvia en el exterior.

1. Taladrad 4 agujeros en la caja: uno para cables del panel, tres para sensores exteriores. Pegad el panel y pasad sus cables al interior.
2. En el PCB: soldad conectores hembra para el Arduino, soldad conectores macho al Arduino y colocadlo. Importante: quitad el LED del Arduino (o al menos un pin) porque consume mucha energía. Soldad transistor, resistencia, regulador 3.3V, dos conectores KF301-2P (panel y baterías), tres conectores hembra para sensores, y cables pequeños según fotos y esquema Fritzing.
3. Colocad 3 pilas AAA NiMH cargadas en el portapilas, conectad a su conector KF301-2P.
4. Conectad BME280 y sensor de luz desde fuera a sus conectores macho. Para el sensor de lluvia, soldad 3 cables (GND, VCC, señal) y al otro lado pines macho para conectar dentro.
5. Colocad la estación en su posición final: protegida de lluvia/nieve. Usad cables más largos para el sensor de lluvia y colocadlo aparte en un soporte estable. Fijad la caja con cinta adhesiva fuerte.

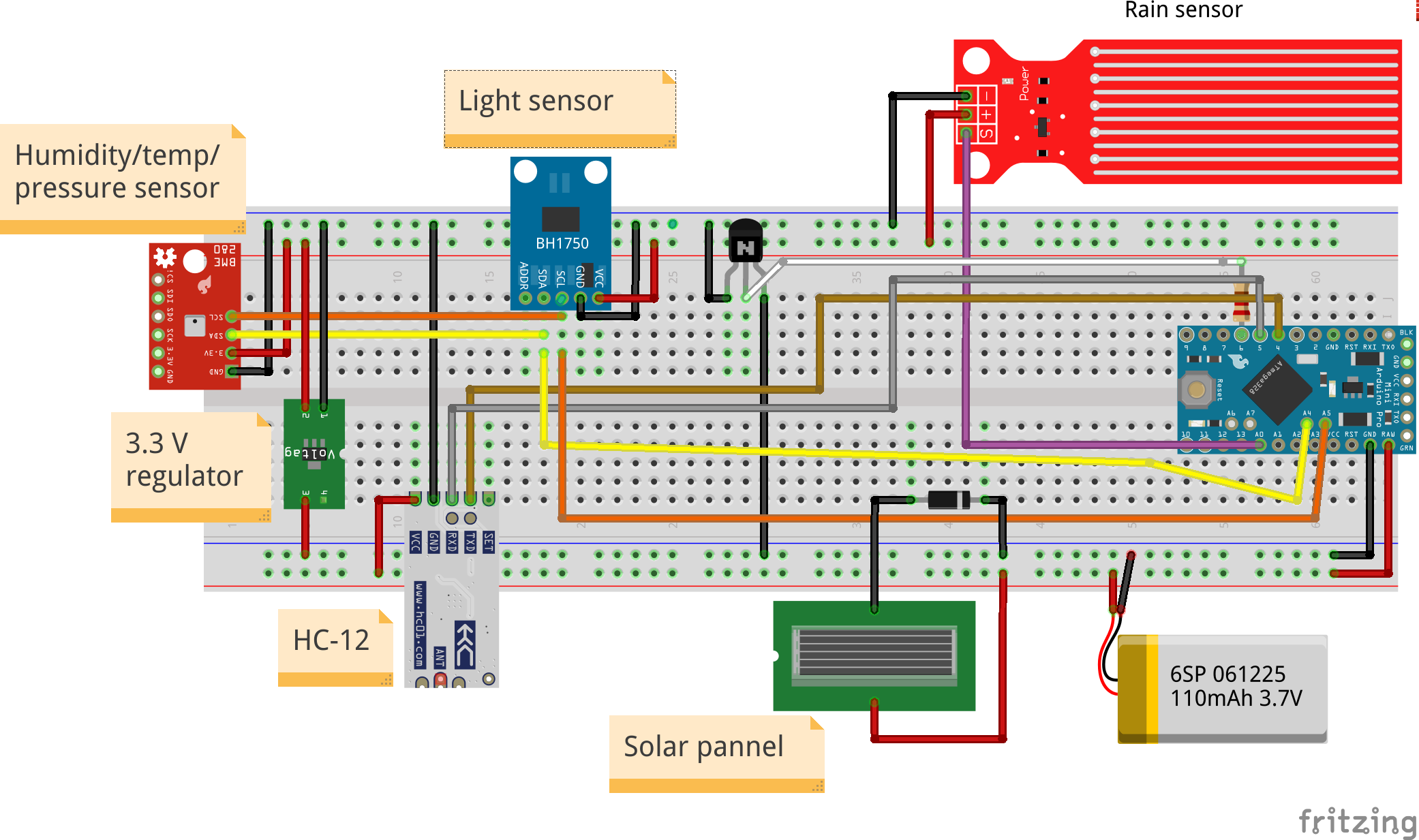

sketch.fzz (archivo Fritzing)

Paso 3: Código Arduino

La estación transmite datos de sensores cada 10 minutos. El programa:

1. Lee sensores: humedad, temperatura, presión, lluvia, luz, voltaje.
2. Transmite datos codificados por puerto serie software. Formato: H1:78|T1:12|PS1:1022|L1:500|R1:0|V1:4010| (humedad 78 %, temp 12 °C, presión 1022 hPa, luz 500 lux, lluvia 0, voltaje 4010 mV).
3. Apaga componentes auxiliares (sensores y módulo comunicación).
4. Pone el Arduino en modo sleep 10 minutos (<50 µA).
5. Reactiva componentes y repite.

Extra: si voltaje > 4.2 V usa delay() normal (consumo alto) para bajar voltaje rápido y evitar sobrecarga de baterías por el panel solar.

Código completo en GitHub: repositorio. Eliminad la línea transmitSenzorData("V", sensors.voltage); antes de subir.

Librerías necesarias (instalad desde el Gestor de librerías o GitHub):

• BH1750: GitHub
• LowPower: GitHub
• Adafruit Sensor: GitHub
• Adafruit BME280: GitHub

Paso 4: Preparar la estación base

Ordenador Linux (escritorio, portátil o placa de desarrollo) con módulo HC-12 USB conectado. Debe estar siempre encendido para recoger datos cada 10 min.

1. Instalar Anaconda (gestor de paquetes Python). Tutorial: DigitalOcean (pasos 1-8).
2. Instalar MongoDB (base de datos principal). Guía: MongoDB 3.4. Opcional: índice en campo date: db.weather_station.createIndex({"date": 1}).
3. Descargar proyecto: git clone https://github.com/danionescu0/home-automation.git (carpeta weather-predict).
4. Crear entorno Anaconda e instalar dependencias:

   cd weather-predict
   conda create --name weather python=3.6.2
   conda activate weather
   pip install -r requirements.txt


   Paquetes clave: Keras, pandas, pymongo, scikit-learn.

Configurar el proyecto

Archivo config.py en weather-predict:

1. Si MongoDB está en otro host/puerto, cambiad mongodb.host y mongodb.port.
2. Conectad el adaptador HC-12 USB. Ejecutad ls -l /dev/tty* antes y después de enchufar para identificar el puerto (ej. /dev/ttyUSB0). Actualizad serial.port y serial.baud_rate (9600).

Paso 5: Usar la estación en la práctica

Importar mis datos de prueba (MongoDB):

mongoimport -d weather -c weather_station --file sample_data/weather_station.json

Advertencia: combinar mis datos con los vuestros puede bajar precisión por diferencias de hardware y clima local.

Recopilar nuevos datos (escucha puerto serie y guarda en BD):

conda activate weather
python serial_listener.py
# Cada 10 min veréis: [Sensor: type(temperature), value(14.3)] ...

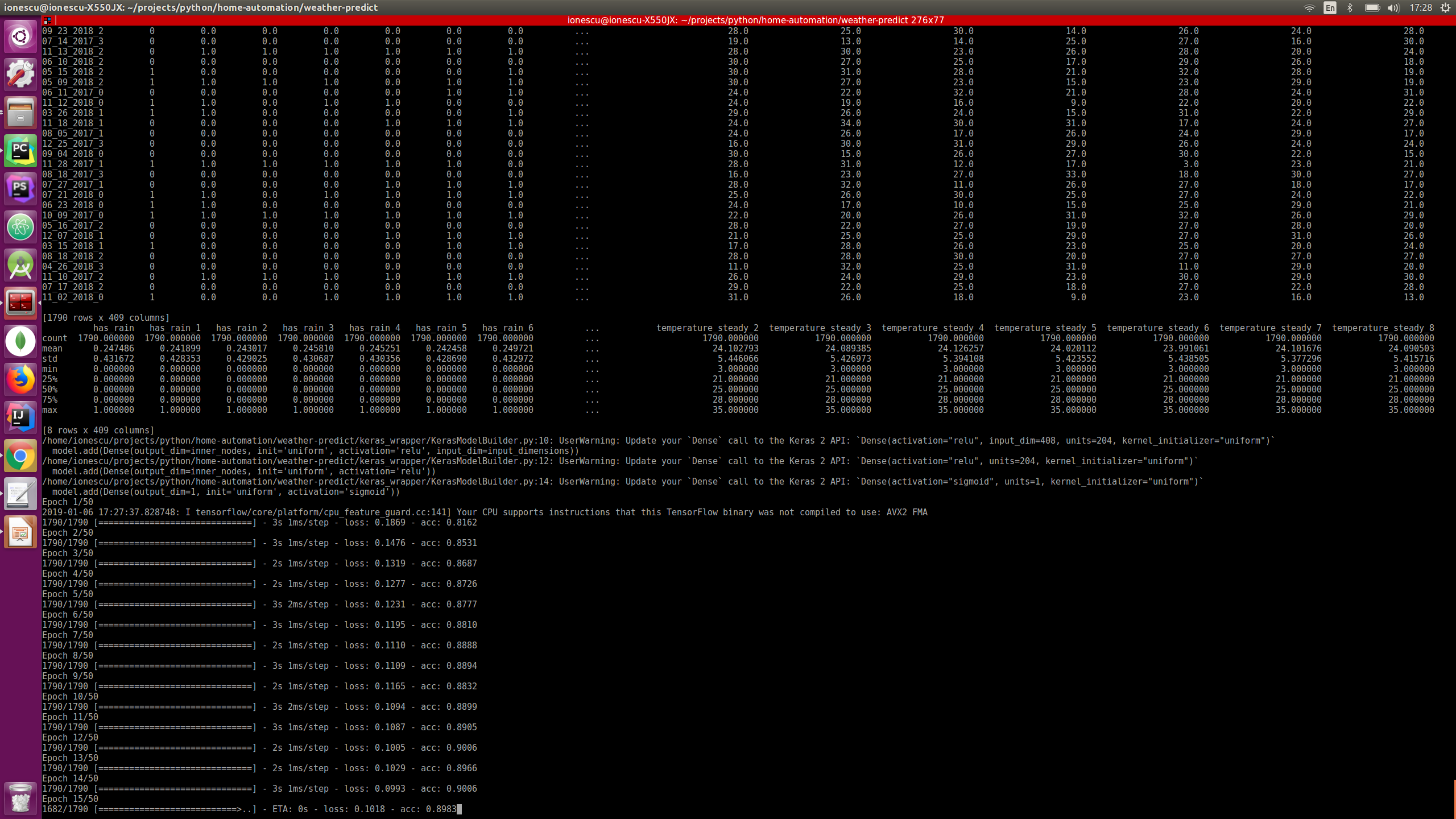

Generar modelo de predicción:

conda activate weather
python train.py --days_behind 600 --test-file-percent 10 --datapoints-behind 8 --hour-granularity 6

• --days_behind: días hacia atrás para entrenar.
• --test-file-percent: % datos para test.
• --hour-granularity: horas a futuro para predecir (6).
• --datapoints-behind: puntos de datos pasados a considerar (ver siguiente sección).

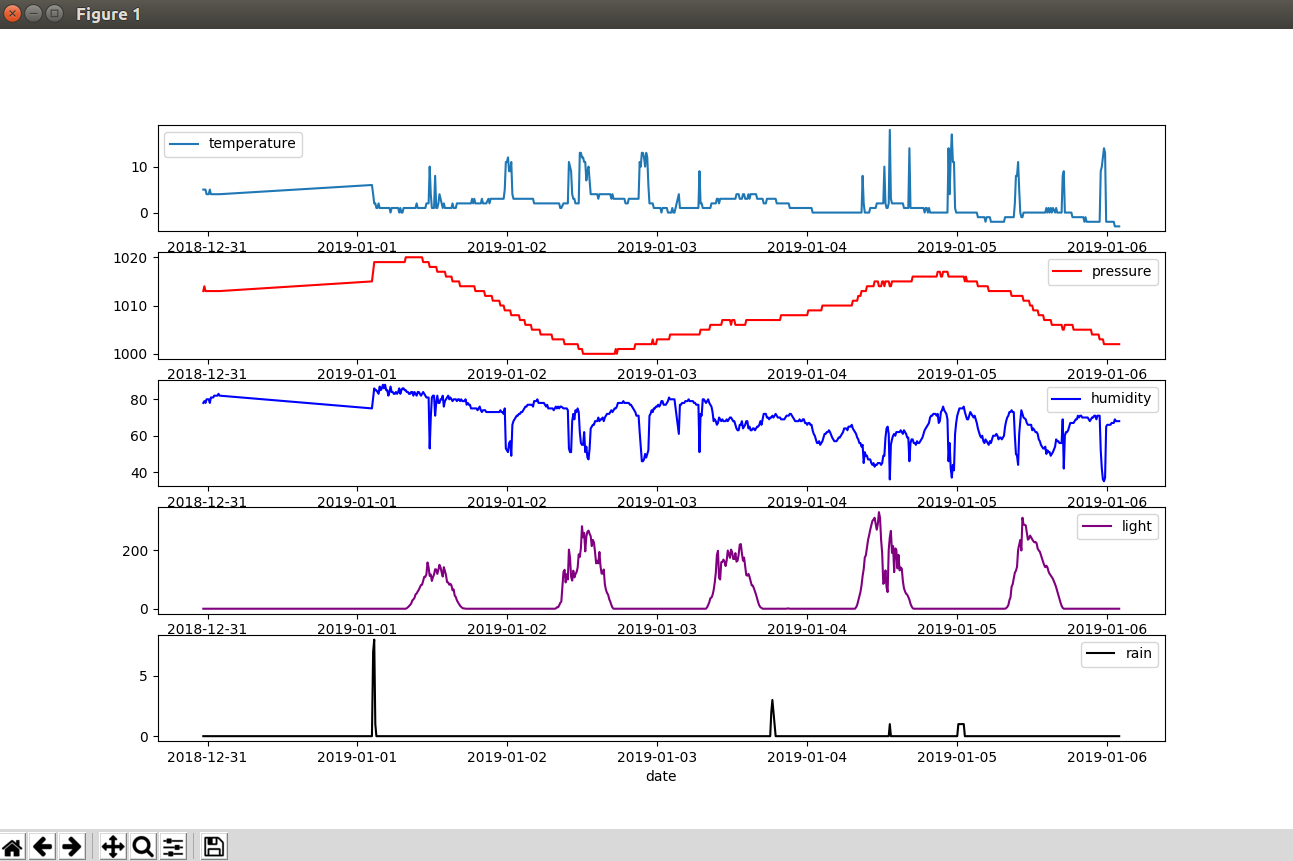

Ver gráficos de sensores (últimos 10 días):

conda activate weather
python graphs --days-behind 10

Predecir lluvia y enviar email:

conda activate weather
python predict.py --datapoints-behind 8 --hour-granularity 6 --from-addr tu_gmail --from-password pass --to-addr destino

Para predicción en lote sobre datos de test:

python predict_batch.py -f sample_data/test_data.csv

Importante: usar mismos parámetros que en train.py. Para email, activad «Acceso de apps menos seguras» en Gmail. Necesitáis dos direcciones: una Gmail con esa opción y otra para recibir notificaciones. Para automatizar, añadid a crontab.

Paso 6: ¿Cómo funciona? (Arquitectura y Machine Learning)

1. Visión general

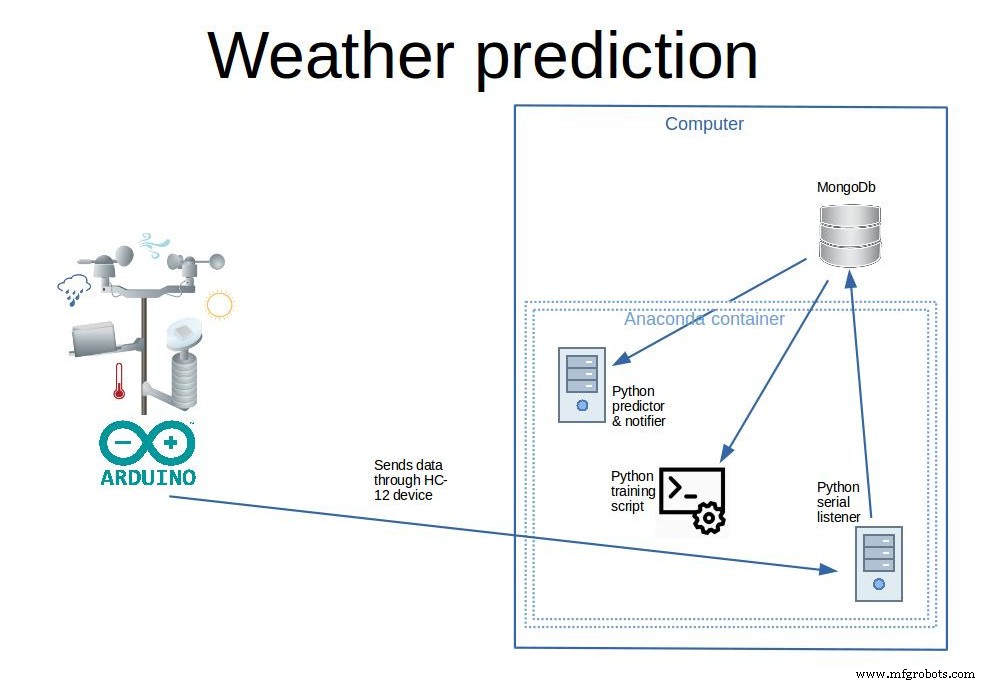

Dos partes separadas: estación meteorológica (solo recolecta y transmite) y estación base (recopila, entrena, predice).

Ventajas de la separación: menores requisitos de energía en la estación, portabilidad, escalabilidad (múltiples estaciones), bajo coste.

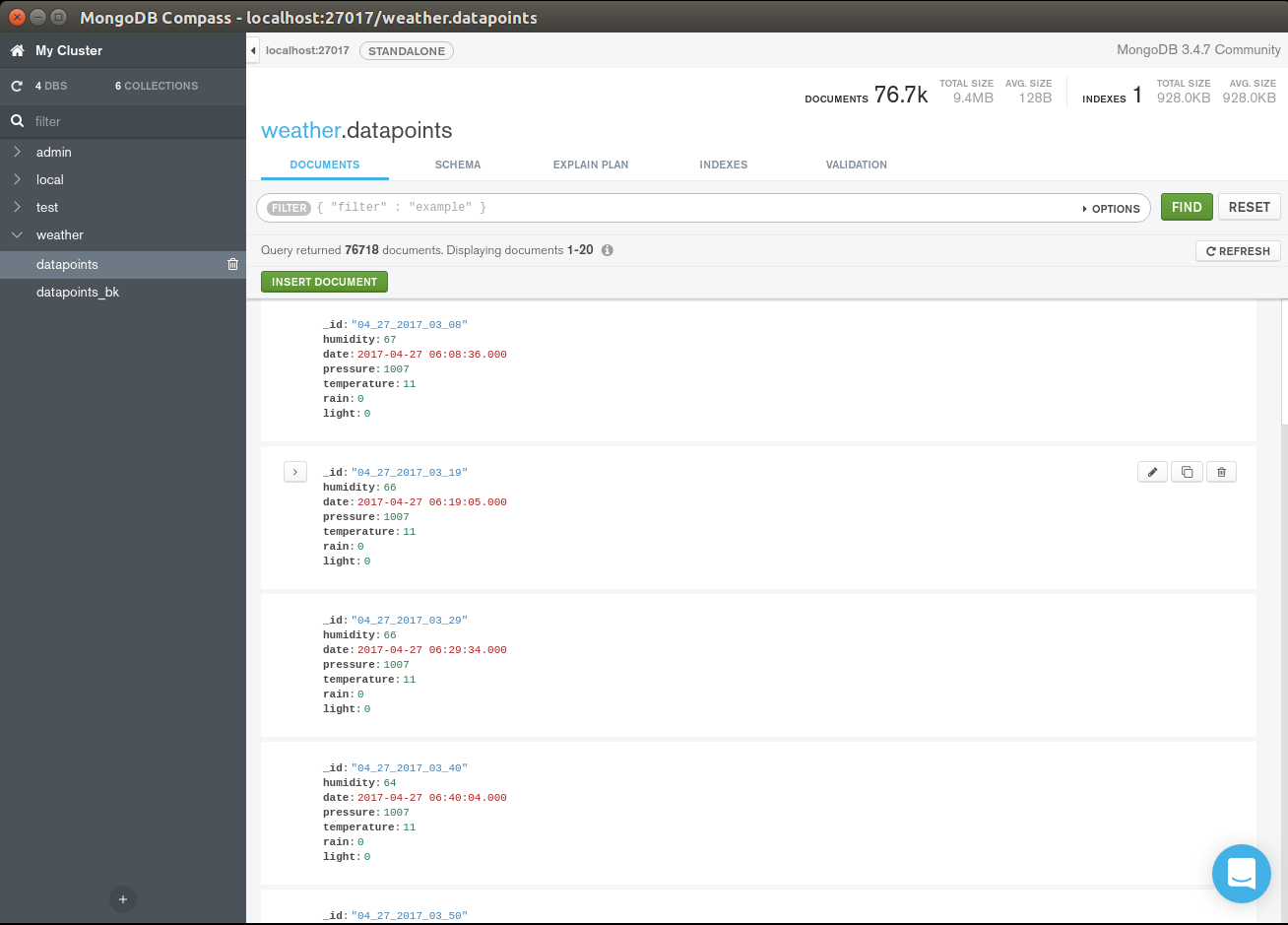

Base de datos: MongoDB (schemaless, gratis, API fácil). Cada entrada:

{ "_id": "04_27_2017_06_17", "humidity": 65, "date": ISODate("2017-04-27T06:17:18Z"), "pressure": 1007, "temperature": 9, "rain": 0, "light": 15 }

Agregado por minuto. La estación envía un datapunto cada 10 min.

Procesamiento y red neuronal: Python (ecosistema ML). Pandas para manipulación de datos; Keras (wrapper alto nivel sobre TensorFlow) para red neuronal en pocas líneas.

2. Conceptos básicos de Machine Learning

Redes neuronales imitan neuronas biológicas. Cada neurona tiene un «punto de activación» (bias) y cada conexión un peso. Proceso de «aprendizaje» en bucle: estimular entradas, propagar, comparar salida con objetivo, ajustar pesos (backpropagation), repetir.

Usamos aprendizaje supervisado: enseñamos entradas y salidas para que dada nueva entrada prediga la salida.

3. Preparación de datos (paso crucial)

• Obtener datos crudos de MongoDB (fácil con PyMongo).
• Limpieza: eliminar valores nulos (dataframe.dropna()).
• Agrupación y enriquecimiento: agrupar datapuntos en intervalos de 6 horas. Calcular para cada sensor (humedad, lluvia, temp, luz, presión): min, max, media, percentiles 10/30/70/90, nº subidas, bajadas, estables.
• Añadir columna has_rain (0/1) según rain_avg > 0.1.
• Eliminar columna date y filas con temperature_min < 0 (no hay sensor de nieve).
• Enriquecimiento temporal: para cada fila, añadir columnas de filas pasadas (ej. temperature_1, temperature_2…). Óptimo: 8 datapuntos pasados (48 horas).
• Eliminar filas iniciales con NaN y datos del datapunto actual (excepto has_rain).
• Dividir train/test (sklearn train_test_split).
• Separar inputs (X) y output (y).
• Reescalar a [0,1] con StandardScaler y guardar scaler (joblib.dump).

4. Red neuronal con Keras

from keras.models import Sequential
from keras.layers import Dense, Dropout
input_dimensions = X.shape[1]
model = Sequential()
inner_nodes = int(input_dimensions / 2)
model.add(Dense(inner_nodes, activation='relu', input_dim=input_dimensions, kernel_initializer='uniform'))
model.add(Dropout(0.05))
model.add(Dense(inner_nodes, activation='relu', kernel_initializer='uniform'))
model.add(Dropout(0.05))
model.add(Dense(1, activation='sigmoid', kernel_initializer='uniform'))
model.compile(optimizer='rmsprop', loss='mean_absolute_error', metrics=['accuracy'])
model.fit(X, y, batch_size=1, epochs=50)
model.save('file_model_name')

Capas: entrada, dos ocultas con Dropout (evita overfitting), salida sigmoide (binaria). Parámetros ajustables: funciones activación, loss, optimizador, batch_size, epochs. No hay configuración óptima universal; hay que tunear.

5. Mejoras futuras

• Estación: añadir sensor viento velocidad/dirección, UV, gases, partículas; más estaciones; años de datos.
• Procesamiento: incorporar datos externos (ej. Weather Underground), optimizar arquitectura Keras (capas, neuronas, dropout, métricas, optimizador, loss, batch, epochs), probar LSTM.
• Búsqueda de hiperparámetros: python train.py ... --grid-search (explora batch_size, epochs, optimizer, dropout).

Paso 7: Bonus – Usar dataset meteorológico oficial (Dark Sky API)

Probado con datos de Dark Sky (más sensores: viento, rachas, UV, visibilidad). Precisión sube de ~80 % a ~90 %. Pasos: descargar datos (API key + coordenadas) o importar mi colección MongoDB (mongoimport -d weather -c darksky --file sample_data/darksky.json), entrenar con --data-source darksky, evaluar con predict_batch.py. El dataset marca la diferencia.

Código

Incluye snippets de Arduino, Python (entrenamiento, predicción), PHP (listener serie), y comandos de consola. Ver repositorio GitHub: home-automation.

Esquemáticos

Sketch Arduino: GitHub
