Circuitos LM324:Diferentes circuitos que puede hacer con el LM324

¿Alguna vez te has encontrado con los diagramas de circuitos LM324? En caso afirmativo, debe saber que es común encontrarlo en diferentes cursos debido a su amplificador operacional, que requiere una sola batería.

Quizás te estés preguntando:¿qué puedo hacer o hacer con un LM324?

Este artículo le mostrará varios proyectos que puede realizar con el LM324 y le permitirá conocer las especificaciones y el pinout del LM324.

¿Estás listo? ¡Vamos a sumergirnos!

Circuitos LM324:Especificaciones LM324

Estas son las especificaciones del LM324:

• Puede configurar la ganancia unitaria del LM324 colocando resistencias de retroalimentación entre la entrada inversora (-) y el pin de salida.
• El LM324 tiene un rango de fuente de alimentación máximo de 30v y un mínimo de 3v.
• Además, el LM324 permite que fluya una corriente de salida máxima de 8 mA desde su suministro positivo a su pin de salida.
• Puede obtener un máximo de 100 000 de ganancia de voltaje en el LM324.
• Además, el LM324 utiliza solo una corriente de alimentación de 0,8 mA.
• Cada amplificador operacional en el pin de salida a tierra del LM324 admite una corriente de salida de hasta 20 mA.

Circuitos LM324:distribución de pines LM324

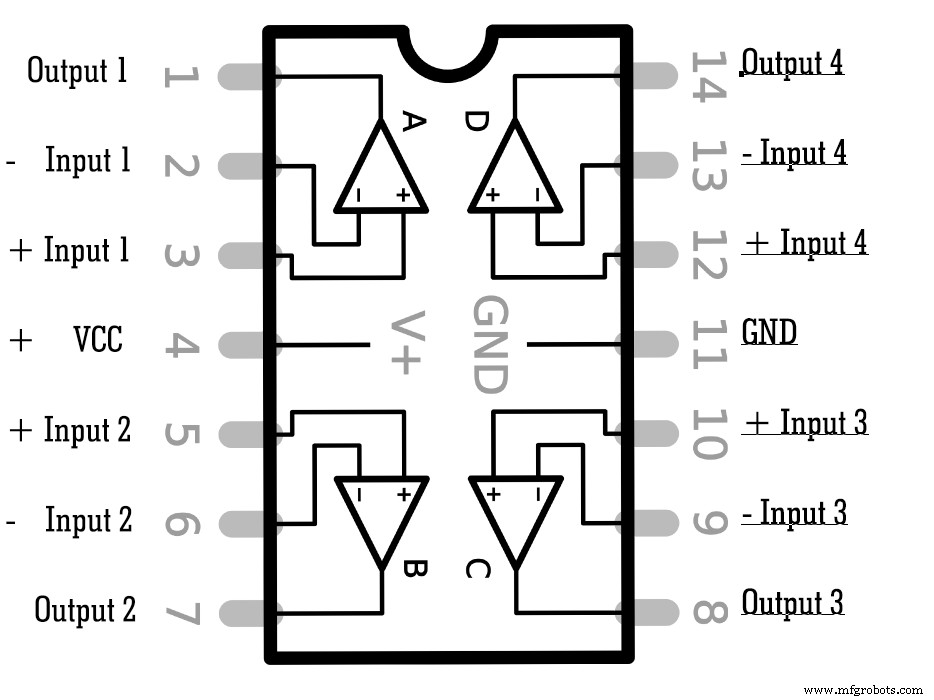

Diagrama de configuración de pines LM324

Un chip LM324 tiene hasta cuatro amplificadores operacionales, cada uno con dos entradas y una salida.

Aquí hay una breve descripción del pinout LM324:

• El pin 1 es el pin de salida del amplificador A
• Tanto el pin 2 como el 3 son pines de entrada para el amplificador A
• El pin 4 es el pin de voltaje de suministro positivo (VCC)
• Los pines 5 y 6 son pines de entrada para el amplificador B
• El pin 7 es el pin de salida del amplificador B
• El pin 8 es el pin de salida del amplificador C
• Tanto el pin 9 como el 10 son pines de entrada para el amplificador C
• El pin 11 es el pin de voltaje negativo de la fuente de alimentación (GND)
• Los pines 12 y 13 son pines de entrada para el amplificador D
• El pin 14 es el pin de salida del amplificador D

Nota:(+) en el diagrama de distribución de pines indica una entrada no inversora, mientras que (-) indica una entrada inversora.

Tensión de salida LM324

El rango de voltaje de salida del LM324 depende del voltaje de la fuente de alimentación. Por ejemplo, cuando opera el LM324 con una fuente de alimentación de 30 V, la oscilación del voltaje de salida sería de alrededor de 26 V.

Pero, cuando opera con una fuente de alimentación de 5 V, la oscilación del voltaje de salida del LM324 se reduce a 3,48 V.

Proyectos de Circuitos LM324

Como mencionamos anteriormente, hay varios proyectos que puede construir con un circuito LM324. Ahora, veamos algunos de estos proyectos y le daremos lo que necesita para hacerlos.

1. Amplificador de audio LM324

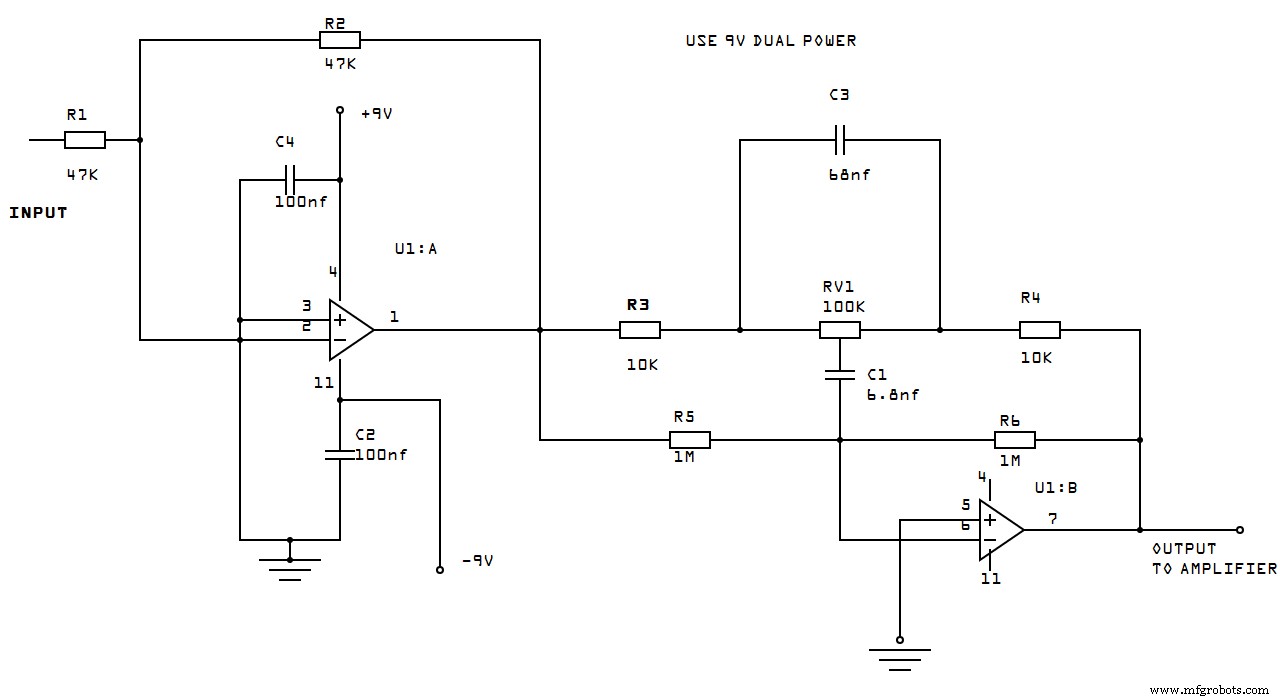

Aquí tenemos un circuito de refuerzo de graves que genera un filtro de paso bajo para el audio de entrada. Este filtro de paso bajo genera una frecuencia de entrada baja mientras bloquea las frecuencias altas.

Curiosamente, puedes hacer este circuito con un LM324. Sin embargo, este circuito solo necesita 2 de los amplificadores operacionales del LM324 para funcionar.

Por lo tanto, siga los esquemas a continuación para construir este circuito. Además, alimente la entrada al curso a través del pin dos a través de una resistencia de 47k. Se debe conectar otra resistencia de 47K entre los pines uno y dos.

Asegúrese de revisar el diagrama de distribución de pines anterior si no está seguro de las funciones de estos pines. Además, este circuito requiere que conectes el pin cuatro a una fuente de alimentación de +9v. Además, conecte el pin once a una tienda de -9v.

También recomendamos usar un suministro dual para operar este circuito. ¿Por qué? Debido a que es posible ajustar el nivel de frecuencia con el RV1 (100K), debe conectar todas las salidas a la entrada del amplificador.

Diagrama de circuito

2. Circuito generador de zumbador de Cricket con LM324

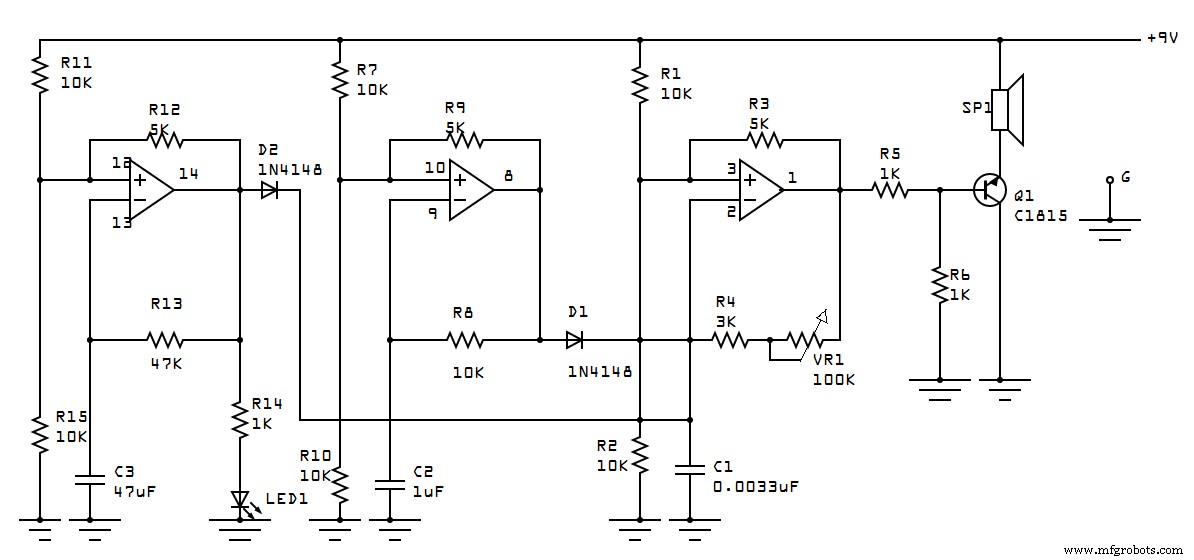

Los sonidos normales del zumbador pueden volverse aburridos. Afortunadamente, puedes hacer las cosas más emocionantes con este proyecto de circuito LM321. Este circuito puede convertir sus sonidos regulares de zumbador en sonidos de canto de cricket.

Aquí, el amplificador operacional LM324 genera los efectos de sonido del grillo y los emite a través de un zumbador. Además, este circuito usa solo tres de cuatro amplificadores operacionales en el chip LM324 mientras sirve como generador de frecuencia.

Así es como funciona.

Op-amp 1/1 genera el tono a una frecuencia de aproximadamente 1400 Hz a 15 kHz. Luego, el amplificador operacional 1/2 libera una frecuencia de hasta 50 Hz, controlando el amplificador operacional 1/1. Luego, crea un tono similar a los grillos. Finalmente, el amplificador operacional 1/3 genera alrededor de 2,2 Hz para controlar el amplificador operacional 1/1 y detiene el tono de cricket.

Diagrama de circuito

3. Circuito amplificador LM324

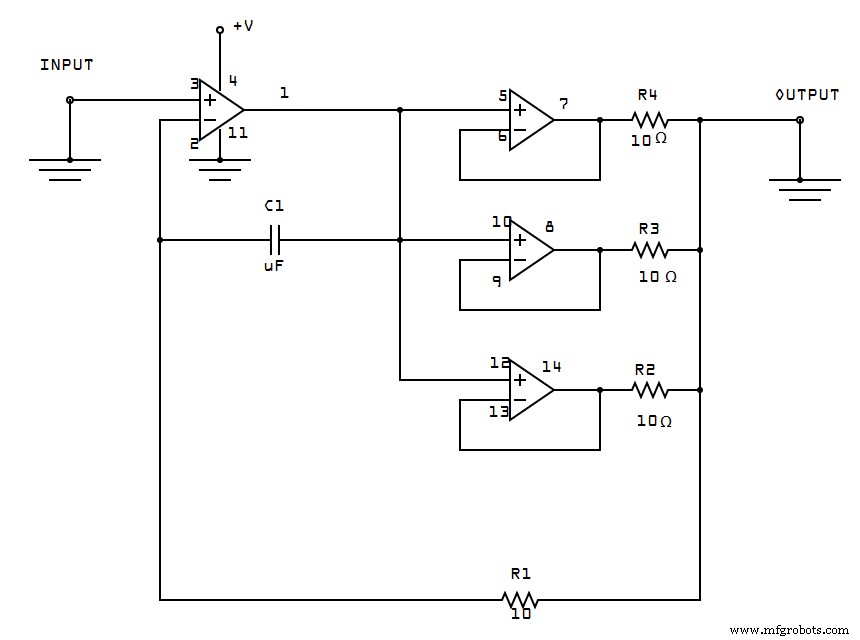

Un LM324 IC funciona perfectamente para proyectos de amplificación. Por ejemplo, puede aumentar la corriente de salida de su LM324.

Si la corriente de salida de su LM324 es baja, tendrá problemas para usar cualquier salida de circuito. Por lo tanto, puede usar el amplificador operacional para aumentar la corriente de salida a un máximo de 85 mA.

El LM324 también funcionará para varias operaciones industriales, comerciales y militares. Por lo tanto, necesitaría una corriente de salida amplificada si planea construir cualquiera de esas aplicaciones.

El IC LM324 tiene cuatro amplificadores operacionales, cada uno de los cuales emite una corriente de salida dentro del rango de 20 a 40 mA. Por lo tanto, la aplicación de los tres amplificadores operacionales en un espacio paralelo puede aumentar la corriente de salida a 85 mA. Además, incluso obtendrá una fuerte protección contra sobretensiones.

Diagrama de circuito

4. Comprobador digital lógico

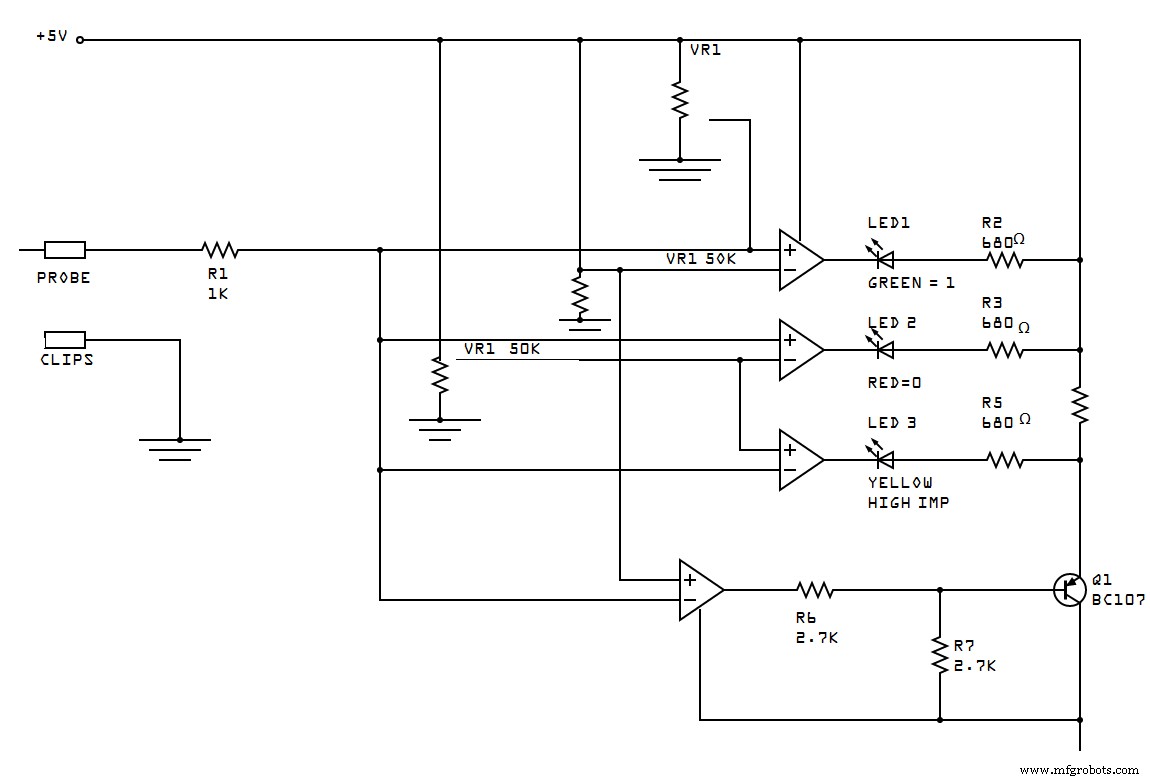

Un probador de lógica digital es uno de los muchos proyectos que puede construir con un LM324. Este circuito puede usar un potenciómetro para ajustar los niveles lógicos correctos para indicar diferentes umbrales.

El circuito utiliza LED para indicar diferentes niveles, LED 1 (verde) para alto, LED 2 (amarillo) para medio y LED 3 (rojo) para bajo.

Diagrama de circuito

5. Comprobador de batería de 1,5 V

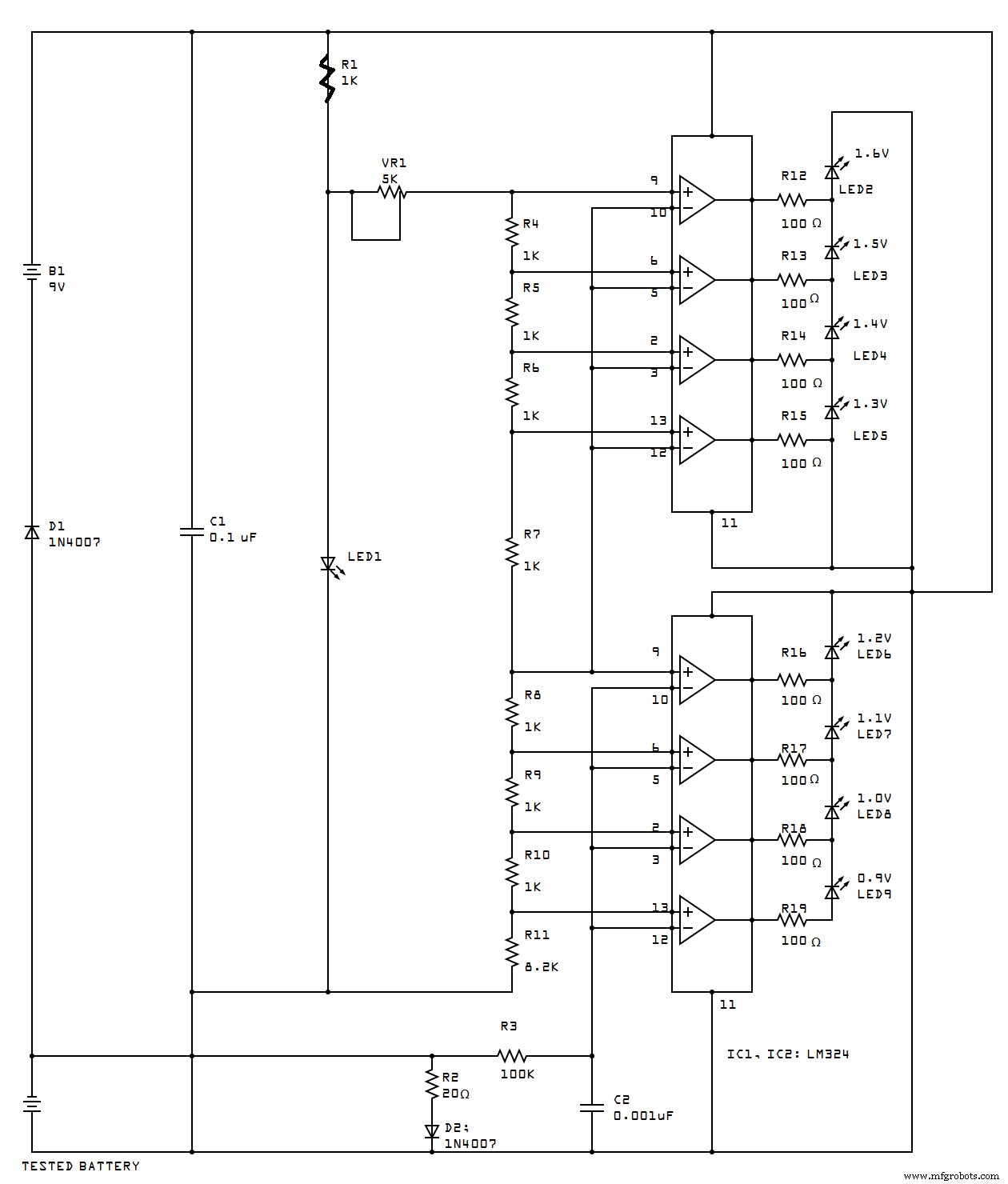

Aquí hay otro ejemplo de proyecto que usa el LM324 como verificador de voltaje. Curiosamente, este circuito puede medir el voltaje de cualquier batería AA o AAA de 1,5 V.

Además, el circuito muestra sus valores en una pantalla LED fácil de leer. Además, puede medir tanto pilas normales como recargables.

Diagrama de circuito

5. Intermitente LED de amplificador operacional

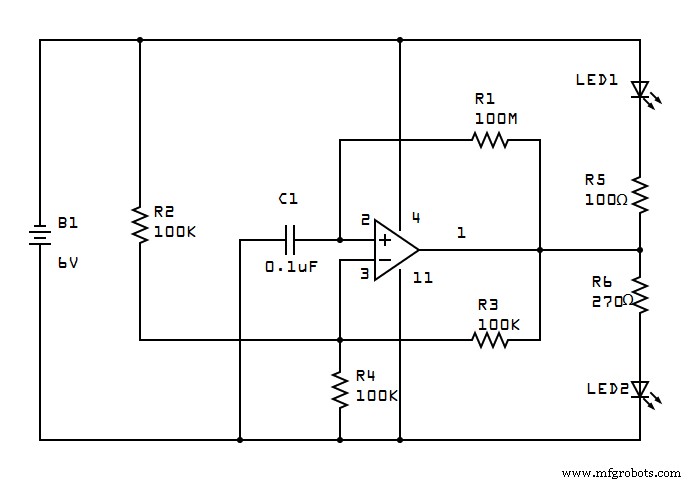

Este circuito utiliza el LM324 para construir un circuito intermitente de doble LED. Además, puede alternar entre dos LED (rojo y verde) y realizar un ciclo cada segundo.

Diagrama de circuito

¿Cuál es la diferencia entre LM358 y LM324?

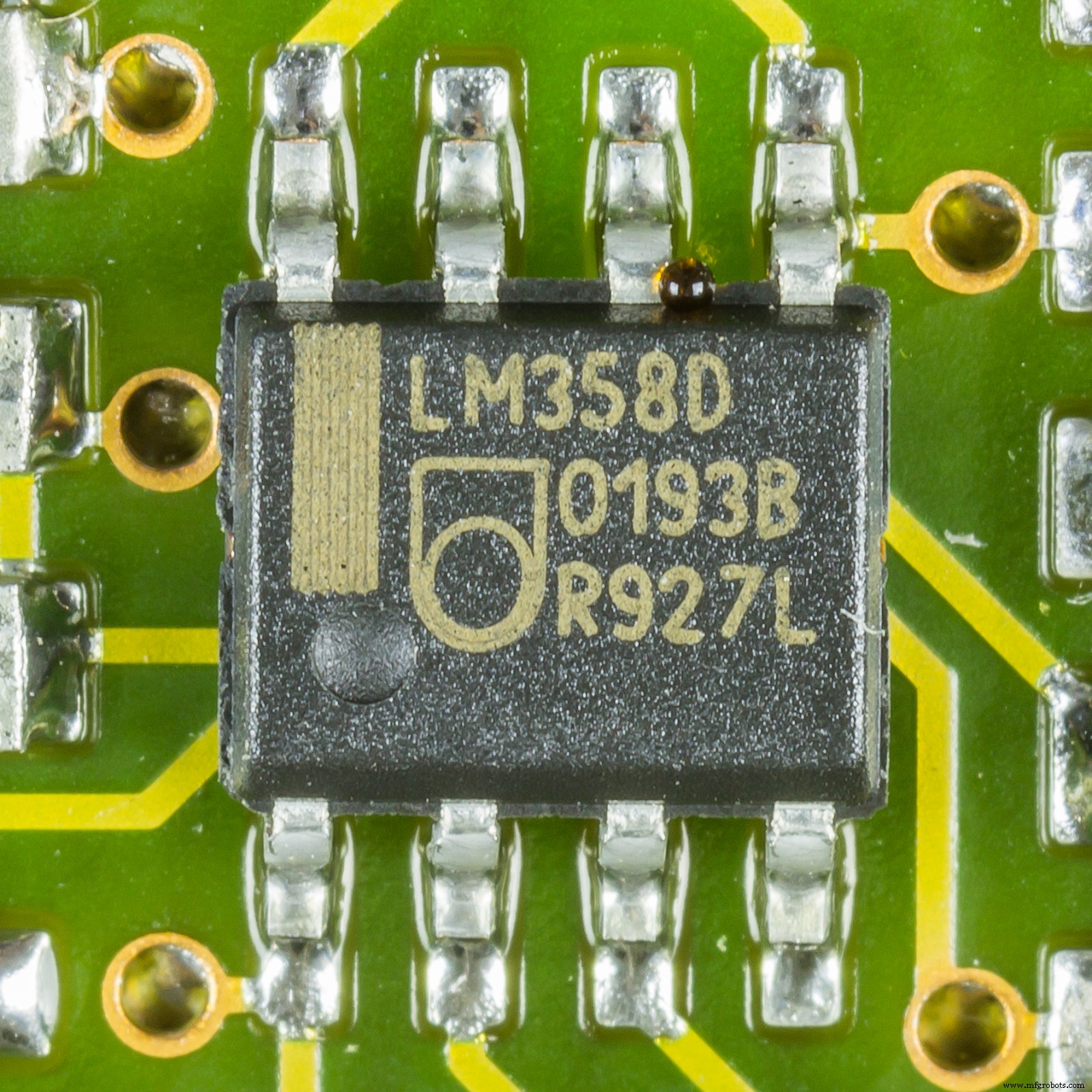

Circuitos LM324:LM358

No hay diferencia entre los amplificadores operacionales en ambos circuitos integrados. Sin embargo, ahí es donde termina la similitud. El LM358 y el LM324 disipan la energía de manera diferente y tienen diferentes amplificadores operacionales por paquete.

Palabras finales

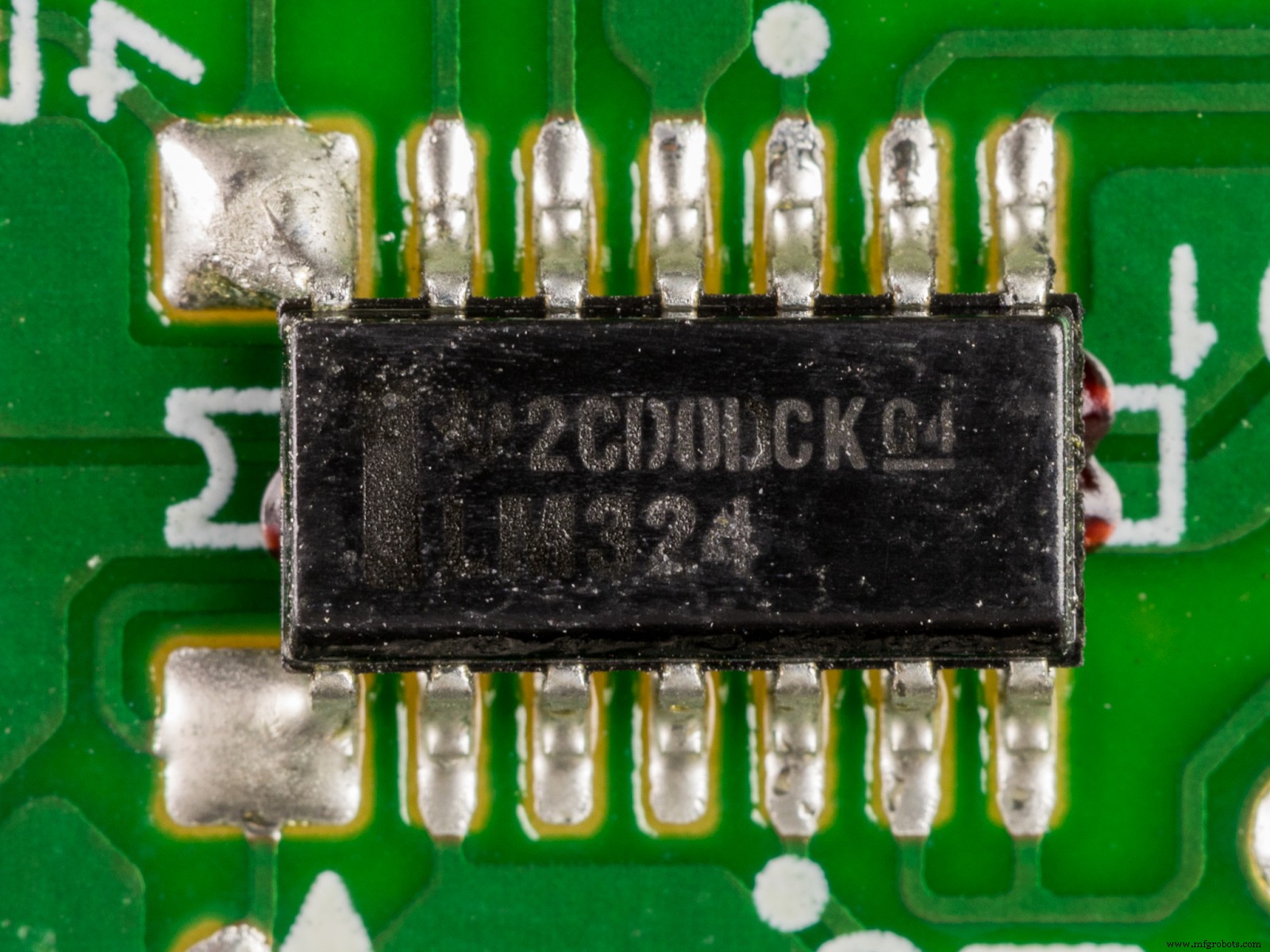

Circuitos LM324:LM324 2

El LM324 es un chip versátil con muchas aplicaciones prácticas que crea diferentes proyectos. Curiosamente, el LM324 puede servir como amplificador (audio y corriente), probador y generador de sonido.

Además, el LM324 es bastante popular entre los aficionados al bricolaje, los ingenieros y los aficionados, y puede encontrarlos instalados en varios diagramas de circuitos.

¿Este artículo pudo responder a sus preguntas sobre LM324? Si aún tienes más preguntas, puedes contactarnos. Estaremos encantados de ayudar.
